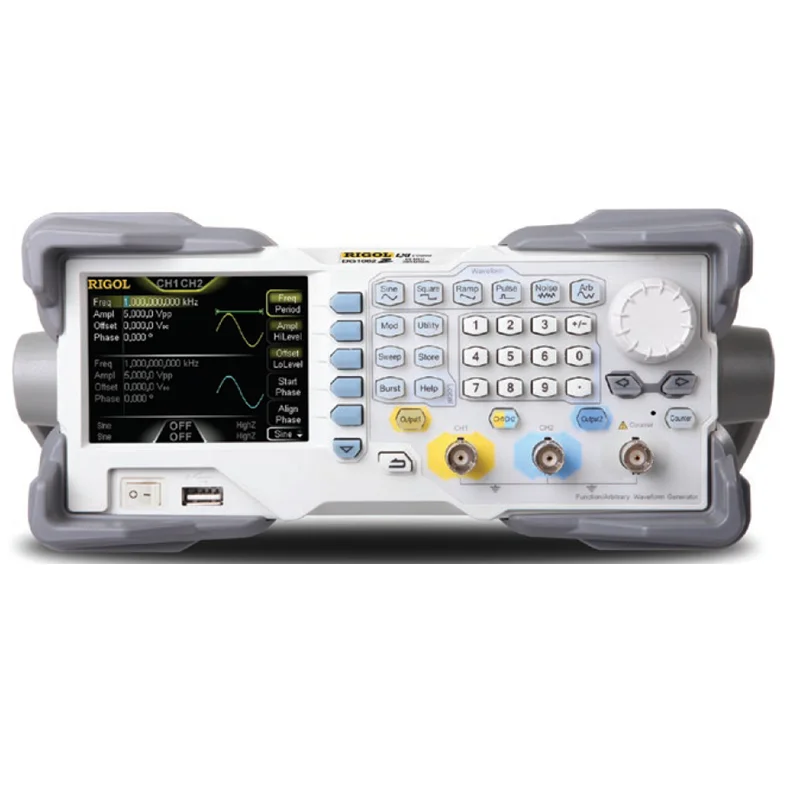

Многофункциональный генератор сигналов произвольной формы, сочетающий множество функций в одном корпусе:

функциональный генератор,

генератор сигналов произвольной формы,

генератор шума,

генератор импульсов,

генератор гармоник,

аналого-цифровой модулятор,

счетчик

Отличительные особенности генератора:

количество полнофункциональных каналов с точно регулируемой фазой: 2

инновационная технология SiFi

до 160 встроенных сигналов

множественные аналоговые и цифровые модуляции

стандартный генератор гармонических колебаний

формы подведения функции

стандартный 7-разрядный полнофункциональный частотомер

Основные характеристики:

Количество каналов: 2

Максимальная частота: 25 МГц

Частота дискретизации: 200 Мвыб/с

Стандартные формы сигнала:

синус

меандр

пилообразный

импульсный

шум

гармоники (до 8 порядков)

Сигналы произвольной формы:

кардинальный синус,

экспоненциальное возрастание,

экспоненциальное понижение,

ЭКГ,

Гаусс,

гаверсинус,

Лоренца,

двухцветный,

прямой ток,

и т. д. до 160 осциллогр

Разрешение по вертикали: 14 бит

Характеристики частот:

Синусоидальная: 1 мкГц-25 МГц

Прямоугольная: 1 мкГц-25 МГц

Линейная: 1 мкГц-500 КГц

Импульс: 1 мкГц-15 МГц

Arb/Гармоники: 1 мкГц-10 МГц

Шум: диапазон частот 25 МГц (-3 дБ)

Чистота синусоидального спектра: общее гармоническое искажение <0,075% (10–20 кГц, 0 дБм); фазовый шум <-125 дБн при 10 МГц (0 дБм, смещение 10 кГц)

Характеристики сигналов:

прямоугольник времени подъема/падения: стандартное (1 Впик-пик) < 10 нс

фазовое колебание: стандартное (1 Впик-пик) ≤ 5 МГц: 2 ppm + 200 ps, > 5 МГц: 200 ps

Выходная амплитуда (нагрузка 50 Ом): ≤10 МГц: 1 мВпик-пик-10 Впик-пик; ≤30 МГц: 1 мВпик-пик-5 Впик-пик; ≤60 МГц: 1мВ-2.5 Впик-пик

Вид модуляции: AM, FM, PM, ASK, FSK, PSK, и PWM

Рабочий режим: непрерывный, всплеск, развертка и модуляция

Характеристики всплеска:

несущая частота 2 мГц-25 МГц/30 МГц / 60 МГц; количество импульсов: 1-1 000 000 или бесконечно; источник триггера: внешний, внутренний и ручной

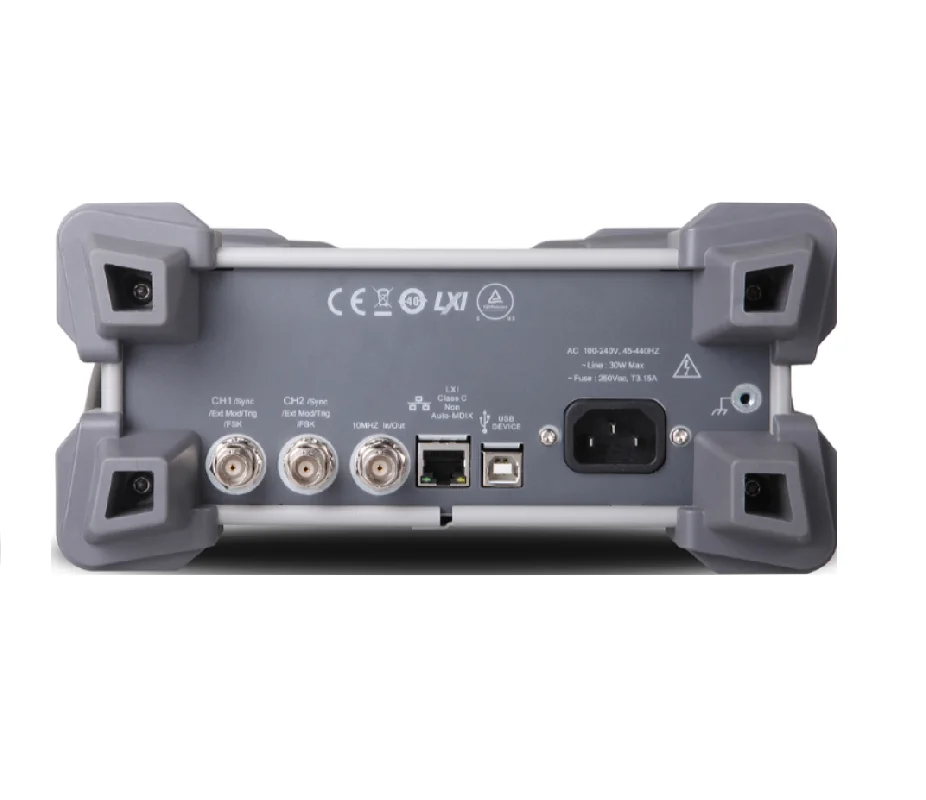

Стандартный интерфейс:USB-Device (на задней панели), USB-Host, LAN (LXI-C)

Стандартная комплектация:

шнур питания соответствует стандарту страны назначения

кабель BNC (1 метр) CB-BNC-BNC-MM-100

USB кабель CB-USBA-USBB-FF-150

краткое руководство

Размеры (ШхВхГ):237,4х97х268 мм

Масса:1,75 кг (без упаковки); 2,85 кг (с упаковкой)

Опциональные аксессуары:

16 Mpts памяти для сигналов произвольной формы ARB16M-DG1000Z

программное обеспечение для редактирования сигналов произвольной формы на ПК (расширенная функция) Ultra Station-adv

аттенюатор на 40 дБ RA5040K

усилитель мощности 10 Вт PA1011

комплект для монтажа в стойку (для одного генератора) RM-1-DG1000Z

комплект для монтажа в стойку (для двух генераторов) RM-2-DG1000Z

модуль USB-GPIB

Гарантия на генератор: 3 года

Гарантия на аксессуары: 1 год

Руководство пользователя - по запросу.
