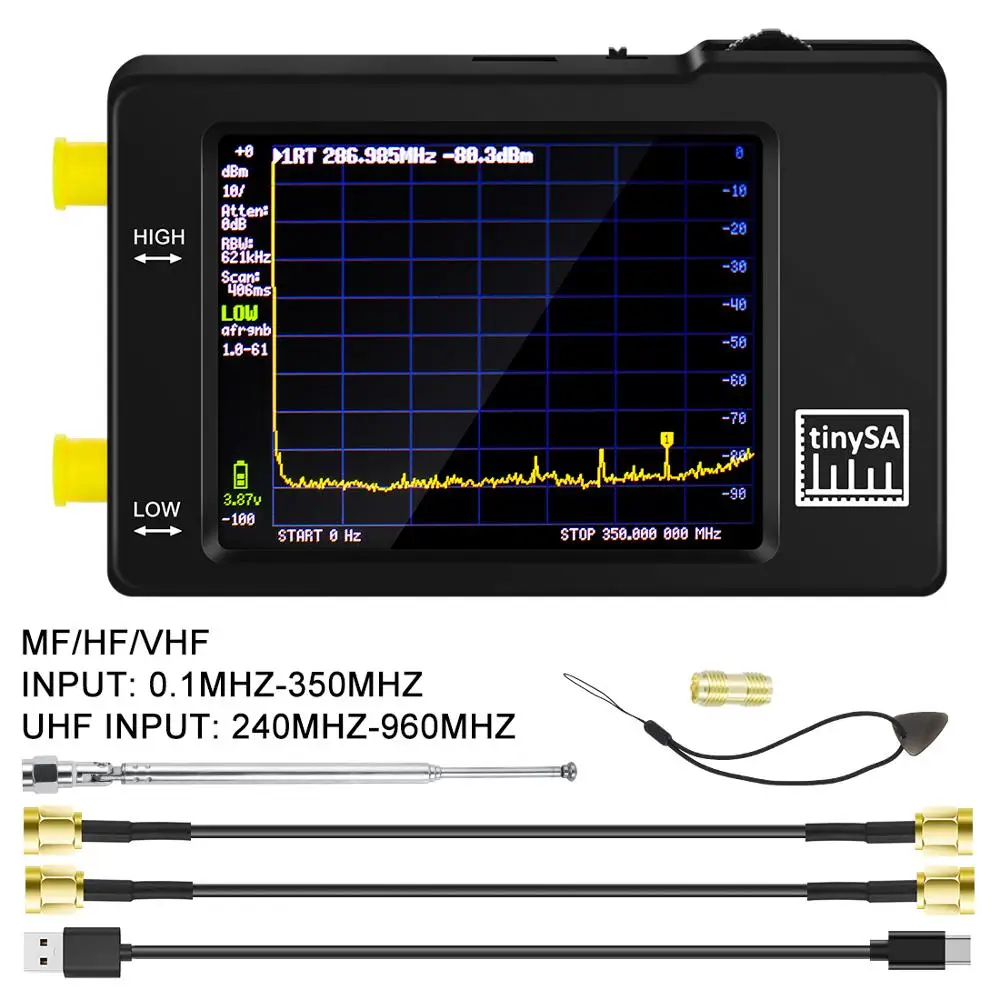

Ручной миниатюрный анализатор спектра TinySA от Hugen 2 8 "дисплей 0 1 МГц до 350 вход - купить

Купить Ручной миниатюрный анализатор спектра TinySA от Hugen 2 8 "дисплей 0 1 МГц до 350 вход

Анализаторы спектра, такие как tinySA, используют фильтр разрешения, который используется для изоляции входной мощности в небольшом частотном диапазоне. Этот фильтр разрешения проходит через желаемый частотный диапазон. Самая быстрая скорость сканирования происходит с RBW или 300 кГц или шире и составляет около 2 сканирования в секунду. Но с увеличением частоты и уменьшением RBW скорость сканирования быстро уменьшается. Сканирование от 0 МГц до 350 МГц с RBW 10 кГц занимает около 2 минут.
Техническое описание: tinySA содержит все компоненты обычного гетеродинного спектрального анализатора. Более подробную информацию см. В: https://tinysa.org/wiki/pmwiki.php?n=Main.TechnicalDescription
Спецификация ввода/вывода tinySA разделена на 4 режима: Низкий входной режим, высокий входной режим, низкий выходной режим, высокий выходной режим. Для получения более подробной информации, пожалуйста, обратитесь к описанию ниже или https://tinysa.org/wiki/pmwiki.php?n=Main. спецификации
Прошивка tinySA может быть обновлена пользователем. Новые версии прошивки можно загрузить с http://athome.kaashoek.com/tinySA/DFU/ получения дополнительной информации об обновлении, пожалуйста, обратитесь к: https://tinysa.org/wiki/pmwiki.php?n=Main.UpdatingTheFirmware

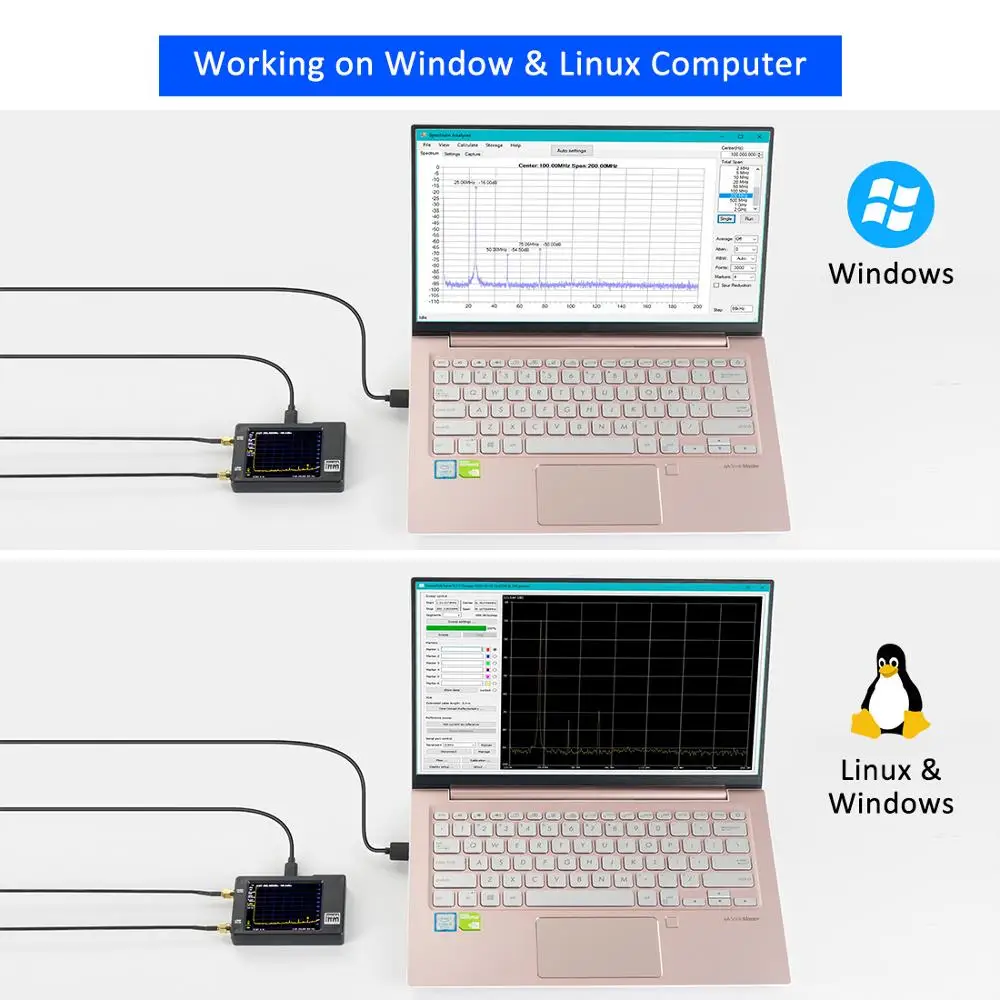

Управление ПК: интерфейс USB реализует протокол Serial over USB (CDC), и есть большой набор команд, которые могут быть вызваны через последовательный интерфейс. Эта команда может использоваться для выполнения измерений или обновления внутренних настроек. Драйвер для Windows автоматически устанавливается после подключения к ПК с ОС Windows. Драйвер для Linux встроен в ядро. Загрузка программного обеспечения и дополнительная информация см.:Https://tinysa.org/wiki/pmwiki.php?n=Main.PCSW



Спецификация

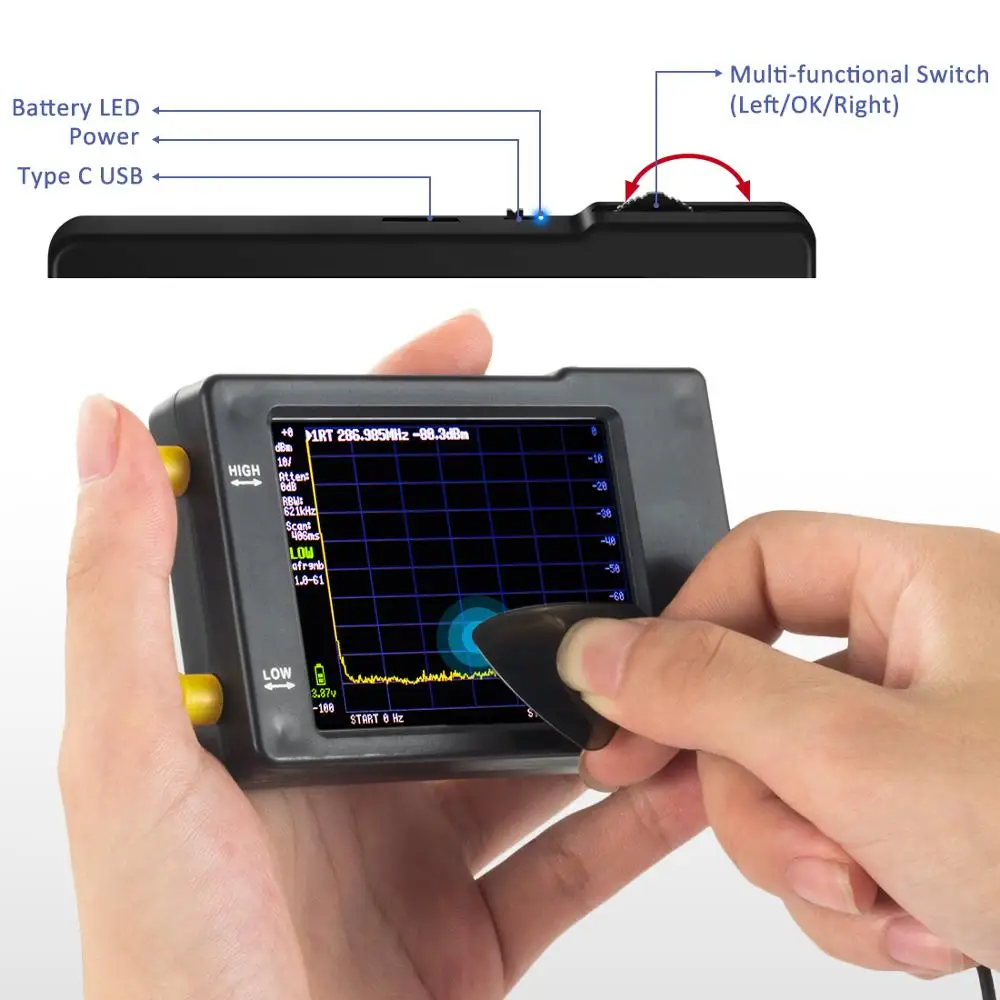

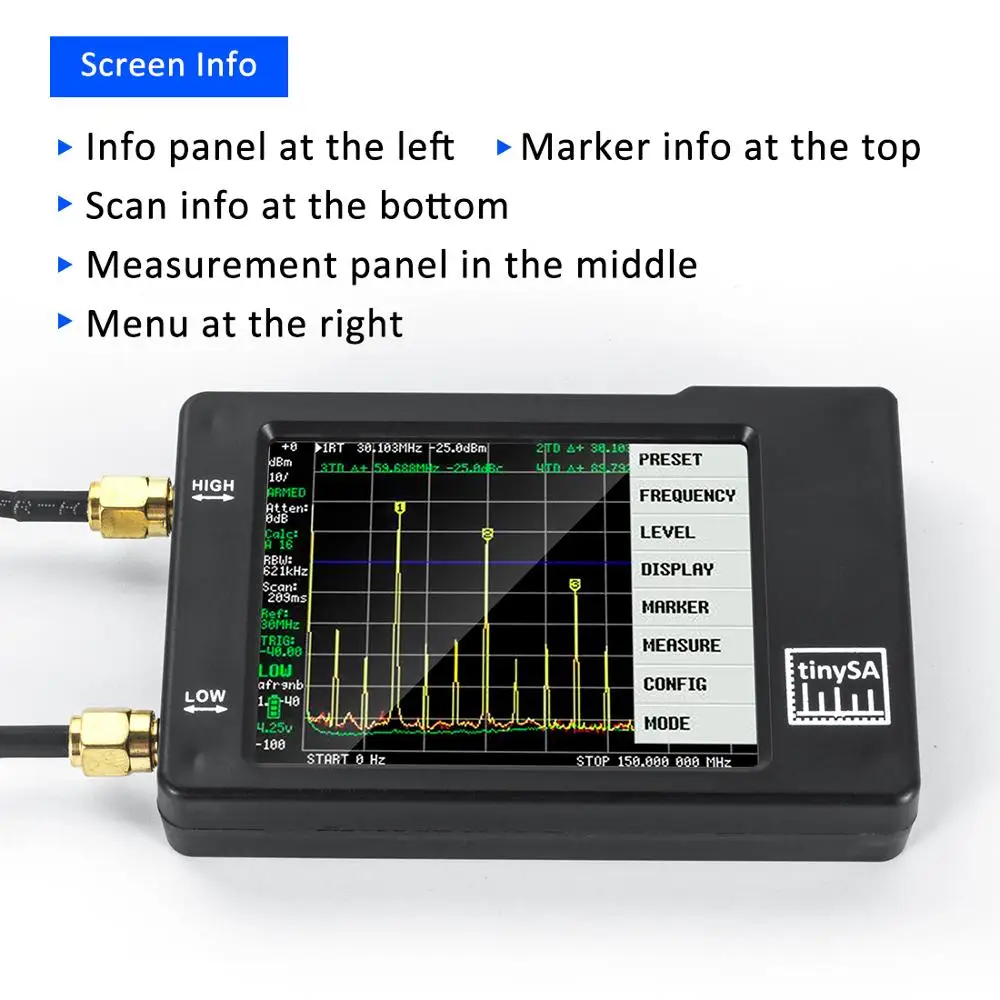

Пользовательский интерфейс
Разрешение дисплея 320*240 пикселей
Диагональ экрана 2,8"
16 бит на RGB пиксели
Резистивное сенсорное управление
Управление переключателем пробежки
Управление последовательным портом USB
Дополнительный порт TTL USART (SW еще не реализован) на внутренней печатной плате
Линейный источник питания, чтобы избежать переключения шума

Спецификация входного/выходного сигнала tinySA разделена на 4 режима
Спецификация низкого входного режима

Высокая спецификация входного режима

Спецификация режима низкого выхода

Высокая производительность режима
Подробности, пожалуйста, посетите: https://tinysa.org/wiki/pmwiki.php?n=Main.Specification

Спецификация справочного генератора
Дополнительный квадратный волновой выход с фундаментальным at -25dBm подключен к высокому входу/выходу
Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Спецификация батареи
Время зарядки Макс 1 час на 500 мА минимальное USB порт или USB зарядное устройство
Работа на полностью заряженной батарее не менее 2 часов

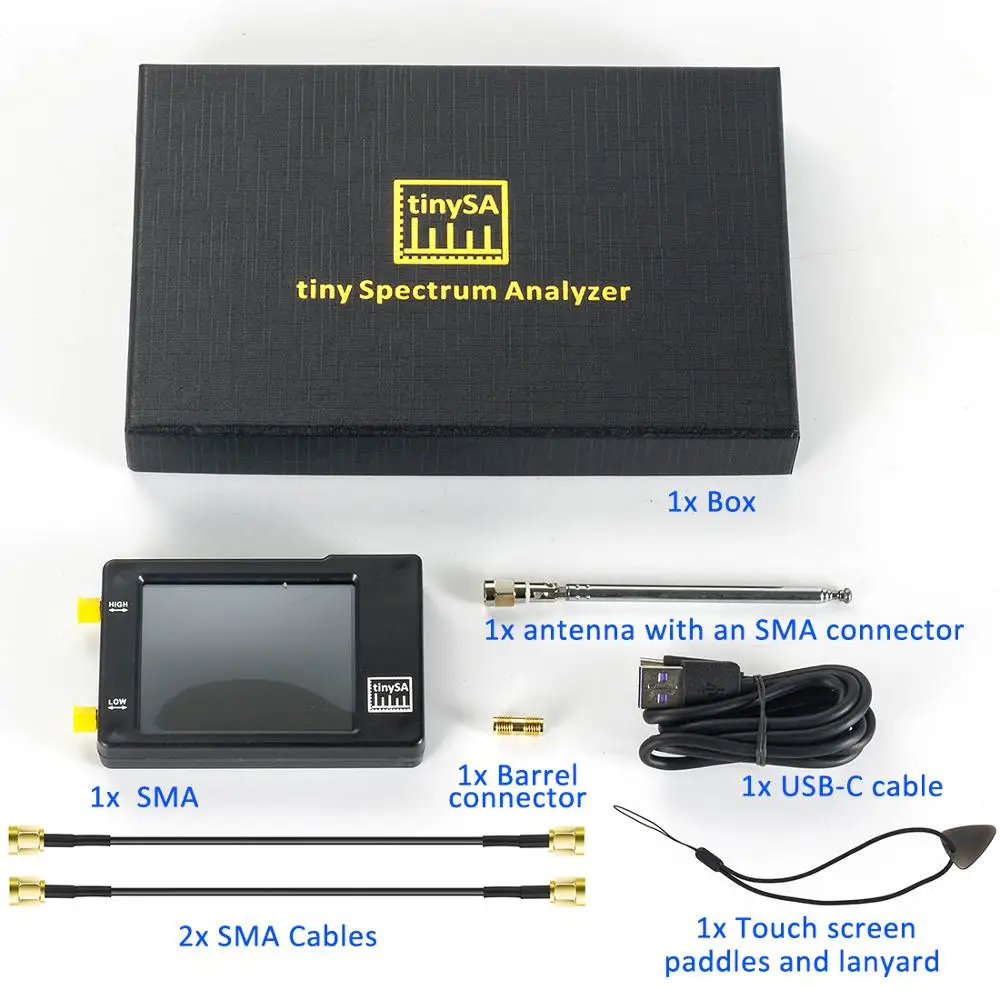

Посылка
1x крошечный анализатор спектра
