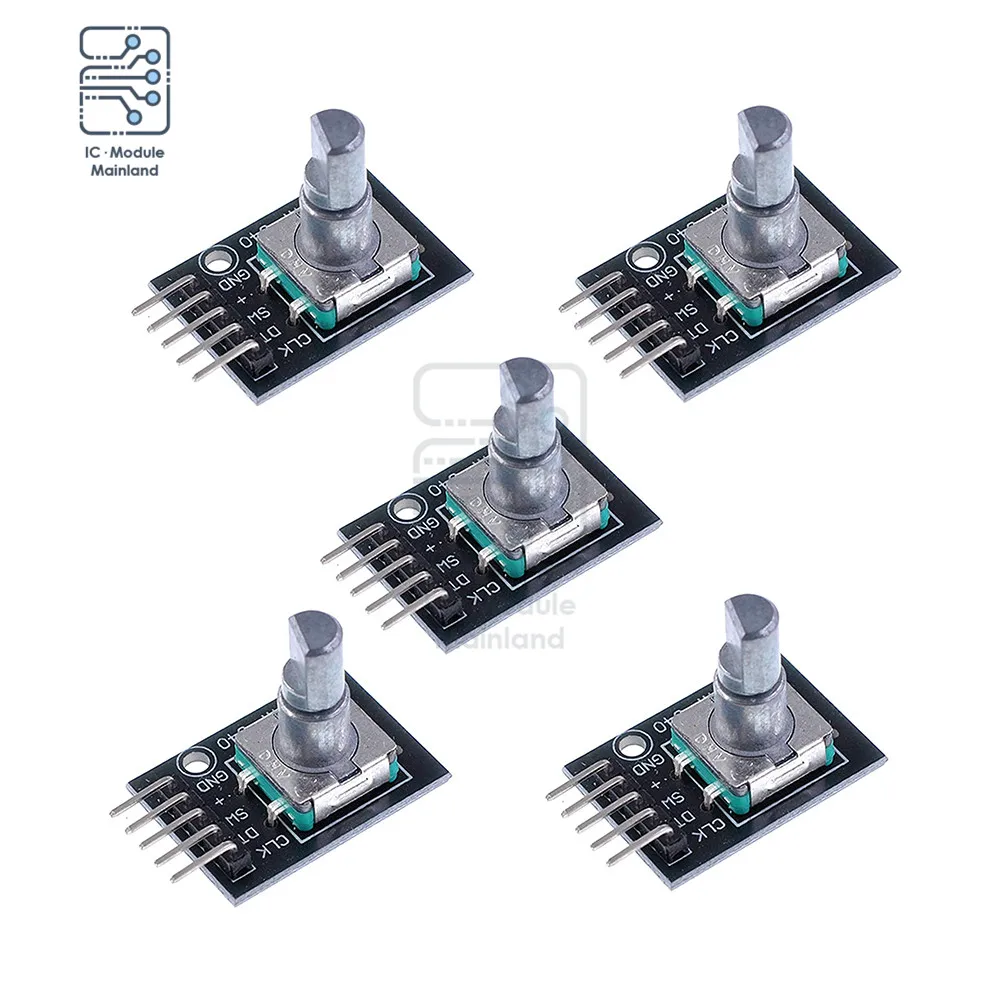

5 шт./лот KY-040 Поворотный энкодер Модуль датчика для Arduino AVR PIC Электронные - купить

Купить 5 шт./лот KY-040 Поворотный энкодер Модуль датчика для Arduino AVR PIC | Электронные

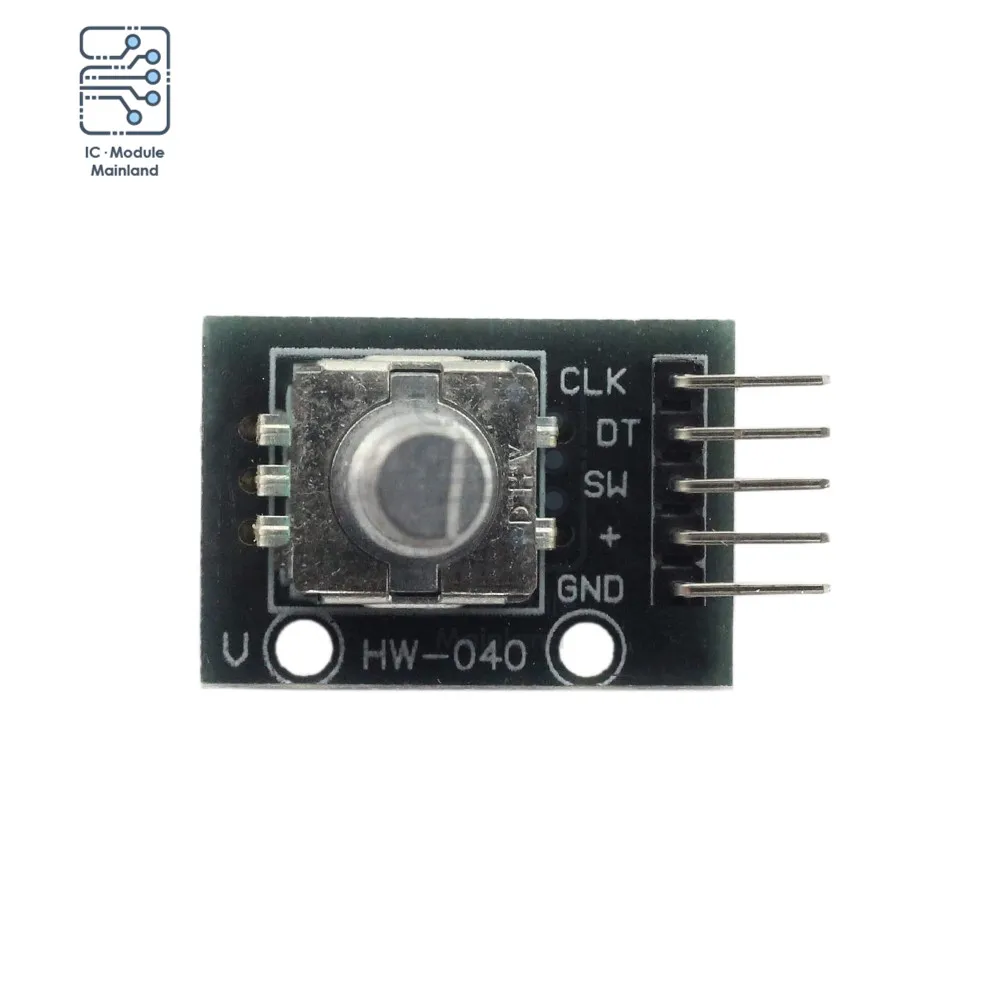

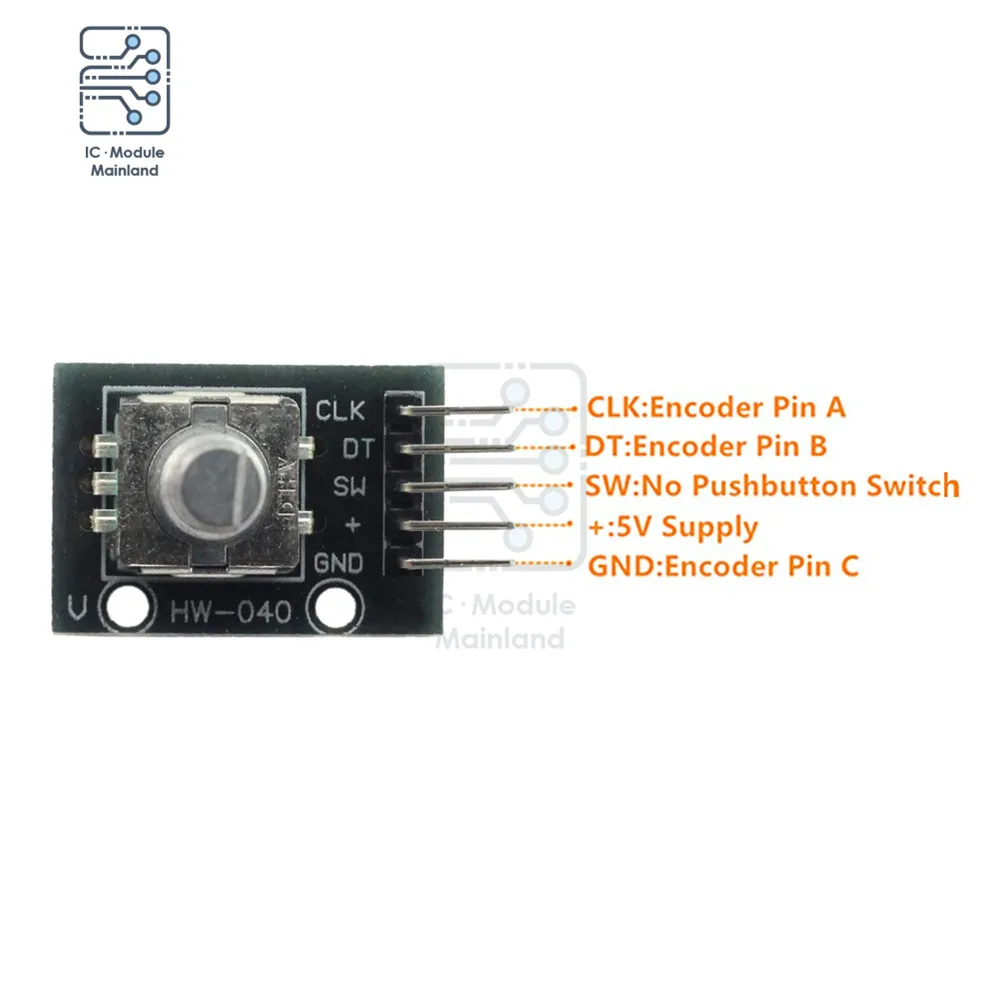

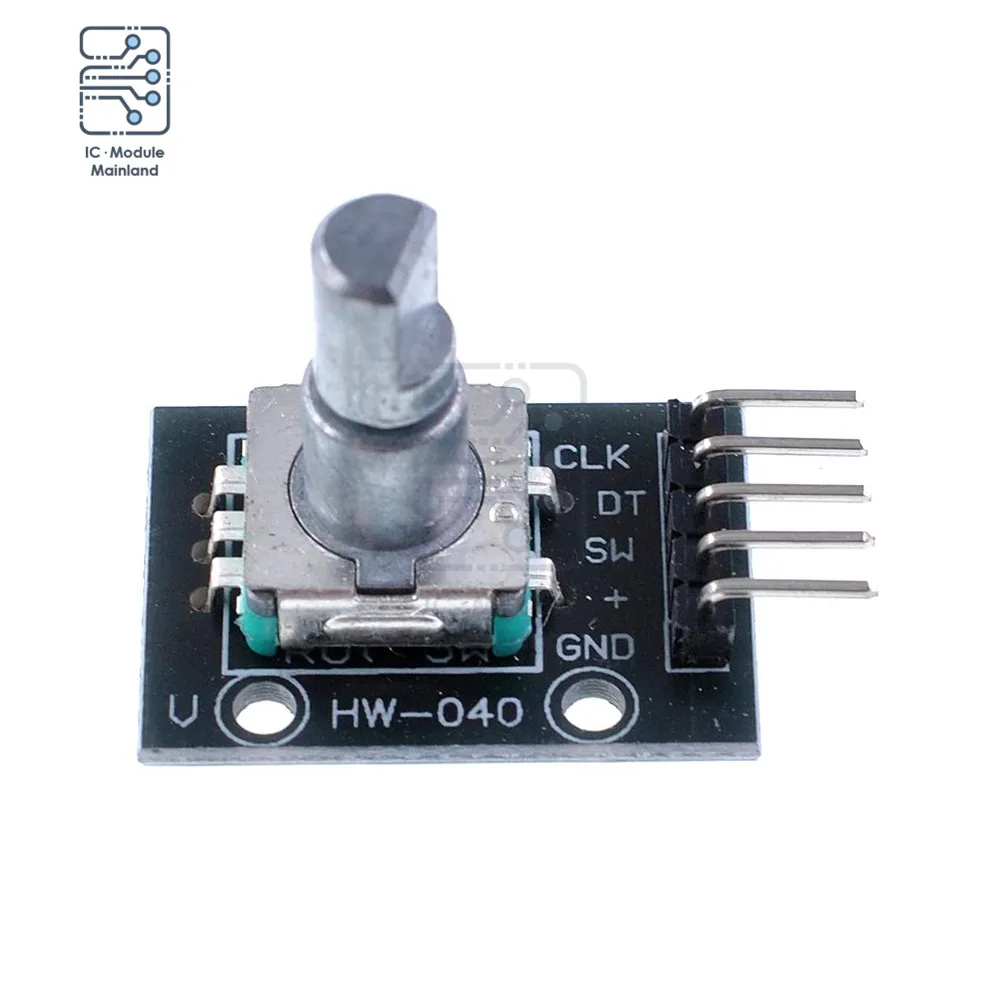

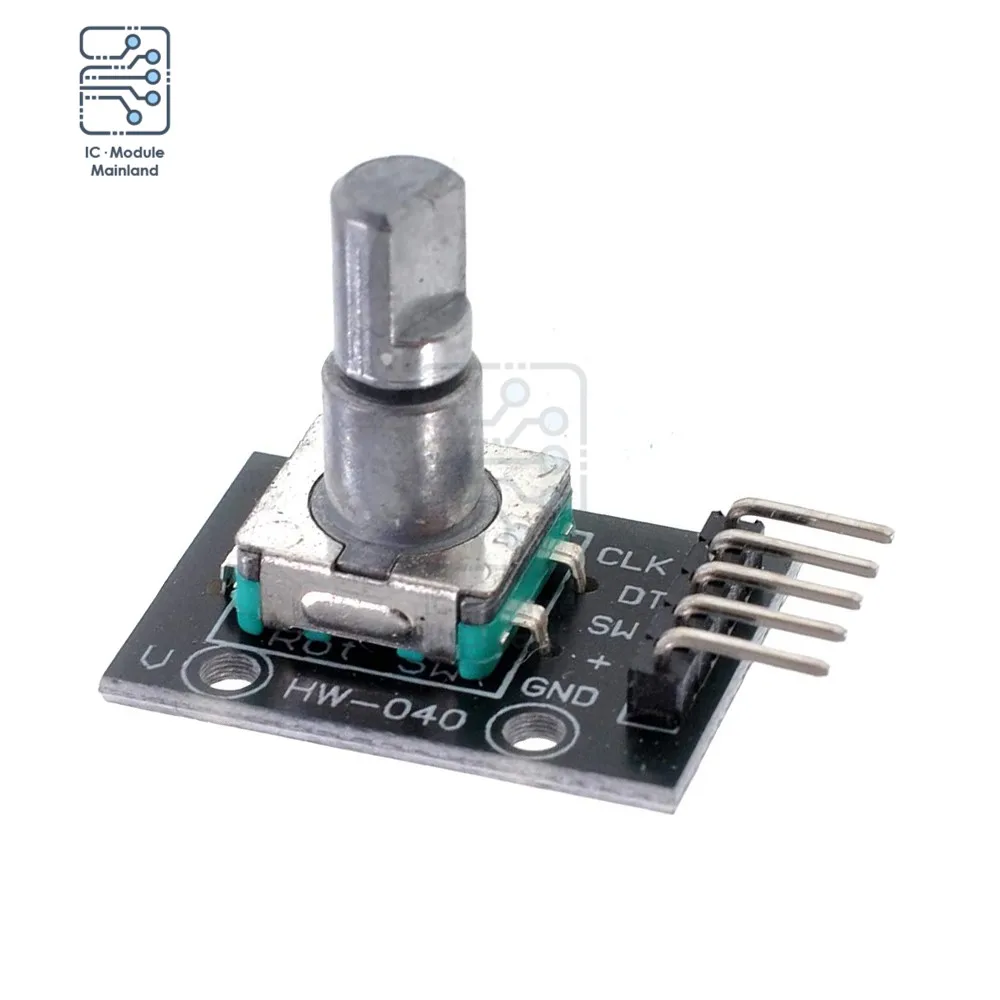

KY-040 Поворотный энкодер, модуль датчика, разработка для Arduino AVR PIC Описание: Поворотный энкодер может считать количество выходного импульса в положительном и отрицательном направлении вращения. Подсчет вращения неограничен. Инкрементный энкодер-это вращающийся датчик, который преобразует смещение вращения в серию цифровых импульсных сигналов. Эти импульсы используются для контроля углового смещения. Система чтения обычно использует дифференциальный режим для сравнения двух различных форм волн, но разница фаз составляет 180 градусов, чтобы улучшить качество и стабильность выходного сигнала. С помощью кнопки на поворотном энкодере его можно перезагрузить в Начальное состояние, которое начинает считать от 0. Спецификация: Тип: модуль поворотного энкодера Модель: KY-040 Рабочее напряжение: 5 В Количество пульсов на круг: 20 Контакты для этого поворотного энкодера определены ниже. CLK: контакт энкодера A DT: контакт энкодера B SW: нет кнопочного переключателя +: Питание 5 В GND: контакт энкодера C Контакт, подключенный для Arduino: CLK = [контакт 3] DT = [контакт 4] Кнопка = [pin 5] + = [Контакт 5 В] GND = [контактный GND] Контакт, подключенный к Raspberry Pi: CLK = GPIO16 [контакт 36] DT = GPIO15 [контакт 10] SW = GPIO14 [контакт 8] + = 3,3 В [контакт 1] GND = земля [контакт 6] Применение: Управление шаговым и серводвигателем. Вы также можете использовать его для управления устройствами, например цифровым потенциометром. Посылка входит: Модуль поворотного энкодера 5 x KY-040 для Arduino
