Мощный модуль привода двигателя BTS7960/BTN7960 43A полупроводниковый рефрижератор - купить
Специальная цена от 277.44 руб.*
Категория товара: Интегральные схемы
История изменения цены
*Внимание! Указанная цена 277.44 уже могла изменится, перед тем как купить данный товар перейдите на страницу продавца и проверьте актуальную стоимость.
| Месяц | Мин. | Макс. | Цена |
|---|---|---|---|
| 17.02.2026 | 352.65 | 359.44 | 355.5 руб. |
| 17.01.2026 | 285.28 | 291.94 | 288 руб. |
| 17.12.2025 | 346.35 | 353.99 | 349.5 руб. |
| 17.11.2025 | 343.0 | 350.34 | 346.5 руб. |
| 17.10.2025 | 274.53 | 279.0 | 276.5 руб. |
| 17.09.2025 | 338.79 | 345.86 | 341.5 руб. |
| 17.08.2025 | 335.98 | 342.31 | 338.5 руб. |
| 17.07.2025 | 332.33 | 339.73 | 335.5 руб. |
Купить Мощный модуль привода двигателя BTS7960/BTN7960 43A полупроводниковый рефрижератор

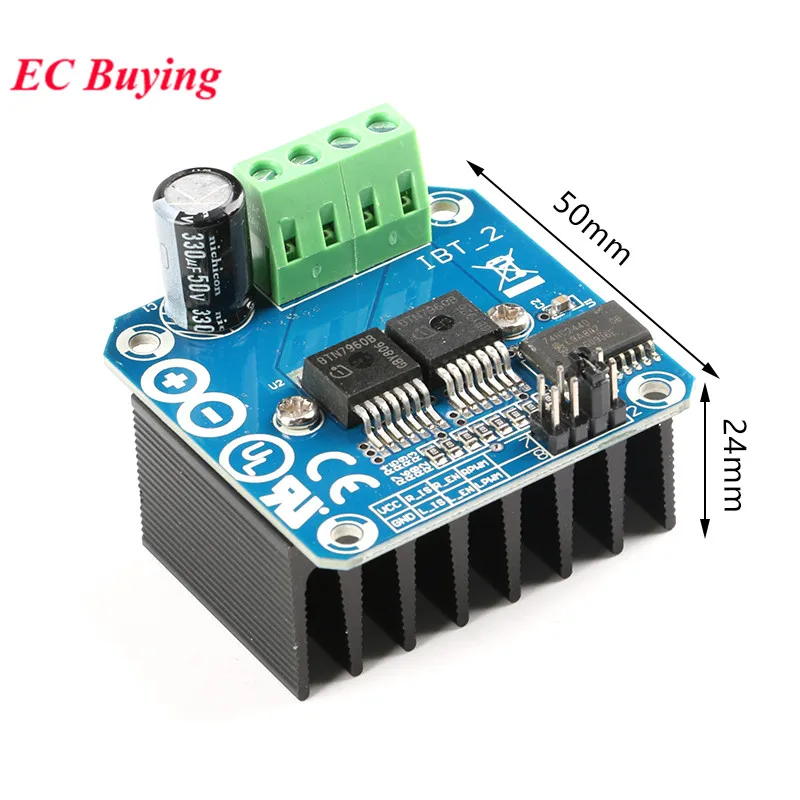

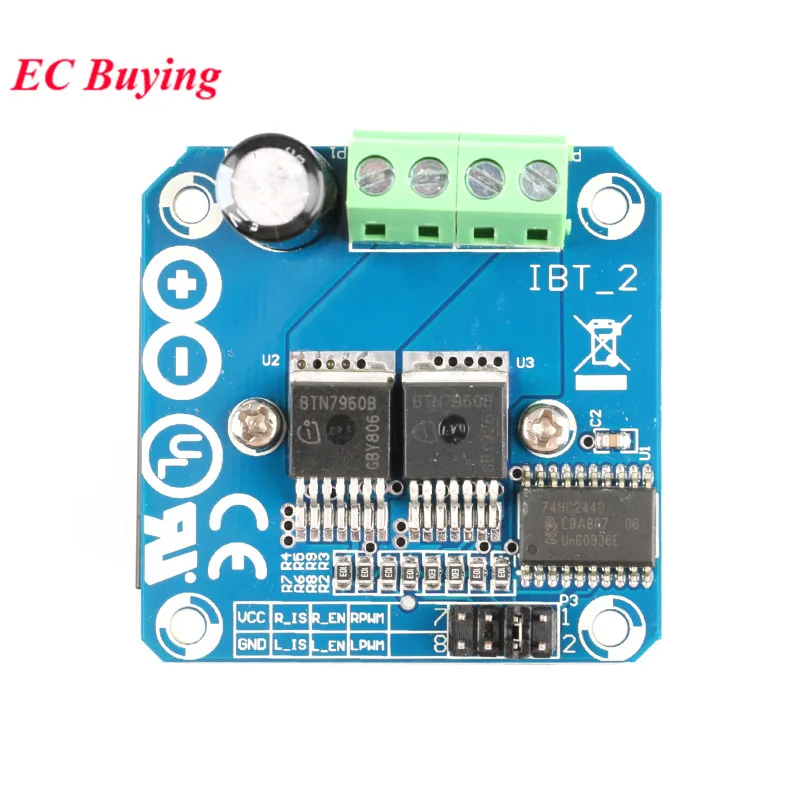

Этот драйвер использует чипы BTN7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTN7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43AОсобенности:Двойной мост BTN7960 большой ток (43 A) H драйвер;5 в изоляция с MCU и эффективно защищает MCU;5 В индикатор питания на плате;Индикация напряжения выходного конца двигателя;Может припаять теплоотвод;Определение штифта:1. Ршим: правый поворот ШИМ2. LPWM: левый поворот PWM3. R_EN: включить правый поворот (высокая активность)4. L_EN: включить левый поворот (высокая активность)5. R_IS: правый поворот ток Предупреждение (может оставить плавающий)6. L_IS Предупреждение предупреждение о силе тока (может оставить плавающий)7. VCC: (5 В)8. GND
Соединения:Метод 1:VCC: 5 В от микроконтроллера (MCU)GND: GND от микроконтроллера (MCU)L_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CCW(CW)R_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CW(CCW)R_EN и L_EN: 5 В от микроконтроллера (MCU)Метод 2:VCC: 5 В от микроконтроллера (MCU)GND: GND от микроконтроллера (MCU)L_PWM: 5 В от микроконтроллера (MCU) для поворотов CCW(CW)R_PWM: 5 В от микроконтроллера (MCU) для поворотов CW(CCW)R_EN и L_EN: ШИМ от микроконтроллера (MCU)

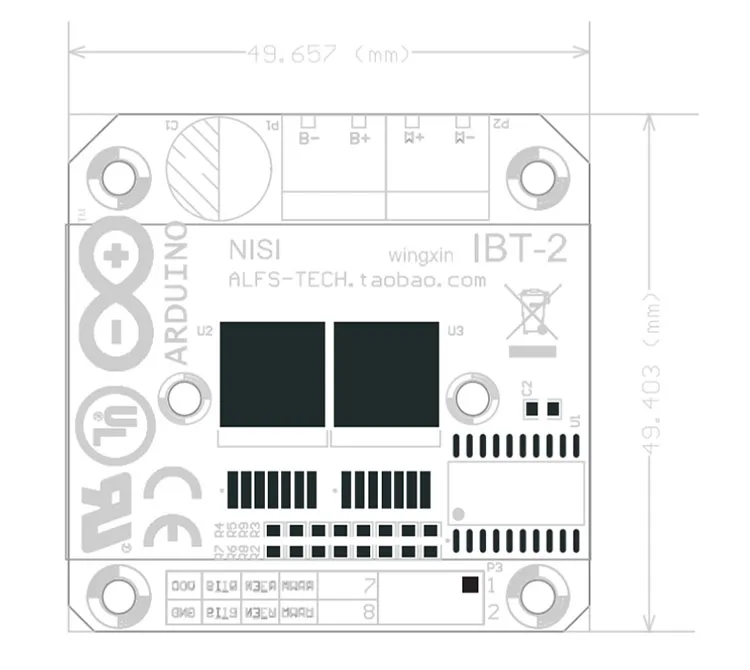

Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2);Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);Размеры: на возраст размер на 4*5*1,2 см;Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;Два тепловых потока, проходящих через выход сигнала ошибки;Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;Напряжение питания 5,5 V 27V;
