Описание товара

Модуль повышения напряжения (версия с ЖК-дисплеем с постоянным напряжением)
1. Основные характеристики продукта:
1.1 Входное и выходное напряжение ЖК-дисплея, Выходная выходная мощность тока;
1,2. Входная защита от обратного хода, обратное соединение не сгорит;
1,3. Может быть повышающим и понижающим, выходное напряжение 0,5-30 в произвольное регулирование, ограничение тока 0-4 а произвольное регулирование;
1,4 защита от вторжения на выходе, зарядка аккумулятора без дополнительных диодов против рефлюкс;
1,5. Кнопка управления состоянием включения/выключения выхода, и вы можете установить включение или выключение питания по умолчанию;
1,6. Восходящий и нисходящий чип, используемый в качестве основного контроллера, внешняя МОП-трубка 60 В, 75 а в качестве переключателя, двойное исправление Шоттки 60 в, 5 А, SS56, значение напряжения 60 в, превосходит рынок незрелой программы XL6009 / LM2577 (значения давления устройства в партии недостаточно, Значение давления МОП-трубки и диода Шоттки должно быть больше значения входного плюс входного напряжения);
1,7. Небольшая пульсация на выходе, LC-фильтр;
1,8. С радиатором отправка модуля поддерживает изоляционную колонку.

2. Параметры продукта:
Входное напряжение: 5,5-30 в (входное напряжение 5 В, обычно можно добиться повышения напряжения, но значения измерителя напряжения и тока не точные; Менее 4,7 в, защита от пониженного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: длительная стабильная работа при 3 А, усиление тепла может достигать 4 а
Выходная мощность: Естественное охлаждение 35 Вт, рассеивание тепла для увеличения 50 Вт
Разрешение дисплея напряжения: 0,05 В
Разрешение дисплея по току: а
КПД преобразования: около 88%
Мягкий старт: Да (очень мощный при запуске нагрузки, запуск может сбоиться)
Обратная Защита входа: Да
Защита от вторжения на выходе: Да
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц
Размер: Д * Ш * В 66*48*21 мм
Монтажное отверстие: 4 мм в диаметре
Вес: 46 г

3. Описание функции:
3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две кнопки: кнопка вход/выход для переключения отображения входного и выходного напряжения, длительное нажатие для переключения выходного тока на дисплее выходной мощности; кнопка ВКЛ/ВЫКЛ управления выходом вкл/выкл, длительное нажатие, установка питания на выходном состоянии по умолчанию ВКЛ/ВЫКЛ.
3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, войдите в состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правое CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке может увеличить выходное напряжение. Индикатор ON-это индикатор состояния на выходе, когда выходное напряжение включено, в противном случае выключено.
4. Как использовать:
4,1. Используется как обычный Модуль повышения напряжения с возможностью защиты от перегрузки
(1) Отрегулируйте потенциометр постоянного напряжения CV таким образом, чтобы выходное напряжение достигло желаемого вам напряжения.
(2) Измерьте выходной ток короткого замыкания с помощью измерителя тока 10 А (Подключите два тестовых провода непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток достигнет 2 А при использовании модуля. Когда ток достигает 2 А, горит красный светодиодный постоянного напряжения и постоянного тока, в противном случае светодиодный погаснет)
Внимание: при использовании в этом состоянии возможна падение напряжения 0 ~ 0,2 в из-за резистора выборки тока на выходе. В то же время входные и выходные выводы могут иметь определенное линейное падение напряжения, это нормальное явление!
4,2. Используется как зарядное устройство
Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и большого падения давления зарядного устройства, в результате чего зарядный ток слишком велик, вызывает повреждение аккумулятора, поэтому в начале работы аккумулятора используется зарядка с постоянным потоком, Когда зарядка в определенной степени автоматически переключается на зарядку с постоянным напряжением.
(1) определите напряжение холостого хода и зарядный ток, для которого вам нужна перезаряжаемая батарея (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то Напряжение холостого хода составляет 4,2 в, а максимальный ток зарядки составляет 1C, ie 2200mA)
(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигало плавающего напряжения. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)
(3) Измерьте выходной ток короткого замыкания с помощью измерителя тока 10 А (напрямую Подключите два тестовых провода к выходной клемме), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достиг заданного значения тока заряда;
(4) Подключите аккумулятор, зарядку.
(Шаги 1, 2 и 3 следующие: источник питания с прерыванием входа, выход не подключен к нагрузке батареи)
4,3. Используется светодиодный качестве светодиодного модуля постоянного тока
(1) Убедитесь, что вам нужен рабочий ток светодиодный да и максимальное рабочее напряжение;
(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигало максимального рабочего напряжения светодиодный да.
(3) с мультиметром, измеряющим ток на 10 А, выходной ток короткого замыкания, при регулировке потенциометра постоянного тока так, чтобы выходной ток достиг заданного рабочего тока светодиодный да;
(4) Подключается светодиодный ОДУ, испытательная машина.
(Шаги 1, 2 и 3 следующие: Введите питание и выведите светодиодный холостого хода.)
Примечание: Используйте этот модуль более 3 А, 35 Вт, пожалуйста, Усильте нагрев!
5. Примечание:
5,1. Вход модуля IN-запрещает короткое замыкание с выходом OUT-, в противном случае функция постоянного тока будет недействительной.
5,2. Убедитесь, что мощность источника питания больше, чем требуется при выходной нагрузке!
5,3. Если модуль должен быть полностью загружен с выходом, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а амперметр напряжения выходит из строя. Значение тока модуля 4 а, при условии максимальной выходной мощности, например, на выходе 17 В, ток не должен превышать 2 А.

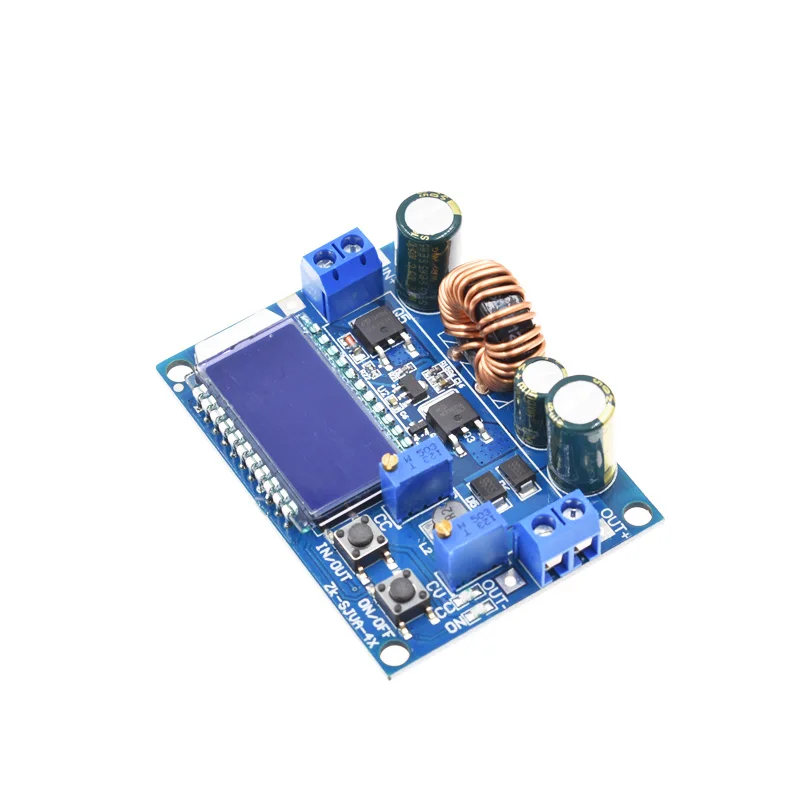

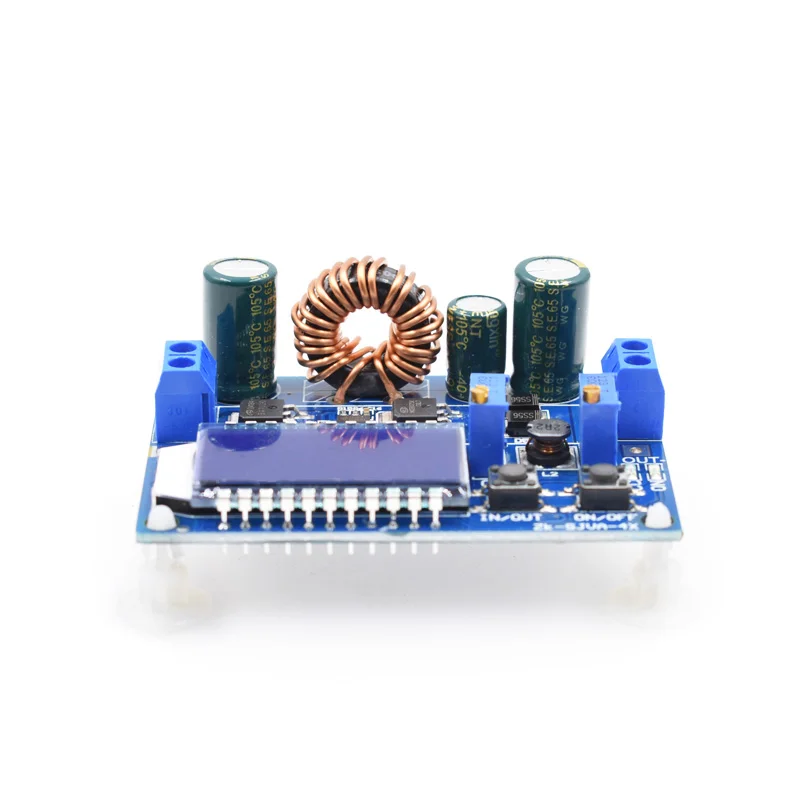

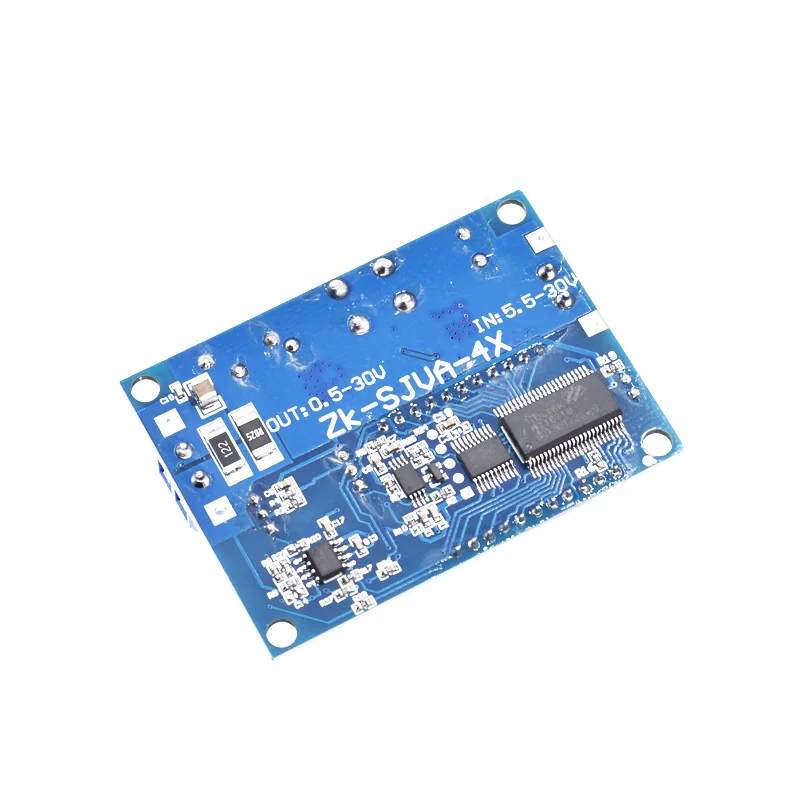

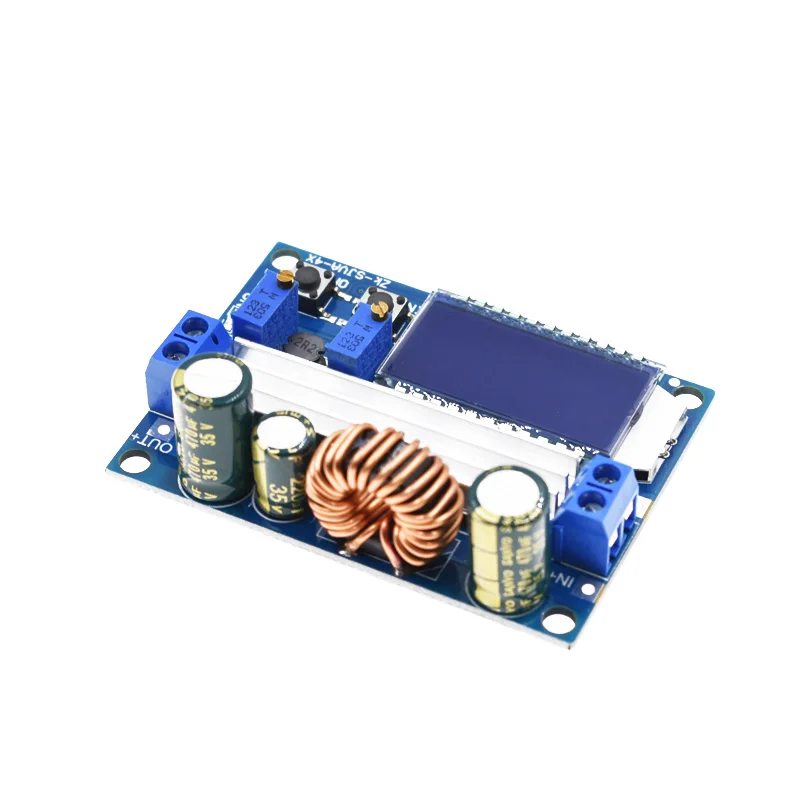

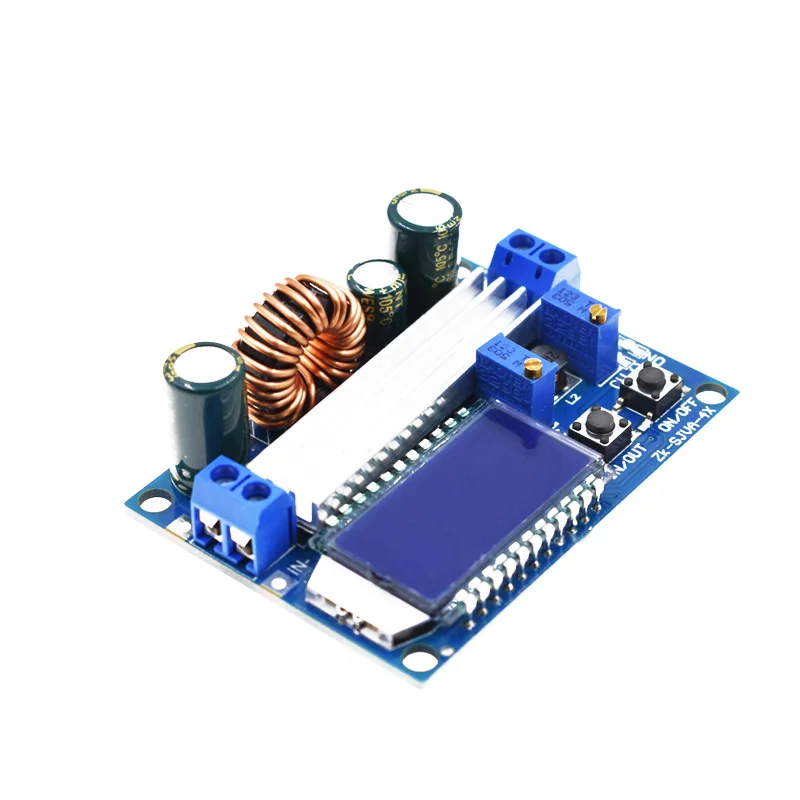

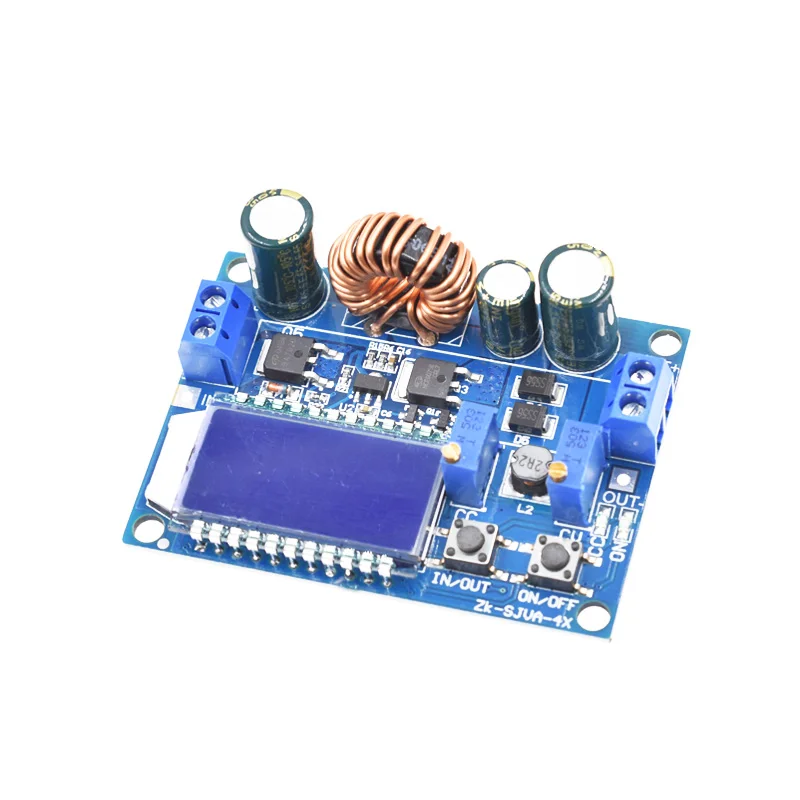

Изображения товара
