Описание:

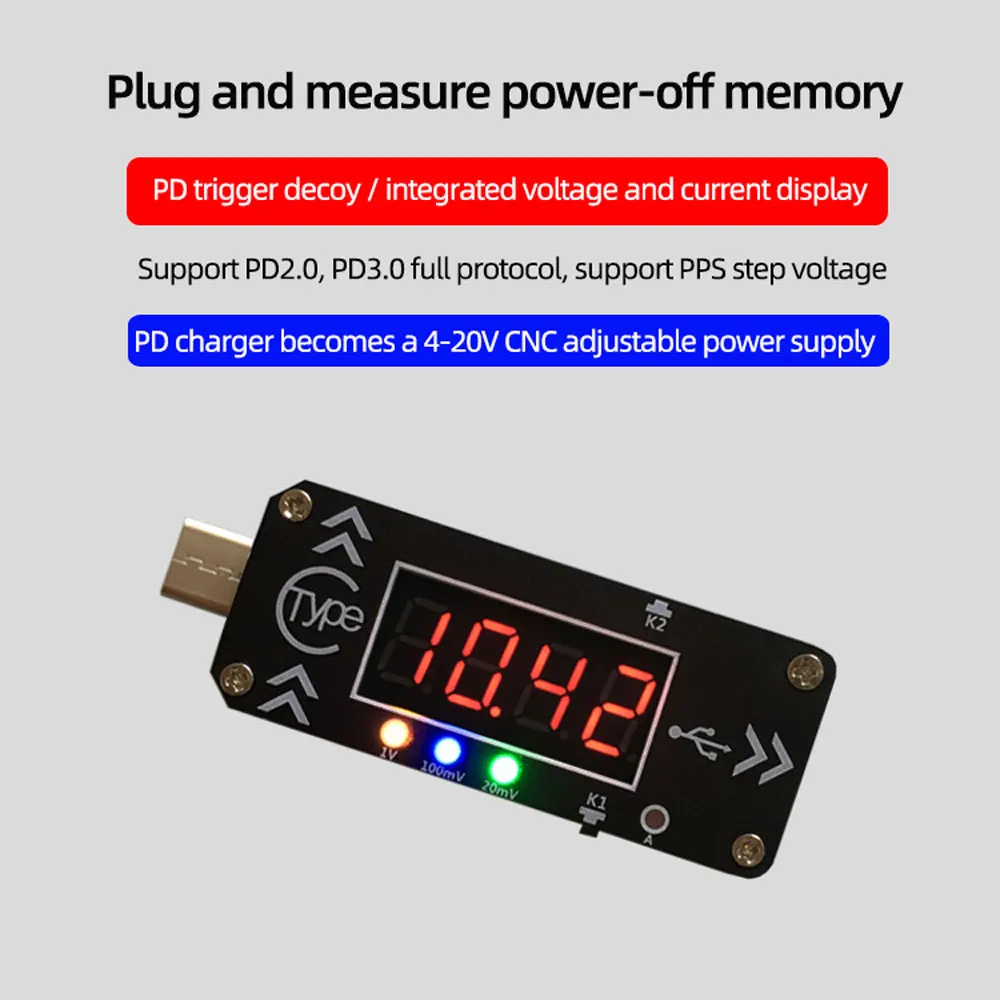

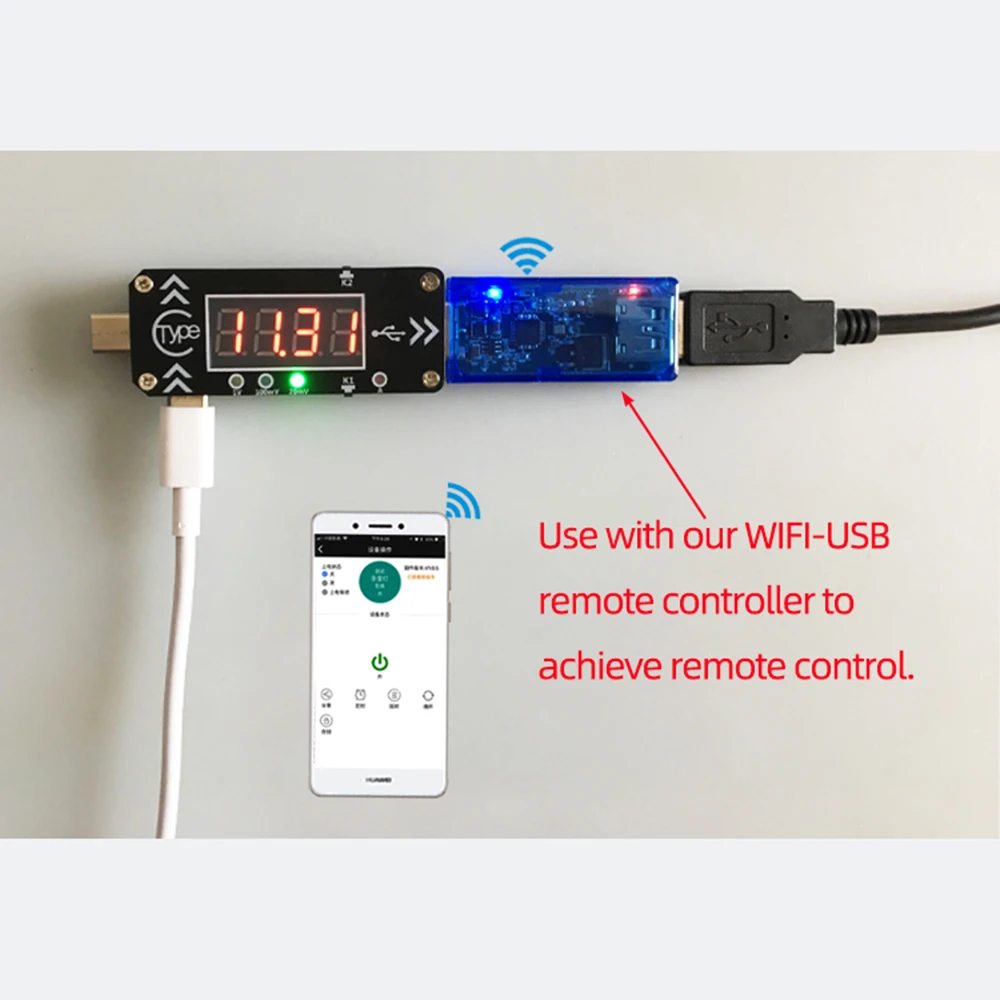

XY-WPDT-это пусковое устройство PD-Fast-Charger. Это может сделать PD Зарядное устройство становится DC 4V ~ 20V Регулируемый блок питания. Он поддерживает PD2.0 и PD3.0 протокол.

Особенности:

1>.PD-Быстрый триггер зарядного устройства

2>. Отображение напряжения и тока

3>. Мульти-набор выходное напряжение

4>. Функция отключения памяти

Параметры:

1>. Название продукта: XY-WPDT модуль пускового механизма PD-Fast-Charger

2>. Номер товара: XY-WPDT

3>. Выходное напряжение: DC 4,0 V ~ 20V

4>. Точность напряжения: 0.3%

5>. Разрешение напряжения: 0,01 в

6>. Точность тока: 0.5%

7>. Текущее Разрешение: 0.001A

8>. Диапазон рабочих температур:-20 ℃ ~ 100 ℃

9>. Диапазон рабочей влажности: 0%-95% относительной влажности

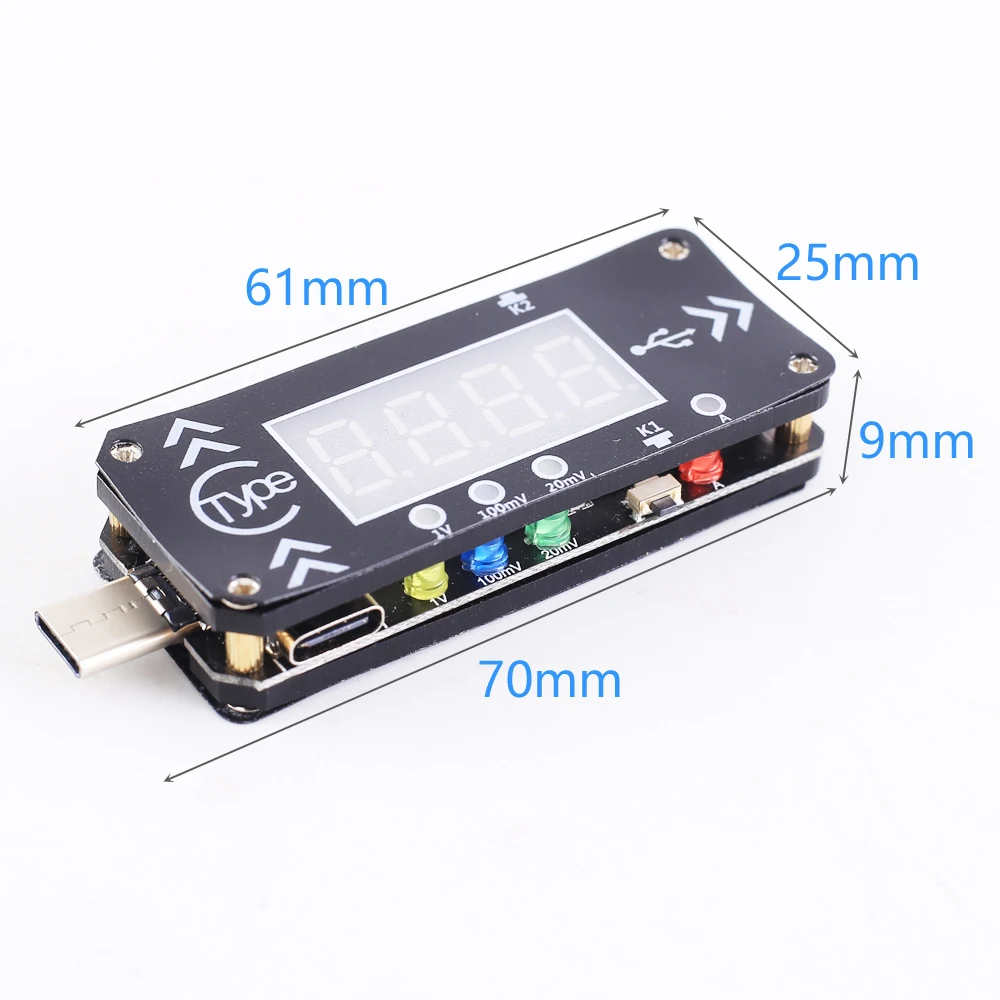

10>. Размер: 70*25*9 мм

Режим набора:

1>. Дисплей загрузки: автоматически определяет протокол быстрой зарядки PD каждый раз после включения питания.

1,1>. Входное устройство не поддерживает протокол PD, если дисплей '----'.

1,2>. Входное устройство поддерживает протокол PD2.0.

1,3>. Входное устройство поддерживает протокол PD3.0.

2>. Параметр отображения переключателя:

2,1>. Короткое нажатие кнопки K1 для переключения отображения выходного напряжения или выходного тока или оба по очереди.

2,2> удерживайте кнопку K1 около 5 секунд, чтобы выключить экран и индикатор. Но XY-WPDT поддерживает выходное напряжение.

3>. Регулировка уровня напряжения:

3,1>. Короткое нажатие кнопки K2 для установки уровня напряжения. Соответствующий индикатор уровня напряжения будет мигать автоматически.

3,2>. Короткое нажатие кнопки K1 или K2 для изменения значения напряжения. K1 увеличивается и K2 уменьшается в это время.

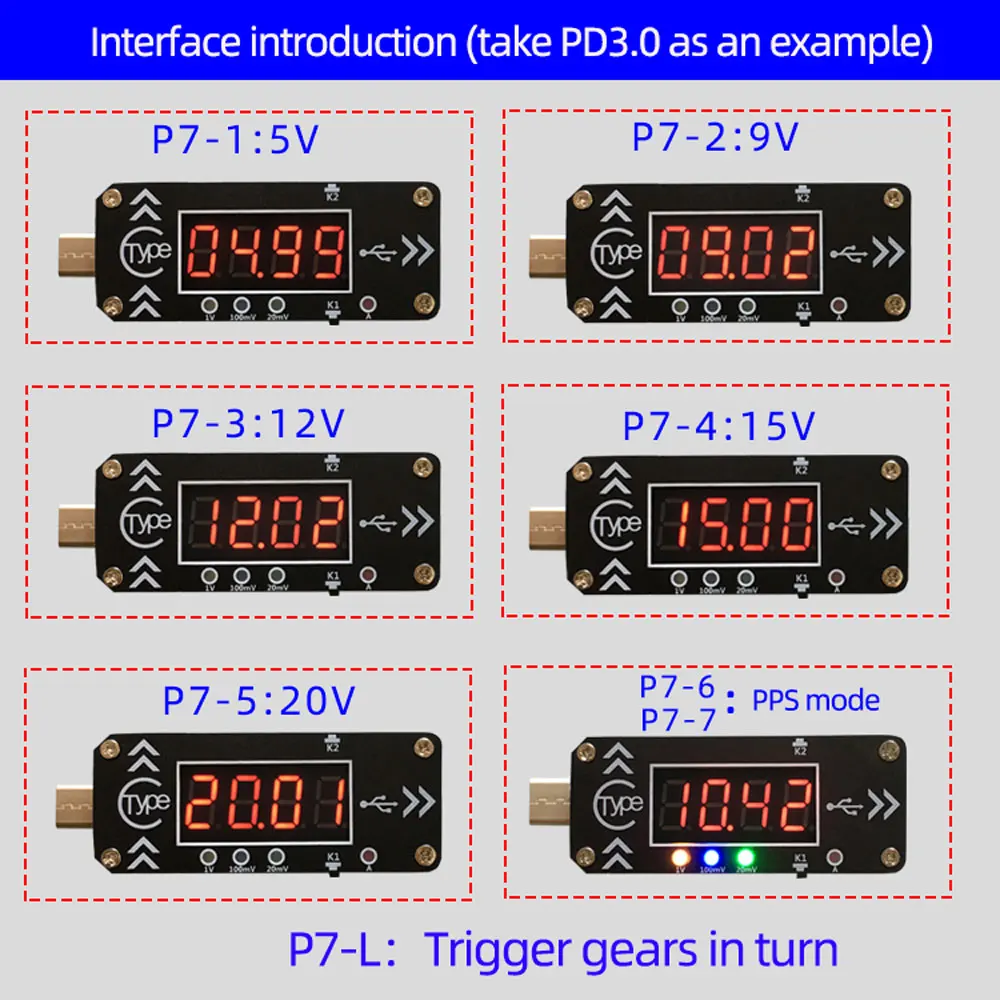

3,3>. Есть 7 P7-1 класса напряжения для P7-7 и P7-L. Он отображает уровень напряжения, а затем отображает соответствующее значение напряжения.

3,4> удерживайте кнопку K1 примерно 2 секунды для сохранения параметров и выхода (или без какой-либо операции в течение 5 секунд).

3,5>.P7-L-это Последний уровень напряжения. Модуль запускает все классы (5 В/9 В/12 В/15 В/PPS-Mode) по очереди, если выбран этот класс. Три СВЕТОДИОДНЫЙ индикатора будут гореть по очереди, и этот режим используется для фабрики зарядного устройства.

3,6>. Зарядное устройство PD2.0 обычно поддерживает 4 ~ 5 уровней напряжения, поэтому экран будет отображать P4-1 или P5-1.

3,7>. Зарядное устройство PD3.0 обычно поддерживает 6 ~ 7 уровней напряжения, поэтому экран будет отображать P6-1 или P7-1.

3,8>.P7-1 выход 5V. Цвет: желтый/синий/зеленый индикатор сохраняет ВЫКЛ.

3,9>.P7-2 выход 9 В. Желтый/синий/зеленый индикатор держать в выключении.

3,10>.P7-3 на выходе 12 В. Желтый/синий/зеленый индикатор держится.

3,11>.P7-4 выход 15 В. Желтый/синий/зеленый индикатор держать в выключении.

3,12>.P7-5 выход 5 В. Желтый/синий/зеленый индикатор держать в выключении.

3,13>.P7-6 PPS mode. Желтый/синий/зеленый индикатор.

3,14>.P7-7 PPS mode. Желтый/синий/зеленый индикатор.

3,15>.P7-L находится в режиме поворота.

4>. Установите PPS шаг напряжения:

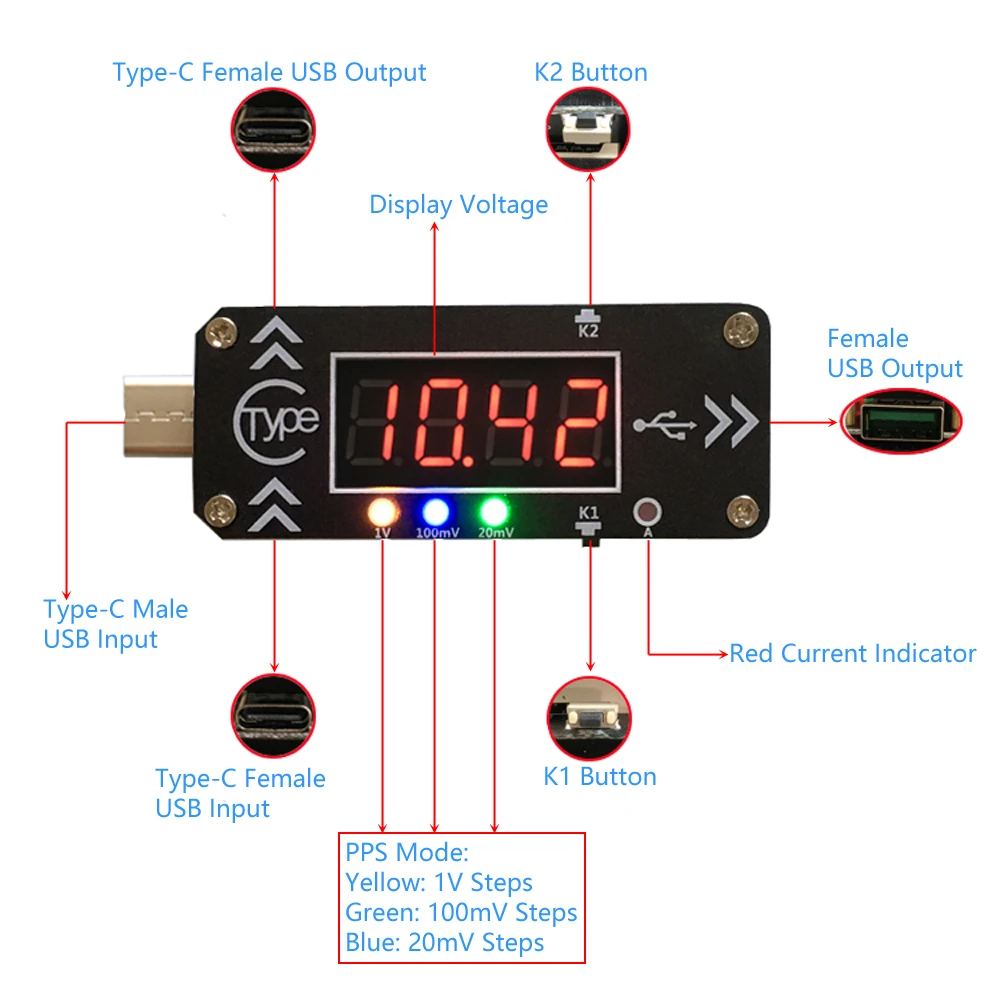

4,1>. Убедитесь, что XY-WPDT работает в режиме PPS, который 1 В/100 мВ/20 мВ индикатор все или кто горит, который является P7-6 или P7-7 класса напряжения.

4,2>. Удерживайте кнопку K2 около 3 секунд для регулировки напряжения PPS и экран будет мигать. Сначала активируйте 1 в шаг напряжения.

4,3> удерживайте кнопку K2 примерно 3 секунды, чтобы выбрать следующий шаг напряжения.

4,4>. Короткое нажатие кнопки K1 или K2 для изменения значения напряжения. K1 увеличивается и K2 уменьшается в это время.

4,5>. Короткое нажатие K1/K2, чтобы выйти из режима PPS шаг набора напряжения и выбрать другие шаг напряжения, когда 1 В/100 мВ/20 мВ индикатор оба продолжать.

4,6> удерживайте кнопку K1 примерно 2 секунды, чтобы сохранить параметры и вернуться к нормальному дисплею (или без какой-либо операции в течение 5 секунд).

5. Применение:

1>. Маршрутизатор

2>. Оптический модем

3>. Приставка

4>. Ноутбук

5>. Зарядное устройство конвертер

6>. Тестер зарядного устройства

7>. Завод по производству зарядных устройств

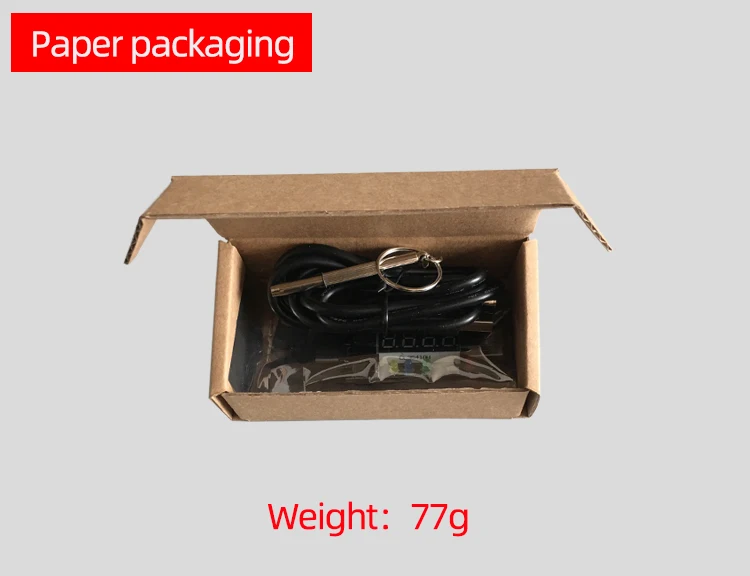

6. Посылка:

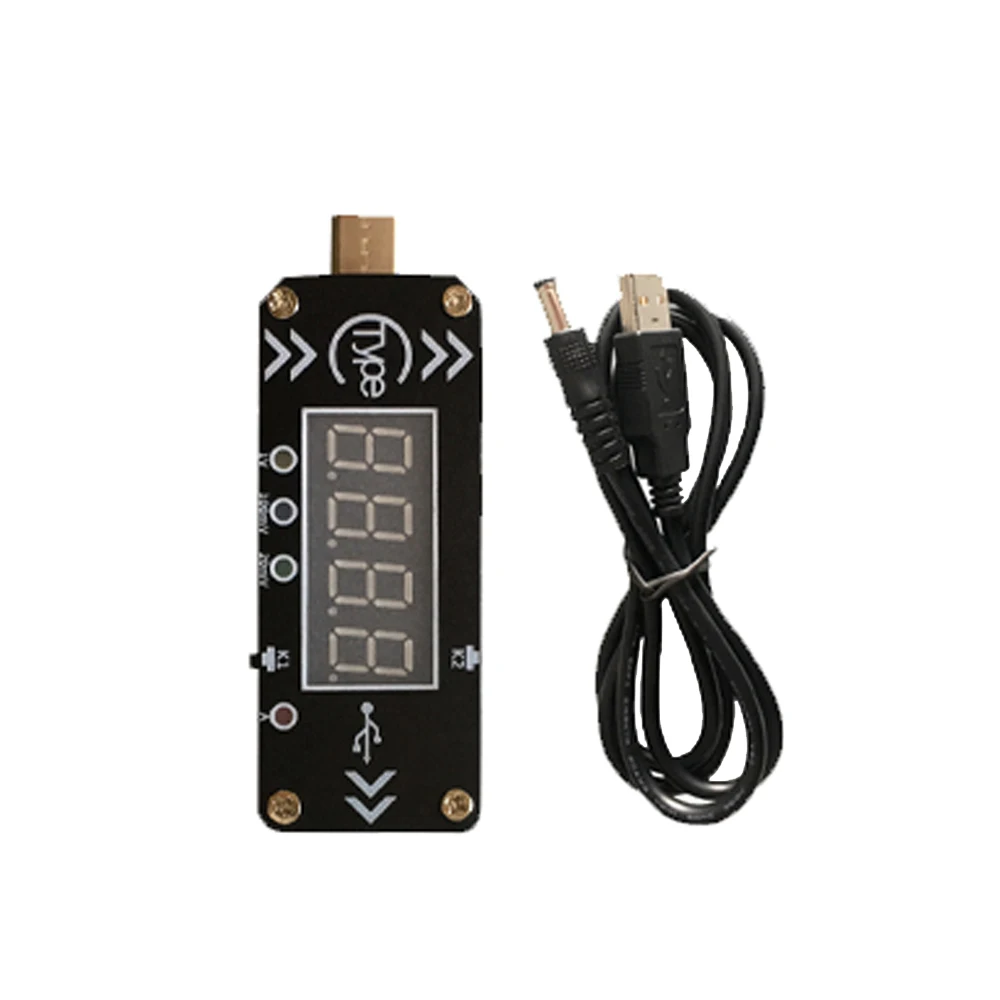

1>.1 шт. XY-WPDT pd-модуль быстрого зарядного устройства

2>.1 шт 100 см 5,5*2,5 мм USB кабель

3>.2 шт 60*24*2 мм акриловый корпус

4>.2 шт. черная индикаторная панель

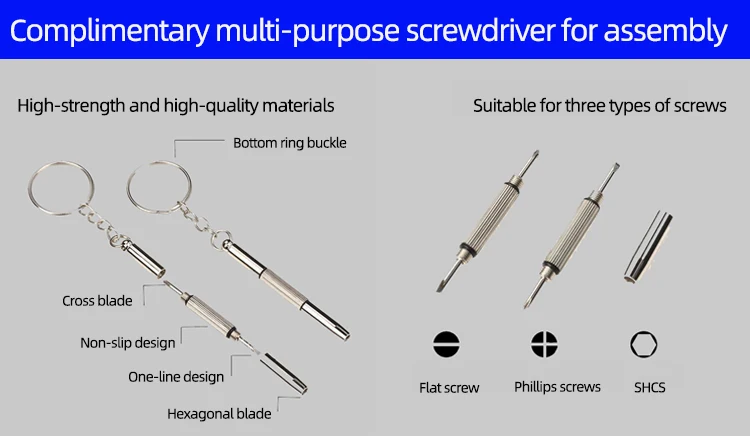

5>.1 шт. мини-отвертка

6>.4 шт М2*5 мм медная колонна

7>.8 шт М2*5 мм Винт
