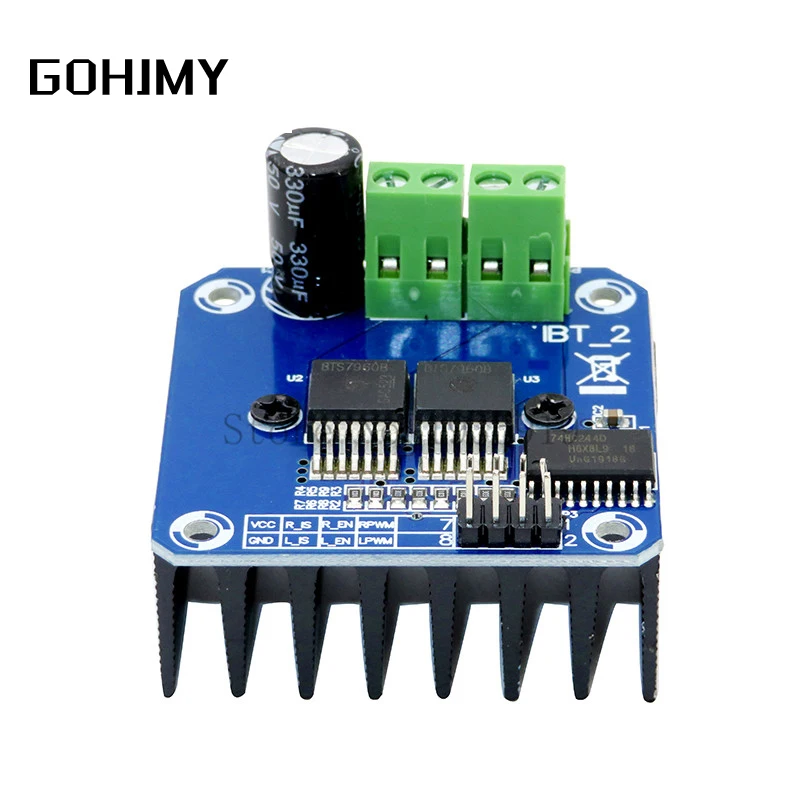

BTS7960B H-bridge 43A мощный модуль драйвера двигателя обзор:

Этот драйвер использует чипы BTS7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43A

Особенности:

Двойной BTS7960 большой ток (43 A) H драйвер моста;

5 в изоляция с MCU и эффективно защищает MCU;

5 В индикатор питания на плате;

Индикация напряжения выходного конца двигателя;

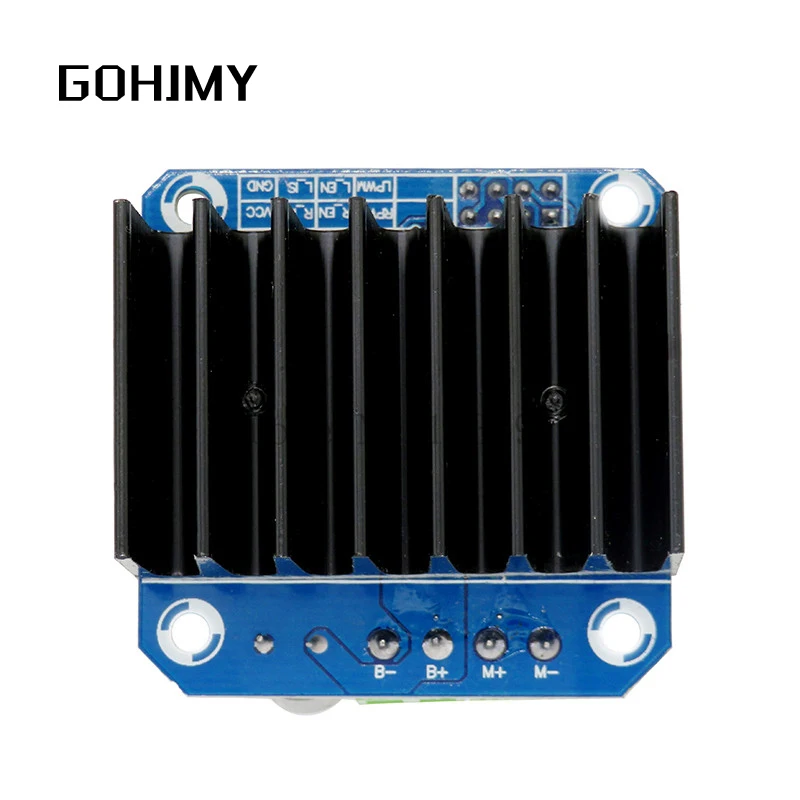

Может припаять теплоотвод;

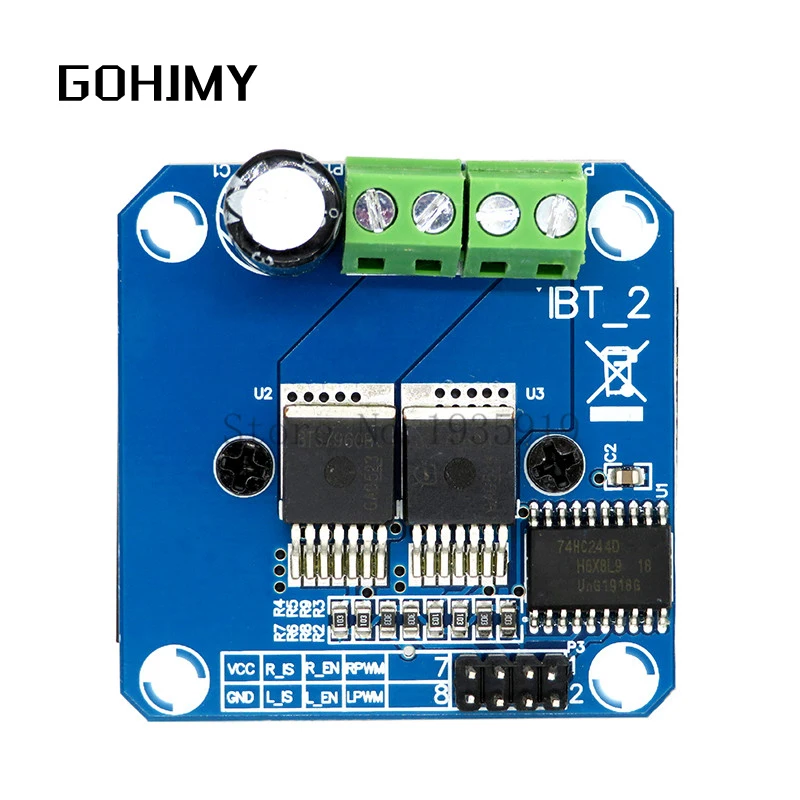

Определение штифта:

1. Ршим: правый поворот ШИМ

2. LPWM: левый поворот PWM

3. R_EN: включить правый поворот (высокая активность)

4. L_EN: включить левый поворот (высокая активность)

5. R_IS: правый поворот ток Предупреждение (может оставить плавающий)

6. L_IS Предупреждение предупреждение о силе тока (может оставить плавающий)

7. VCC: (5 В)

8. GND
