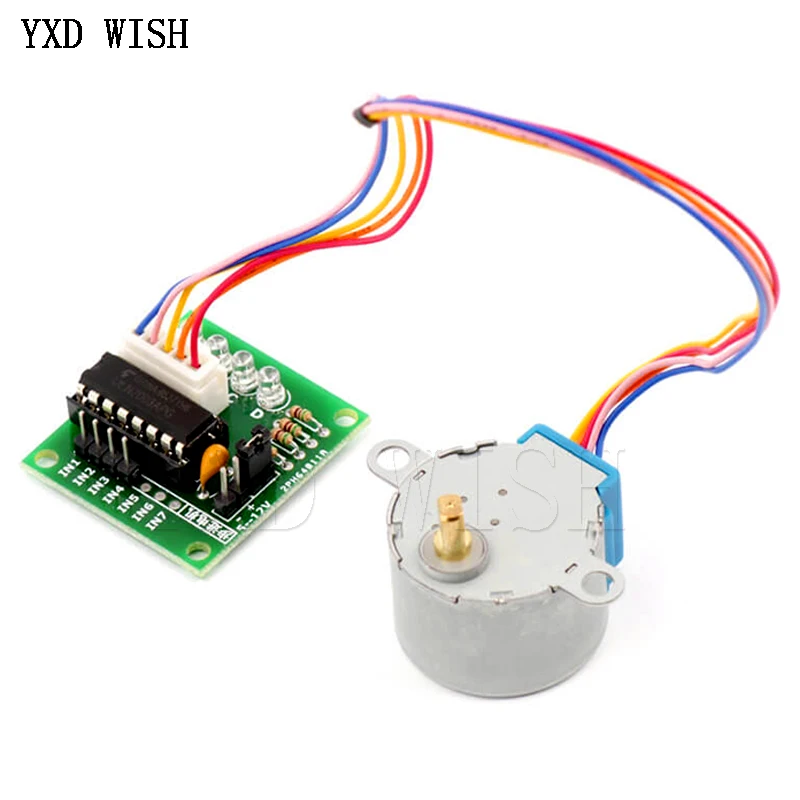

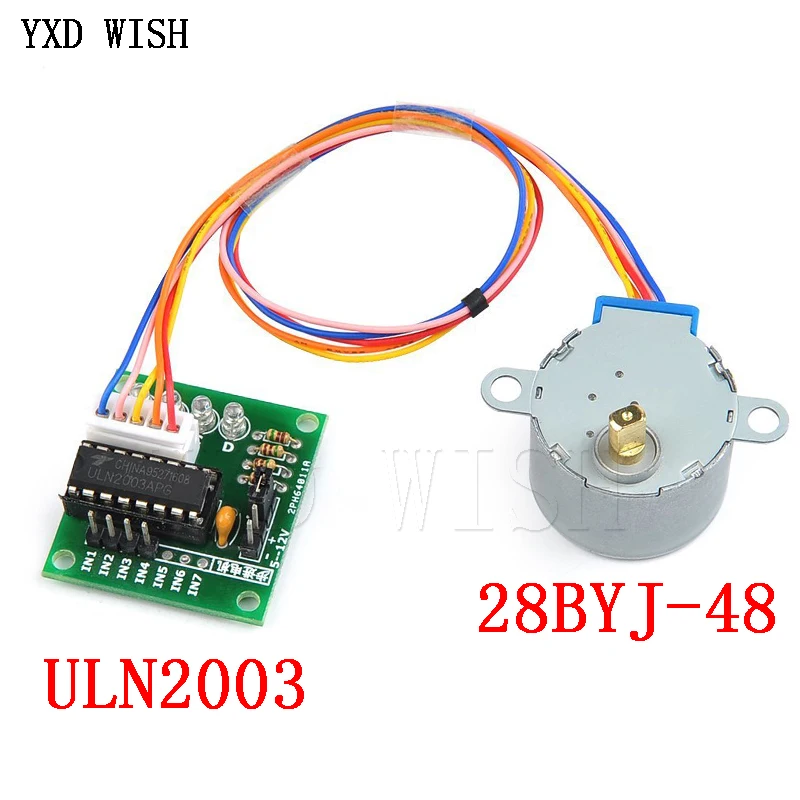

28BYJ-48 5 в 12 В 4 фазы DC шестерни шаговый двигатель + ULN2003 плата драйвера для arduino 28BYJ снижение шагового двигателя DIY Kit

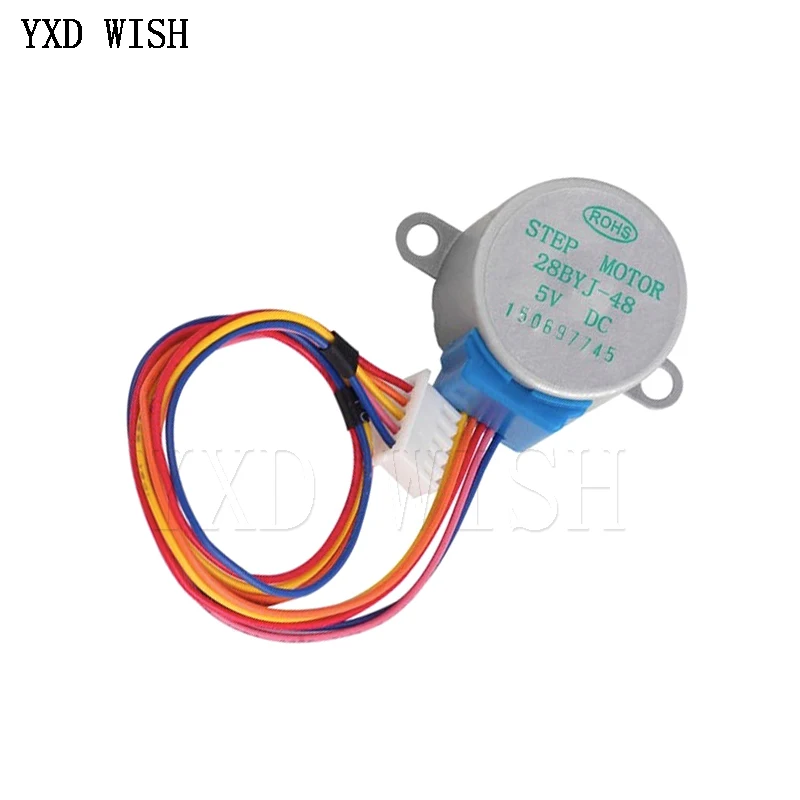

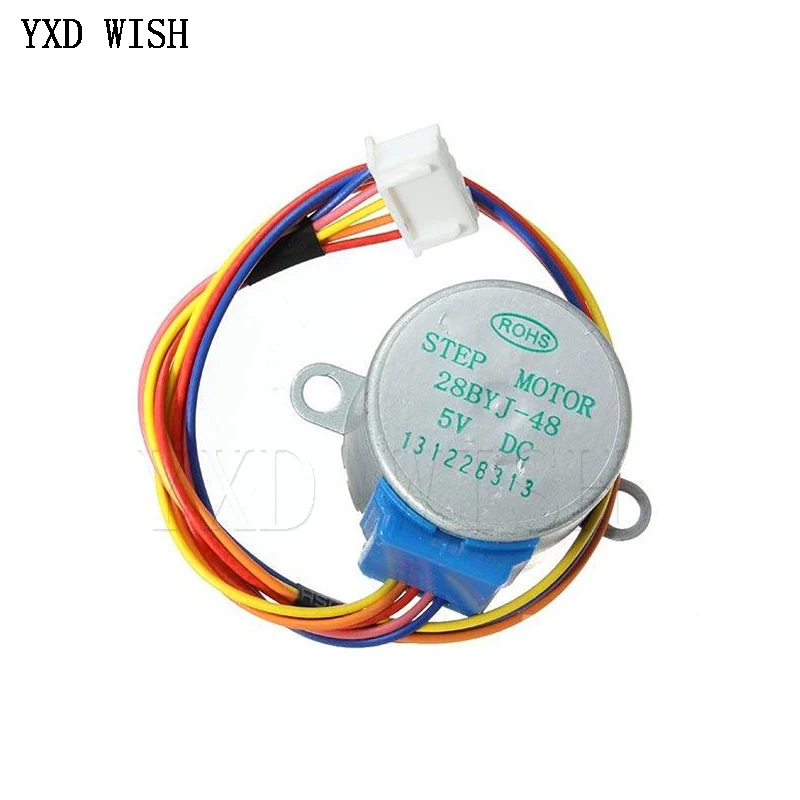

28BYJ-48 шаговый двигатель

Описание:

Шестерни шаговый мотор-редуктор постоянного тока 5V 4 пошаговое изменение фазы постоянного тока мотор-редуктор шагового двигателя
Совершенно новый и высокое качество.
Диаметр: 27 мм.
Напряжение: 5 В/12 В (для опций)
Угол наклона: 5,625x1/64.
Коэффициент уменьшения: 1/64.
Цвет: серебристый
5 линий кабель 4 фазный шаговый двигатель может быть вызвано ULN2003 чип.
Он также может быть подключен как 2 фазы для использования.

Модуль ULN2003:

Чип высокой мощности ULN2003 приводит шаговый двигатель
Светодиоды A, B, C, D указывают на состояние четырехфазного шагового двигателя, когда он работает
Оснащен стандартным интерфейсом шагового двигателя, может быть непосредственно вставлен при использовании.

Способ подключения:

Левый в 1 ~ IN7, соответствующий одноchip 7 IO линии;
Правая сторона определения штыря белого гнезда сверху вниз-это VCC, A, B, C, D (затем общая линия шагового двигателя, фаза A, фаза B, фаза C, D фаза);

В нижней части 2-pin GND заземление, V + то + 5 V
Непосредственно в макетную плату микроконтроллера или системную плату можно использовать, необходимо использовать из макетной платы 4 порта IO, 5 В и земли.
Плата разработки/Системная плата и плата привода двигателя соединены 6 линиями DuPont
Привод зарядная Модульная плата Размеры: 2,8 см x 2,8 см x 2 см

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
