Комплект из 1 3 4 осей: шаговый двигатель nema 23 с замкнутым контуром сервопривод HBS57H - купить

Название

Инструкция

Пул +

Импульсный Входной сигнал: действительный край импульса настраивается, и по умолчанию импульсный восходящий край действителен; Для надежного ответа на импульсный сигнал, ширина импульса должна быть больше МКС. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CW

PUL-

DIR +

Входной сигнал направления: сигнал высокого/низкого уровня, для обеспечения надежной коммутации двигателя, сигнал направления должен быть установлен не менее 5 МКС до импульсного сигнала. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CCW

DIR-

Эна +

Включите контрольный сигнал, этот входной сигнал используется для включения или отключения выходного сигнала драйвера. Когда Эна подключена к низкому уровню (или включена внутренняя оптопара), драйвер отключает ток каждой фазы двигателя, так что двигатель находится в свободном состоянии и не реагирует на импульсы входного сигнала. Когда эта функция не нужна, терминал включения сигнала может оставаться плавающим. 5 ~ 24VDC уровень совместим.

Эна-

Пенд +

Выход сигнала в положении, в виде открытого коллектора, необходимо использовать подтягивание резисторы 5V/12V/24V и 0,5 K \ 1K/2K резисторы соответственно (этот сигнал может быть продлен, после того, как крышка приводного механизма открыт, есть резервные розетки)

Пенд-

ALM +

Ошибка выходного сигнала, в виде открытый коллектор, необходимо использовать подтягивание резисторы 5V/12V/24V и 0,5 K \ 1K/2K резисторов, соответственно, логика выхода неисправности может быть установлена по ПК

ALM-

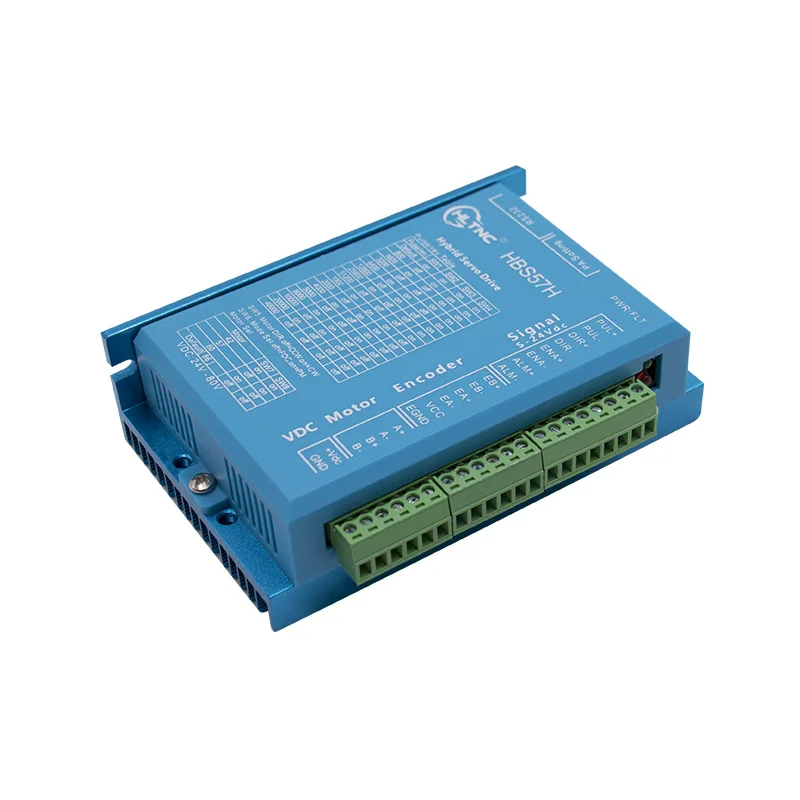

Модель: HBS57

Секция привода

Входное напряжение

DC20-50V, типичная польза 36V или 48V

Контрольный входной ток сигнала

7,0-16 мА

Частота импульса шага

1-200K

Диапазон скорости

Шаговый двигатель в нашем магазине может достигать 1500 об/мин без нагрузки.

Рекомендуется использовать хост-компьютер для регулировки скорости при 0-600 об/мин во время использования.

Настройки разделения

16 передач не являются обязательными, до 40000 подразделения. Настройка погружения

Размеры/вес

118,5*85*35 мм, 190 г

Проводка

Тип проводки, драйвер поставляется с клеммами, рекомендуется использовать свободные провода для подключения

Ток: 3A

Скорость: 0-1000 об/мин

Крутящий момент: 2N/2.5N/3N

Диаметр вала: 8 мм

Сопротивление температуры двигателя: ≤ 85 ℃
