Вес около 21 г/шт.

Он предоставляет только информацию, и проект не предназначен для внешнего использования. Начинающее внимание!

Нужна информация о продукте, свяжитесь со службой поддержки клиентов!

Режим подключения между rfid-rc522 и Arduino uno R3: http://www.arduino.cn/thread-4560-1-1.html

Можете найти службу поддержки клиентов в полный набор информации!

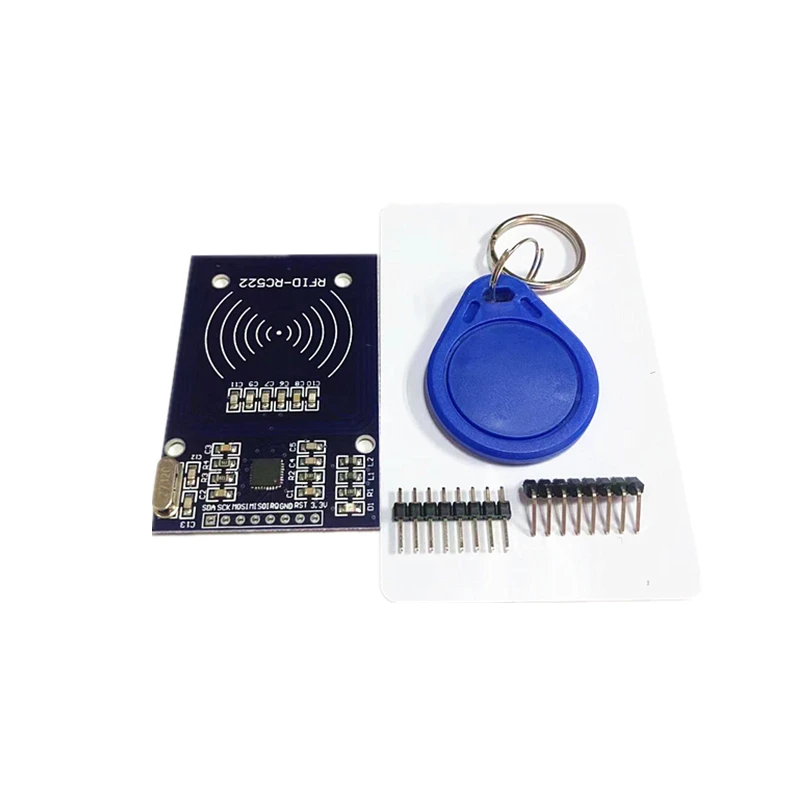

[Список доставки]

1. Один модуль rfid-rc522;

2. Отправьте стандартную пустую карту S50;

3. Отправьте специальную карту S50 (форма кольца для ключей, как показано на рисунке);

4. Один прямой стержень и один изогнутый стержень соответственно;

[Введение в чип rc522]

MF rc522-это высокоинтегрированный чип чтения-записи, используемый в бесконтактной связи 13,56 МГц. Это низковольтный, недорогой, Бесконтактный чип для чтения и записи небольшого размера, выпущенный компанией NXP для применения «трех метров». Это хороший выбор для исследования и разработки интеллектуальных инструментов и портативных устройств. MF rc522 полностью интегрирует все виды пассивных бесконтактных режимов связи и протоколов на частоте 13,56 МГц, используя передовые концепции модуляции и демодуляции. Поддержка 14443a совместимого сигнала транспондера. Цифровая деталь обрабатывает раму iso14443a и обнаруживает ошибки. Кроме того, он также поддерживает быстрый алгоритм шифрования crypto1 для проверки продуктов серии Mifare. Mfrc522 поддерживает более высокую скорость бесконтактной связи серии Mifare, с двунаправленной скоростью передачи данных до 424 кбит/с. Как новый член 13,56 МГц высокой интеграции чтения-записи семьи, MF rc522 имеет много сходств с MF RC500 и MF rc530, но также имеет много характеристик и различий. Он использует режим SPI для связи с хост-компьютером, что помогает уменьшить проводку, уменьшить объем платы PCB и снизить стоимость.

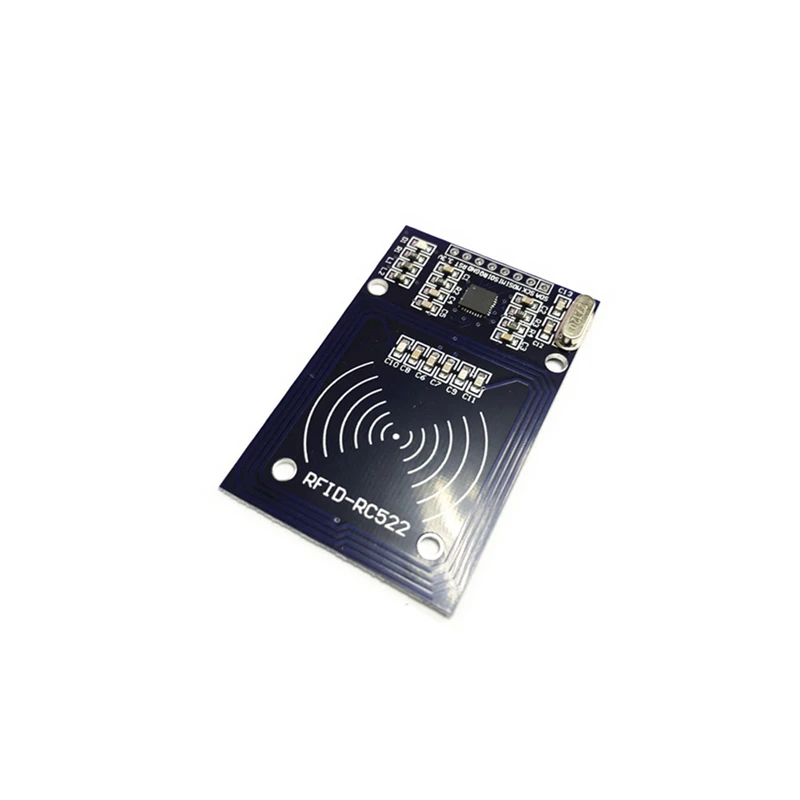

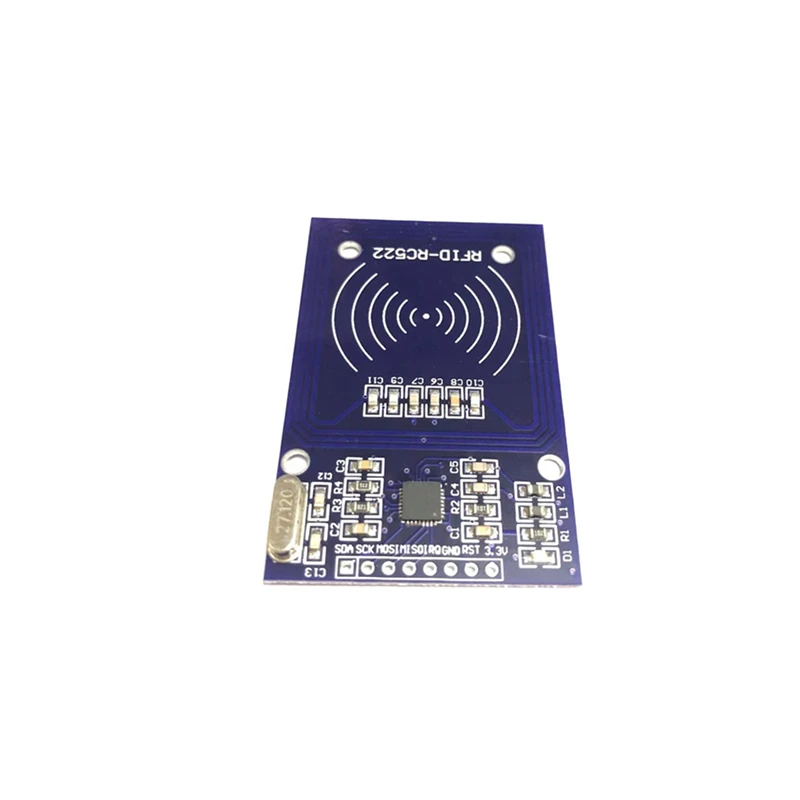

[Введение в Модуль RFID]

Mf522-an модуль использует оригинальный чип Philips mfrc522 для разработки схемы чтения карт, которая удобна в использовании и недорогая. Он подходит для продвинутых пользователей приложений, таких как разработка оборудования, разработка кард-ридера и пользователей, которым необходимо спроектировать/произвести терминал радиочастотной карты. Модуль может быть непосредственно загружен в различные формы для чтения. Напряжение модуль 3,3 V, и он может напрямую связаться со всеми Процессор материнская плата пользователя через несколько простых линий SPI интерфейс, что обеспечивает стабильную и надежную работу модуля и большое расстояние чтения карт;

Краткое описание электрических параметров

Рабочий ток: 13-26ma / DC 3,3 V

Ток холостого хода: 10-13ma / DC 3,3 V

Ток сна: < 80ua

Пиковый ток: < 30 мА

Рабочая частота: 13,56 МГц

Поддерживаемые типы карт: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire

Физические характеристики продукта: Размер: 40 мм × 60 мм

Рабочая температура: 20-80 ℃

Температура хранения окружающей среды: - 40-85 ℃

Относительная влажность: 5% - 95%
