Тестер сопротивления заземления ZC29B-1/2 Измеритель сопротивления заземления

Параметр:

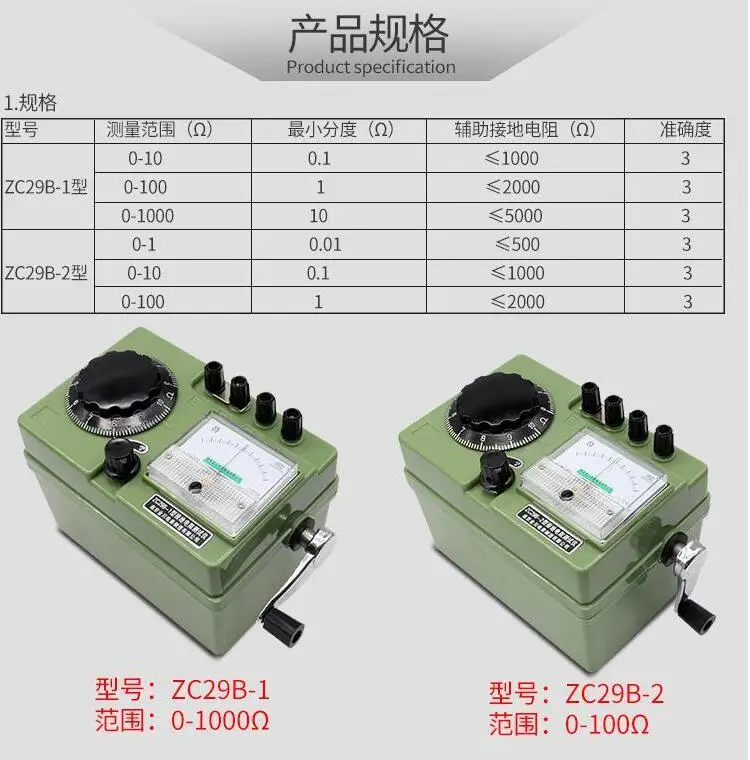

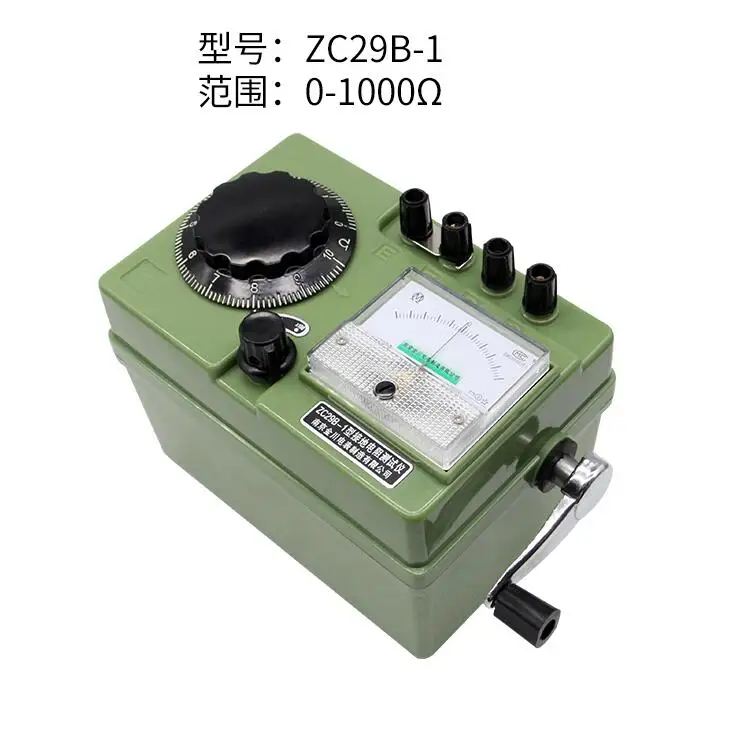

Модель: ZC29B-1 (точность 0.1-1000Ω, ZC29B-2 (точность 0.01-100Ω)
Номинальная скорость качалки: 150 об/мин
Рабочая температура: -20 - 40 градусов

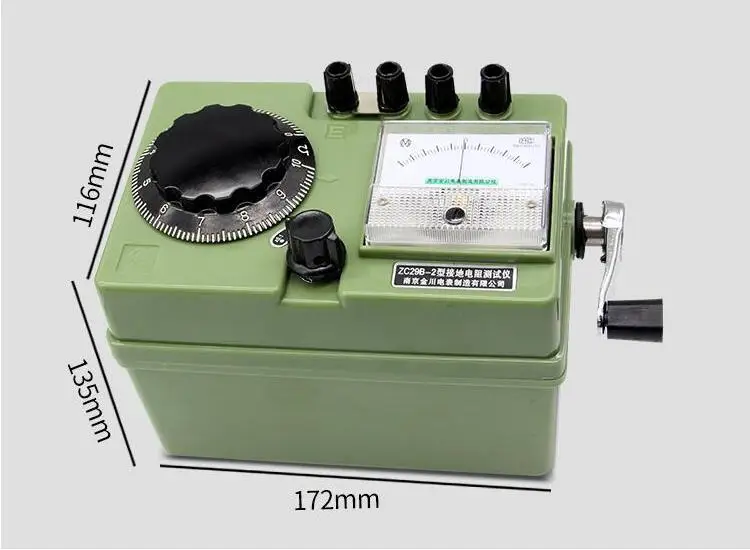

Размеры: 172x116x135мм
Вес: 1,5 кг

Тестер сопротивления заземления ZC29B подходит для измерения земного сопротивления различных электрических систем, электрического оборудования, башен связи, высотных зданий и т. д. Его также можно использовать для измерения сопротивления низкостойких проводников и удельного сопротивления почвы.
Структура:

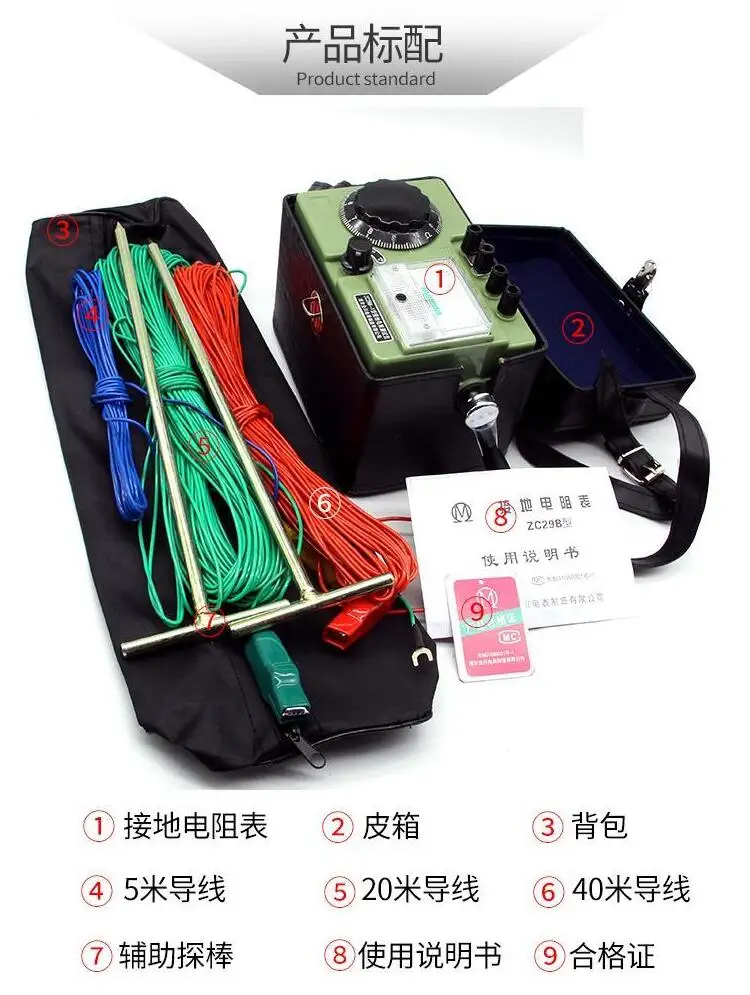

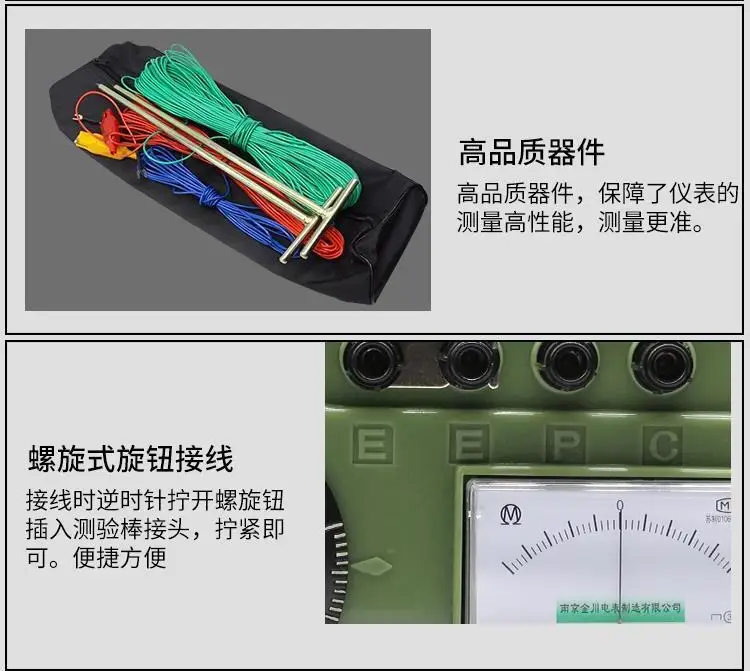

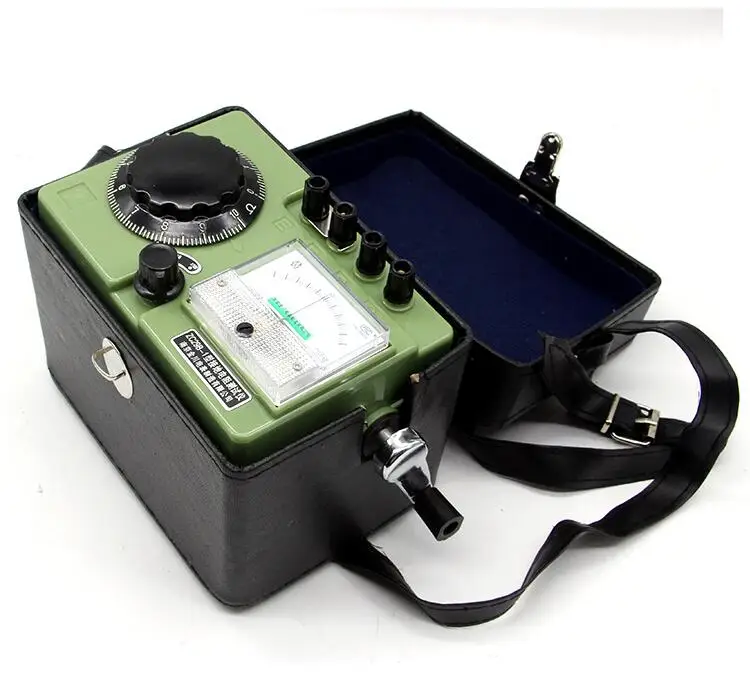

Состоит из ручного генератора, трансформатора тока, потенциометра скольжения и гальванометра. Все механизмы установлены в пластиковом корпусе, а вспомогательные зонды и провода устанавливаются в рюкзаке, который очень удобно носить с собой.
Принцип работы:
Когда рокер генератора вращается со скоростью 150 оборотов в минуту, генерируется переменный ток 105-115 циклов. Два E клеммы тестера соединены с тестовым объектом через провод 5 м, и кнопка P клемма соединена с соответствующими двумя заземляющими стержнями. Выше ток passes 1 проходит от генератора через стержень обнаружения тока R5 C до земли. Измеряемый объект и первичная обмотка трансформатора тока CT возвращаются к генератору. Сила тока induced 2 вызвана вторичной обмоткой трансформатора тока и проходит через потенциометр RS. RS может достичь нулевого положения гальванометра. Поэтому, когда шкала составляет 10 и считывание N:
K = CT коэффициент тока трансформатора ZC29B-------2K = 1/4
Поэтому RX-это измеренное значение сопротивления заземления ZC29B------1K = 4
