Описание Добро пожаловать в POCCIO Electronics

LT6402CUD-20 LT6402IUD-20 LT6402 - 300 МГц низкий уровень искажений, низкий уровень шума дифференциальный усилитель/ADC драйвер (AV = 20 дБ)

Особенности и преимущества

Полоса пропускания 300 МГц-3 дБ Фиксированное усиление 20 дБ Низкое Искажение: 48.5dBm OIP3, -81dBc HD3 (20 МГц, 2VP-P) Низкий уровень шума: 12,4 дБ NF, en = 1.9nV/√гц (20 МГц) Дифференциальные входы и выходы Дополнительные фильтруемые выходы Регулируемое выходное напряжение общего режима Операция с подключением к сети постоянного или переменного тока Требуется минимальная поддержка схемы Маленький 0,75 мм Profile 16-Lead 3 мм × 3 мм QFN посылка

Информация о продукте

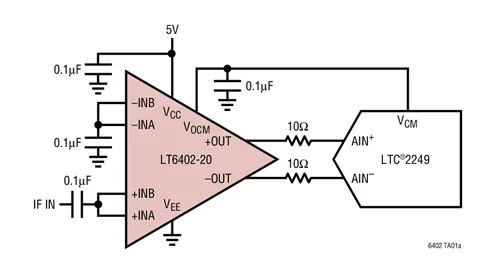

LT6402-20 представляет собой низкий уровень искажений, низкий уровень шума дифференциального усиления/ADC драйвер для использования в приложениях от постоянного тока до 300 МГц. LT6402-20 был разработан для удобства использования, с минимальной поддержкой схемы. Крайне низкий уровень входного сигнала-указанные с функциями снижения уровня шума и низким уровнем искажений (с несимметричный или дифференциальные входы) делают LT6402-20 отличным решением для езды на высокой скорости 12-разрядный и 14-Разрядный АЦП. В дополнение к нормальным нефильтрованным выходам (+ OUT and -OUT), LT6402-20 имеет встроенный дифференциальный фильтр низких частот 75 МГц и дополнительную пару фильтруемых выходов (+ OUTFILTERED, -OUTFILTERED), чтобы уменьшить внешняя фильтрация компонентов при вождении высокой скорости ADCs. Выходное напряжение в обычном режиме легко устанавливается через штырь VOCM, устраняя выходной трансформатор или конденсаторы переменного тока во многих приложениях.

LT6402-20 разработан для удовлетворения требований к приемопередатчикам связи. Может использоваться в качестве дифференциального ADC драйвера, блока дифференциального усиления общего назначения или в других приложениях, требующих дифференциального привода. LT6402-20 может использоваться в системах сбора данных, необходимых для работы на частотах до DC.

LT6402-20 работает на поставке 5 В и потребляет 30 мА. Он поставляется в компактном 16-lead 3 мм × 3 мм QFN и работает в-40 °C до 85 °C диапазон температур.

Применение

Дифференциальный ADCDriver для: Изображение Связь Дифференциальный драйвер/приемник Одноконцевое дифференциальное преобразование Разница в одноконцевом преобразовании Смещение уровня Если приемники образцов Пилы фильтр облицовка/Буферизация

---
