Металлический светодиодный выключатель питания с кнопкой запуска и остановки - купить

Купить Металлический светодиодный выключатель питания с кнопкой запуска и остановки

Технические характеристики

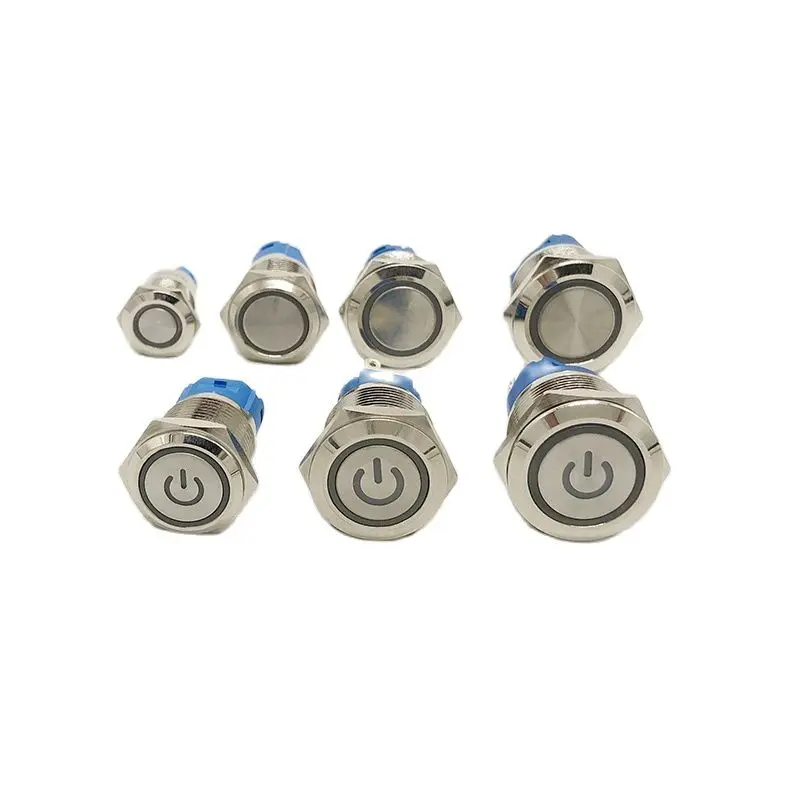

Размер: 12 мм (4Pin) 16/19/22 мм (5Pin)
Номинальная мощность: 3-6 в; 12-24 В; 220 В.
Свяжитесь с продавцом для изготовления на заказ.

Примечания:

1. Что означает сигнал "NC" и "NO"?

"А" "+": положительный полюс светодиода
"Светодиодный" - ": отрицательный полюс светодиодный
«NC»: нормальное закрытие
«Нет»: нормальный открытый
«С»: общее

2. Как подключиться?

1. Подключите «нет» и «С»: цепь всегда открыта, если не нажать кнопку.
2. Подключите «NC» и «C»: цепь всегда закрывается, если не нажать кнопку.
3. Получу ли я уплотнительное кольцо для каждой кнопки?
Да, на каждой кнопке будет Свободная печать Рин.

Поставка не содержит розеток или каких-либо проводов, если они вам нужны, вы можете приобрести их отдельно.

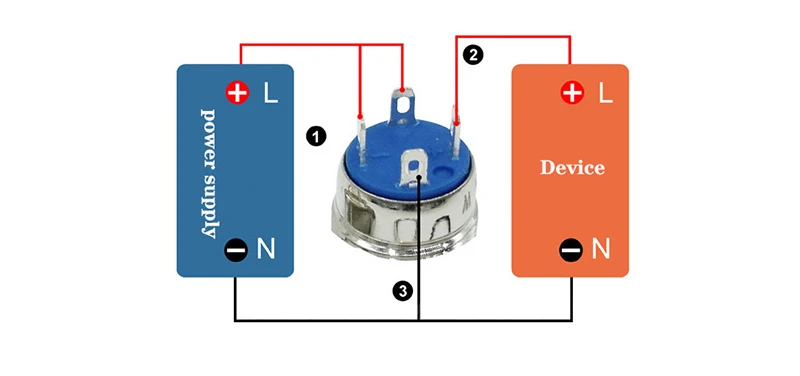

Схема подключения 12 мм 1:

Светодиодные фонари всегда включены

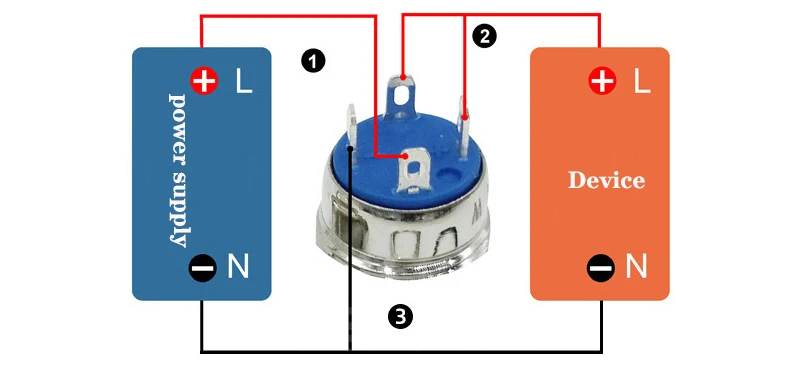

Схема подключения 12 мм 2:

Кнопка нажимается и загорается светодиодный

Диаграмма проводки 16/19/22 мм 1:

Светильник: не работает
Переключатель: открыт
При нажатии кнопки светильник работает и переключатель: закрыт.

Диаграмма проводки 16/19/22 мм 2:

Светильник: рабочий
Переключатель: открыт
При нажатии кнопки светильник работает и переключатель: закрыт.

Диаграмма проводки 16/19/22 мм 3:

Светильник: рабочий
Переключатель: закрытый
Когда вы нажмете кнопку светильник не работает и переключатель: открыт.

Диаграмма проводки 16/19/22 мм 4:

Светильник: рабочий
Переключатель: закрытый
Когда вы нажмете кнопку светильник работает и переключается: открыт.
