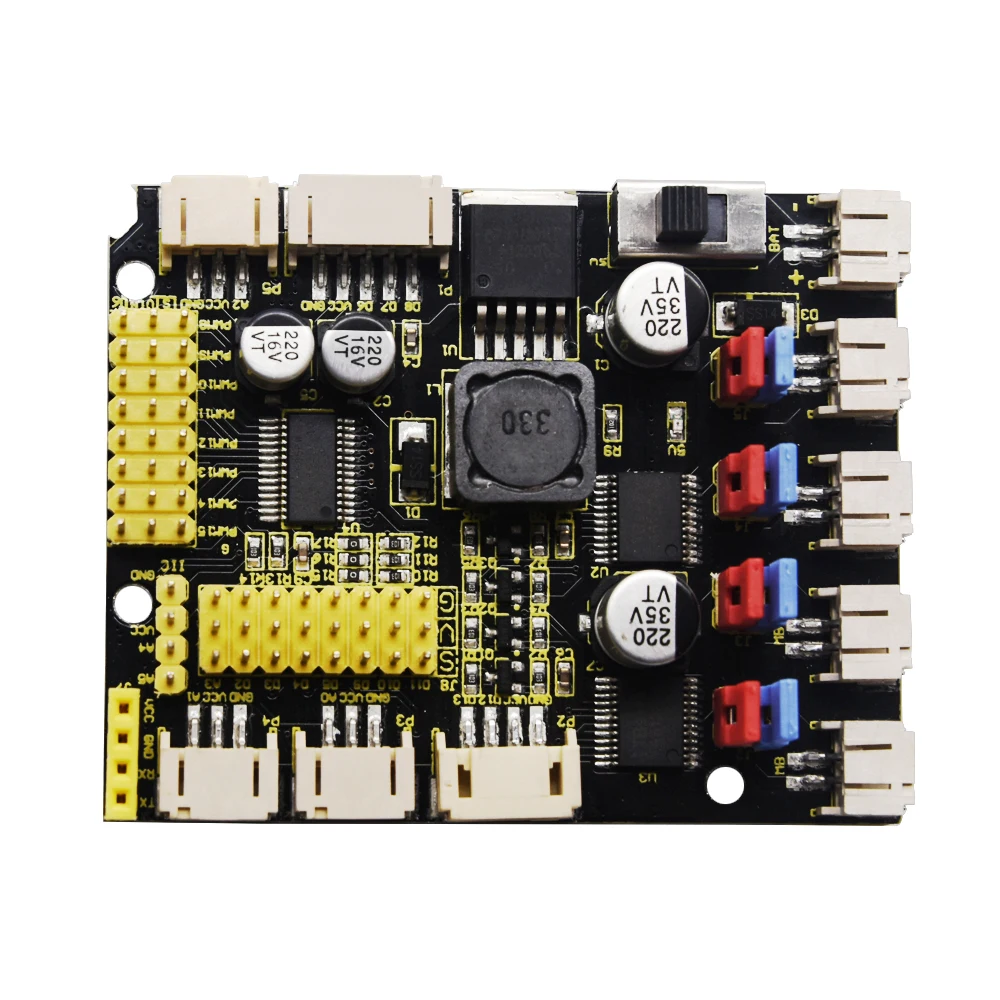

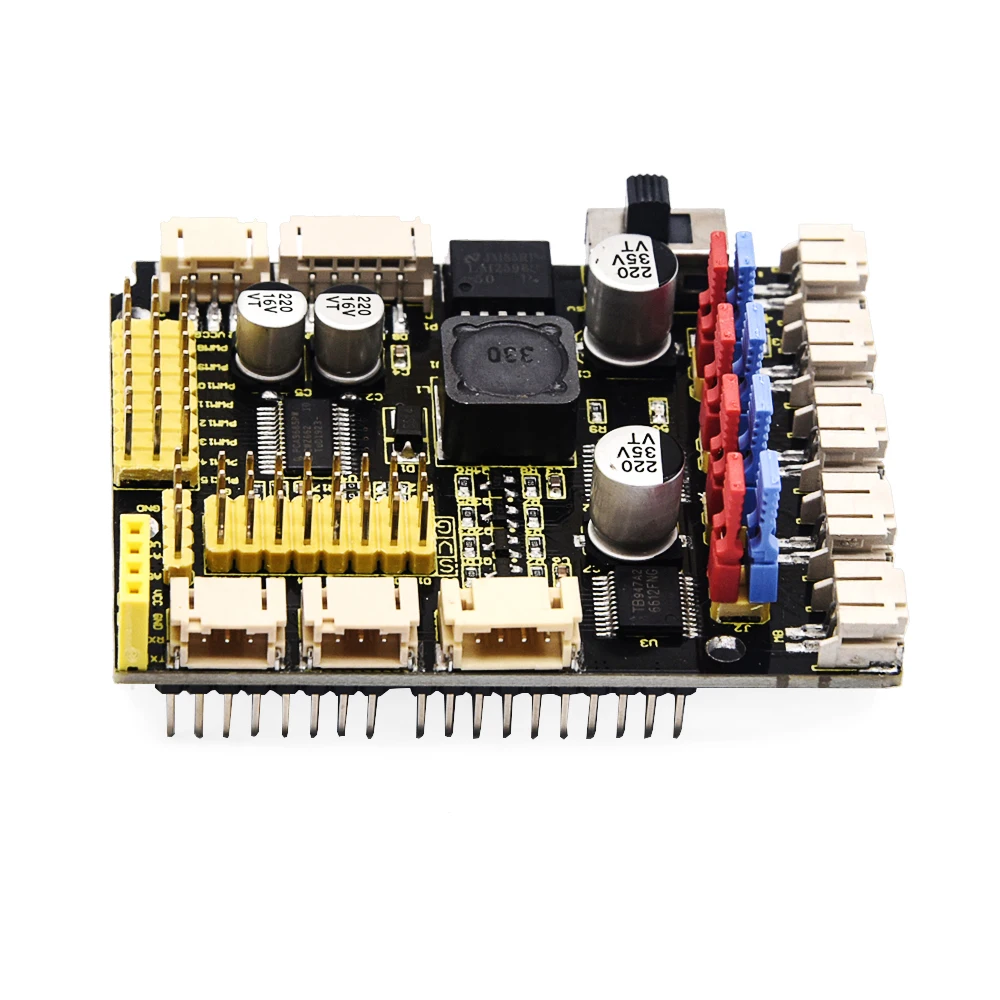

Когда DIY умный автомобиль, плата водителя двигателя требуется. Мы особенно проектируем эту плату драйвера, совместимую с управлением UNO R3. Он мощный и имеет следующие функции:

1. Дизайн в сложенном стиле, нужно только сложить на UNO R3 панель управления, которая экономит место и облегчает подключение.

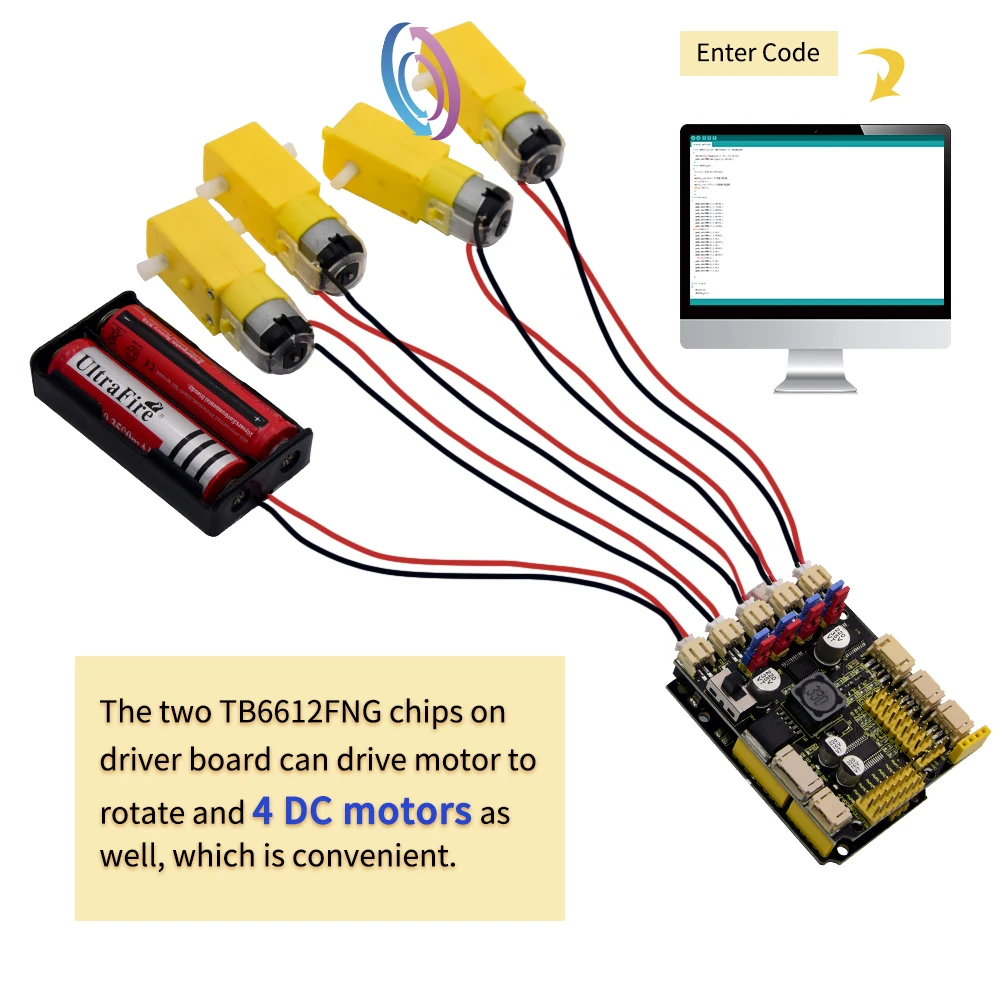

2. Два чипа TB6612FNG на плате драйвера могут управлять двигателем для вращения и 4 двигателей постоянного тока, что также удобно.

3. Он поставляется с чипом PCA9685 (IIC Адрес: 0x47), который может выводить выход 16 канал ПВМ, 8 из которых предназначены для управления скоростью вращения и направлением 4 двигателей, другой 8 ШИМ-выход привело к по 3pin головка 2,54 мм шаг и других устройств, таких как серводвигатель.

4. Драйвер платы расширяет D11/D10/D9/D5/D4/D3/D2/A3 булавки UNO R3 плата управления в 3pin головка 2,54 мм шаг, ведет к порту связи I2C с помощью 4pin головки и последовательного порта связи с 4-контактным разъемом, что облегчает соединение с модулем Bluetooth.

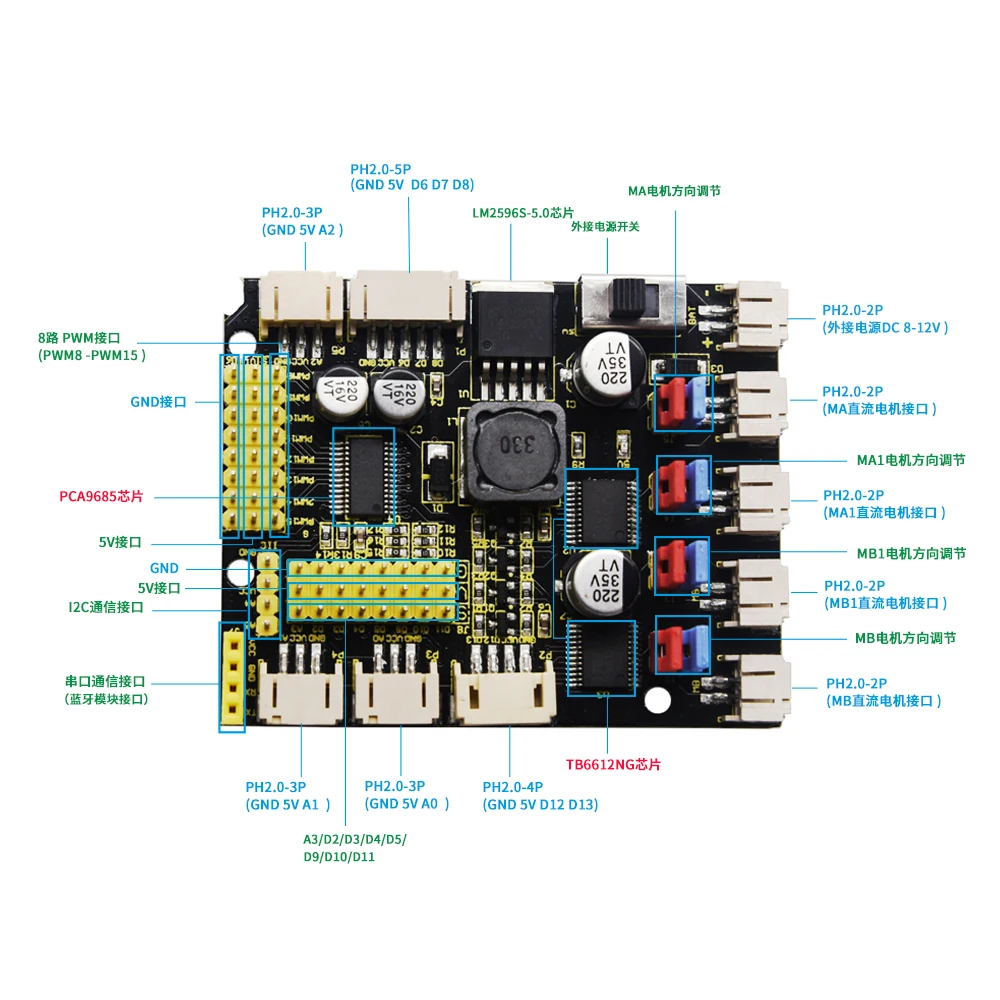

5. Плата драйвера поставляется с 5 PH2.0mm-2P анти-реверсивными интерфейсами для внешней мощности и 4 двигателей; 3 PH2.0mm-3 P, 1 PH2.0mm-4P и 1 PH2.0mm-5 P интерфейсы для подключения к датчикам/модулям.

4. Источник питания IC LM2596S-5.0, с большой нагрузочной мощностью, максимальный ток может достигать 3 А и управлять несколькими сервоприводами.

5. Встроенный DIP-переключатель на плате драйвера улучшает контроль внешнего питания.

8. 8 перемычек платы водителя определяет направление вращения двигателя. Например, когда 2 перемычки двигателя MA соединены по вертикали, а не по горизонтали, его направление вращения противоположное.

9. Плата драйвера может управлять двигателем постоянного тока до 12 В. Напряжение приводного двигателя устанавливается внешним источником питания и тестовым кодом. Например, когда внешний источник питания 12 В постоянного тока, установите PWM до максимального значения и соответствующее напряжение вождения 12 В.

Рабочее напряжение: 8-12 В постоянного тока

Ток привода: до 3 А

Максимальная мощность: 10 Вт

Рабочая температура: -20 ℃ ~ + 60 ℃

Белый Тип интерфейса: PH2.0 (-2P -3P -4P -5P)

Штыревого разъёма/женский интервал: 2,54 мм

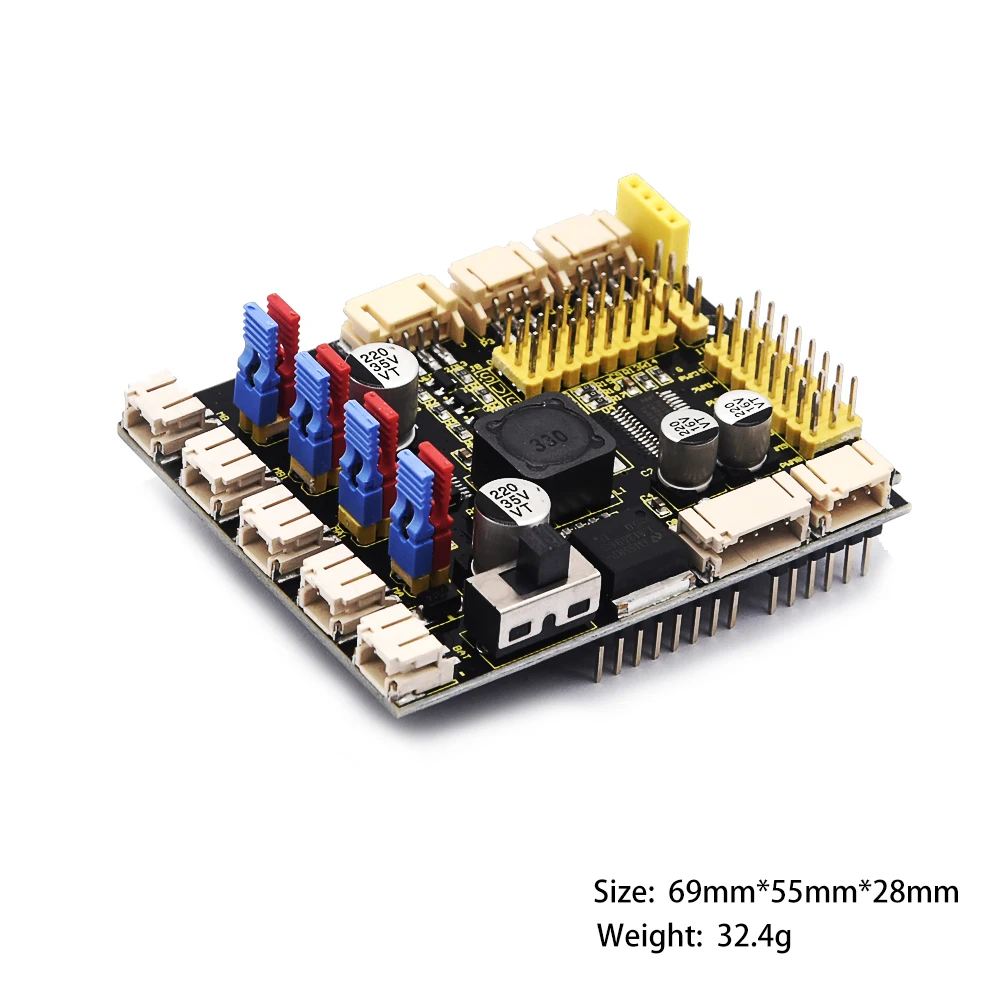

Размер: 68,7 мм * 55 мм

Характеристики защиты окружающей среды: ROHS
