Купить HQD ATC шпиндель 6 5 кВт автоматический инструмент для замены шпинделя двигатель с

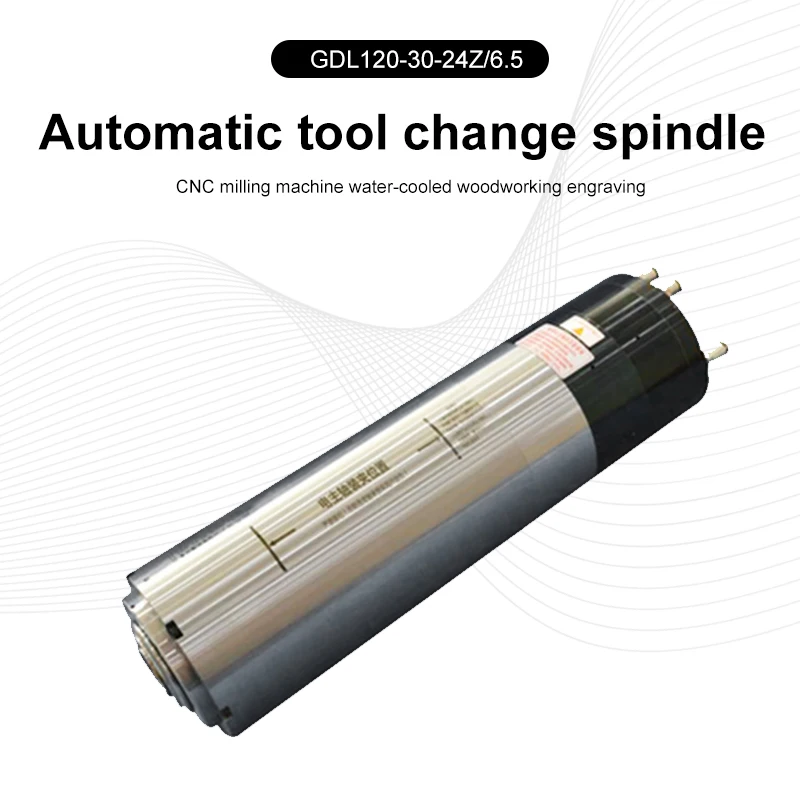

Модель: GDL120-30-24Z/6,5

Диаметр (мм): 120

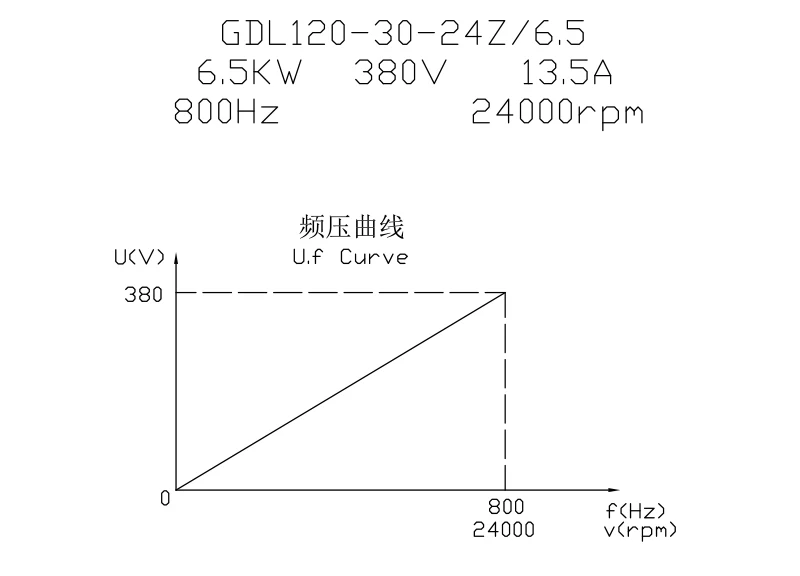

Режим регулирования скорости: трехфазный выходной инвертор может изменить скорость вращения шпинделя путем изменения частоты инвертора.

Метод охлаждения: водяное охлаждение

Мощность: 6,5 кВт

Напряжение: 380 В

Ток: 13,5a

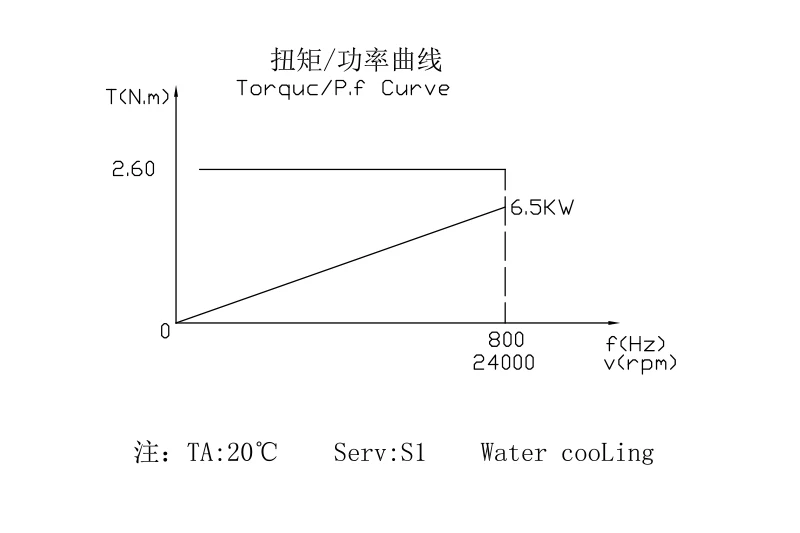

Крутящий момент: 2,6 нм

Частота: 800 Гц

Скорость: 24000 об/мин

Количество полюсов: 4P

Трехфазный: 3-трехфазный асинхронный драйвер

Вращение: видно из конца вала, вращается против часовой стрелки

Ручка инструмента: BT30 ER32

Вытяжной стержень: BT30-45 °

Смазка для смазки

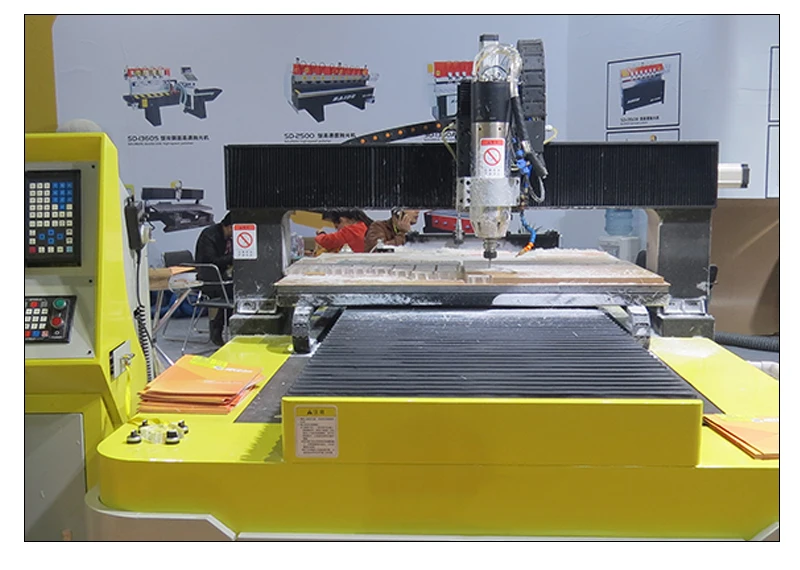

Основное использование: резьба по дереву, бамбуку, обычной печатной плате, ПВХ, ПММА, пластику, двухцветную доску (АБС) и другие неметаллы.

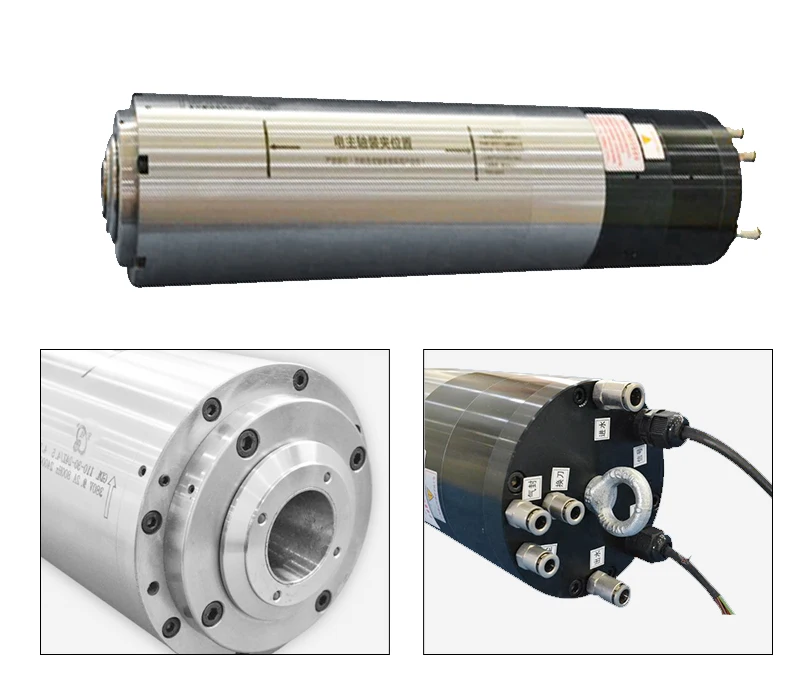

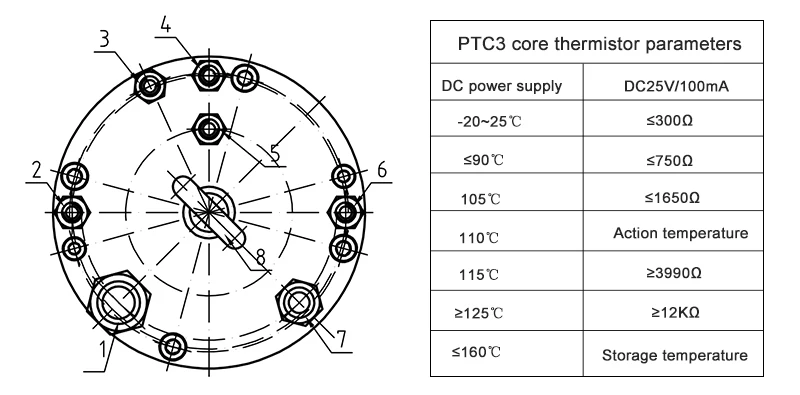

1. Шнур питания: трехцветный провод подключается к U, V, W фазе/желто-зеленый провод к земле

Линия контроля температуры: 110 ℃ термистор двухфазный подключен к Протектору контроля температуры

2. Выход охлаждающей воды: (конец 2 и 6 соединительных 8/6 шланга)

3. Изменение ножа и давление удаления пыли: 0,2-0.3MPa (6/4 шланг)

4. Давление воздушного уплотнения: 0,1-0.2MPa (6/4 шланг)

5, разгрузчик Входное давление: 0.70MPa (6/4 шланг)

6. Вход охлаждающей воды: головка насоса 12 м (Не подключайте неправильно!)

7. Номер переключателя приближения: подвесной нож и разгрузочный нож два NPN (нормально открытый) N.O
Бесконтактное соединение переключателя: коричневое соединение провода + 24VDC синее соединение провода 0VDC
Сигнал нагрузки подключен к + 24VDC на одном конце/черный провод на другом конце

8. Ручка кольца: установка и использование

1. Двойная уплотнительная и воздушная уплотнительная структура

Уникальная двойная герметичная структура воздушного уплотнения значительно улучшает Пыленепроницаемость и водонепроницаемость, широко используется в медных, алюминиевых, стальных и других золотых резках, резке и резке камня, а также в обрабатывающем центре с ЧПУ

2. Оснащен стандартными коническими отверстиями BT30

Концы вала соединены со стандартными коническими отверстиями BT30. Шпиндель принимает 4 импортированных высокоточных подшипников P4, что эффективно обеспечивает работу и точность обработки шпинделя

● Рабочая температура шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

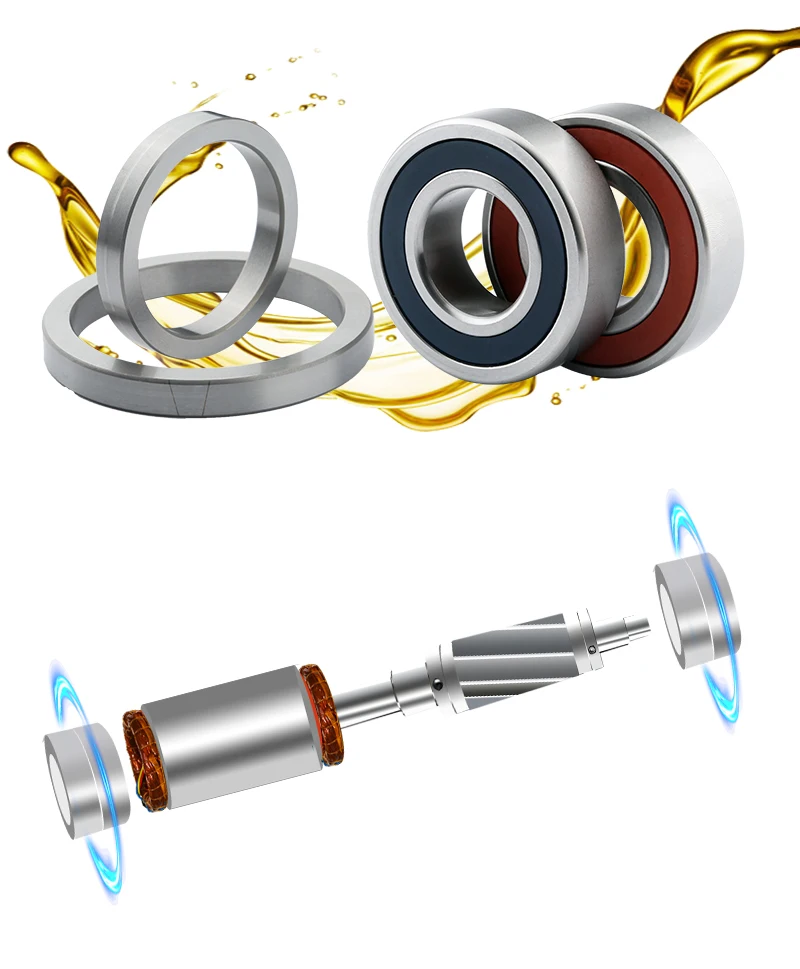

P4 Полностью герметичные Угловые контактные керамические подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

1. Наш главный вал использует 4 подшипника.

2. Подшипники устойчивы к высокой температуре и низкой температуре

3. Керамические шариковые подшипники имеют низкое трение, низкий уровень шума и длительный срок службы.

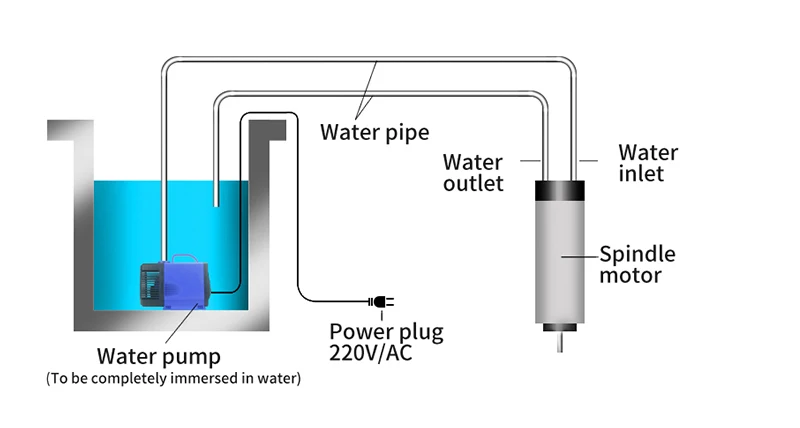

● Шпиндель с водяным охлаждением должен использоваться вместе с водяным насосом. В противном случае шпиндель быстро сломается.

● Двигатель шпинделя переменного тока должен использоваться вместе с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор немедленно сломаются.

● При использовании шпинделя шум отличается от ранее, поэтому немедленно прекратите работу шпинделя. Вам нужно заменить подшипник шпинделя.

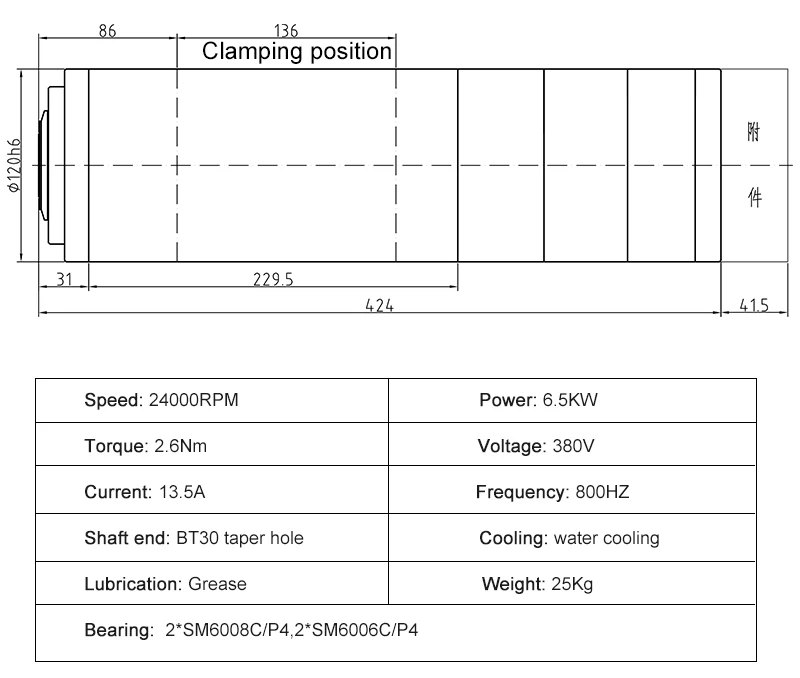

1. Электрический шпиндель должен быть установлен в положении зажима, в противном случае это легко привести к повреждению подшипника!

2. Шпиндель должен быть полностью остановлен, чтобы изменить инструмент, и кнопка изменения ручного инструмента не должна работать, когда шпиндель вращается, в противном случае это легко вызвать затвор шпинделя!

3. Сжатый воздух должен быть чистыми и сухими, точность фильтрации 0,1 микрон! Уплотнение воздуха Обычно открывается. Рекомендуется использовать двухступенчатую фильтрацию. Точность фильтрации-0,5 микрон/0,1 микрон, и воздушный фильтр оборудован с self-слив устройства.

Информация о компании и контактная информация

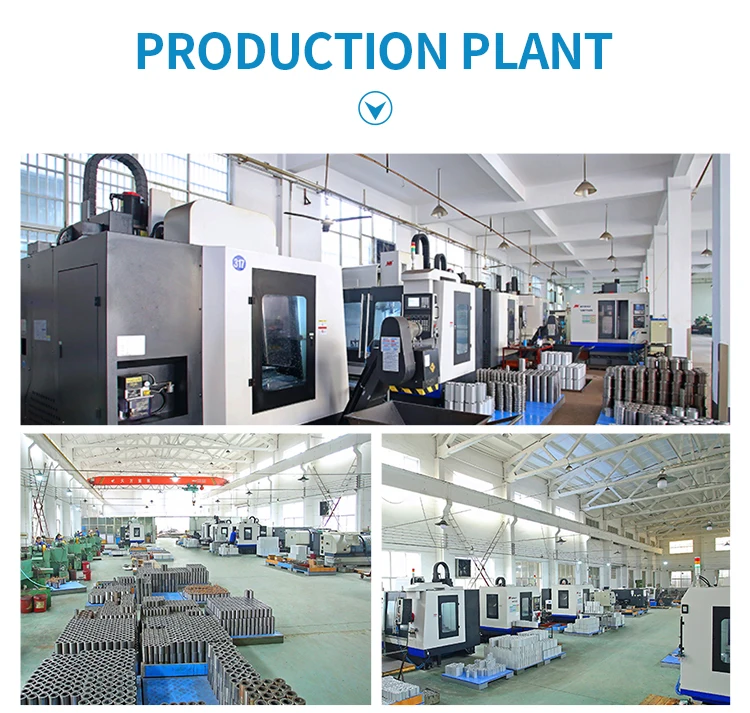

Jinan Hongyang CNC Machinery Co., Ltd. была основана в 2008 году. Есть более чем 100 работников и инвентаризации площадь 10000 квадратных метров. В основном занимается гравировальным станком, включая Шпиндельный двигатель, преобразователь частоты, шаговый двигатель, привод, гибридный серводвигатель, серводвигатель, контроллер серии richaito dsp, weihong или Контроллер nc studio, водяной насос для охлаждения шпинделя, насос для смазочного масла, датчик инструмента, концевые датчики, вакуумные насосы с водяным охлаждением, Вакуумные насосы с воздушным охлаждением, источники питания, трансформаторы, коробки передач, стойки, рельсы, слайдеры или блоки, зажимы для инструментов ISO30, Кабельные цепи, пылезащитные крышки шпинделя, пылесосы и другие аксессуары для гравировального станка, добро пожаловать на ваш запрос.
