Обзор:

220V четырехканальный Modbus триггерный релейный модуль оснащен зрелый и стабильный 8-битный MCU и RS485 уровень коммуникационная микросхема. С использованием стандартных с протоколом MODBUS RTU ptz-камеры формат RS485 протокол передачи данных, он может осуществить 4-канальный входной сигнал обнаружения и 4-Канальный Релейный выход, которая используется для цифрового обнаружения или контроля мощности.

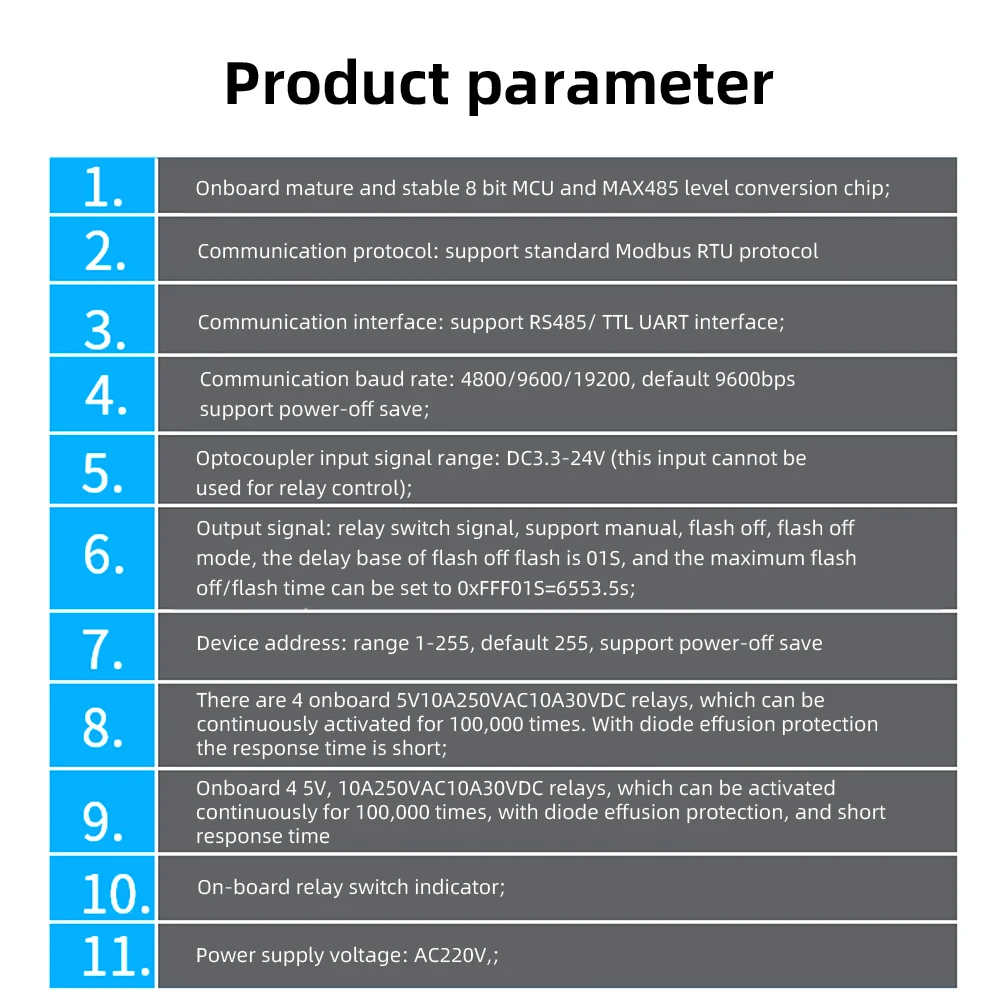

Функциональные характеристики:

1, бортовой зрелый и стабильный 8-битный MCU и MAX485 чип преобразования уровня;
2. Протокол связи: Поддержка стандартного протокола Modbus RTU;
3. Коммуникационный интерфейс: поддержка интерфейса RS485/TTL UART;
4. Скорость передачи данных: 4800/9600/19200, по умолчанию 9600bps, поддержка энергосбережения;
5, диапазон входного сигнала оптопары: DC3.3-24V (этот вход не может использоваться для управления реле);
6, Выход сигнала: релейный переключатель сигнала, поддержка по эксплуатации, кабель для съемной вспышки, кабель для съемной вспышки режим, кабель для съемной вспышки мерцание/мигание Задержка включения/выключения основание 0,1 S, максимальное время выключения/выключения вспышки можно установить на 0xFFFF * 0,1 S = 6553.5S;
7, адрес устройства: диапазон 1-255, по умолчанию 255, поддержка отключения питания;
8, скорость передачи данных, входной сигнал, состояние реле, адрес устройства может считываться по/команде;
9, бортовой 4 5V, 10A/250V AC 10A/30V реле постоянного тока, который может быть активированный непрерывно для 100000 раз, защитой от диода, и короткое время отклика:
10, бортовой реле индикатор светильник;
11, напряжение источника питания: ac220в

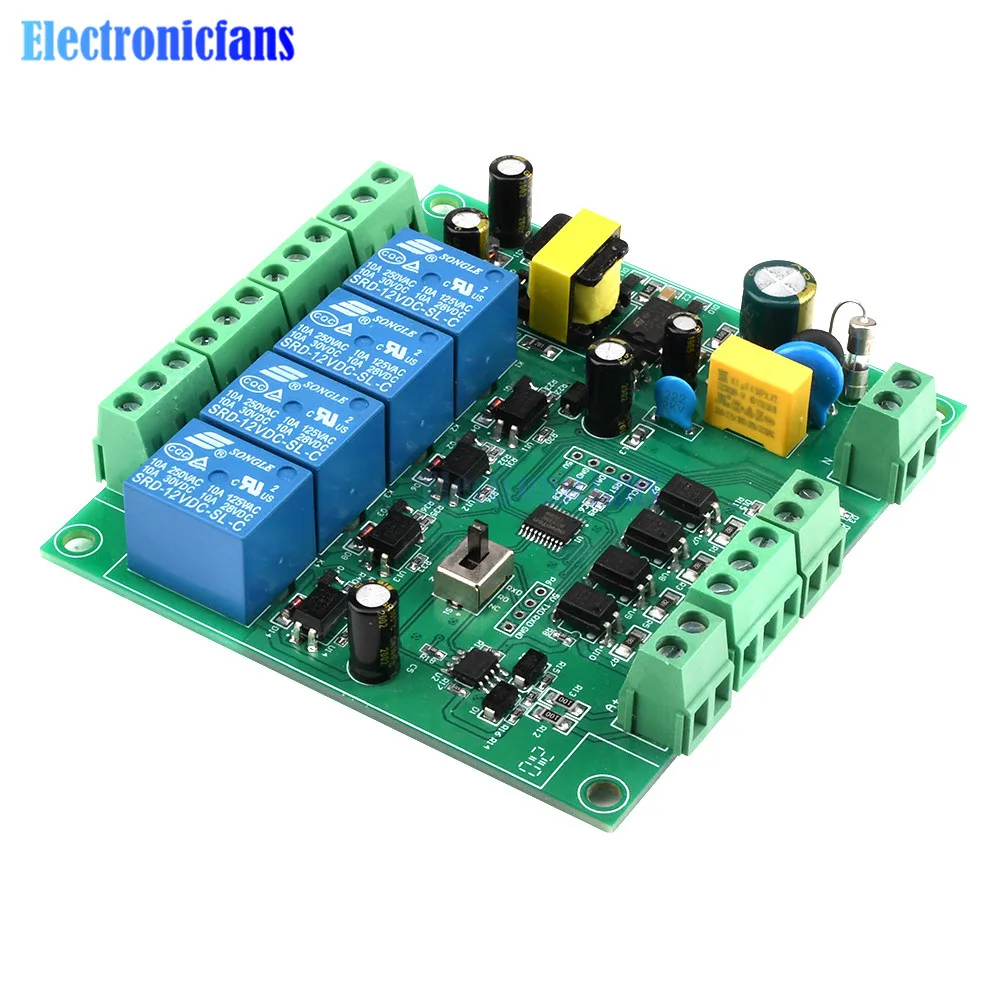

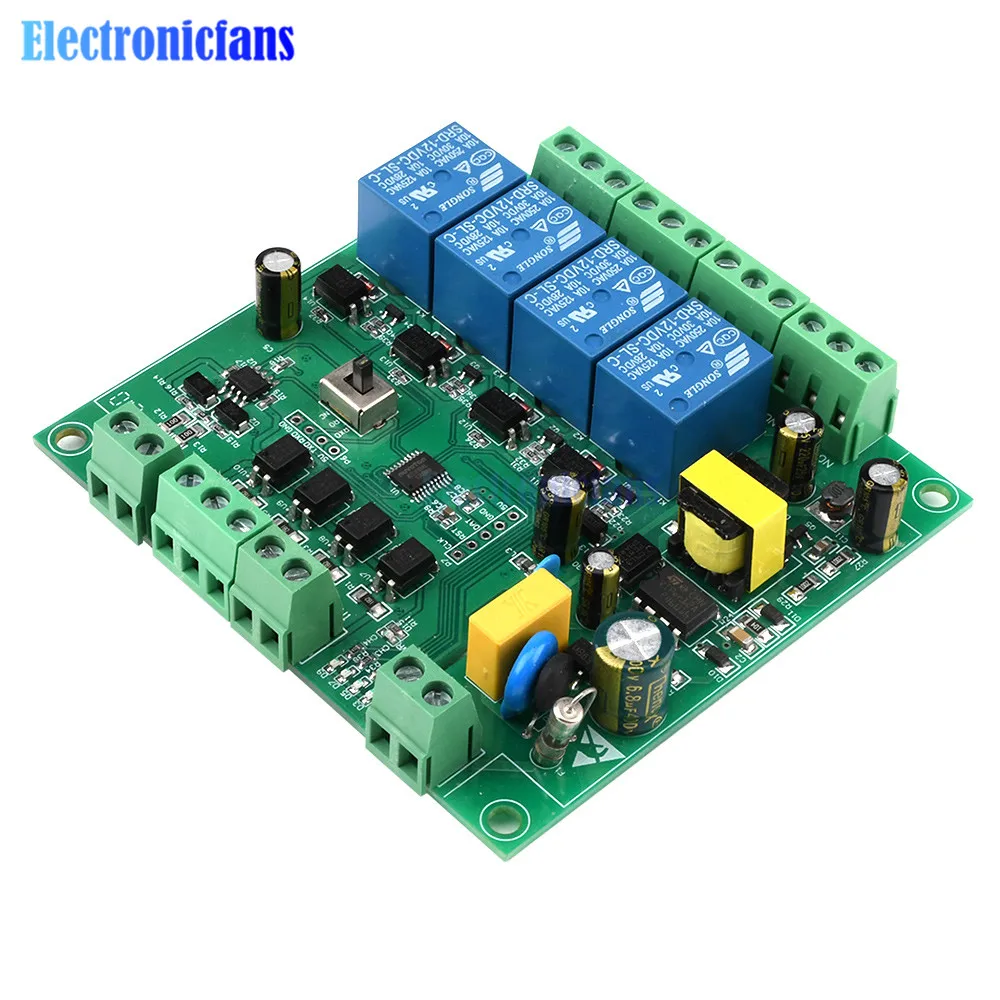

Описание оборудования:

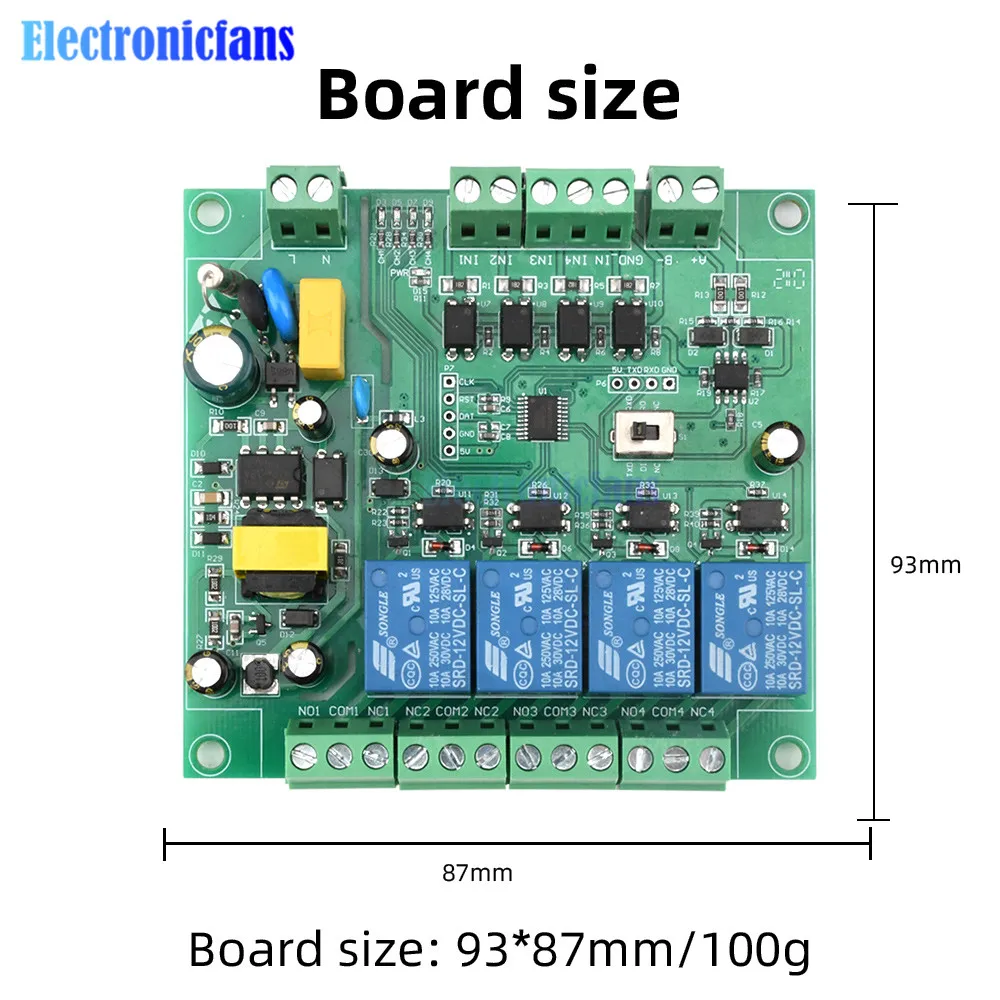

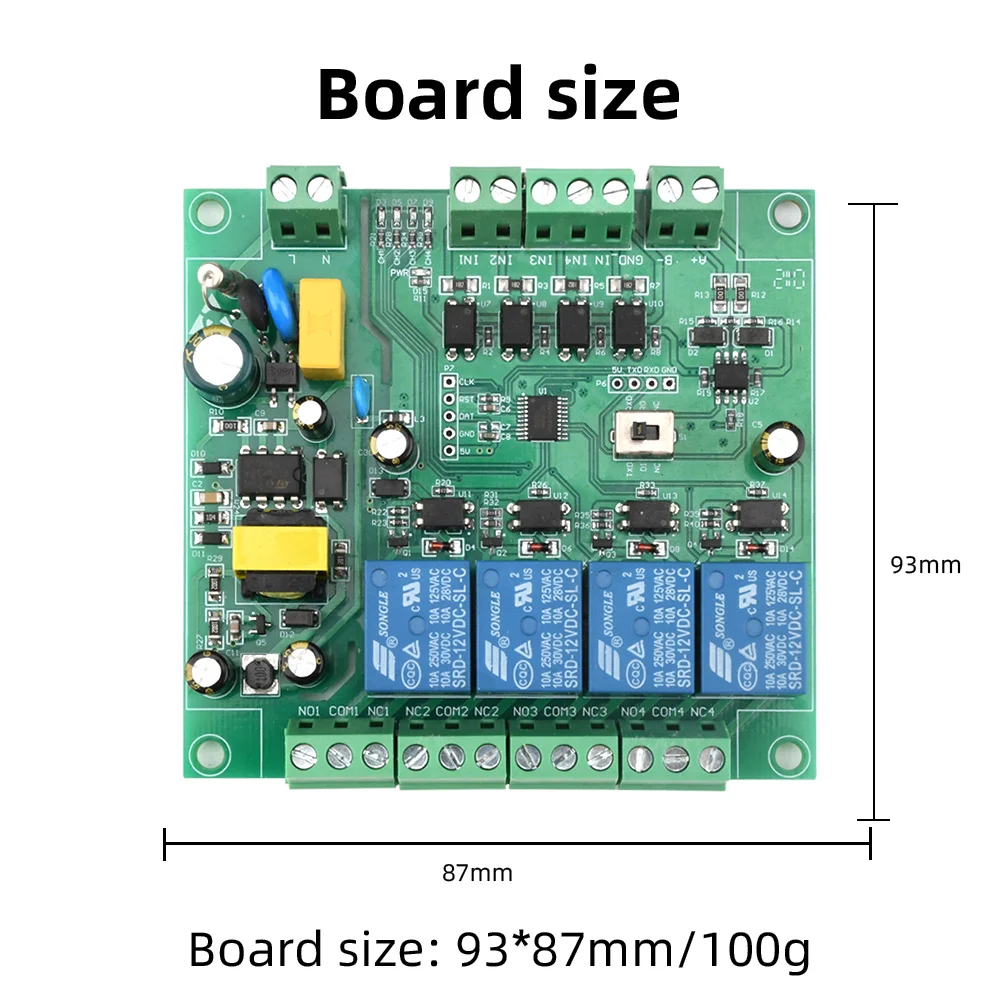

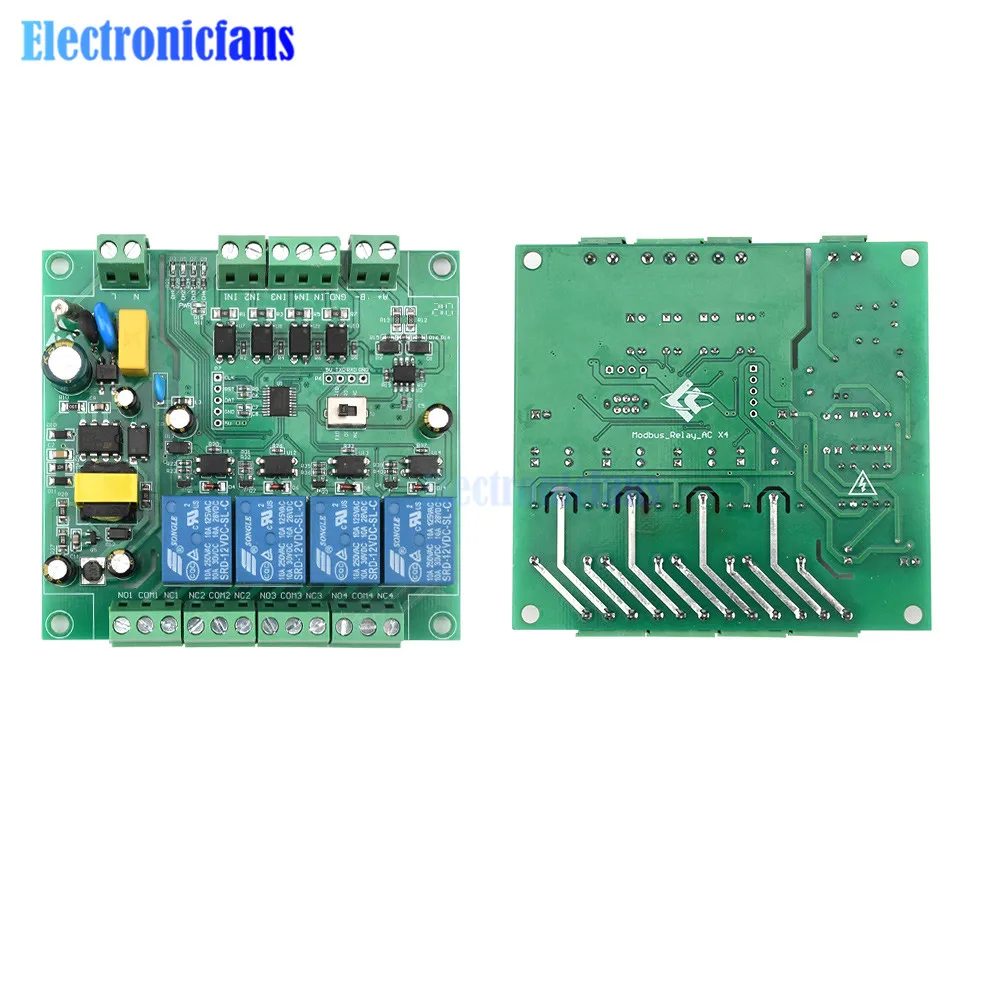

1. Размер платы: 93*87 мм/100 г

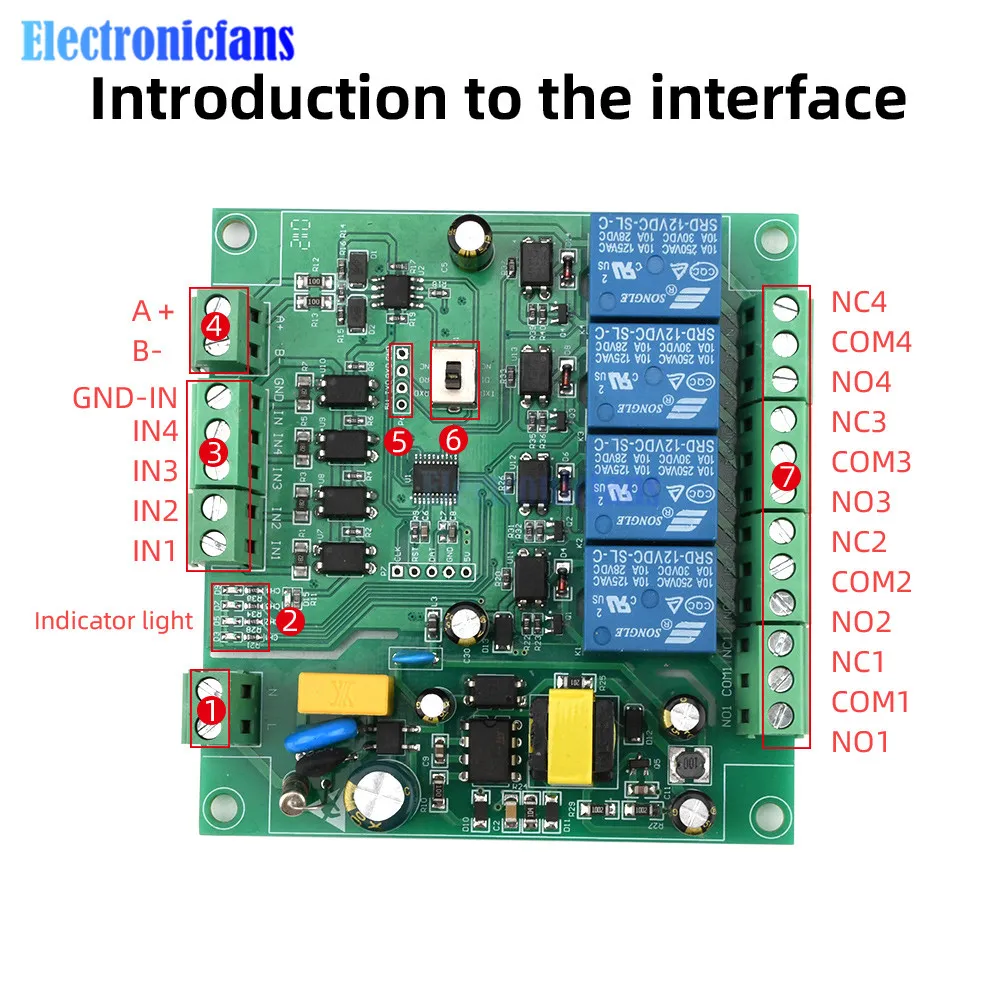

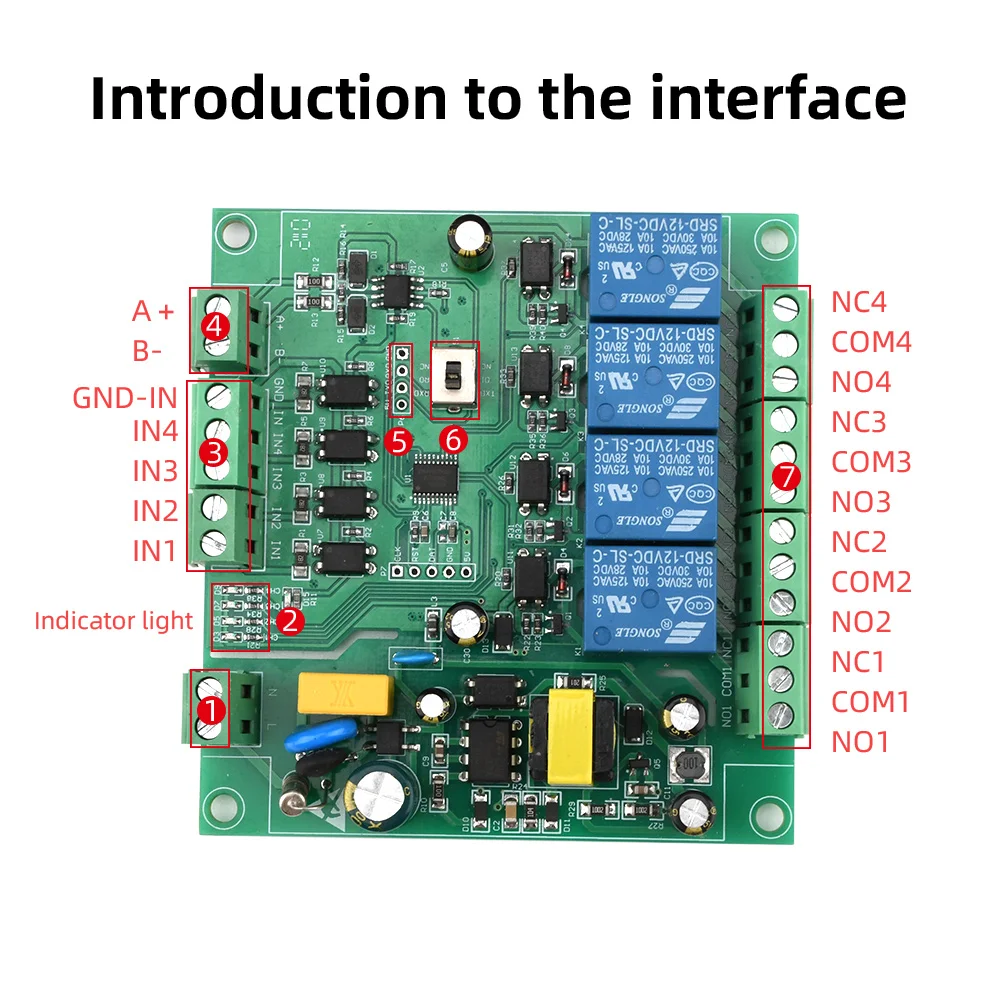

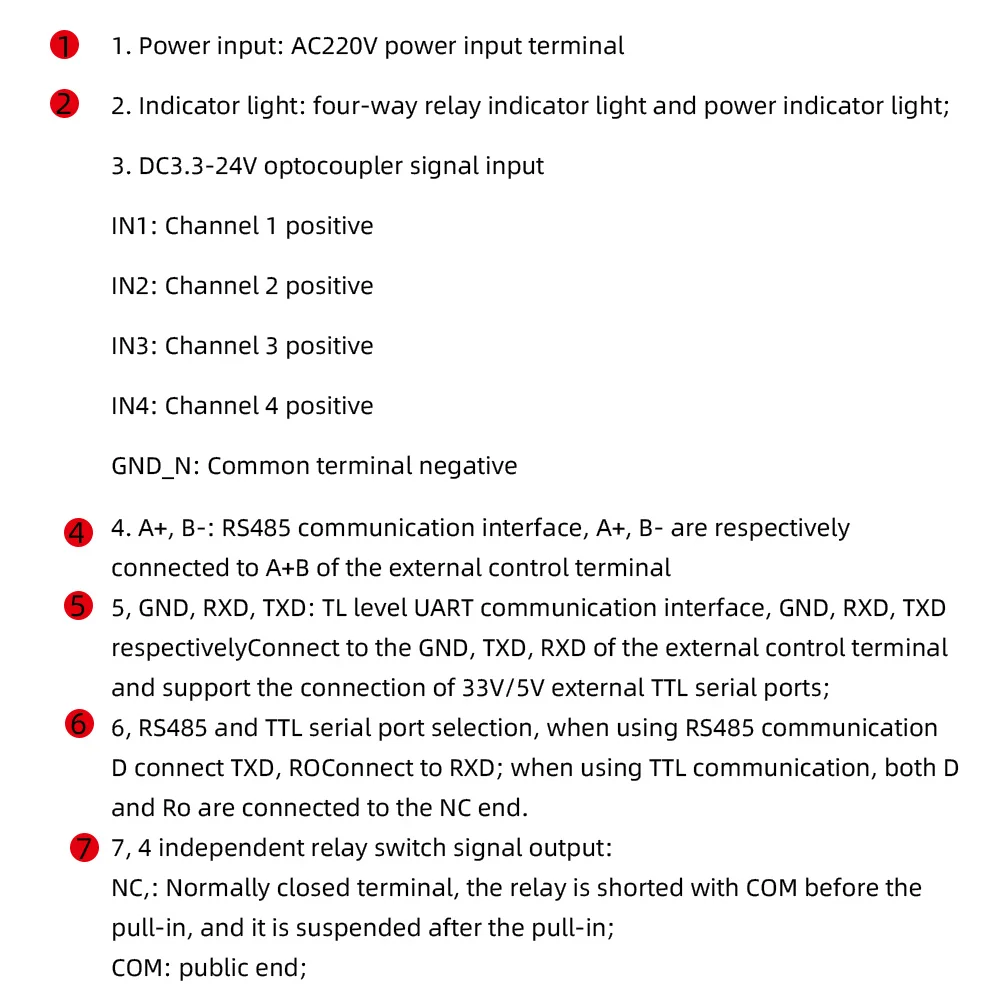

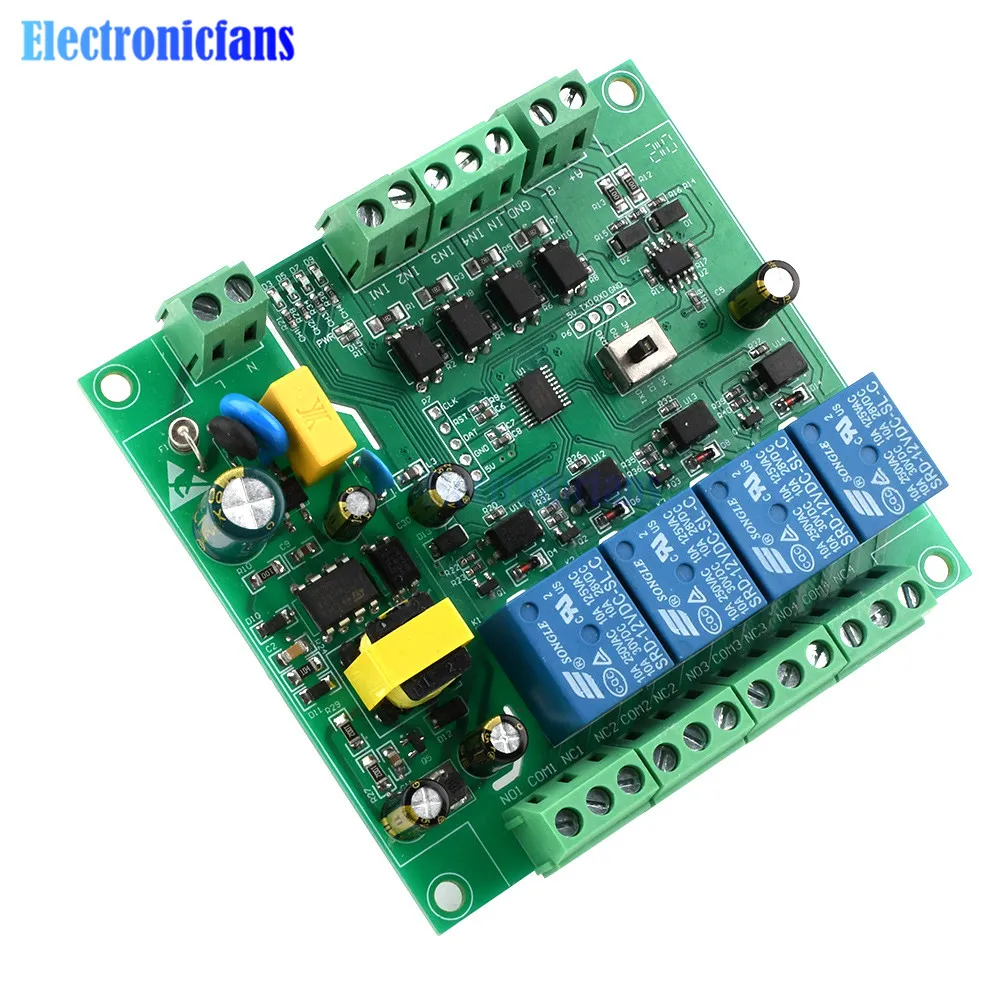

Описание интерфейса:

1. Входная мощность: 220 В переменного тока Входная мощность терминала;
2. Световой светильник: четырехходовой индикатор реле светильник и индикатор питания светильник;
3.DC3.3-24V оптопара Входной сигнал:
В 1: канал 1 положительный
IN2: канал 2 положительных
IN3: канал 3 положительных
IN4: 4 канала положительный
GND_IN: общий терминал отрицательный
4.A +, B-: Интерфейс связи RS485, A +, B-соответственно подключены к A +, B-внешнего управляющего терминала;
5.GND, RXD, TXD: TTL коммуникационная плата интерфейса UART, GND, RXD, TXD соответственно подключены к GND, TXD, RXD внешнего управляющего терминала, И поддерживают подключение 3,3 V/5В внешняя TTL последовательный порт;
6. Выбор последовательного порта RS485 и TTL. При использовании связи RS485, DI подключается к TXD и RO подключается к RXD; При использовании TTL связи, и DI и RO подключаются к терминалу NC.
7,4 независимый релейный переключатель Выходной сигнал:
NC,: Нормально закрытый, реле короткое-соединено с COM до того как оно закрыто, и оно приостановлено после того как оно закрыто;
COM: открытый конец;
НЕТ: обычно открытый конец, реле приостановлено до закрытия, и коротко до COM после закрытия.

Описание инструкции Modbus RTU:

Устройства Modbus выполняют соответствующие операции, получая инструкции Modbus RTU от внешнего управляющего терминала (например, хост-компьютер/MCU). Рамки инструкций обычно состоят из адреса устройства, функционального кода, адреса регистрации, данных регистрации и контрольного кода. Длина оправы и код функции связаны. Как правило, первым байтом каждого кадра данных является адрес устройства, диапазон которого может быть установлен 1-255, по умолчанию 255 (ie 0xFF), И последние 2 байта-это контрольный код CRC.
Предполагая, что адрес устройства 255, обычно используемые команды Modbus RTU следующие:
1. Включите реле № 1 (ручной режим)
Отправка: FF 05 00 00 FF 00 99 E4
Возврат: FF 05 00 00 FF 00 99 E4
Примечания: (1) 3-4 байта отправленного кадра представляют адрес реле. Адреса реле 1-РЕЛЕ 8-0x0000, 0x0001,0x0002, 0x0003, 0x0004, 0x0005, 0x0006, 0x0007
(2) 5-6 байт передающего кадра представляют данные, 0xFF00 представляет открытие реле, и 0x0000 представляет закрытие реле
2. Выключите реле № 1 (ручной режим)
Отправка: FF 05 00 00 00 00 D8 14
Возврат: FF 05 00 00 00 00 D8 14
3. Включите реле № 2 (ручной режим)
Отправка: FF 05 00 01 FF 00 C8 24
Возврат: FF 05 00 01 FF 00 C8 24
4. Выключите реле № 2 (ручной режим)
Отправка: FF 05 00 01 00 00 89 D4
Возврат: FF 05 00 01 00 00 89 D4
5. Включите все реле
Отправка: FF 0F 00 00 00 08 01 FF 30 1D
Возврат: FF 0F 00 00 00 08 41 D3
6, закройте все реле
Отправка: FF 0F 00 00 00 08 01 00 70 5D
Возврат: FF 0F 00 00 00 08 41 D3
7, установите адрес устройства на 1
Отправка: 00 10 00 00 00 01 02 00 01 6A 00
Возврат: 00 10 00 00 00 01 02 00 01 6A 00
Примечания: 9 байт 0x01 кадра отправки-это адрес написанного устройства
8. Установите адрес устройства на 255
Отправка: 00 10 00 00 00 01 02 00 FF EB 80
Возврат: 00 10 00 00 00 01 02 00 FF EB 80
Примечания: 9 байт отправленного кадра, 0xFF-это адрес написанного устройства
9, чтение адреса устройства
Отправка: 00 03 00 00 00 01 85 дБ
Возврат: 00 03 02 00 FF C5 C4
Примечания: 5-й байт возвращаемого кадра, 0xFF-это адрес устройства
10. Чтение статуса реле
Отправка: FF 01 00 00 00 08 28 12
Возврат: FF 01 01 01 A1 A0
Примечания: Bit0 -- Bit7 4-го байта возвращаемого кадра 0x01 представляют реле 1 -- РЕЛЕ 8, 0 закрыто, 1 открыт
11. Считывание статуса ввода оптопары
Отправка: FF 02 00 00 08 6C 12
Возврат: FF 02 01 01 51 A0
Примечания: IN1--IN8 4-го байта возвращаемой рамы 0x01 представляет входной сигнал оптопары 1 -- оптопары 8, 0 представляет низкий уровень, и 1 представляет высокий уровень
12, установите скорость передачи данных до 4800
Отправка: FF 10 03 E9 00 01 02 00 02 4A 0C
Возврат: FF 10 03 E9 00 01 C5 A7
Примечания: 9 байт отправленного кадра-это значение скорости передачи данных, 0x02, 0x03 и x04 представляют 4800, 9600, 19200 соответственно
13, установите скорость передачи данных до 9600
Отправка: FF 10 03 E9 00 01 02 00 03 8B CC
Возврат: FF 10 03 E9 00 01 C5 A7
14, установите скорость передачи данных до 19200
Отправка: FF 10 03 E9 00 01 02 00 04 CA 0E
Возврат: FF 10 03 E9 00 01 C5 A7
15, чтение скорости передачи данных
Отправка: FF 03 03 E8 00 01 11 A4
Возврат: FF 03 02 00 04 90 53
Примечание: 5-й байт возвращаемого кадра представляет скорость передачи данных, 0x02, 0x03 и x04 представляют 4800, 9600, 19200 соответственно
16, Включите реле № 1 (режим закрытия вспышки 2S)
Отправка: FF 10 00 03 00 02 04 00 04 00 14 C5 9F
Возврат: FF 10 00 03 00 02 A4 16
Примечания: (1) 3-4 байта передающего кадра представляют адрес реле, адреса реле 1-реле 8-0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026
(2) 10th-11th байт направляющего рамка представляет собой задержки заданное значение, то такая задержка основание 0,1 S, таким образом, время задержки 0x0014*0,1 = 20*0,1 S = 2S, и реле автоматически отключается после 2S.
17, выключите реле № 1 (режим вспышки 3S)
Отправка: FF 10 00 03 00 02 04 00 02 00 1E A5 99
Возврат: FF 10 00 03 00 02 A4 16
Примечания: (1) 3-4 байта передающего кадра представляют адрес реле, адреса реле 1-РЕЛЕ 8-0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026
(2) 10th-11th байт отправляемого рамка представляет собой задержки заданное значение, то такая задержка основание 0,1 S, таким образом, время задержки 0x001E * 0,1 = 30*0,1 S = 3S, И реле автоматически отключается после 3S

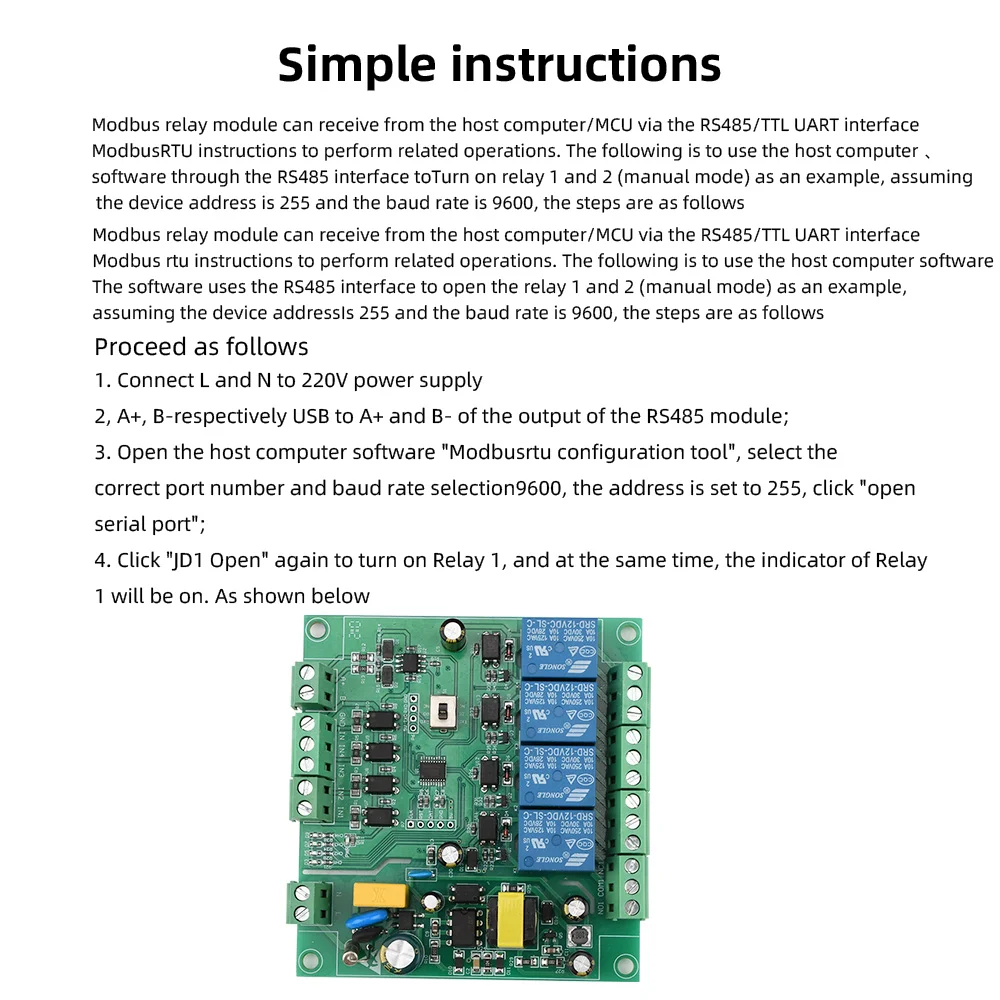

Простые инструкции:

Релейный модуль Modbus может получать команды Modbus RTU от главного компьютера/MCU через интерфейс RS485/TTL UART для выполнения связанных операций. Ниже приведен пример использования программного обеспечения хост-компьютера для открытия реле 1 и 2 (ручной режим) через интерфейс RS485. Предположим, что адрес устройства 255 и скорость передачи данных составляет 9600, шаги следующие:
1, L и N подключены к источнику питания 220 В;
2,A +, B-соответственно USB к A + и B-выходного терминала модуля RS485;

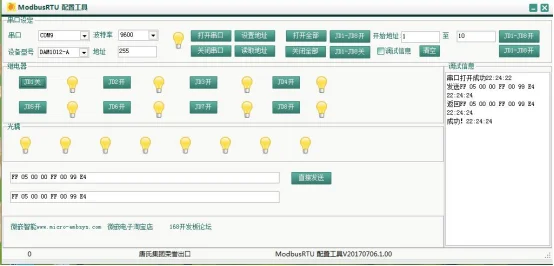

3, Откройте программное обеспечение хост-компьютера «ModbusRTU configuration tool», выберите правильный номер порта, выберите 9600 для скорости передачи данных, установите адрес на 255 и нажмите «открыть последовательный порт»;

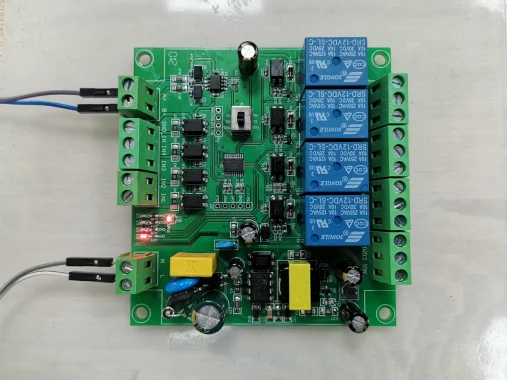

4, затем нажмите «JD1 открыть», чтобы включить реле 1, и индикатор реле 1 будет включен одновременно. Как показано ниже:

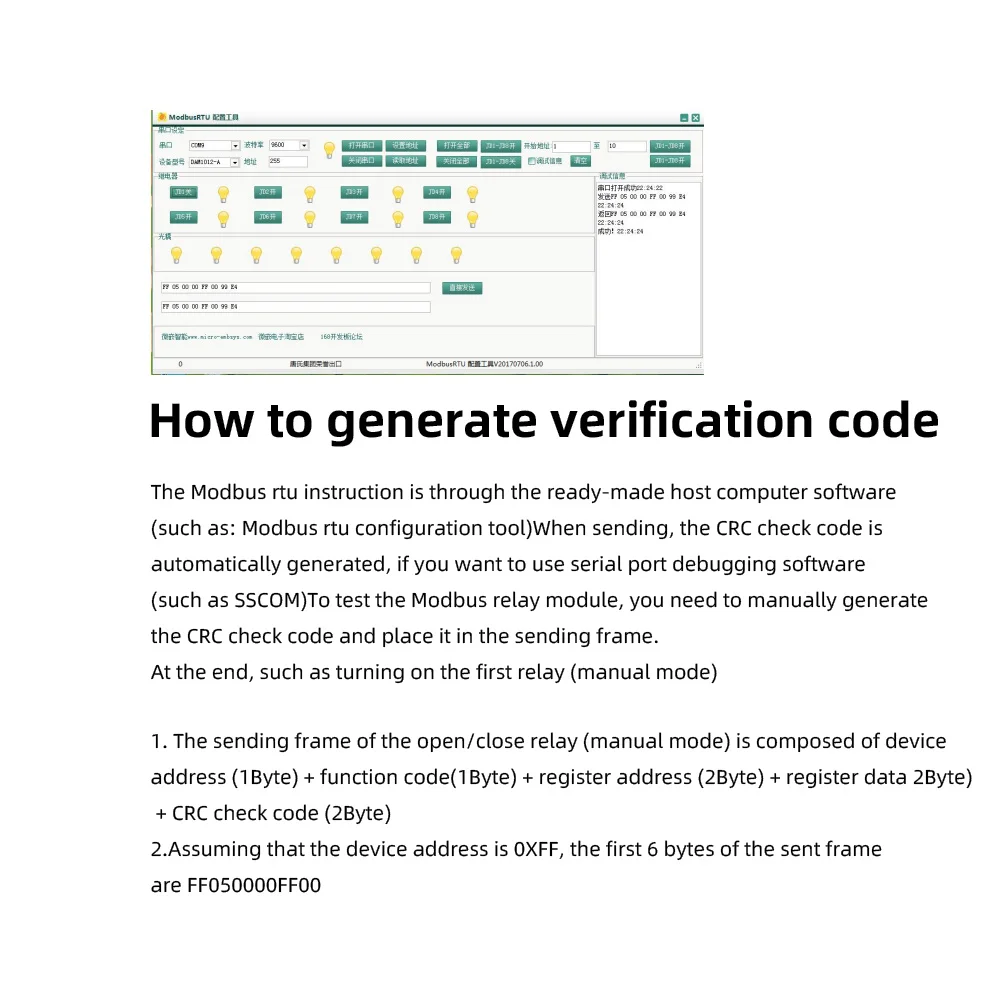

5. Как создать контрольный код
Когда инструкция Modbus RTU отправляется через готовое компьютерное программное обеспечение хоста (например: ModbusRTU configuration tool), код проверки CRC генерируется автоматически. Если вы хотите использовать программное обеспечение для отладки последовательного порта (например, SSCOM) для тестирования модуля реле Modbus, вам необходимо вручную сгенерировать CRC контрольный код помещается в конце кадра отправки, например, открытие первого реле (ручной режим):
1. Состав направляющей рамы для открытия/закрытия реле (ручной режим):
Адрес устройства (1 байт) + код функции (1 байт) + адрес регистрации (2 байта) + данные регистрации (2 байта) + контрольный код CRC (2 байта)
2. Предположим, что адрес устройства 0xFF, первые 6 байтов рамы отправки:
FF 05 00 00 FF 00

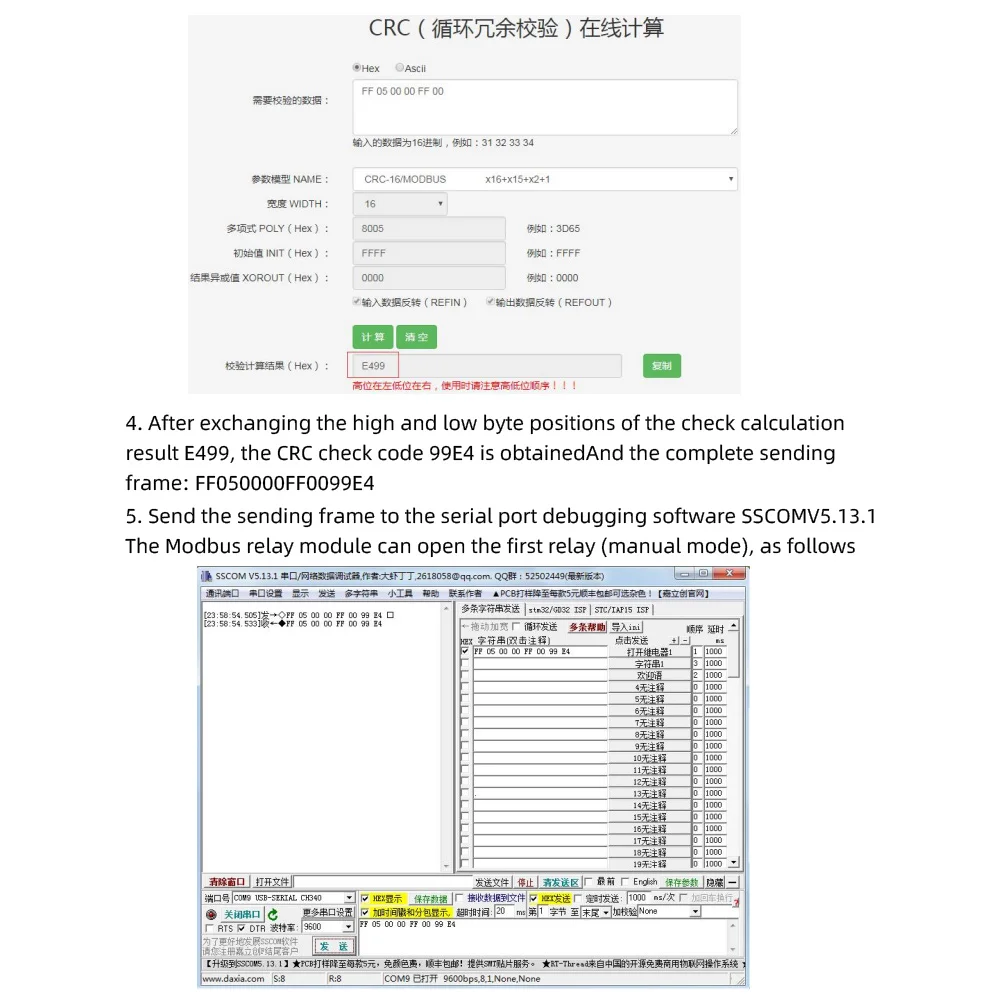

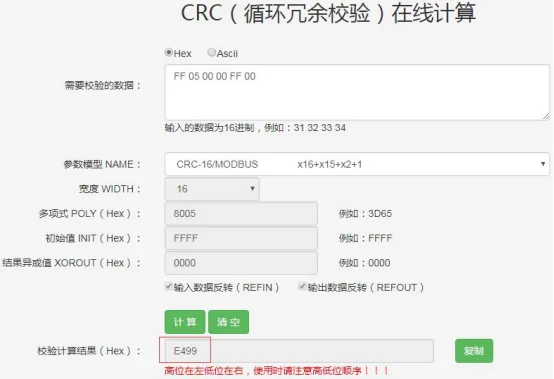

3. Используйте инструмент проверки CRC, чтобы найти код проверки для этих 6 байтов: http://www.ip33.com/crc.html

4. После обмена высокими и низкими байтовыми позициями результатов расчета проверки E499, получен код проверки CRC 99E4, и полная Рамка передачи: FF 05 00 00 FF 00 99 E4

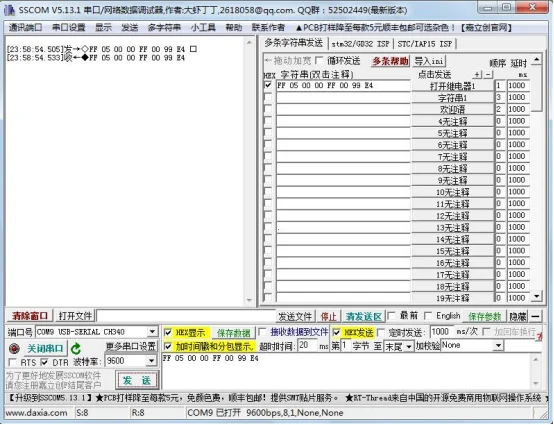

5. Отправьте рамку отправки к модулю реле Modbus через программное обеспечение для отладки последовательного порта SSCOM V5.13.1, чтобы открыть первое реле (ручной режим), следующим образом:

Для более подробной информации о инструкции Modbus RTU и способе использования хост-компьютера для управления реле Modbus, пожалуйста, обратитесь к нашей информации, спасибо!

Посылка включает в себя:

1 × AC 220V 4-канальный Релейный модуль с протоколом Modbus RTU ptz-камеры Питание модуль
