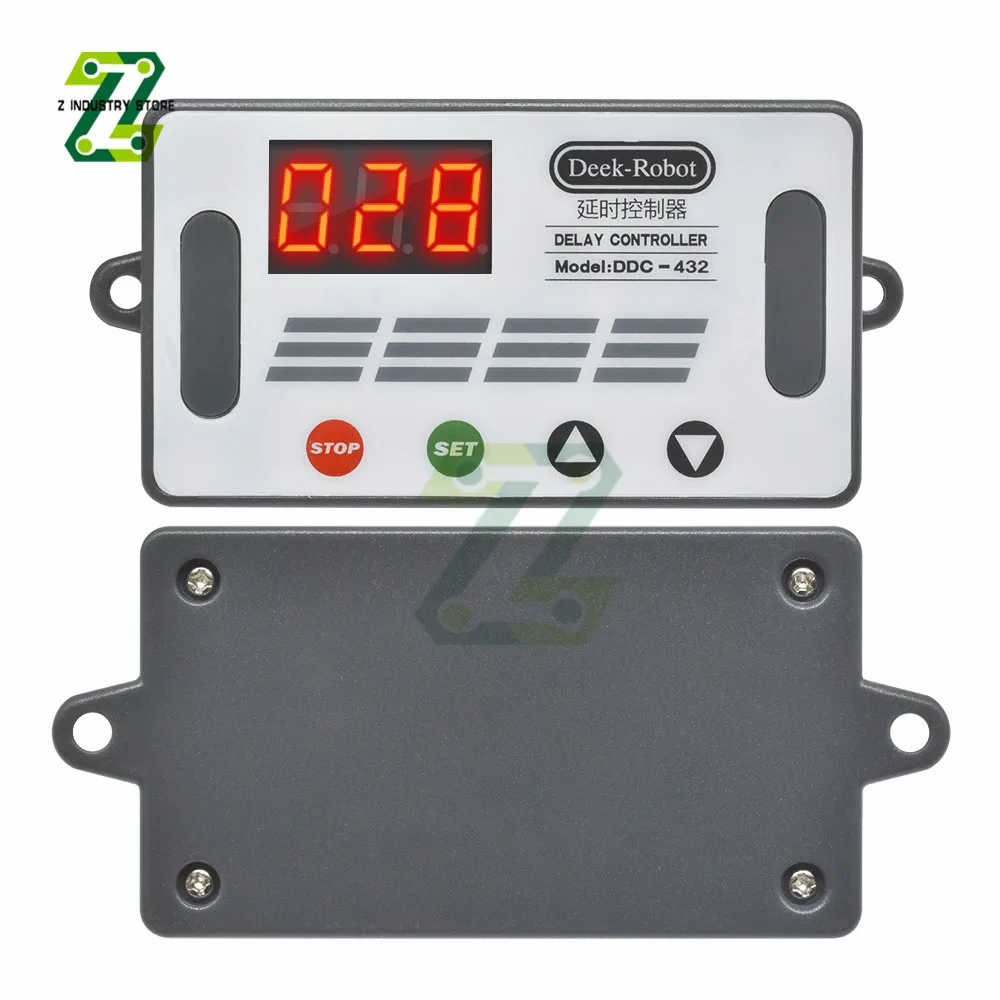

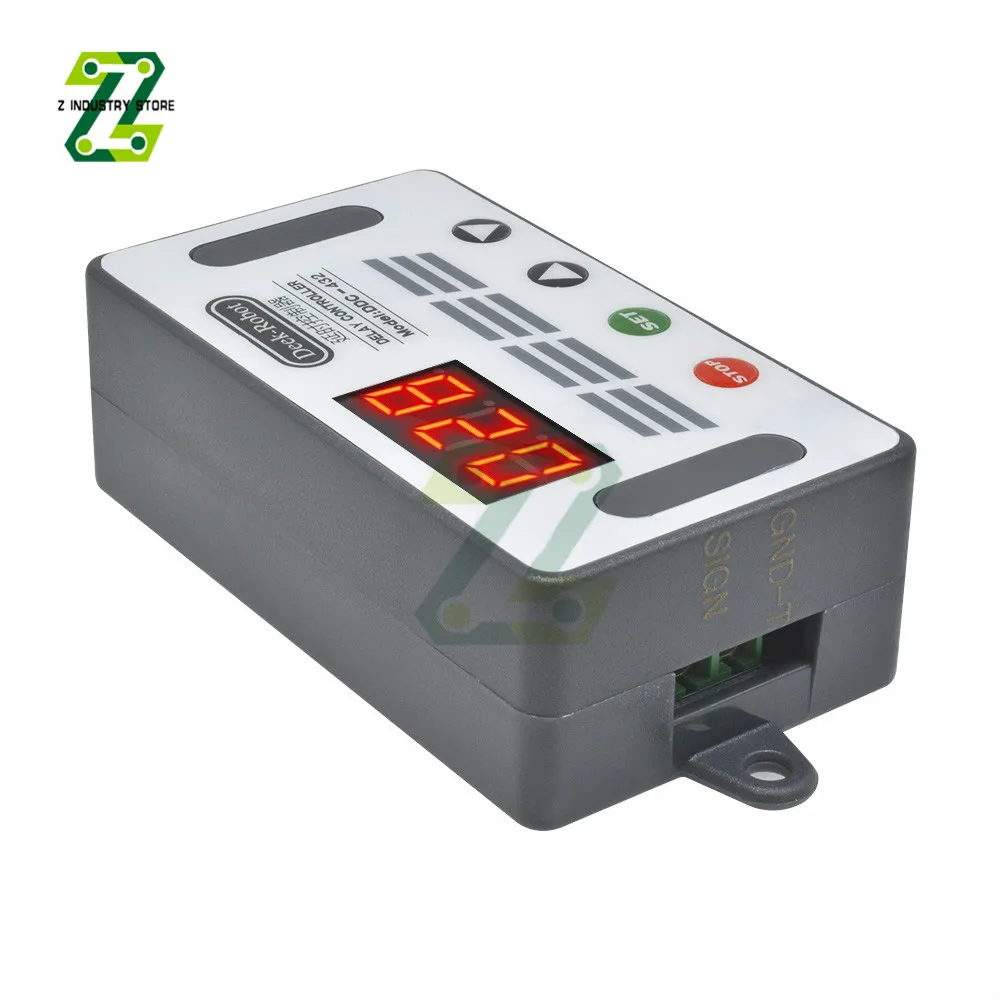

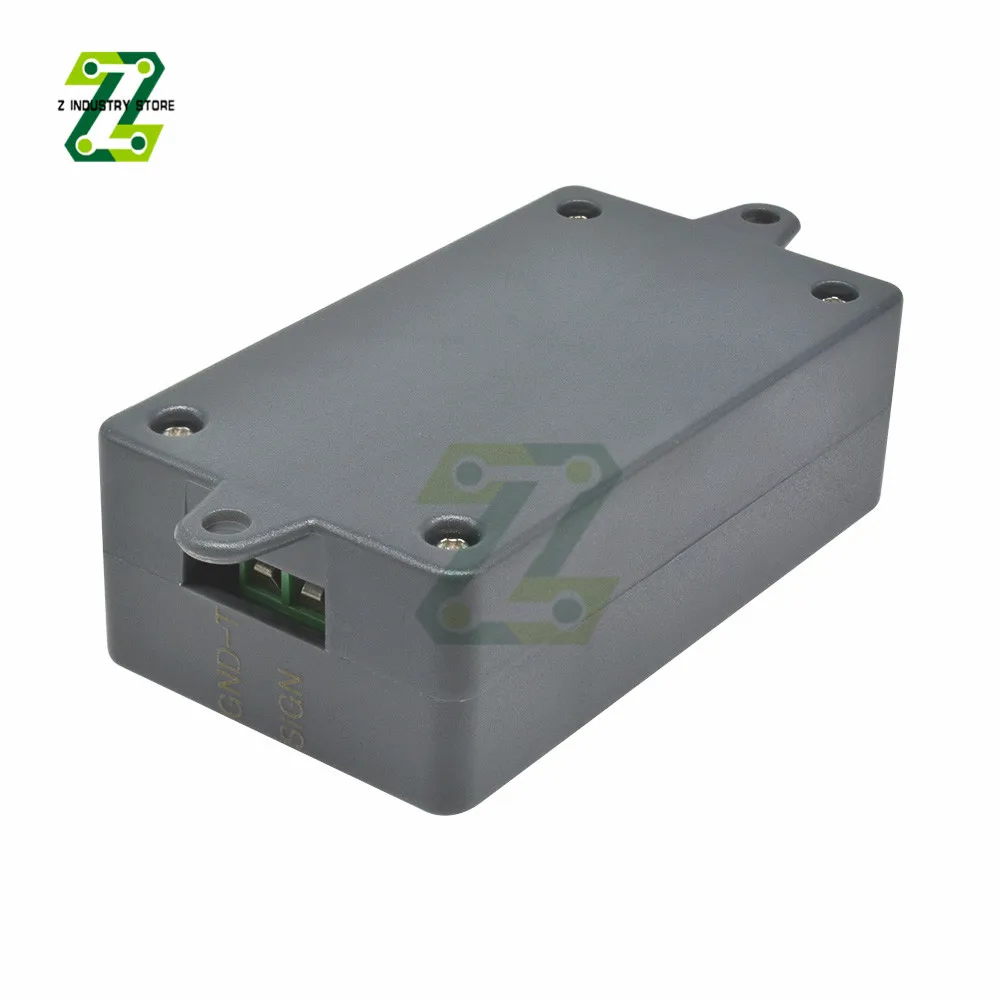

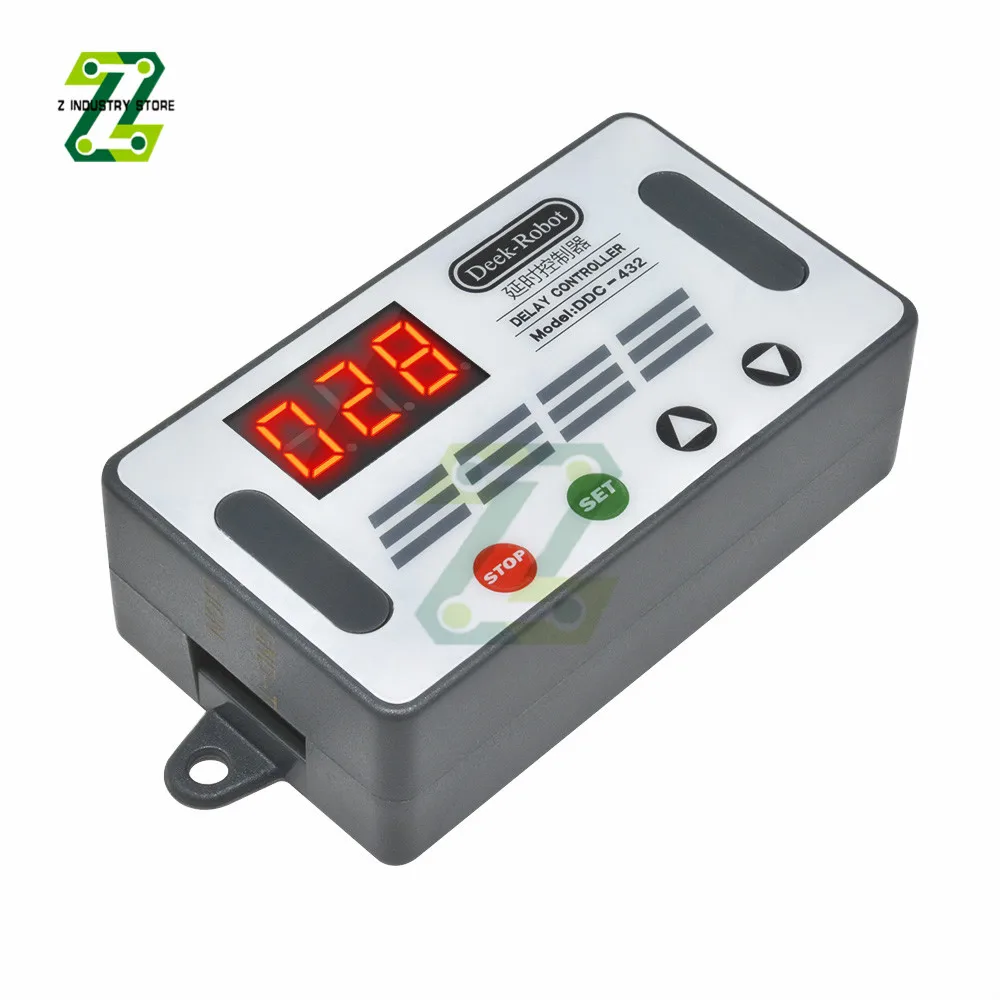

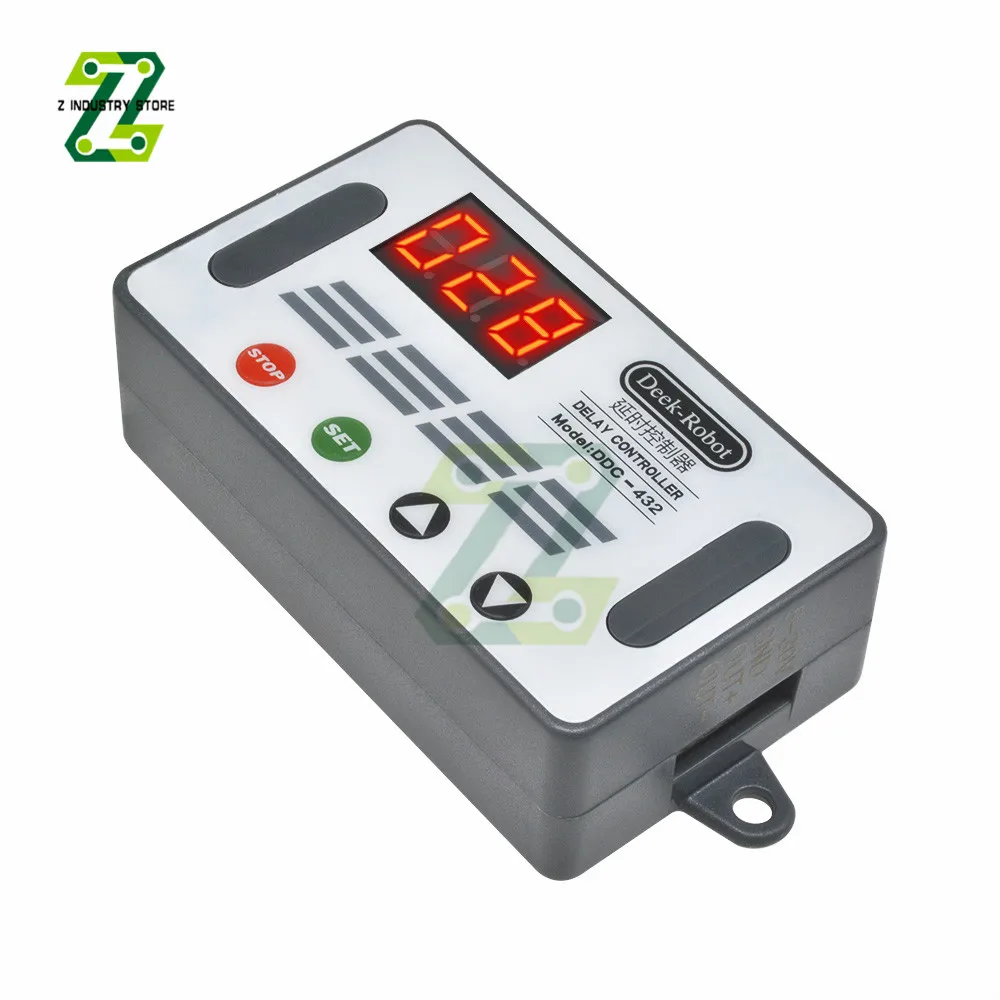

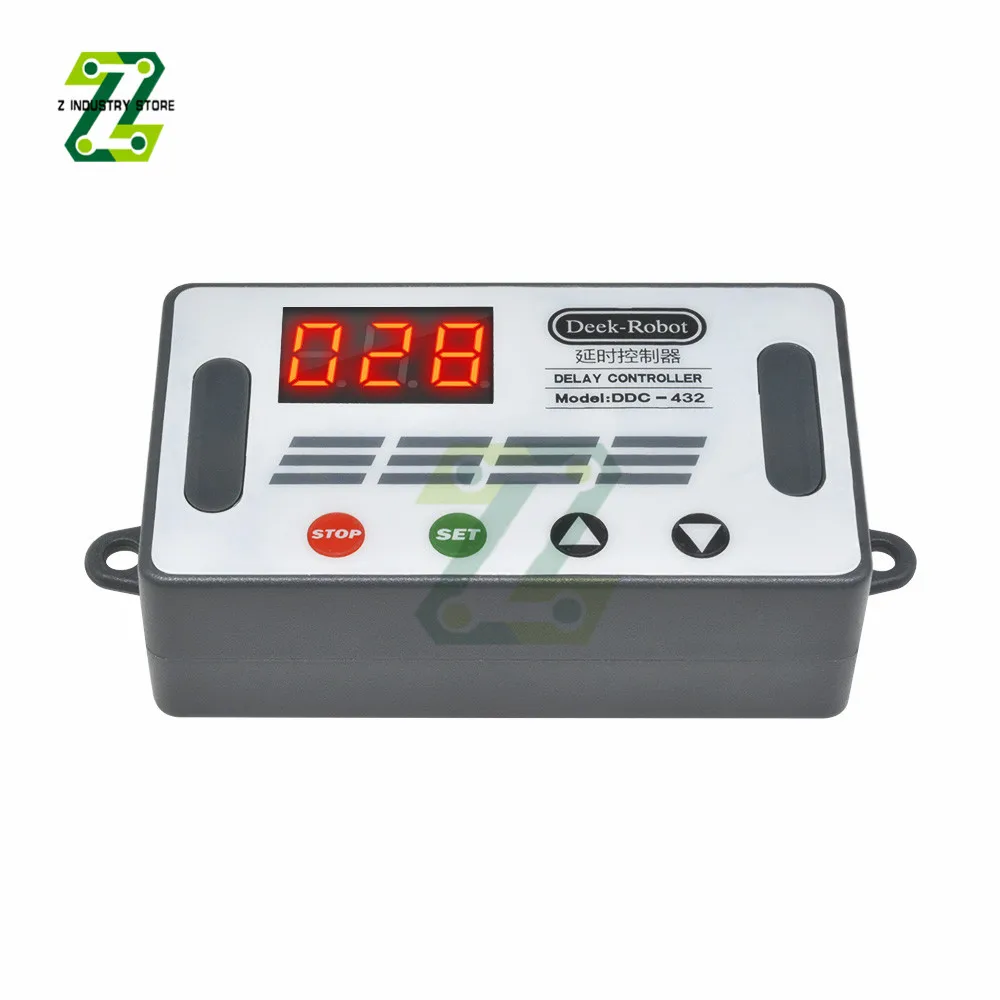

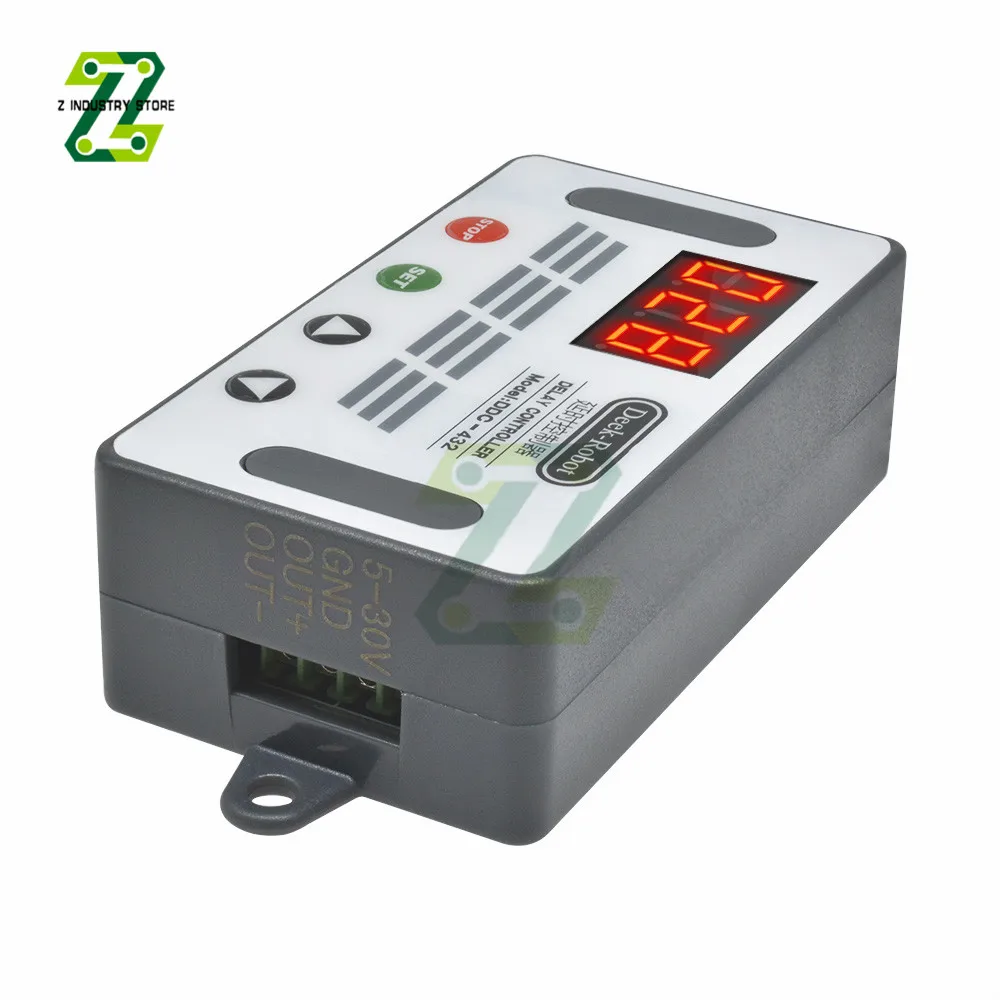

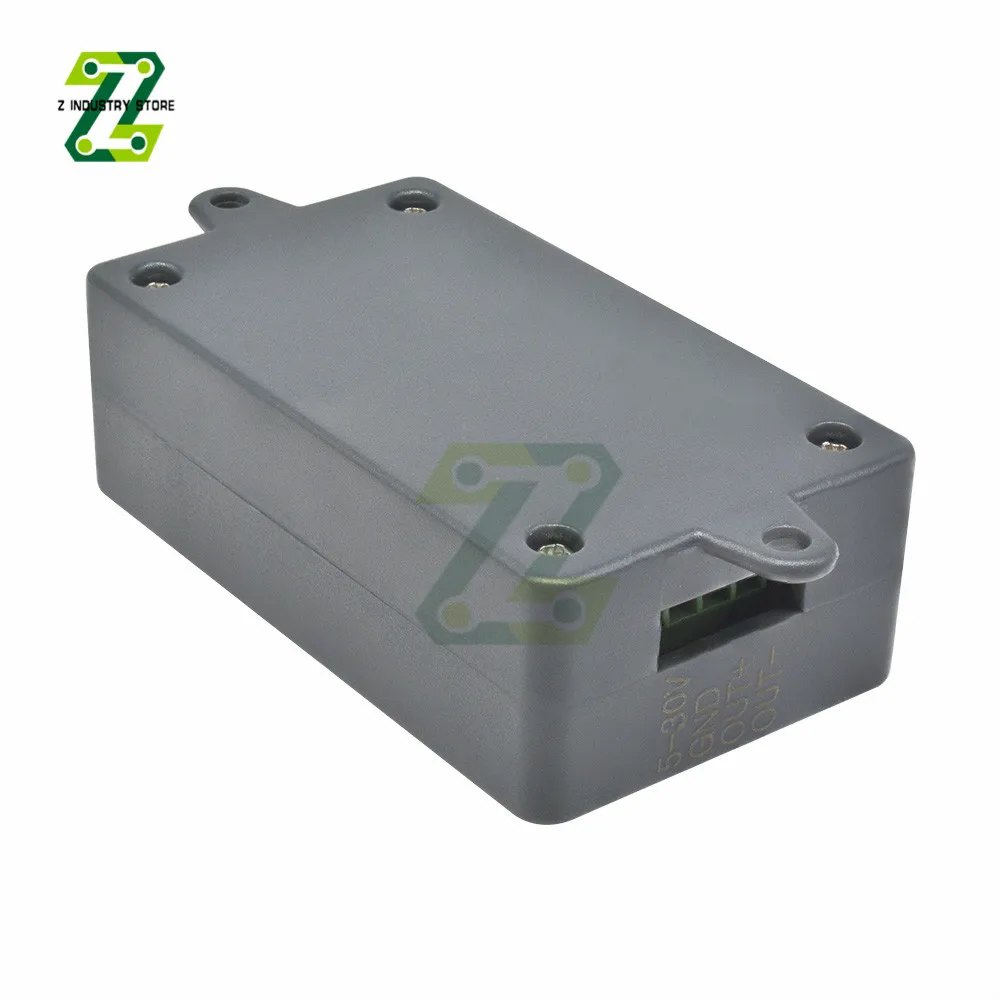

Реле задержки времени 5-30 В постоянного тока реле высокоуровневый триггер - купить

Купить Реле задержки времени 5-30 В постоянного тока реле высокоуровневый триггер

DC 5V-30V двойной МОП-реле задержки высокого уровня триггер светодиодный цифровой дисплей цикл таймер задержки переключатель

4-кнопочный 3-значный цифровая трубка двойной МОП-задержка плата управления

Двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, более высокий ток, сильная мощность, четкий и простой интерфейс, мощные функции, функция аварийной остановки с одной кнопкой (кнопка остановки),

С защитой обратного подключения, обратное соединение не горит, отключение памяти. Добавлен режим сна, после включения, без работы в течение 5 минут, автоматическое выключение дисплея, любой ключ для пробуждения! Вы можете установить различные параметры OP, CL, LOP, эти параметры независимы друг от друга, и функция сохранения параметров настройки и автоматического энергосбережения и т. д., почти отвечает всем потребностям!

Описание товара:

Рабочее напряжение: DC5V-DC30V (широкая защита напряжения от обратного подключения)

Источник сигнала триггера: высокоуровневый триггер DC3.0V-24V сигнал заземления и система заземления не находятся в одном месте, чтобы улучшить способность системы от помех, И его также можно короткое замыкание на землю самостоятельно

Выходная мощность: DC5V--36V постоянного тока, постоянный ток 15А при комнатной температуре, мощность 400 Вт! При дополнительных условиях охлаждения максимальный ток может достигать 30A

Размер изделия: 64 мм * 35 мм * 19,3 мм

Монтажное отверстие: диаметр 3 мм

Рабочая температура: -40 ℃ ~ 85 ℃

Режим работы:

Режим P1: после срабатывания сигнала трубка MOS включается в течение времени OP, а затем выключается; Во время OP, следующие операции

P1.1: сигнал недействителен, когда срабатывает снова

P1.2: сигнал срабатывает снова, чтобы повторно

P1.3: сигнал запускает сброс снова, трубка MOS отключена, и время останавливается

P-2: подайте сигнал триггера, после того, как трубка MOS будет выключена для времени CL, трубка MOS включается для времени OP, после завершения синхронизации, трубка MOS выключена

P3.1: подайте сигнал триггера, после того, как трубка MOS включена в течение времени OP, трубка MOS отключена для времени CL, и затем вышеуказанные действия циклируются, И сигнал снова приводится в цикле,

Трубка MOS отключена, время остановки; Количество циклов (LOP) может быть установлено

P3.2: после включения питания сигнал пускового механизма не требуется, трубка MOS включена для времени OP, трубка MOS отключена для времени CL, и вышеуказанные действия циклически; количество циклов (LOP)

Может быть установлен

P-4: Функция удержания сигнала. Если есть сигнал триггера, время очищается и трубка MOS остается включенным; Когда сигнал исчезает, трубка MOS отключена после синхронизации OP; Во время времени, снова есть сигнал, и время очищено

Режим включения реле:

ВКЛ: трубка MOS допускается проводить во время проведения операции

Выключено: трубка MOS запрещена включаться, она всегда выключена

Короткое нажатие кнопки СТОП на главном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция является функцией аварийной остановки, одна клавиша для открытия закрытой трубки MOS

Режим сна (нажмите кнопку стоп, чтобы просмотреть текущий режим)

C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, и программа работает нормально

О-Д нормальный режим: цифровая трубка всегда на дисплее

Удерживайте кнопку стоп в течение 2 секунд, а затем отпустите ее, чтобы реализовать переключение между C-P и O-d, текущее состояние будет мигать, а затем Вернитесь в диапазон синхронизации основного интерфейса

Как выбрать диапазон времени:

После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации

XXX. Десятичная точка находится в том месте, диапазон времени: от 1 секунды до 999 секунд

Запятой X X.X находится в десять место, диапазон времени: 0,1 секунды, чтобы 99,9 во-вторых

X. Все десятичные точки горят, диапазон времени: от 1 минуты до 999 минут

Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой, относящиеся к х место, и цифровая трубка будет отображать 03,2

Описание параметра: OP on time, CL off time, LOP cycle times от 1 до 999 раз, "---" представляет бесконечные циклы

Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, если в режиме on-time OP установлено 5 секунд в P1.1, и пользователь хочет переключиться в режим P1.2, то при входе P1.2 для установки соответствующих параметров, ОП также будет 5 секунд

Отображение 000 на главном интерфейсе, короткое нажатие кнопки набора, он будет отображать OPCL, LOP и соответствующее время XXX

Если в режиме есть только OP, например mode P1.1, P1.2, P1.3, то короткое нажатие клавиши SET будет отображать только OP и соответствующее время

Если есть OP, CL, LOP в режиме, например, mode P3.1, P3.2, клавиша короткого нажатия будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время

После настройки режима вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set на главном интерфейсе, что очень удобно.

Как установить параметры:

Сначала Определите режим работы трубки MOS

В соответствии с режимом работы трубки MOS, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), а затем Введите основной интерфейс «удерживайте кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в интерфейс выбора режима, нажмите кнопку вверх и вниз, чтобы выбрать тот, который будет Набор

Режим P1.1 ~ P-4

После выбора режима (например, P3.2), нажмите кнопку set, чтобы установить соответствующие параметры, затем параметры будут мигать OP вовремя, время выключения CL, время цикла LOP "---" означает бесконечный второй цикл, отрегулируйте значение параметра через вверх, Вниз, поддерживает Длительное нажатие (быстрое увеличение

Увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); После установки значения параметра нажмите кнопку стоп, чтобы выбрать положение десятичной точки и Выберите диапазон времени (соответствующего времени 0,1 во-вторых до 999 минут); Короткое нажатие клавиша настройки, чтобы установить следующий параметр в текущем режиме процесс такой же, как и Выше

После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите его. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Параметр успешно установлен.

Основной интерфейс: «000» (без десятичной точки) отображается, когда трубка MOS не работает, а Десятичная точка отображается, когда трубка MOS работает, чистый режим

Интерфейс выбора: удерживайте нажатой клавишу SET для входа, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу

Обратите внимание:

Модуль является активным выходным напряжением, а напряжение на выходе (конец нагрузки) равно входному конечному напряжению постоянного тока
