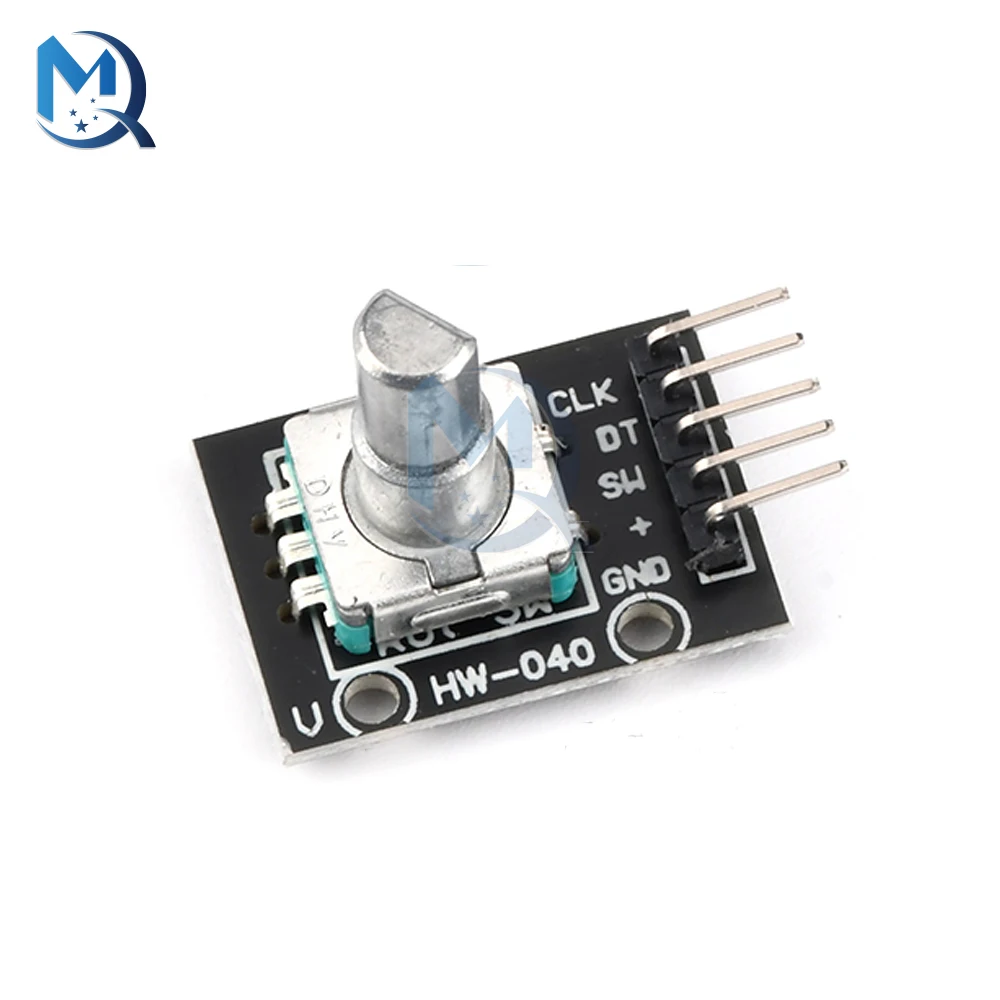

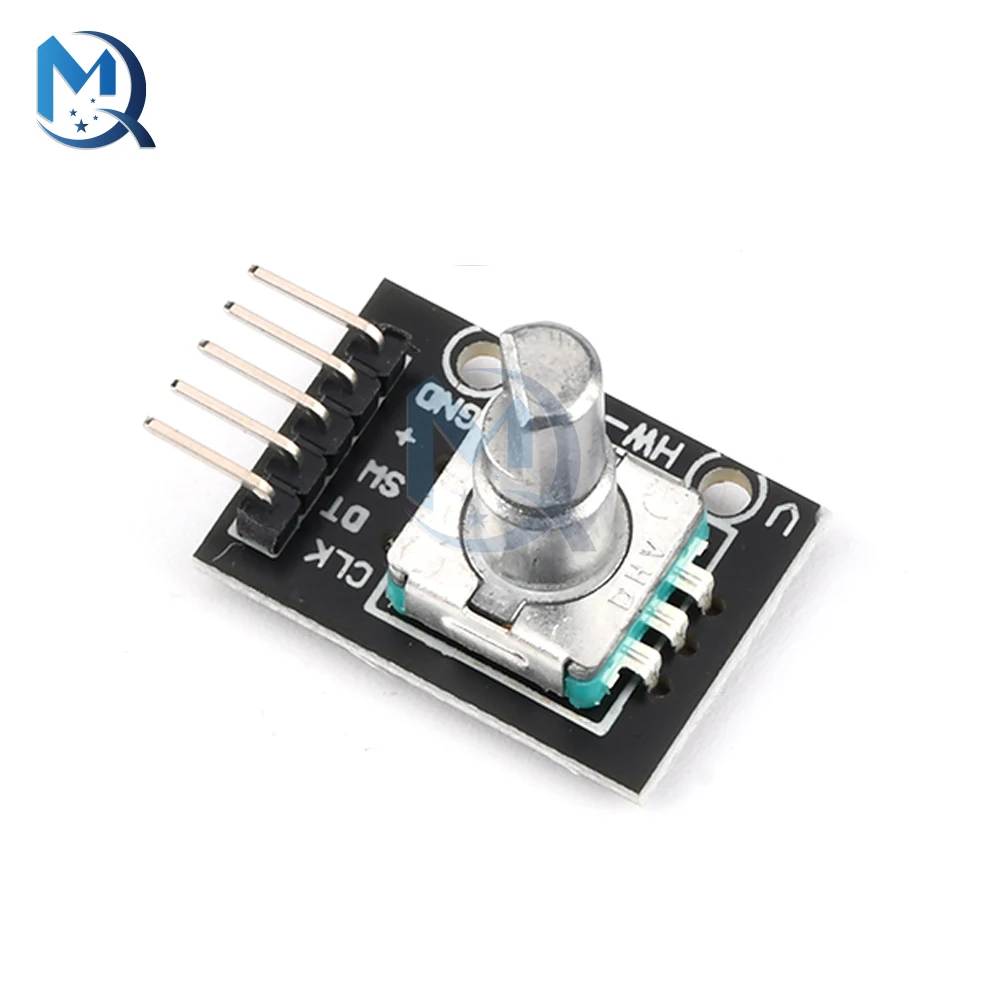

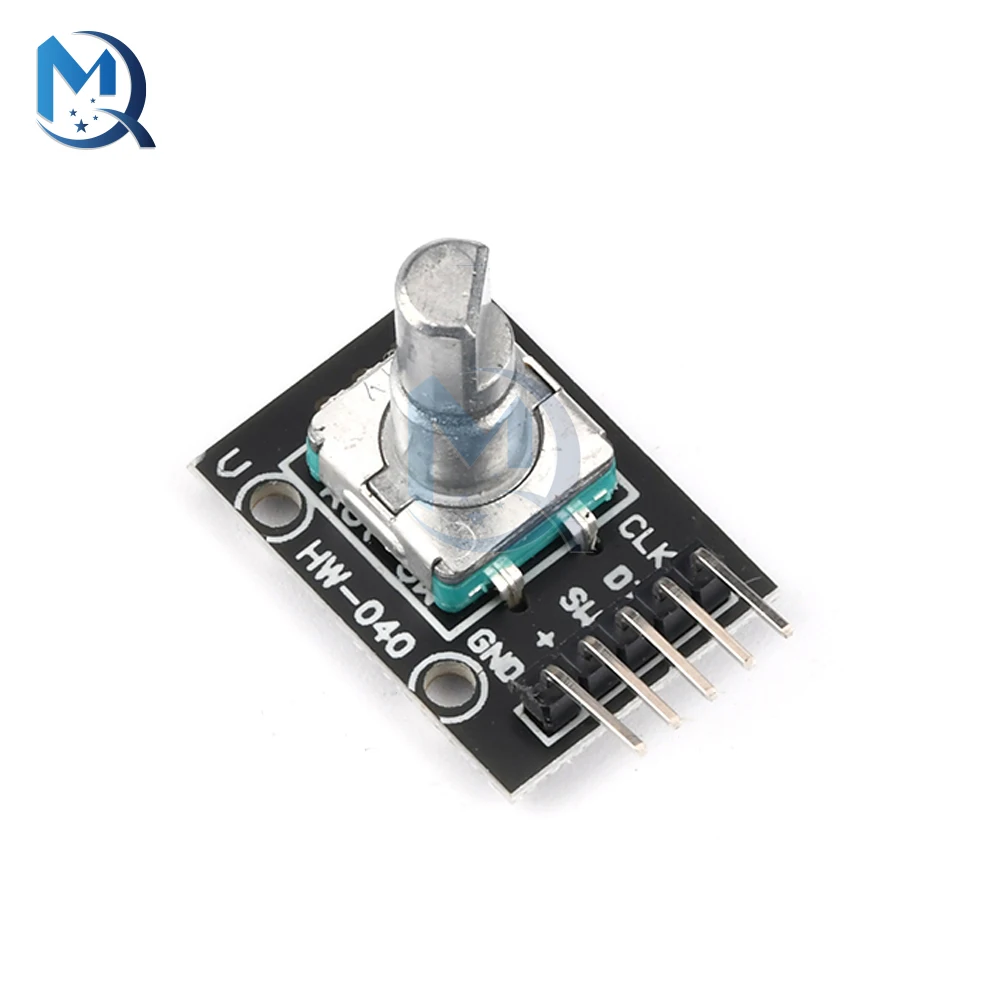

5 В, 360 градусов, KY-040, роторный кодировщик, модуль датчика кирпича, переключатель, инкрементное развитие, плата управления двигателем для Arduino AVR PIC

Описание:

Роторный кодировщик может считать количество выходного импульса в положительном и отрицательном направлении вращения. Счет вращения неограничен.

Инкрементный кодировщик-это вращающийся датчик, который преобразует смещение вращения в ряд цифровых импульсных сигналов. Эти импульсы используются для контроля углового смещения.

Система чтения обычно использует дифференциальный режим для сравнения двух различных форм волны, но разница в фазе составляет 180 градусов, чтобы улучшить качество и стабильность выходного сигнала.

С помощью кнопки на поворотном кодере его можно сбросить в исходное состояние, которое начинает считать от 0.

Спецификация:

Тип: модуль роторного кодировщика

Модель: KY-040

Рабочее напряжение: 5 В

Количество импульсов на круг: 20

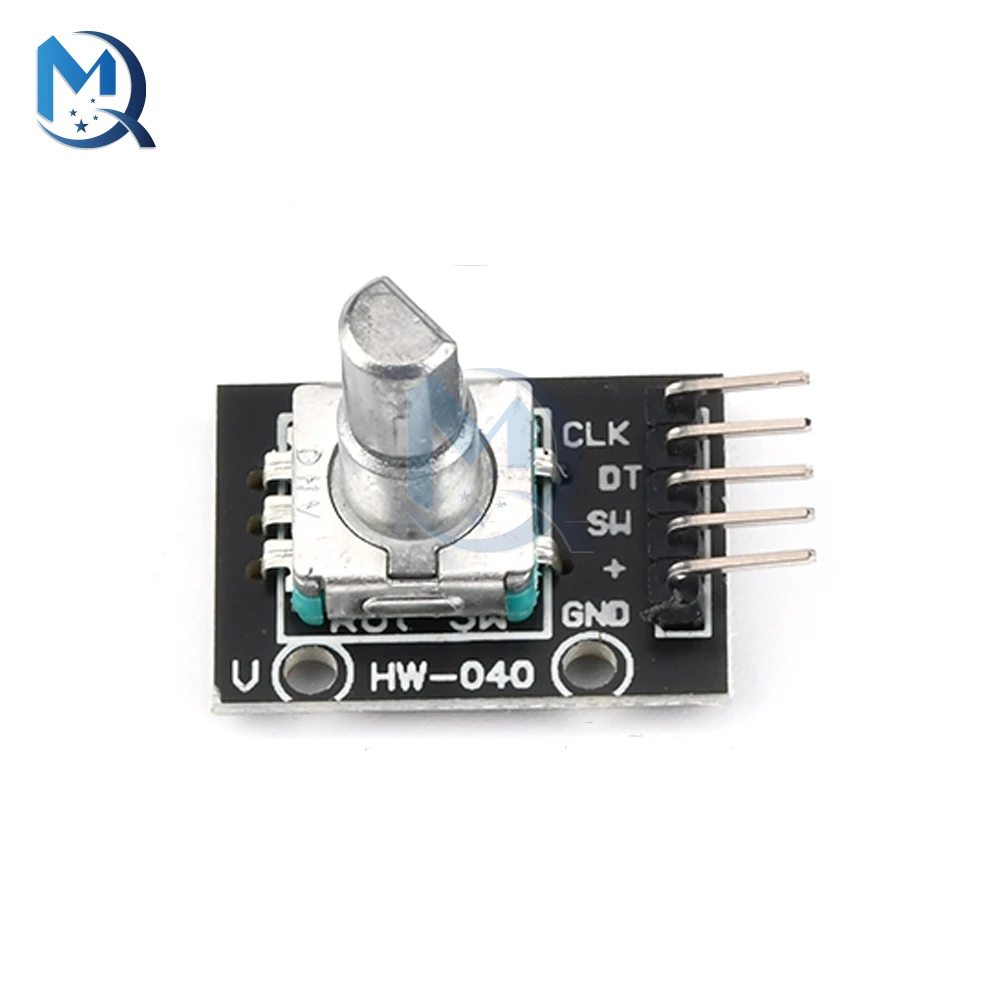

Контактные отверстия для этого поворотного кодировщика указаны ниже.

CLK: кодер Pin A

DT: штифт датчика B

SW: без кнопочного выключателя

+: Поставка 5 В

GND: кодировщик Pin C

Контактный разъем для Arduino:

CLK = [pin 3]

DT = [pin 4]

Кнопка = [pin 5]

+ = [Pin 5V]

GND = [pin GND]

Штырь, подключенный к Raspberry Pi:

CLK = GPIO16 [pin 36]

DT = GPIO15 [pin 10]

SW = GPIO14 [pin 8]

+ = 3,3 V [Пин 1]

GND = заземление [pin 6]

Применение:

Шаговый и Серводвигатель управления. Вы также можете использовать его для управления устройствами, такими как цифровой потенциометр.

Посылка включает в себя:

1 x KY-040 модуль роторного кодировщика для Arduino
