Описание
Общие сведения.

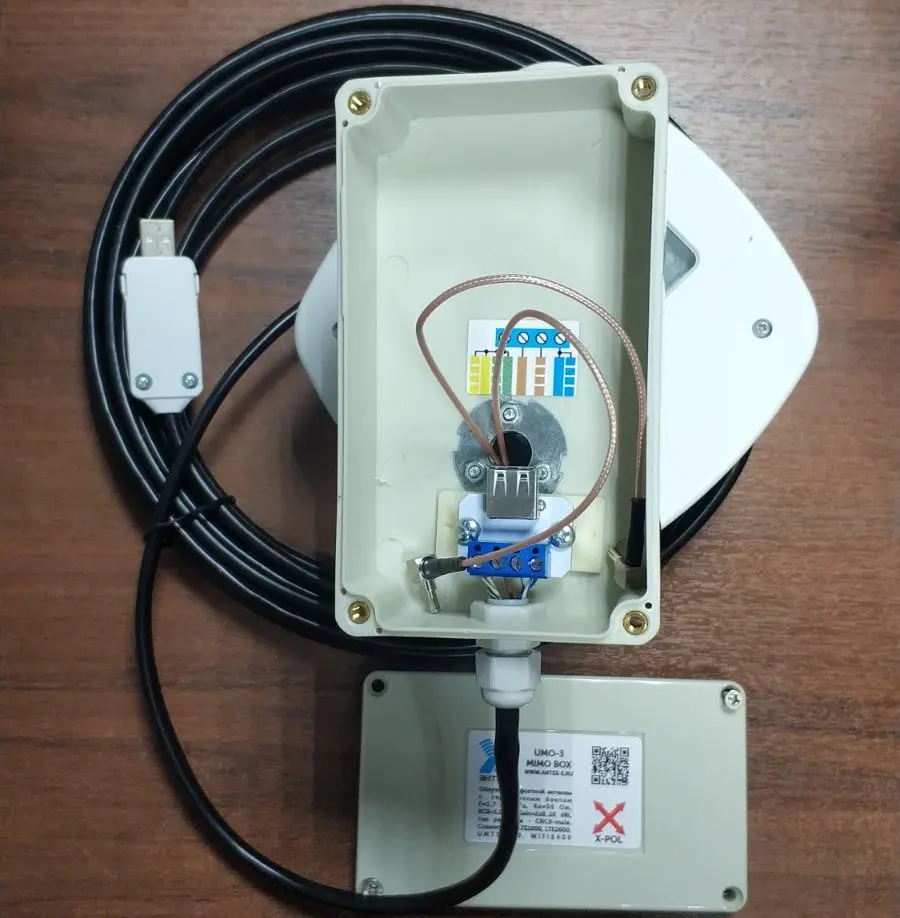

UMO-3 MIMO BOX представляет собой облучатель параболического рефлектора, совмещенный с боксом, в который можно поместить 3G/4G модем. Облучатель снабжен гибкими джамперами с разъемами 2*Ts9-male (или TS9/Uf.l/MHF4). Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя. USB-удлинитель разборный и удобен при прокладке кабеля через отверстия в стенах. Бокс облучателя герметичен, защищает модем от пыли, брызг воды, но может быть снабжен сливными отверстиями. Защитный бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.
В настоящее время наше предприятие предоставляет возможность выбора двух типоразмеров устанавливаемого бокса:
Бокс с размерами 140мм*81мм*45мм
Бокс с размерами 150мм*150мм*60мм
Во втором варианте предусмотрена возможность установки SIM-удлинителя для удобной замены SIM- карты.
Достоинства:
Универсальный облучатель для спутникого рефлектора работающий во всех скоростных стандартах
Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
Отсутствие потерь в кабеле между антенной и модемом
Надежное крепление модема в боксе
Качественные разъемы для соединения модема и антенны
Герметичное исполнение
Морозостойкий и ультрафиолетостойкий материал корпуса
Возможность многократной сборки-разборки бокса
Все в комплекте для начала работы модема
Комплект поставки:

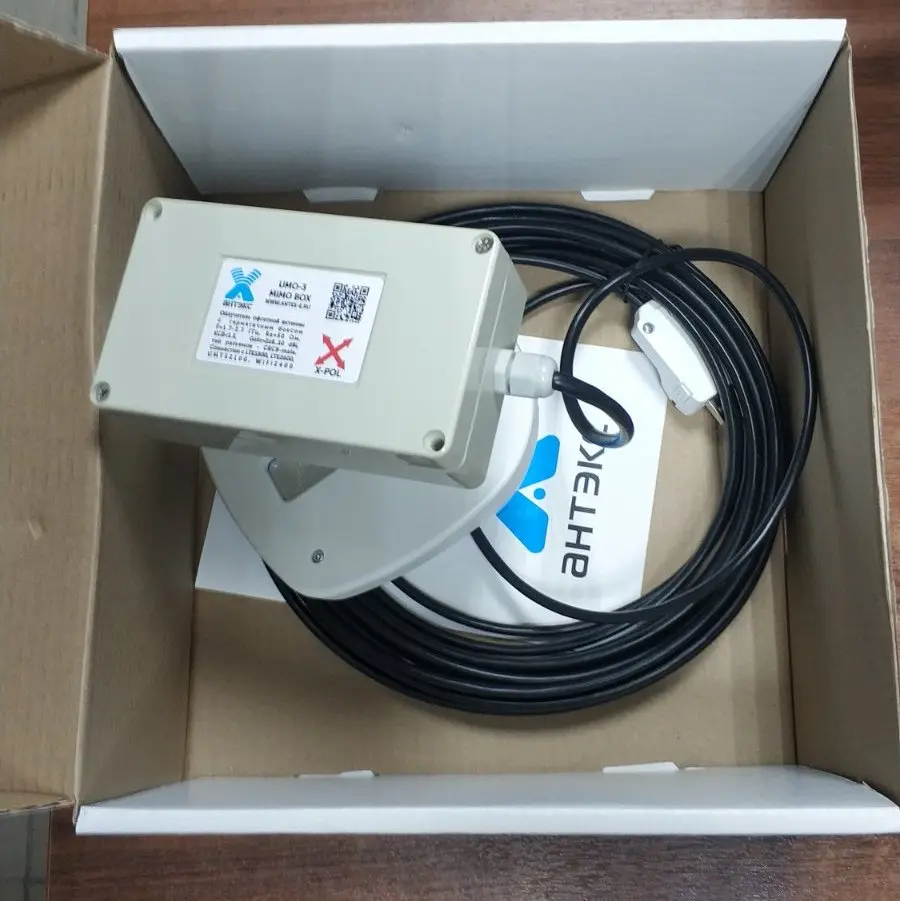

1. Облучатель UMO-3 MIMO BOX -1шт.
2. USB - удлинитель длиной 10 метров - 1 шт.
3. Инструкция по установке (скачать)- 1шт.
4. Упаковка (картон или полиэтилен) - 1шт.
Электрические характеристики | UMO-3 MIMO BOX | |
Рабочий диапазон частот, МГц | 1700÷2700 | |
Собственный коэффициент усиления, dBi | 2 х 8.5÷10.0 | |
Ширина ДН в плоскости вектора Е/H по уровню -10dB, градусы | 88÷130/103÷116 | |
Входное сопротивление, Ом | 50 | |
КСВ в рабочем диапазоне частот, не более | 1,6 | |
Допустимая мощность, Вт | 10 | |
Поляризация | Горизонтальная + вертикальная / X-pol | |
Механические характеристики | ||
Габаритные размеры, мм | 145х145х145 | |
Разъемы | 2 х CRC9/TS9/Uf.l/MHF4, USB-male, USB-female | |
Материал кожуха | ABS+поликарбонат | |
Материал облучателя | Оцинкованная сталь | |
Защитное покрытие | Порошковая краска | |
Результирующий коэффициент усиления по каждому каналу и ширина диаграммы направленности при различных диаметрах офсетной параболической антенны (на частотах 1700÷2700МГц) | 0,55м-15÷20dBi 0,6м -18÷22dBi 0,9м-20÷25dBi 1,3м -24÷28dBi 1,5м -25÷30Bi | 16÷25° 13÷18° 9÷12° 6÷9° 5÷7° |
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м (F/D=0.5)
Частота | ||||||
1800 МГц | 1900 МГц | 2200 МГЦ | 2450 МГц | 2500 МГц | 2700 МГц | |
Вход №1, вертикальная плоскость |
|
|
|
|
|
|
Вход №1, горизонтальная плоскость |
|
|
|
|
|
|
Вход №2, вертикальная плоскость |
|
|
|
|
|
|
Вход №2, горизонтальная плоскость |
|
|
|
|
|
|
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.55м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.6м, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.9м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.3м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.5м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход
