Портативный измеритель мощности Surecom Φ портативный RSSI и антенна 100 кГц-3000 МГц - купить

Купить Портативный измеритель мощности Surecom Φ портативный RSSI и антенна 100 кГц-3000 МГц

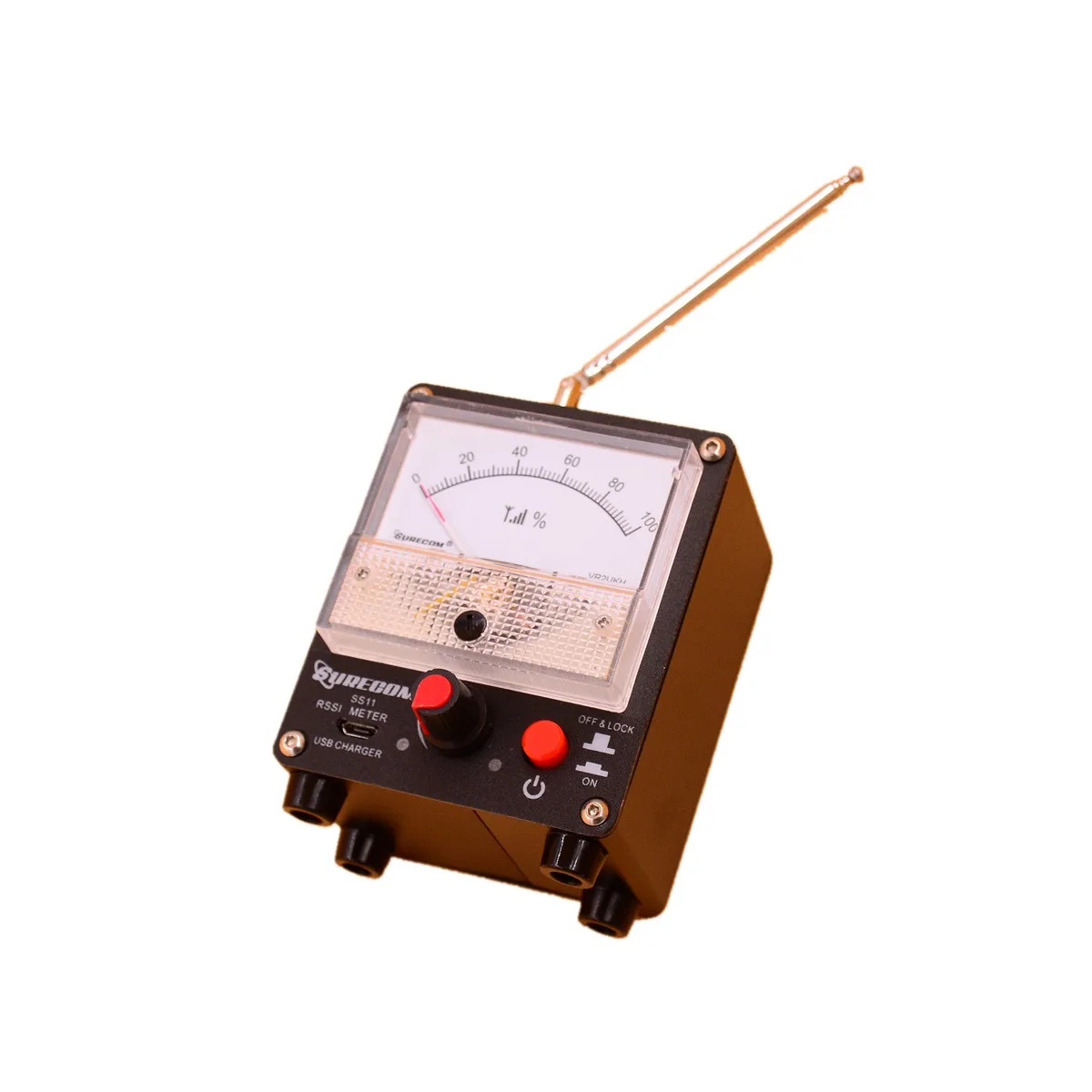

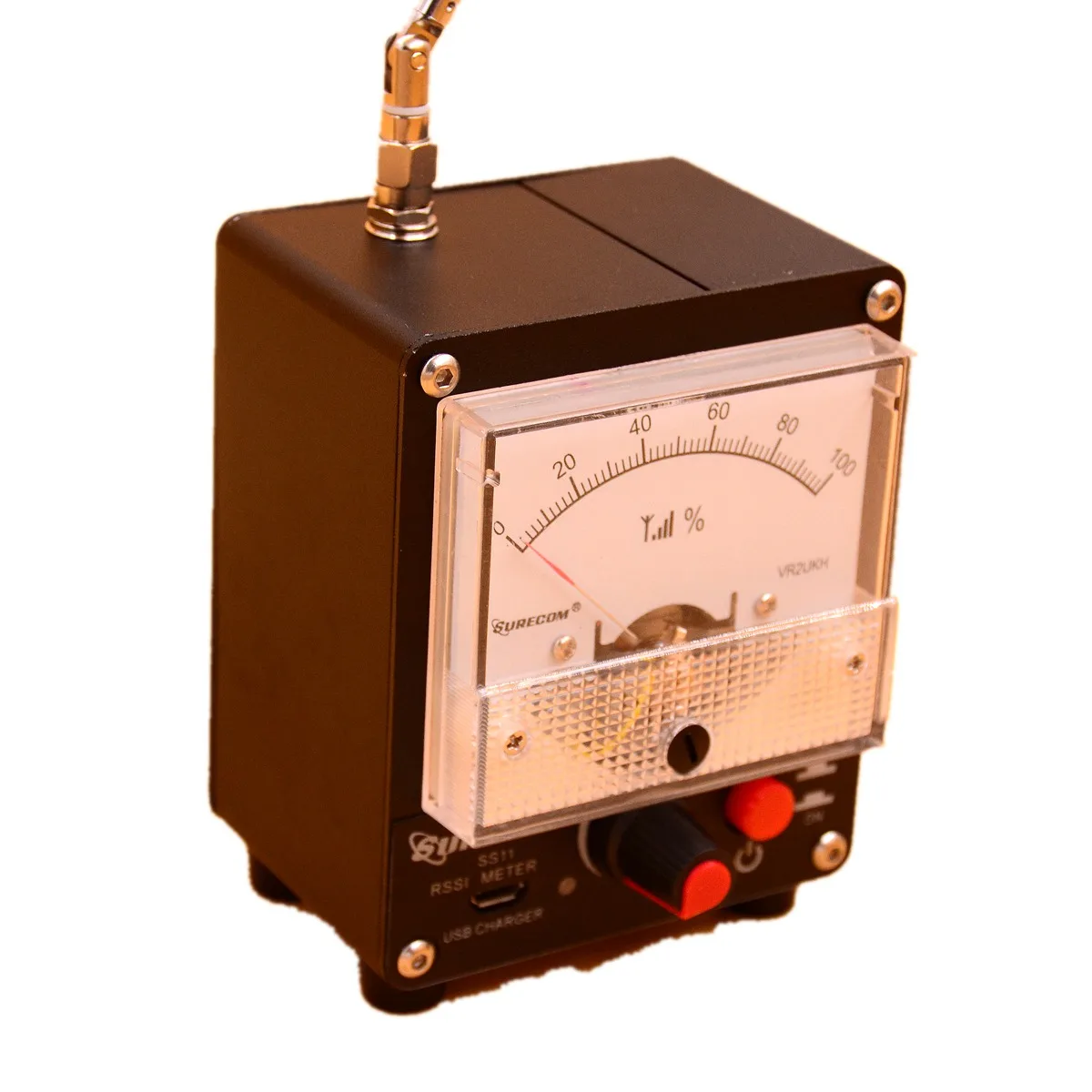

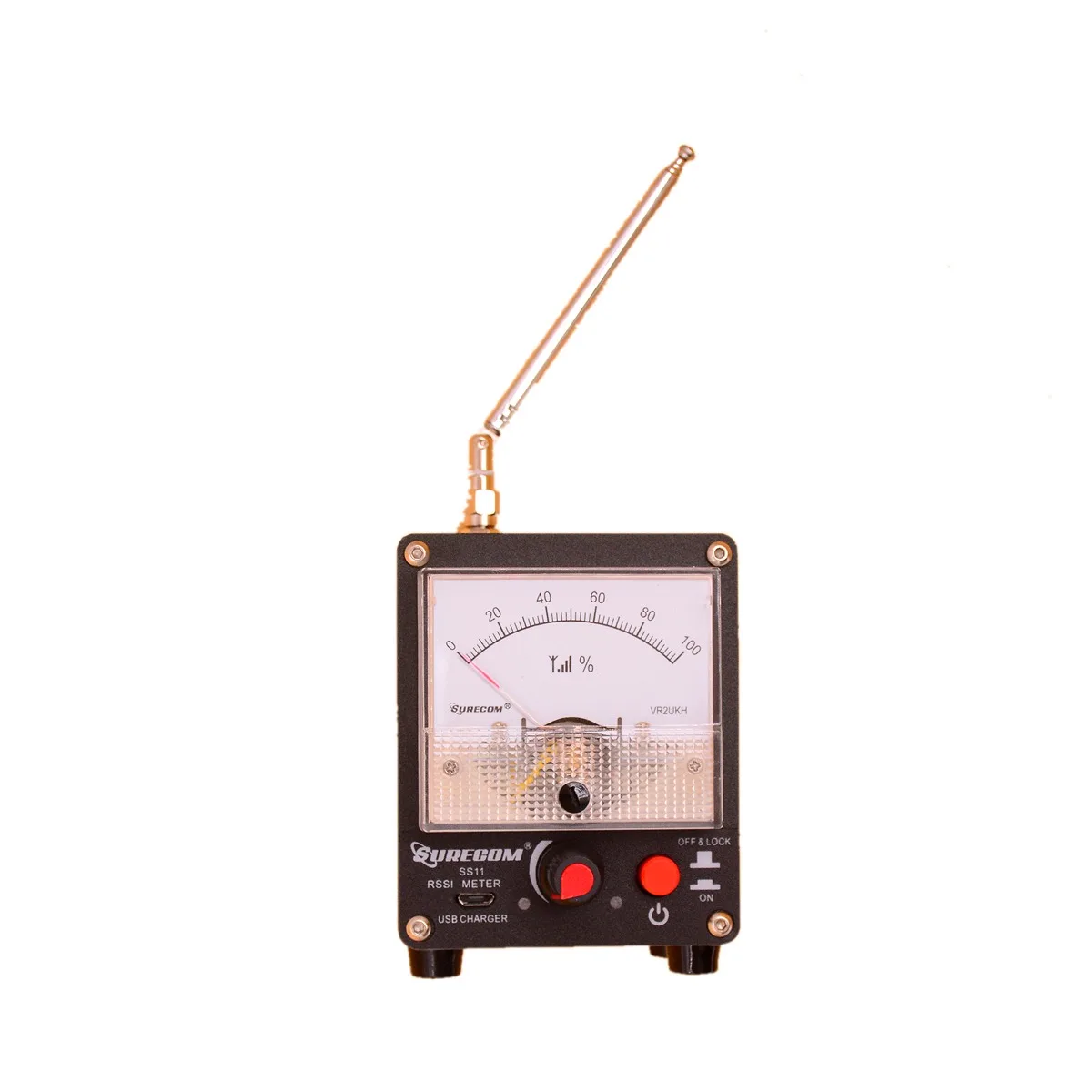

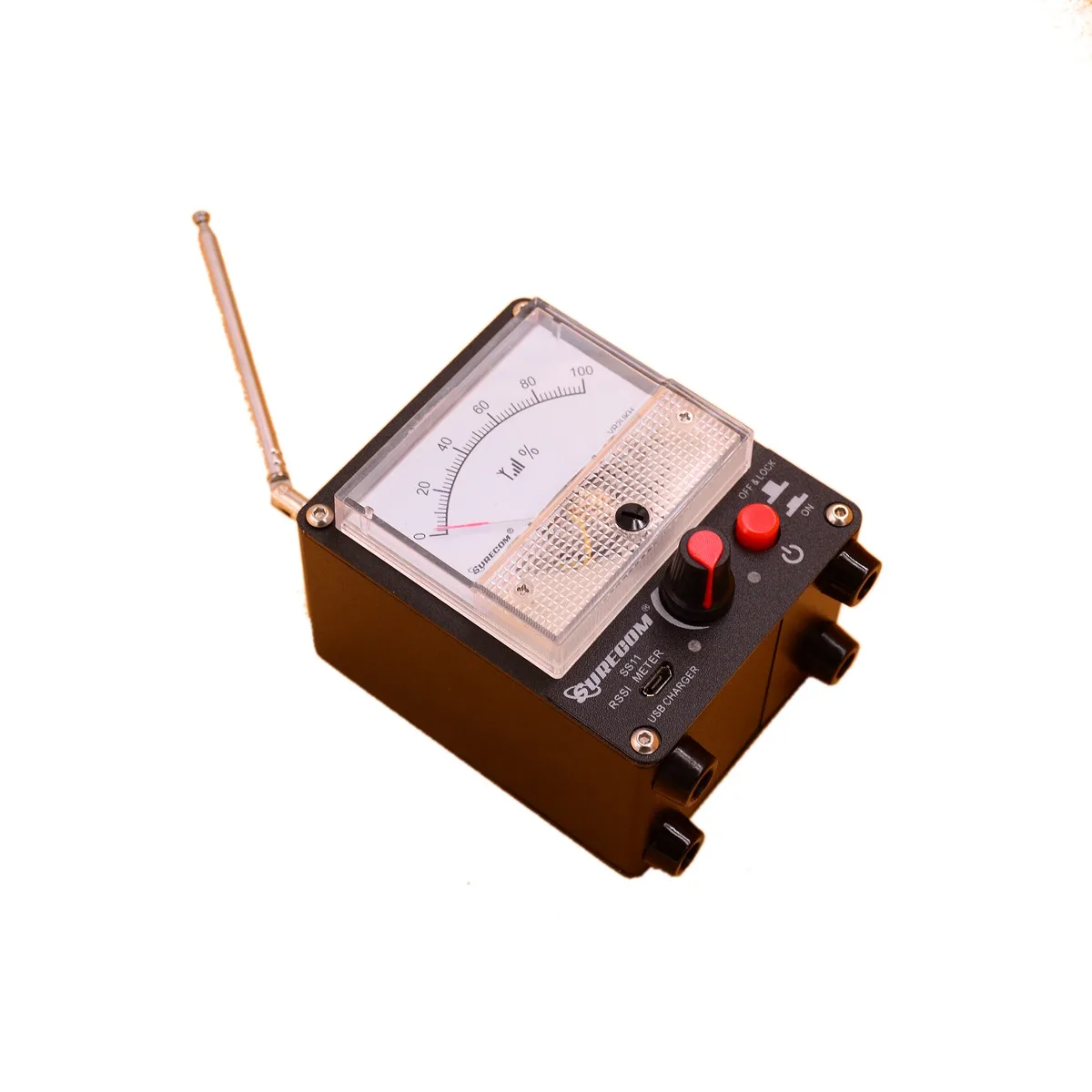

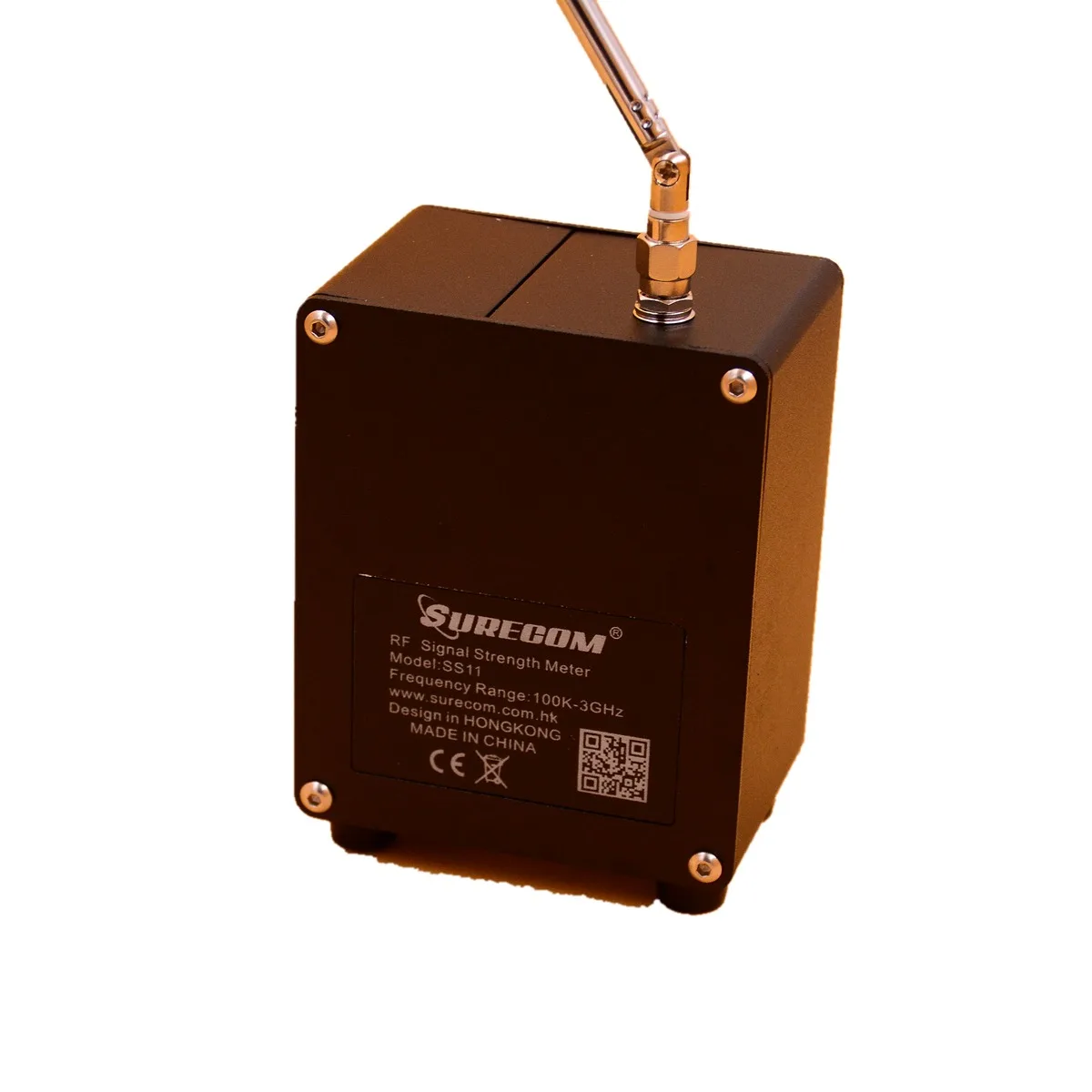

В SS-10 измеритель напряженности поля идеально подходит для чтения относительной измеритель напряженности поля от вашей антенны.
Это компактный блок, который помещается в ладонь вашей руки и может быть доставлен в любом месте.
Лучшая часть использования это то, что теперь вы можете сказать, если ваша антенна излучает или нет, просто удерживая устройство рядом с вашей антенной и регулируя чувствительность. Кроме того, принимая измерения, вы можете узнать, насколько сильно ваше поле антенны. Управление в SS-11 измеритель напряженности поля очень прост в использовании. Это не требует питания, потому что ваше поле антенны обеспечивает мощность, необходимую для работы счетчика.
Просто приподнимите антенну с одним кнутом на вашем устройстве, встаньте на несколько футов и отрегулируйте ручку чувствительности спереди, это так просто.
Вы хотите убедиться, что штыревая антенна параллельна полярности антенны, которую вы читаете.
Теперь вы можете прочитать относительную силу поля вашей антенны.

Особенности:
Внешний вид простой и эффективный, красивый и щедрый.
Полоса частот, высокая чувствительность. 100 кГц-3000 МГц (с антенной), пожалуйста, используйте различные Частотные антенны для тестирования сигналов с различными частотами для лучшего эффекта и чувствительности)
Встроенный аккумулятор.
Амплитуда указателя может быть скорректирована (для защиты счетчика)
Встроенная функция автоматического демпфирования, которая является буферной функцией, предотвращает слишком быстрое раскачивание иглы и повреждение.
Малый размер, легко носить с собой, размер: 75x100x64 мм (за исключением поднятой антенны)

Основные характеристики:
Проверьте подходящую антенну для использования в рации
Полоса частот, высокая чувствительность. 100 кГц-3000 МГц
Измерение прочности радиополя
Амплитуда указателя может быть скорректирована (для защиты счетчика)

Технические характеристики:
Номер модели SS-10
Частотный диапазон: 100 кГц-3 ГГц
Размер без гнезда: 75x100x64 мм
Антенна (in) Интерфейс: SMA Female
Вес нетто: 240 г (антенна не включена)

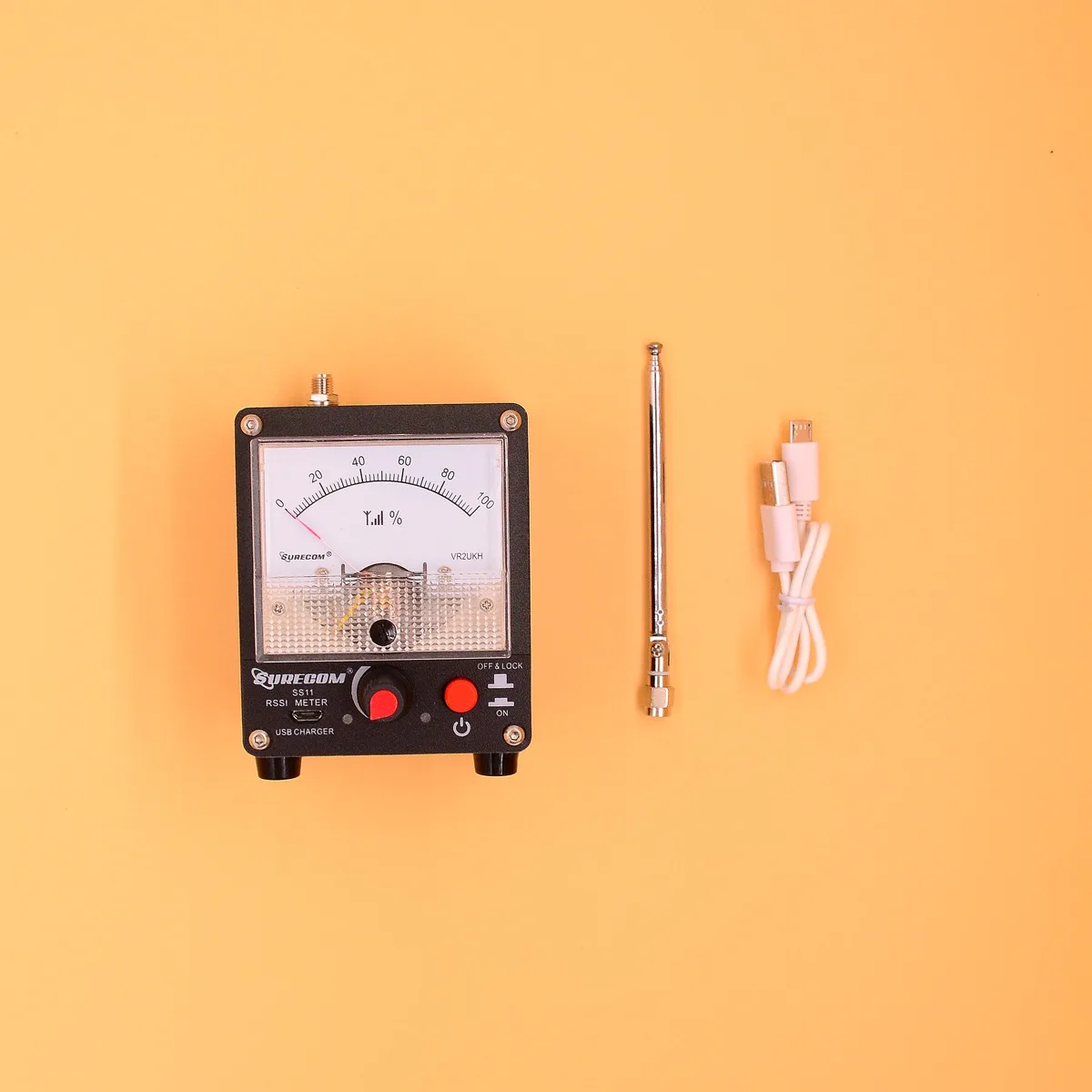

Посылка включает в себя
1x SS-11 измеритель напряженности поля
1 SMA MALE UHF телескопическая антенна
1x Инструкция на английском языке


Инструкции по использованию:
Перед использованием, пожалуйста, поверните «регулировку амплитуды» на самый левый конец. Длина антенны, которую нужно вытянуть, зависит от частоты теста. Лучше иметь как можно больше волны 1/4. Ручной для переносного приемо-передатчика составляет около одного метра от измеритель напряженности поля. Не будьте слишком близко! Для того, чтобы избежать сигнал слишком сильный для сжигания измеритель напряженности поля! Затем нажмите кнопку PTT walkie-talkie, чтобы сделать walkie-talkie входом в состояние запуска. На данный момент, указатель измеритель напряженности поля должны иметь индикацию сигнала. Чем сильнее сигнал, тем больше индикация!

Регулировка амплитуды: если индикатор силы поля показывает, что максимальный диапазон превышен, «регулировка амплитуды» можно отрегулировать, чтобы указатель указывал соответствующее положение.

Метод тестирования максимальной точки усиления антенны
1. Чтобы изменить частоту удобно и быстро, вы должны использовать клавиатуру, чтобы настроить частоту рации вручную.
2. Ссылка на переносного приемо-передатчика и антенны подающих механизмов, поместите измеритель напряженности поля рядом с антенной (в зависимости от окружающей среды), возврат товара должен быть осуществлен в течение вертикальный угол излучения антенны, насколько это возможно, И метод планирования антенны является лучшим.
3. Установите частоту рации, нажмите кнопку запуска, наблюдайте за счетчиком и зарегистрируйте показания счетчика. Затем установите рация на другие Частотные точки, дайте рации снова войти в состояние запуска, наблюдайте за счетчиком, а затем сравните показания каждой частотной точки! Вы можете узнать лучшую частоту/сегмент антенны под испытанием!

На рис. 1 показан типичный измеритель прочности поля. Это простая пассивная (непитание) схема, в которой радиочастотная энергия перехлестывается антенной, выпрямляется в постоянный ток, а затем используется для прямого привода счетчика. Максимальная чувствительность этой цепи основана в первую очередь на нескольких факторах:
Усиление антенны: сколько сигнала фактически перехвачено.
Чувствительность измерительного движения используется.
Природа используемых диодов.
