Модуль управления сенсорным капаситивным датчиком MPR121 с интерфейсом I2C для платформы Arduino - купить

Купить MPR121 Брейкот V12 Капаситивный сенсорный контроллер модуль I2C интерфейс клавиатура разработки платы для Arduino on.

Описание:

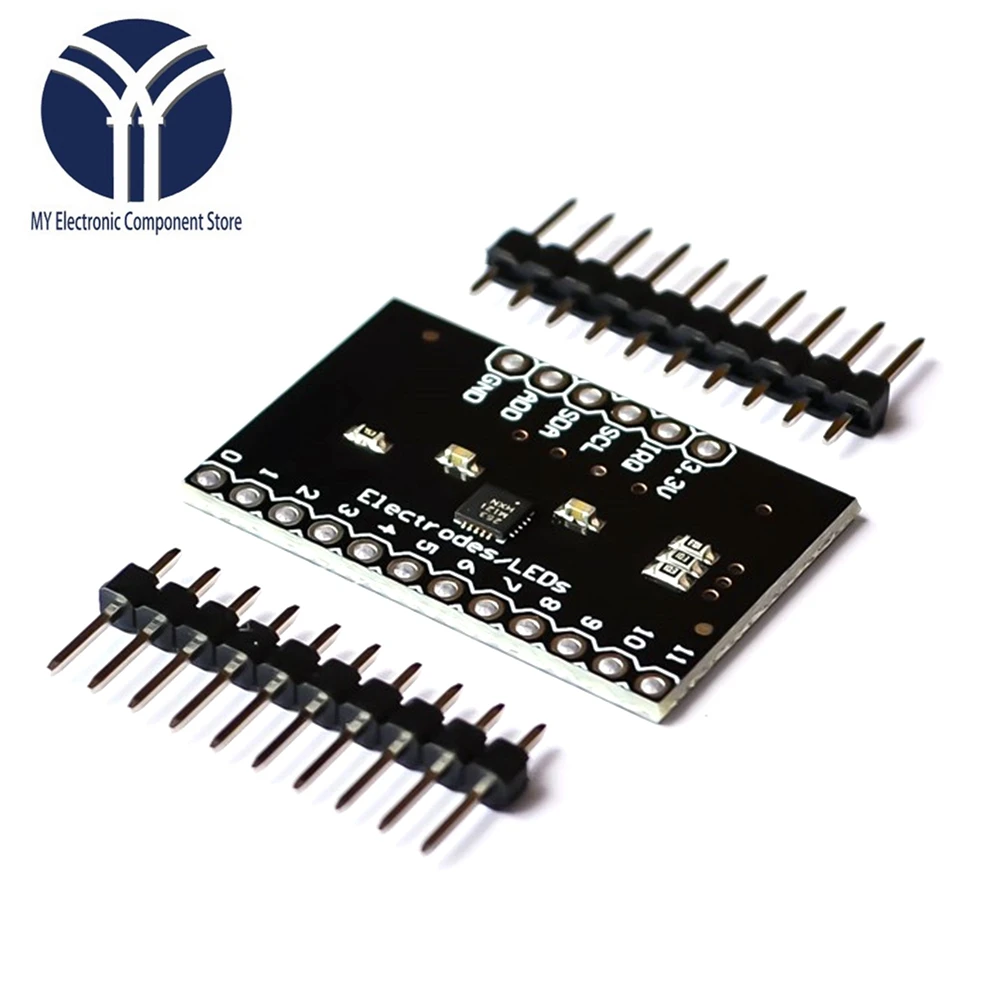

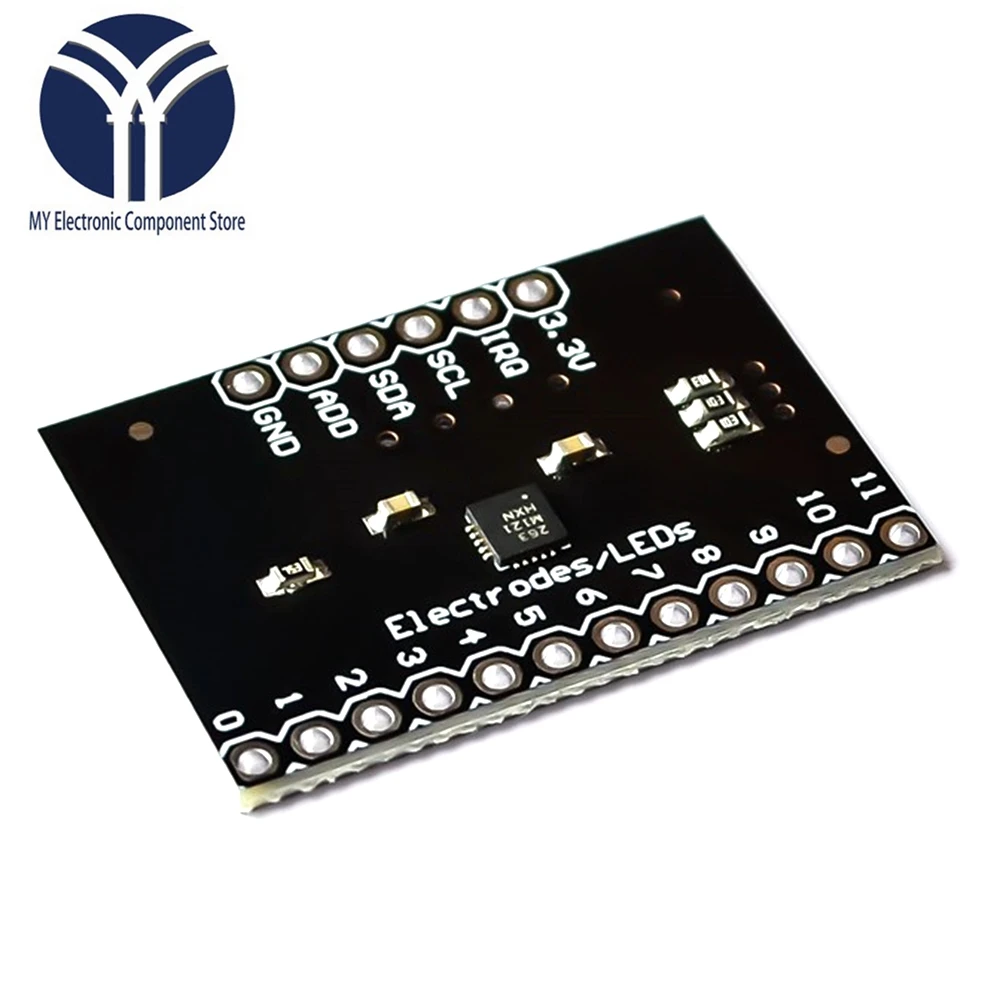

Это breakout board для Freescale's MPR121QR2. MPR121-это емкостный сенсорный контроллер, управляемый интерфейсом I2C. Чип может управлять до двенадцати отдельными электродами, а также имитацией тринадцатого электрода. MPR121 также имеет восемь светодиодный штифтов для вождения. Когда эти контакты не настроены как электроды, они могут использоваться для привода светодиодов.

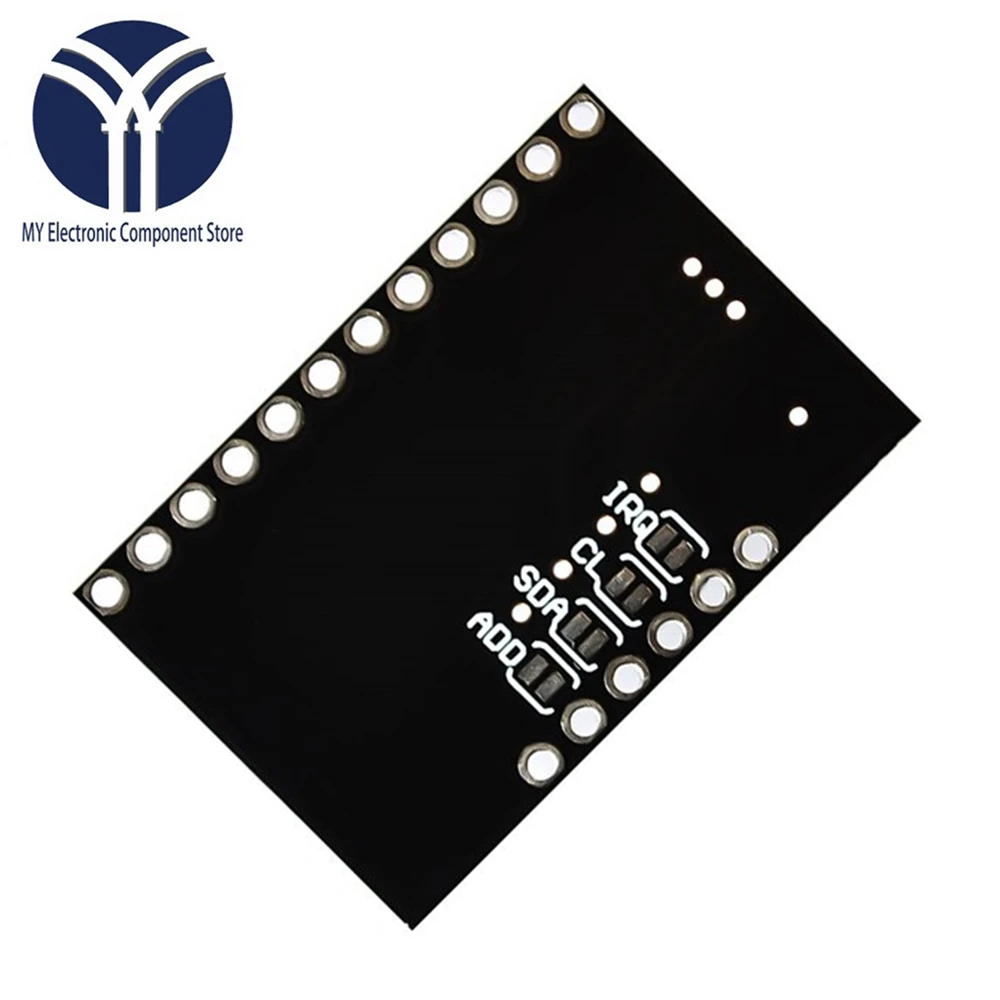

В нижней части доски есть четыре перемычки, все из которых по умолчанию установлены (закрыты). Адресная Перемычка прикрепляет штифт к земле, что означает, что по умолчанию I2C Адрес чипа будет 0x5A. Если вам нужно изменить адрес чипа (коротко нажав на другой штифт), сначала откройте перемычку. Перемычки также cont SDA, SCL и штырь прерывания до 10k выдвижной резисторы. Если вам не нужны выдвижной резисторы, вы можете открыть перемычки, обрезав их.

Нет регулировки на доске, таким образом, напряжение поставляется должна быть в пределах 2,5 и 3.6VDC. В VREG pin-код сайт conted через 0,1 мкФ этому штекеру конденсатор на земле, что означает, что, за исключением случаев, когда вы измените доска, вы не можете управлять MPR121 с низким уровнем напряжения питания режим (1,71-2.75VDC).

Размер: 3 см x 2 см.

Посылка включает в себя:

1 шт. Новый MPR121 Breakout V12 емкостный сенсорный сенсор модуль контроллера I2C клавиатура
