HC-08 модуль последовательной связи Bluetooth-это модуль передачи данных нового поколения на основе спецификации Bluetooth V4.0 BLE Bluetooth. Беспроводной диапазон рабочих частот ремешок делает ношение неудобным 2,4 GHz ISM, а также метод модуляции является GFSK. Большая Передающая Мощность модуля составляет 4dBm, чувствительность приема-93dBm, и он может реализовать 80m ультра-дальнюю связь в открытой среде.

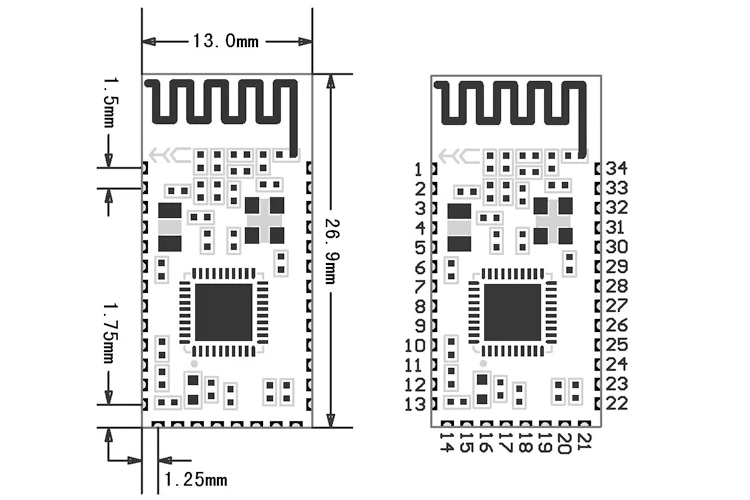

Модуль принимает метод упаковки отверстий штампа, который может быть прошит и сварен. Размер модуля 26,9 мм × 13 мм × 2,2 мм, что очень удобно для клиентов для размещения в система применения.

Модуль использует чип TI CC2540, настраивает пространство 256K байт, поддерживает команды, и пользователи могут изменить роль (режим master И slave), скорость передачи данных последовательного порта, имя устройства и другие параметры в соответствии с их потребностями. Гибкий в использовании.

TXD: последовательный порт передачи, 3,3 V TTL уровня.

RXD: Серийный порт приема, 3,3 V TTL уровня.

CTS: контроль потока последовательного порта, в настоящее время не поддерживается.

RTS: контроль потока последовательного порта, в настоящее время не поддерживается.

DC: эмулировать и сжигать штырь часов.

DD: эмуляция и программирование данных pin.

RST: для сброса модуля требуется низкий уровень не менее 5 мс.

VCC: модуль источника питания, требует постоянного тока 3,3 V источника питания, и источника питания током не менее 100mA. Диапазон рабочего напряжения: 2,0 V ~ 3,6 V.

GND: модуль общественного заземления.

Светодиодный: выходной штырь индикатора модуля, высокоуровневый выход, Пожалуйста, подключите резистор в серии при подключении к светодиодный.

Перед подключением:

Если хост не записывает рабочий адрес, он будет включен в течение 100 мс в секунду;

Когда хост записывает рабочий адрес, он загорается до 900 мс в секунду;

Работник включен в течение 1 секунды каждые 2 секунды.

После подключения светодиодный индикатор всегда включен.

Ключ: Входной штырь, внутренний вытягивающийся. Этот штифт соединен с высоким уровнем для мастера, чтобы очистить записанный адрес.

Пожалуйста, перейдите по ссылке для конкретных команд практический метод и формат

http://www.wavesen.com/downloadDis.asp?id=48

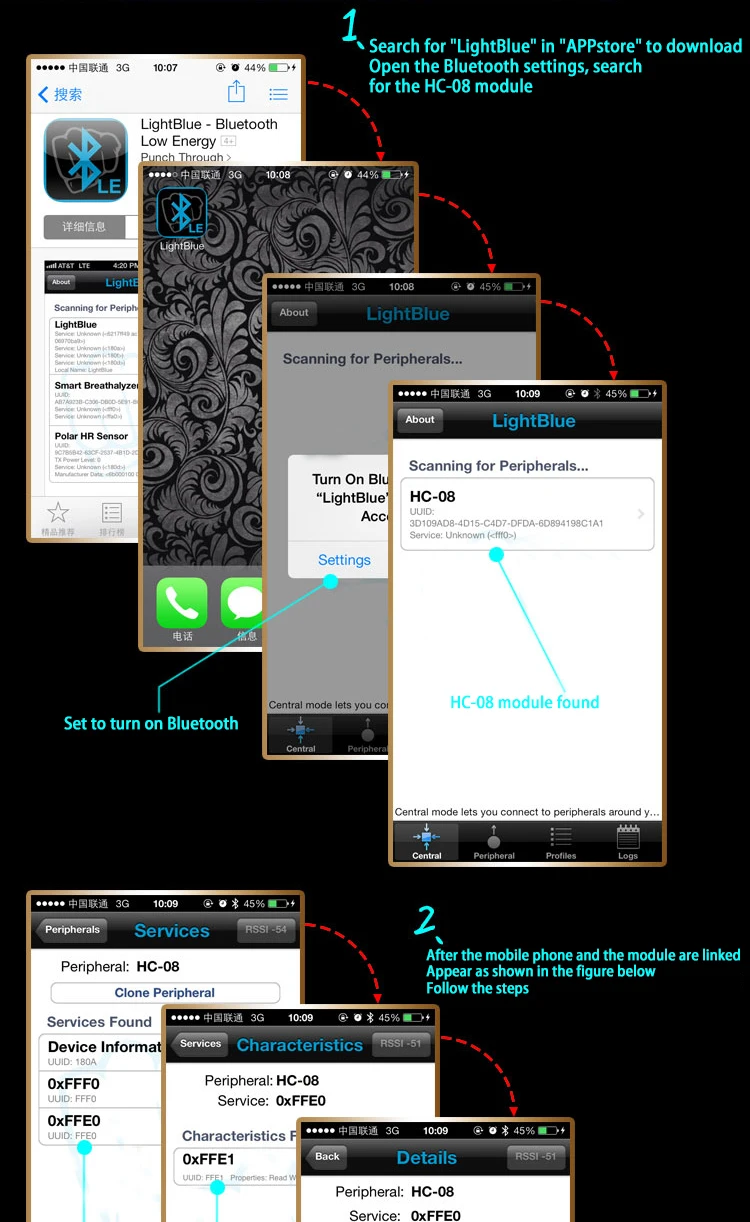

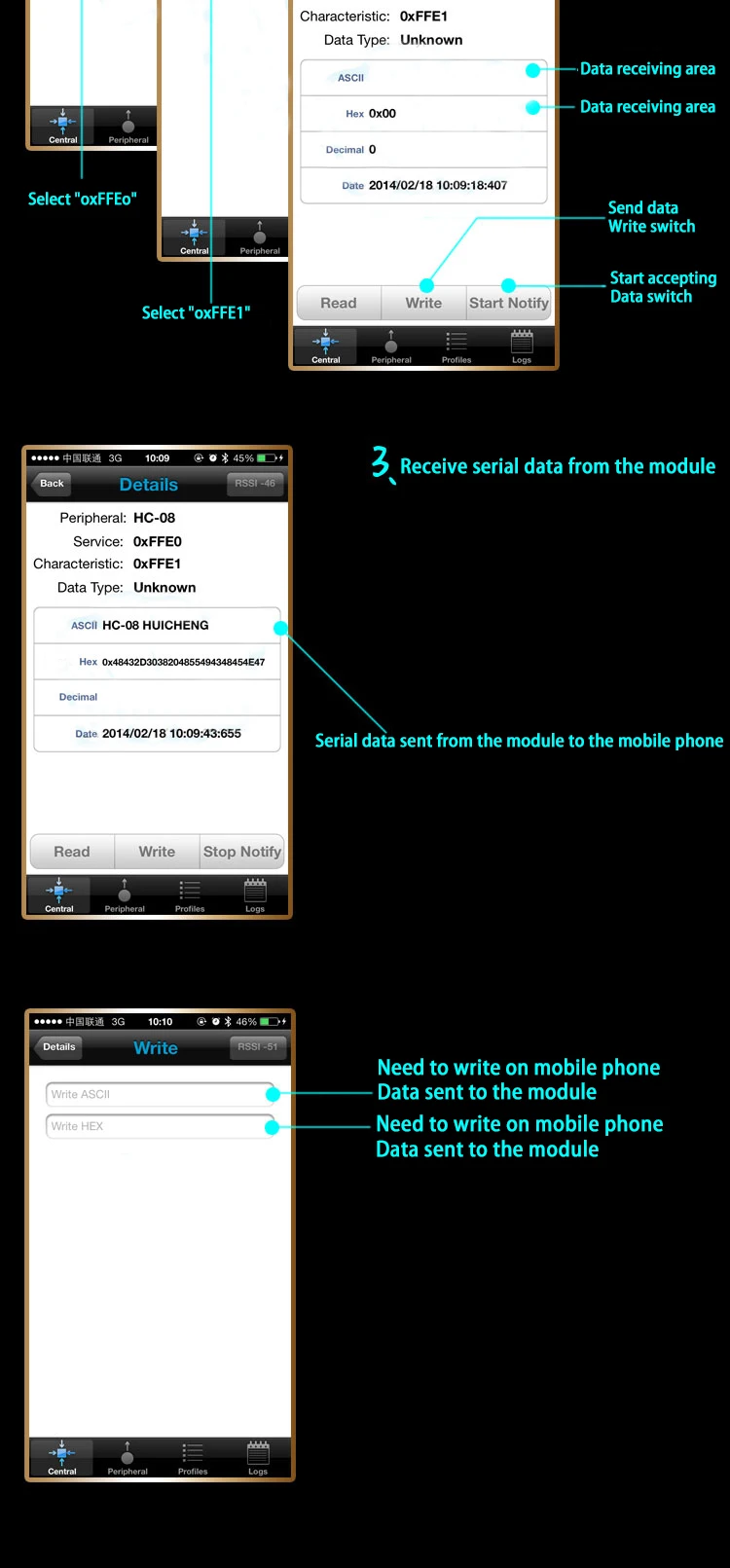

Демонстрация подключения модуля и iPhone:

Модуль и подключение к телефону Android:

1. Версия Телефона Android должна быть 4,3 или выше. Загрузите 4.0BLE Android serial port assistant.

URL загрузки: http://wavesen.com/download.asp

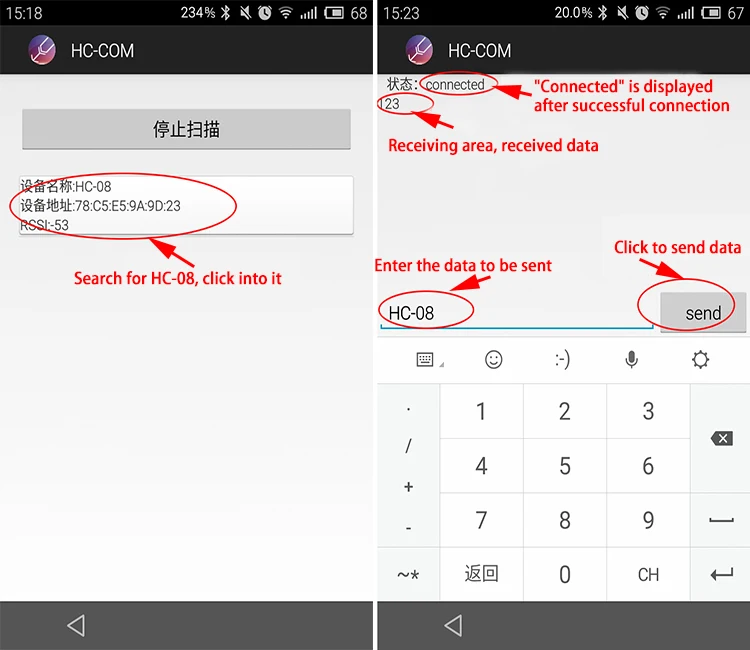

2. После установки откройте приложение для поиска модуля подключения
