Зарядная плата для литиевой батареи 1 ячейка модуль управления CN3065 CN3791 мини - купить

Купить Зарядная плата для литиевой батареи 1 ячейка модуль управления CN3065 CN3791 мини

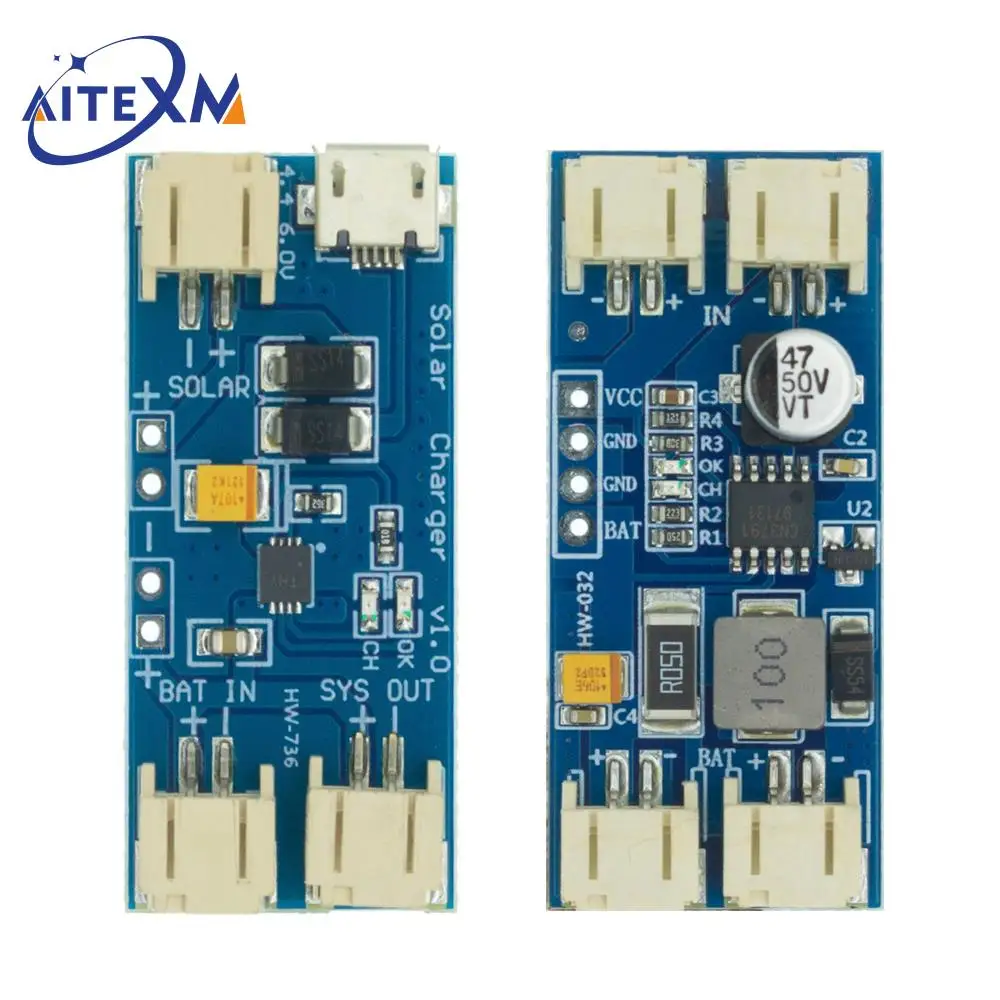

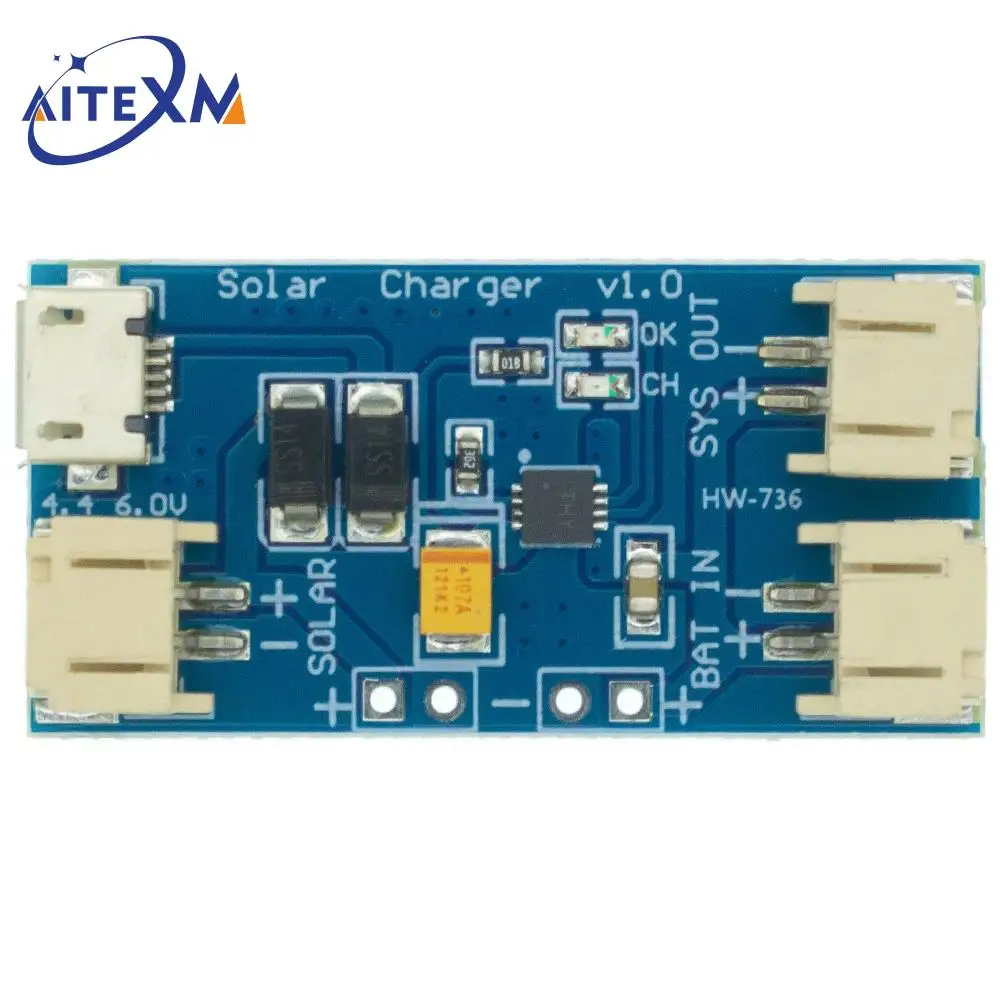

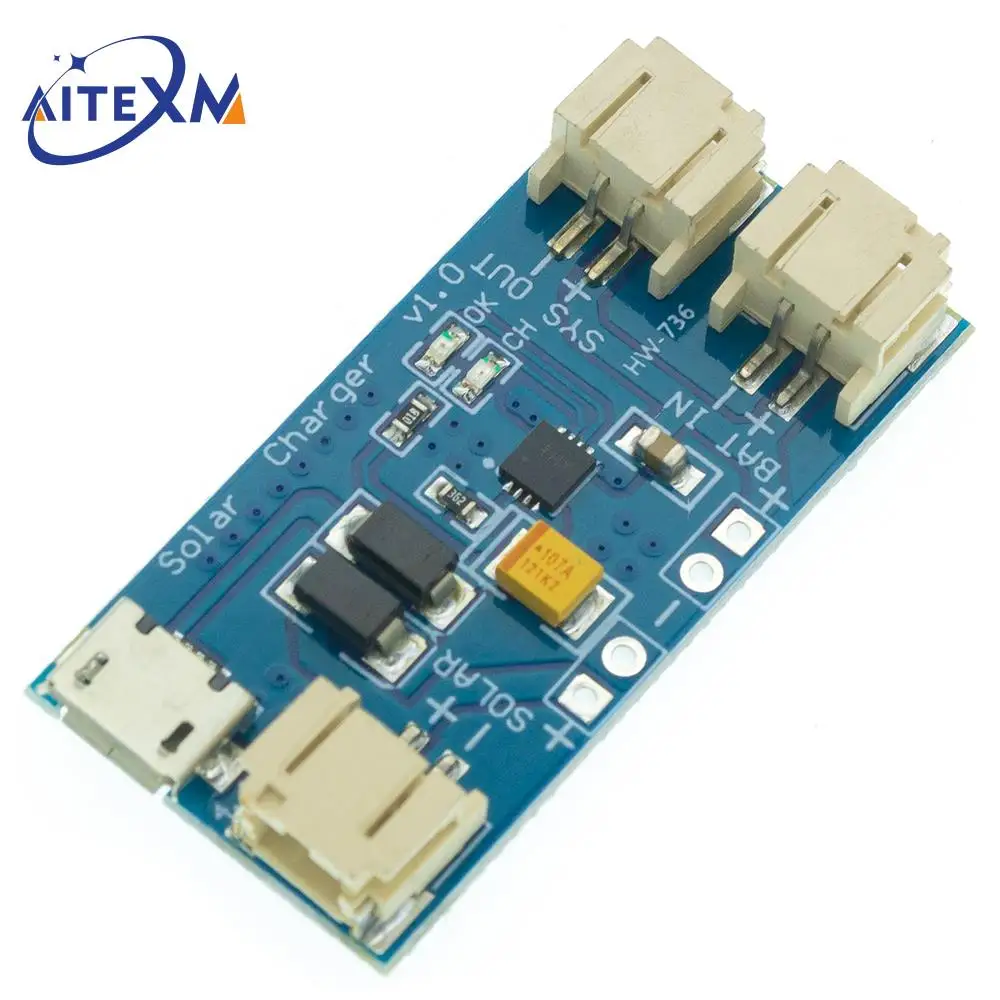

CN3065Зарядная панель на солнечной батарее

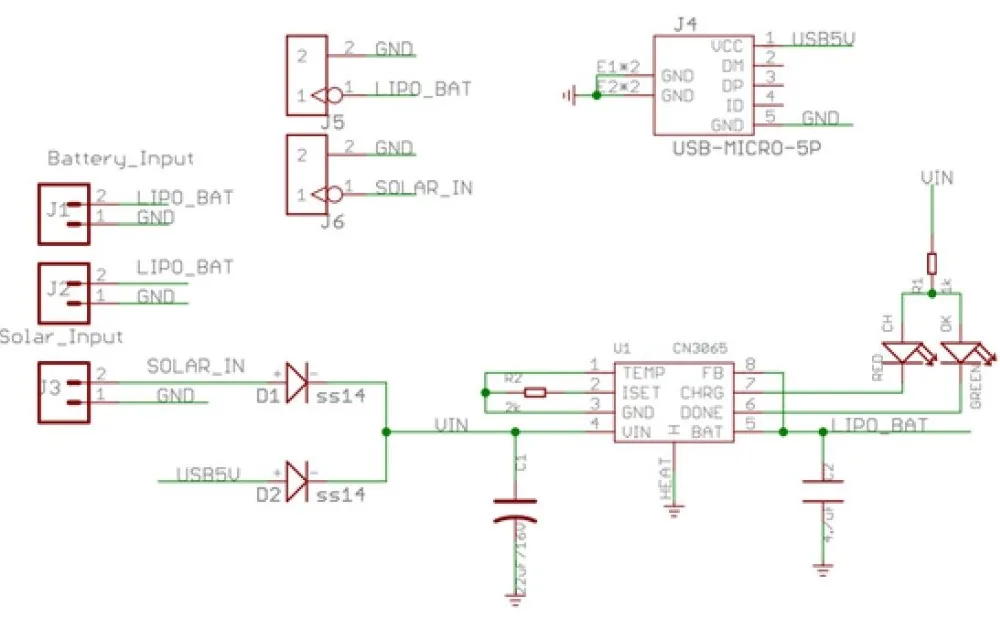

N3065-это одноэлементный чип управления литиевой батареей, который может питаться от солнечных панелей. Устройство включает силовой транзистор внутри, который не требует внешнего резистора и блокирующего диода. Внутренний 8 битный аналого-цифрового преобразования цепь может автоматически регулировать зарядный ток никель-металл-в соответствии с выходной ток возможности входное напряжение источника. Пользователю не нужно рассматривать худший чехол, и он может максимизировать выходную мощность источника входного напряжения, который очень подходит для использования солнечных панелей. Приложения для зарядки литиевой батареи питаются от источников напряжения с ограниченной выходной мощностью тока. CN3065 требует очень немногих периферийных компонентов и совместим со спецификациями USB шины, что делает его идеальным для портативных приложений. Схема тепловой модуляции может контролировать температуру чипа в безопасном диапазоне, когда Потребляемая мощность устройства относительно велика или температура окружающей среды относительно высока. Внутреннее фиксированное постоянное напряжение зарядное напряжение 4,2 V, который также может быть скорректировано с помощью регулятора внешний резистор. Зарядный ток устанавливается внешним резистором. Когда входное напряжение выключено, CN3065 автоматически переходит в режим сна низкой мощности, где ток батареи меньше 3 микроампер. Другие функции включают входное напряжение под защелкой, автоматическую перезарядку, контроль температуры батареи и индикацию состояния заряда/заряда.

Вход Диапазон напряжения: 4,4 до 6В

Максимальный ток зарядки: 500 мА

Рабочая температура: от-40 °C до 85 °C

Размер: 2 см x 4 см

Разъем PH2.0X2P

SOLAR PH2.0X2P socket +-и левые две колодки +-являются проводящими, подключенными к солнечной панели;

BATT IN +-, правильные две прокладки +-и SYS OUT +-являются проводящими, BATT IN +-подключены к литиевой батарее,

SYS OUT +-подключен к нагрузке;

MicroUSB подключен к источнику входного напряжения

Инструкции по использованию:

При зарядке аккумулятора приоритет отнимает питание от внешнего источника питания. Однако, когда ток потребления нагрузки больше, чем ток зарядки, он также будет принимать питание от аккумулятора. В конце концов, если ввода недостаточно, батарея будет медленно потребляться. Если нагрузка небольшая, батарея медленно заполняется.

Это Солнечное зарядное устройство, используемое для одноэлементной литиевой батареи с максимальным отслеживанием точки мощности (MPPT). Это Солнечное зарядное устройство MPPT позволяет получить как можно больше энергии от солнечных панелей или других фотоэлектрических устройств и установить его в перезаряжаемой литиевой батарее. Он очень прост в использовании, просто вставьте солнечную панель в одну сторону солнечного зарядного устройства, а затем вставьте батарею в другую сторону, вы можете начать зарядку!

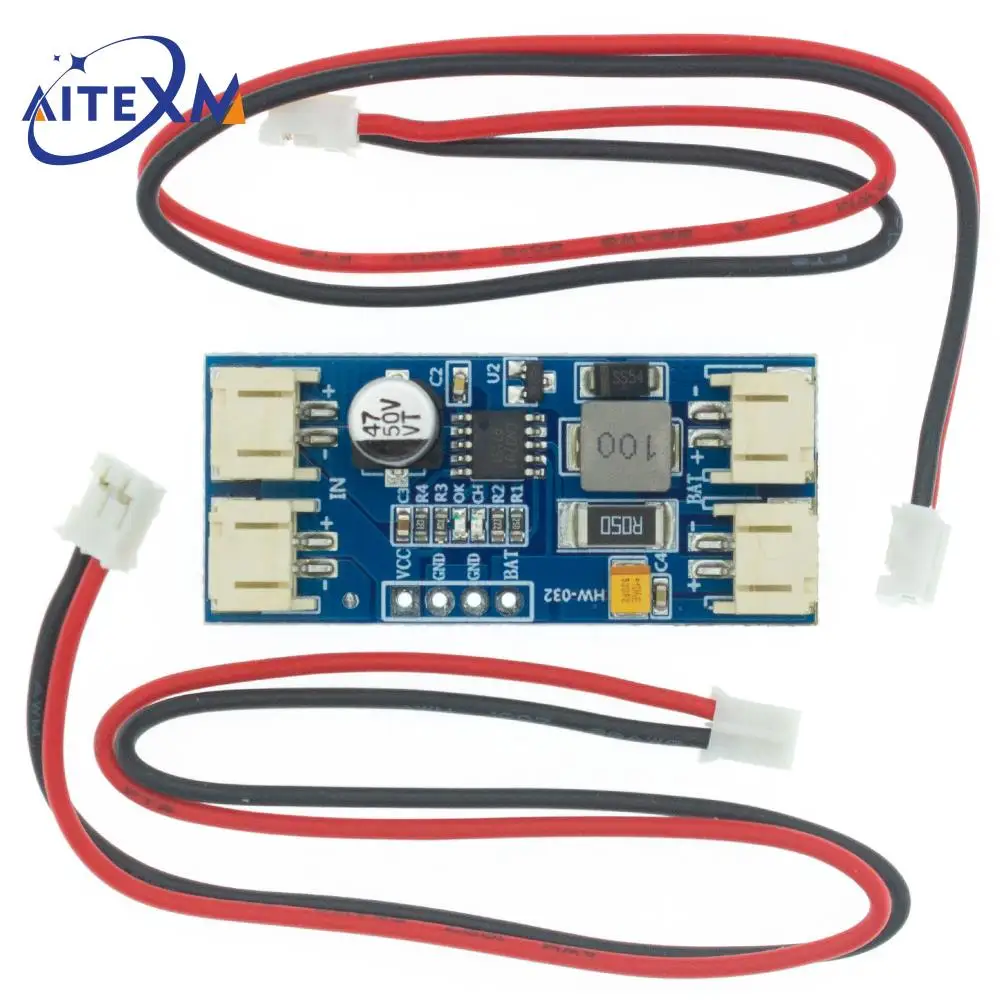

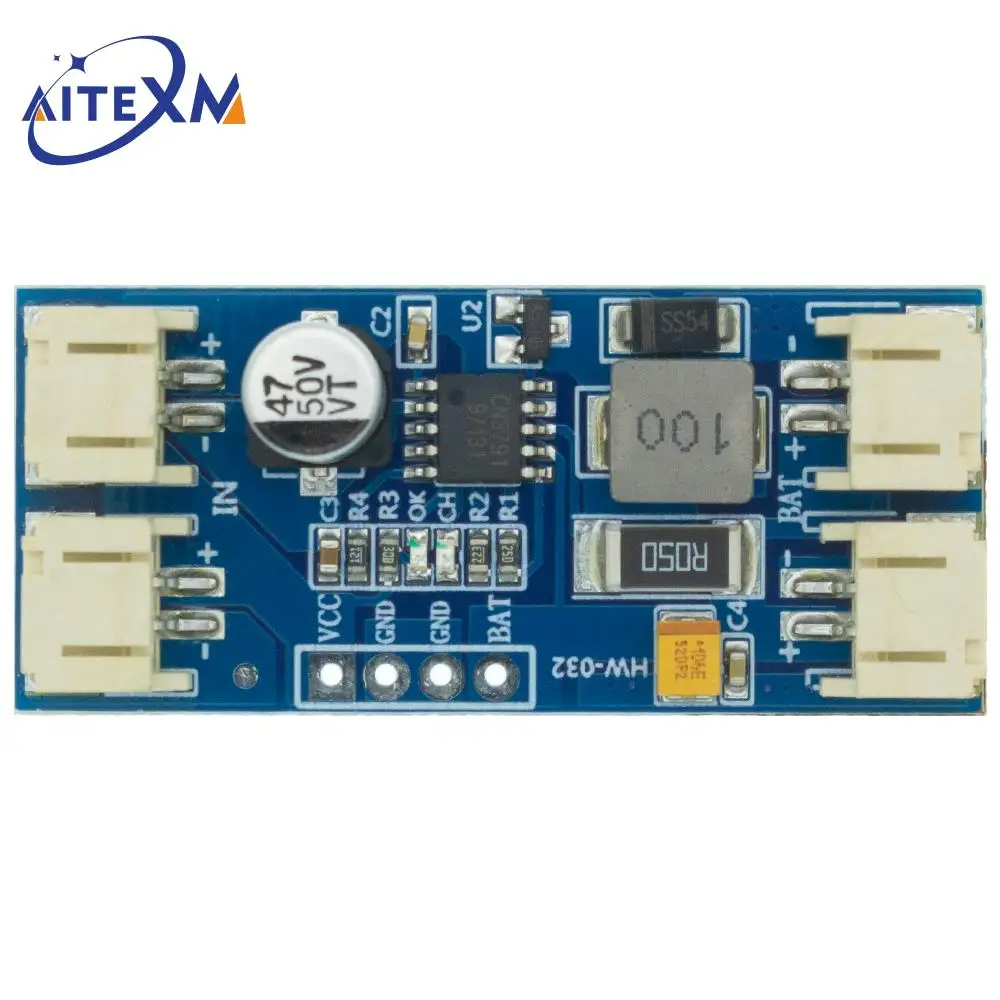

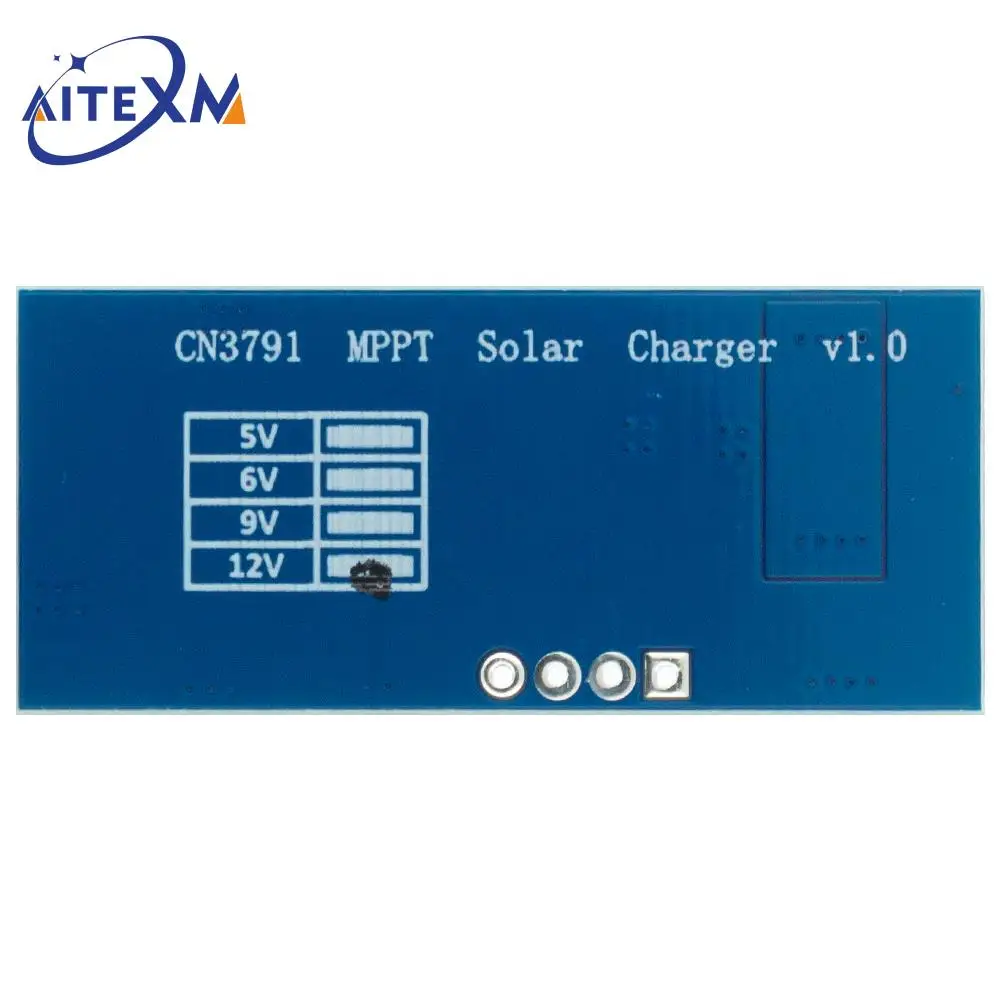

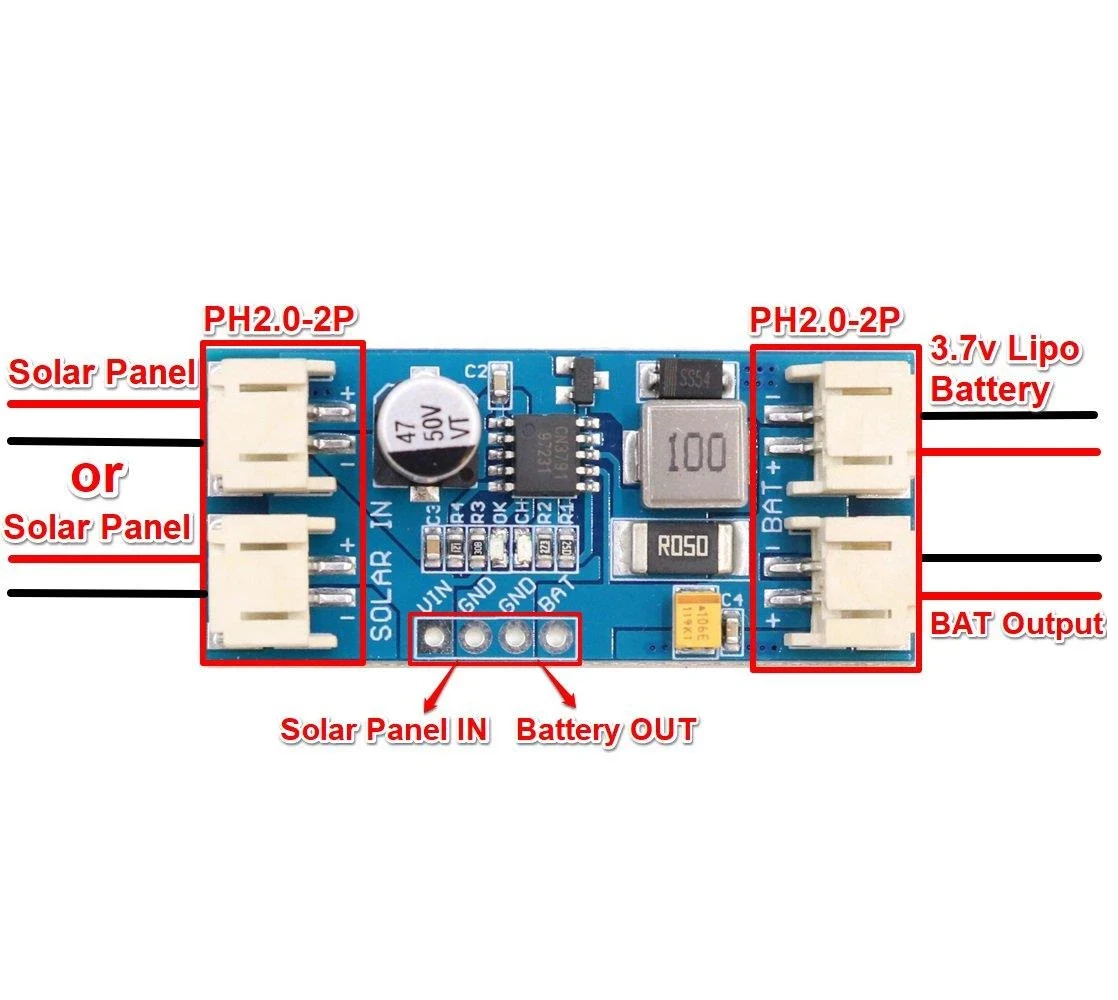

Солнечная Максимальная Мощность Point Tracking (со слежением за максимальной точкой мощности) заключается в том, чтобы обеспечить светильник изменения интенсивности и фотогальванические элементы выходной мощности Мощность в полной мере использования солнечной энергии. Как правило, для реализации функции MPPT необходимо использовать конвертер переключателя DC-DC, сохраняя максимальное выходное напряжение и зарядный ток (выход).Выход солнечного зарядного устройства предназначен для зарядки одного полимерного литий-ионного аккумулятора. Нагрузка должна быть соединена параллельно с батареей. Каждой солнечной зарядное устройство оснащено CN3791 отслеживания мощности цепи зарядки аккумулятора, и четыре 2-контактный JST / PH2.0 разъемы предварительно установлены.По умолчанию мы устанавливаем удерживающее напряжение для MPPT. Таким образом, у нас есть три версии с входным напряжением 6 В, 9 В и 12 В (в соответствии с рабочим напряжением солнечных панелей 6 в/9 В/12 В), который очень подходит для приложений с большой разницей напряжения между входным напряжением и напряжением батареи.Когда выходная мощность входного источника питания уменьшается, Внутренняя схема CN3791 может автоматически отслеживать максимальную точку мощности солнечной панели. Пользователю не нужно рассматривать худший чехол.Примечание:Если солнечное зарядное устройство CN3791 MPPT является версией 9 В, необходимо использовать солнечную панель с рабочим напряжением 9 В.Особенности:Входное напряжение: выберите соответствующий модуль в соответствии с номинальным напряжением солнечной панели (6 в/9 В/12 В)Выход напряжение: Номинальная мощность 3,7 V полную стопу напряжение 4,2 V литиевая батарея одной строки литиевая батарея Зарядка управленияИнтерфейс: 2pin PH2.0 / JSTФункция отслеживания максимальной мощности панели солнечных батарейПолное управление зарядкой для одноэлементной литиевой батареиЗарядный ток до 2 АЧастота переключения ШИМ: 300 кГцПостоянное напряжение Напряжение зарядки: 4,2 V ± 1%Постоянный ток зарядный ток устанавливается внешним резисторомЗаряжайте глубоко разряженный аккумуляторФункция автоматической подзарядкиСостояние зарядки и индикация состояния зарядаФункция мягкого пускаЗащита от перенапряжения батареиТемпература рабочей среды: -40 ℃ ~ + 85 ℃Размер: 45x20x9.5мм
