AT-09 4 0 Bluetooth Φ master-slave интегрированный CC2540 CC2541 совместимый с фотомодулем - купить

Купить AT-09 4 0 Bluetooth Φ master-slave интегрированный CC2540 CC2541 совместимый с фотомодулем |

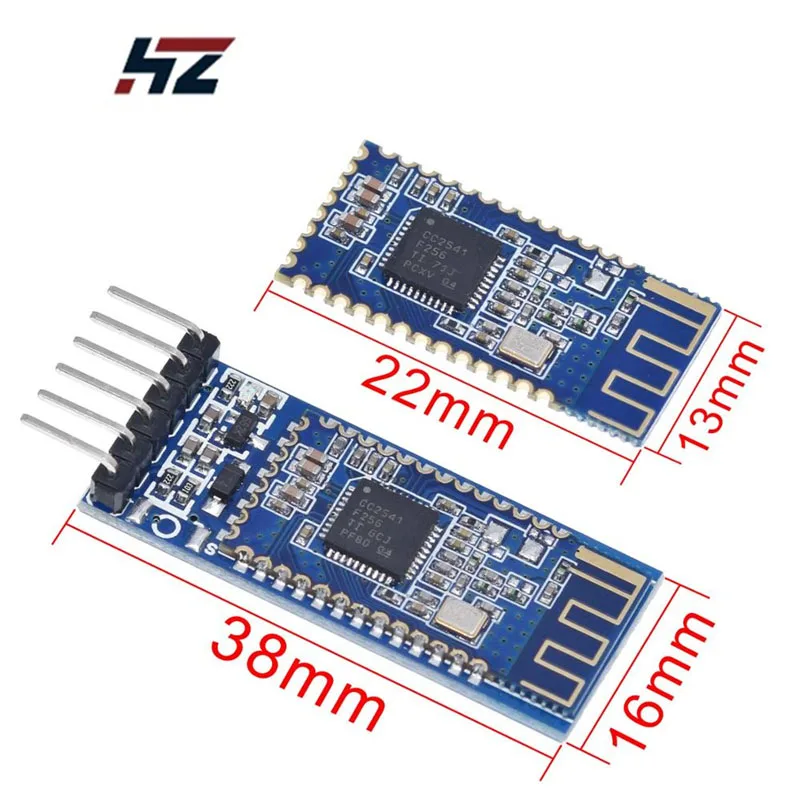

Без размера заголовка: 17 мм * 39 мм

☆ Ультра-низкое энергопотребление в режиме ожидания 90uA ~ 400uA

☆ Ультра-дальнее расстояние соединения 100 футов/60 метров

☆ Супер быстрая скорость реакции 0,4 секунд

Android, Apple, PC, MAC универсальны.

☆Нет байтового ограничения для отправки и приема, до 3K байт/сек

Не нужно делать MFI

Система IOS полностью поддерживается.

☆Система Android 4,3 полностью поддерживается.

Интегрированный модуль master-slave имеет три функции прозрачной передачи, дистанционного управления и сбора PIO. Его можно переключать и устанавливать через командный набор AT. Это то же самое, что и модуль последовательного порта Bluetooth, который вы использовали раньше. Это легко, не изменяя PCB и нижнюю компьютерную программу. Обновление до Bluetooth 4,0!

Основные характеристики модуля:

1. Ультра-низкое энергопотребление в режиме ожидания 90uA ~ 400uA

2. Ультра-дальнее расстояние соединения 32,8 футов/10 метров

3. Ультра-высокой скорости отклика 0,4 секунд

4. Android, Apple, PC, MAC универсальны.

5. Нет байтового ограничения для отправки и приема, до 3K байт/сек

6. Нет необходимости делать MFI

7. Идеальная поддержка системы IOS

8. Система Android 4,3 полностью поддерживается.

9. Интегрированный модуль Master-slave, с тремя функциями прозрачной передачи, дистанционного управления и сбора PIO, и может быть переключен и установлен через командный набор AT,

Так же, как и модуль последовательного порта Bluetooth, который вы использовали раньше, вы можете легко обновить до Blue 4,0 без изменения PCB и нижней компьютерной программы!

Условия использования:

Мобильный телефон Apple только: 4S и выше моделей, версии системы iOS6 и выше

Только для телефонов Android: система версии 4,3 и выше, а версия Bluetooth для телефона-4,0.

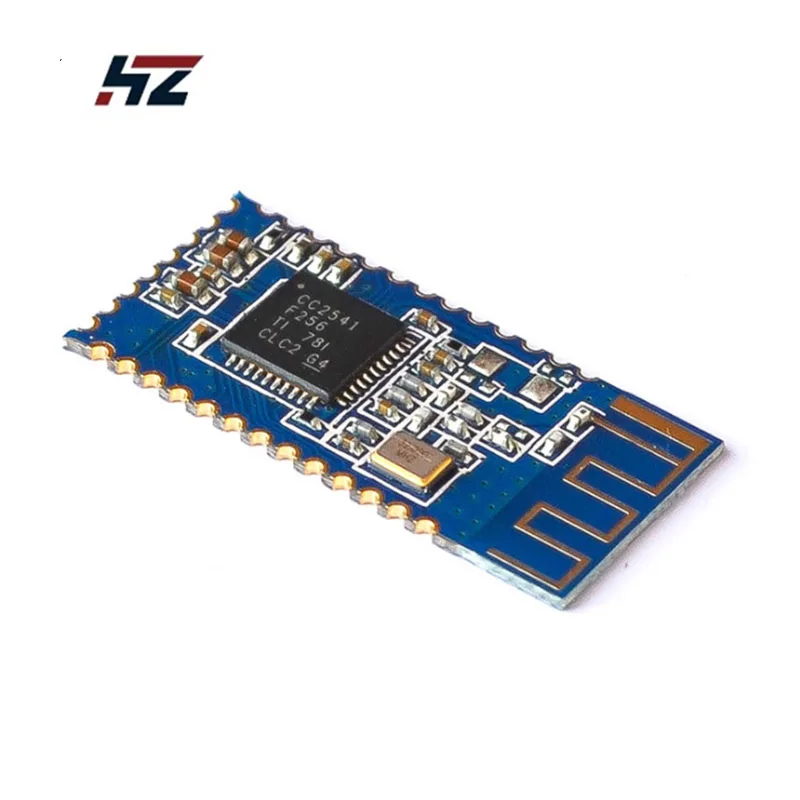

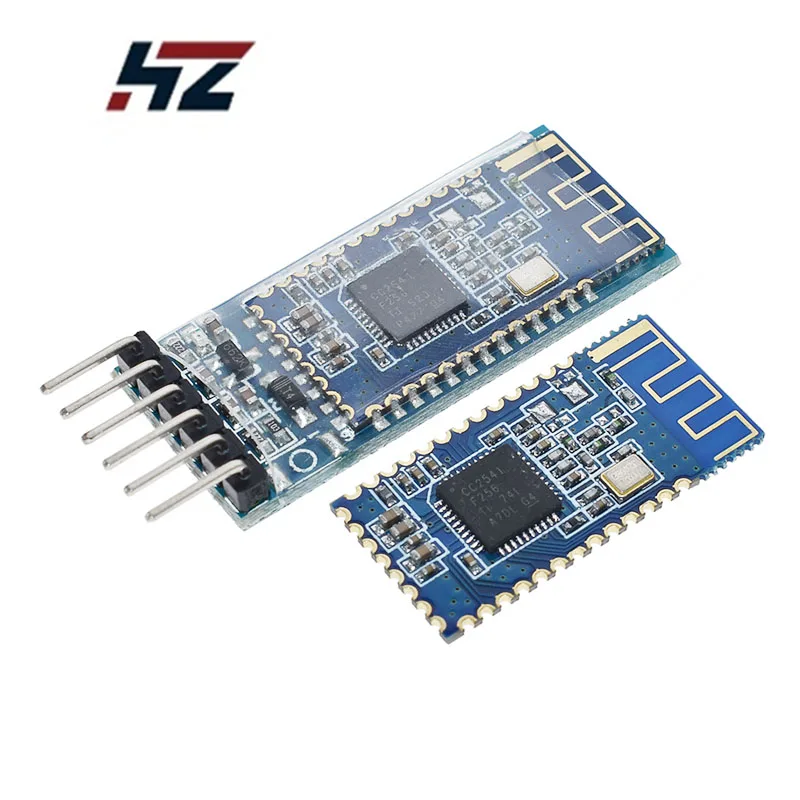

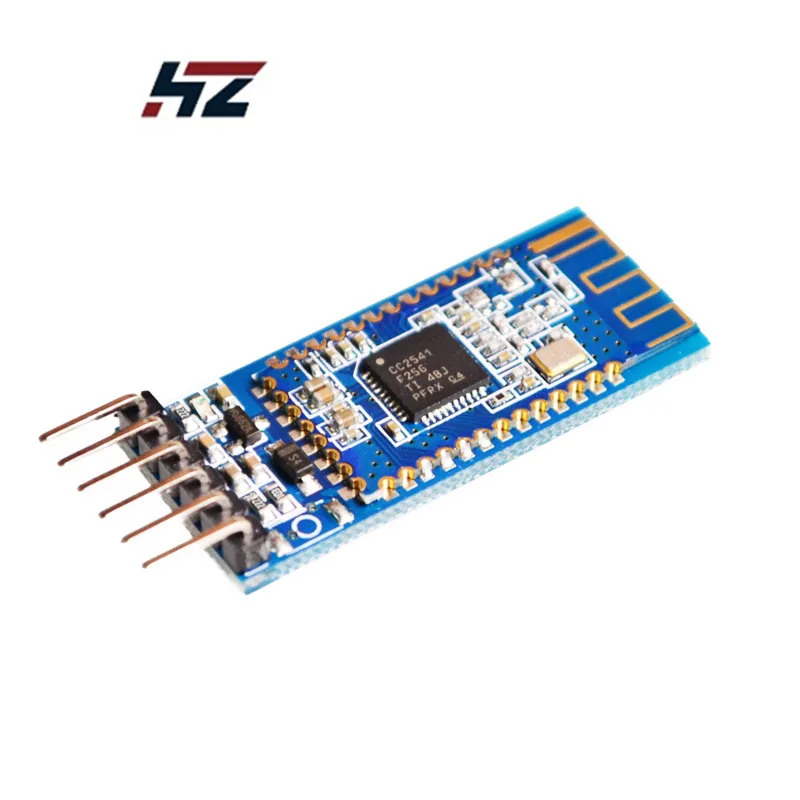

1. Основной модуль использует slave модуль BT05, а лидирующие интерфейсы включают VCC, GND, TXD, RXD и состояние. Резервный светодиодный выходной штырь состояния, микроконтроллер может определить, был ли Bluetooth подключен через статус штыря,

2. Светодиодный индикатор указывает на состояние подключения Bluetooth, мигание указывает на отсутствие подключения Bluetooth, а постоянный светильник указывает на то, что Bluetooth подключен и порт открыт, STATE pin выводит высокий уровень, чтобы указать, что он подключен, и другие состояния являются низкими.

3. Установите модуль в качестве главного режима: модуль настроил модуль master-slave для программного обеспечения, отправьте по + ROLE1 (введите или добавьте \ r) через последовательный порт, И возврат ОК, это означает, что установка прошла успешно, и светодиодный светильник модуля будет быстро мигать в это время. Подключение основного модуля и подчиненный модуль должны быть подключены через команды AT (для получения подробной информации обратитесь к набору команд BT05 AT).

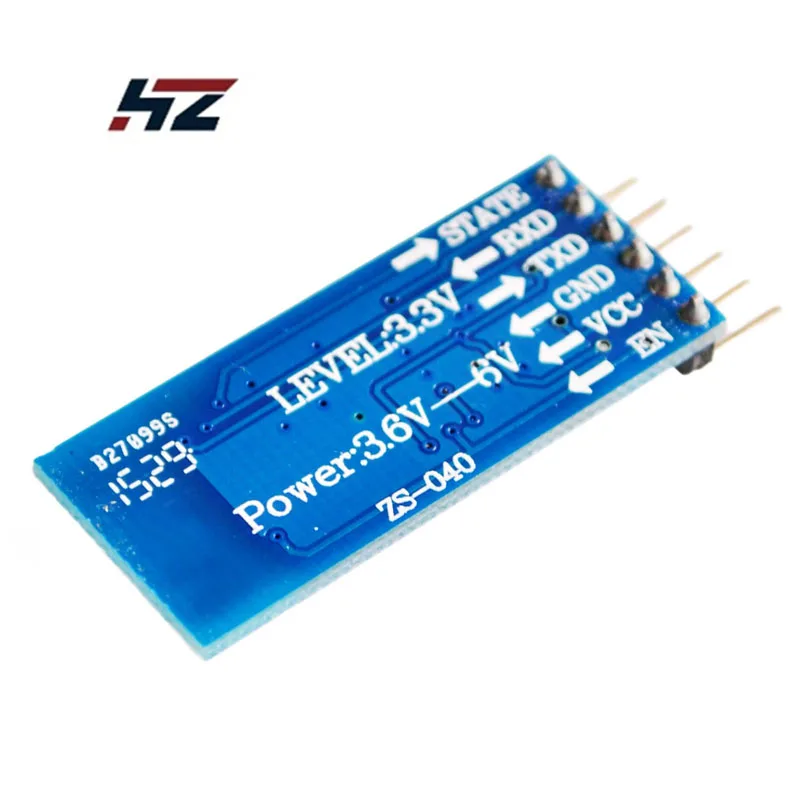

4. Основание 3,3 V LDO, входное напряжение 3,6 ~ 6V вход переменного тока напряжением не должна превышать 7V!

5. Интерфейс уровень 3,3 V, который может быть непосредственно подключенный к различным однокристальная микрокомпьютеров (51, AVR, PIC, ARM, MSP430 и т. д.), И микрокомпьютеры с одним чипом 5 в также могут быть напрямую подключены, без MAX232 или через MAX232!

6. Эффективное расстояние на открытой местности составляет 7-10 метров, также возможно более 10 метров, но качество соединения этого расстояния не гарантируется

7. При использовании в качестве полнодуплексного последовательного порта После сопряжения нет необходимости понимать любой протокол Bluetooth, но он поддерживает только 8 бит данных, 1 стоп-бит и не имеет формата связи с четкостью. Это также наиболее часто используемый формат связи. Другие форматы не поддерживаются.

8. Когда соединение Bluetooth не установлено, скорость передачи данных, имя и пароль сопряжения можно установить через команды AT, а заданные параметры будут сохранены после отключения питания. Автоматическое переключение в прозрачный режим передачи после подключения Bluetooth

9. Малый размер (3,57 см * 1,52 см), фабричное производство пластырей, чтобы обеспечить качество пластырей. Он покрыт прозрачной термоусадочной трубкой, которая является пыленепроницаемой и красивой и обладает определенной антистатической способностью.

10. Эта ссылка является подчиненным устройством. Подчиненное устройство может быть сопряжено с различными компьютерами с поддержкой Bluetooth, bluetooth-мастерами, большинством мобильных телефонов с поддержкой Bluetooth, КПК, PSPs и другими смарт-терминалами. Рабы не могут быть сопряжены.

Маленький смысл (очень важно)

TXD: передающий терминал, обычно выраженный как собственный передающий терминал, нормальная связь должна быть подключена к RXD другого устройства.

RXD: принимающий конец, обычно выраженный как собственный приемный конец, нормальное общение должно быть подключено к TXD другого устройства.

Во время нормального общения TXD всегда подключается к RXD устройства!

Самоприем и самопередача: RXD подключается к TXD других устройств во время обычной связи, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть, вы получаете данные, отправленные самостоятельно, то есть, Ваш собственный TXD напрямую подключен к RXD для тестирования собственной передачи и приема, является ли это нормальным или нет самым быстрым и простым методом тестирования. Когда возникает проблема, сначала сделайте тест, чтобы определить, неисправен ли продукт. Также называется loopback test
