Keyestudio Raspberry Pi Pico IO щит Плата расширения для Raspberry Pi Pico макетная плата DIY Kit Электронные проекты

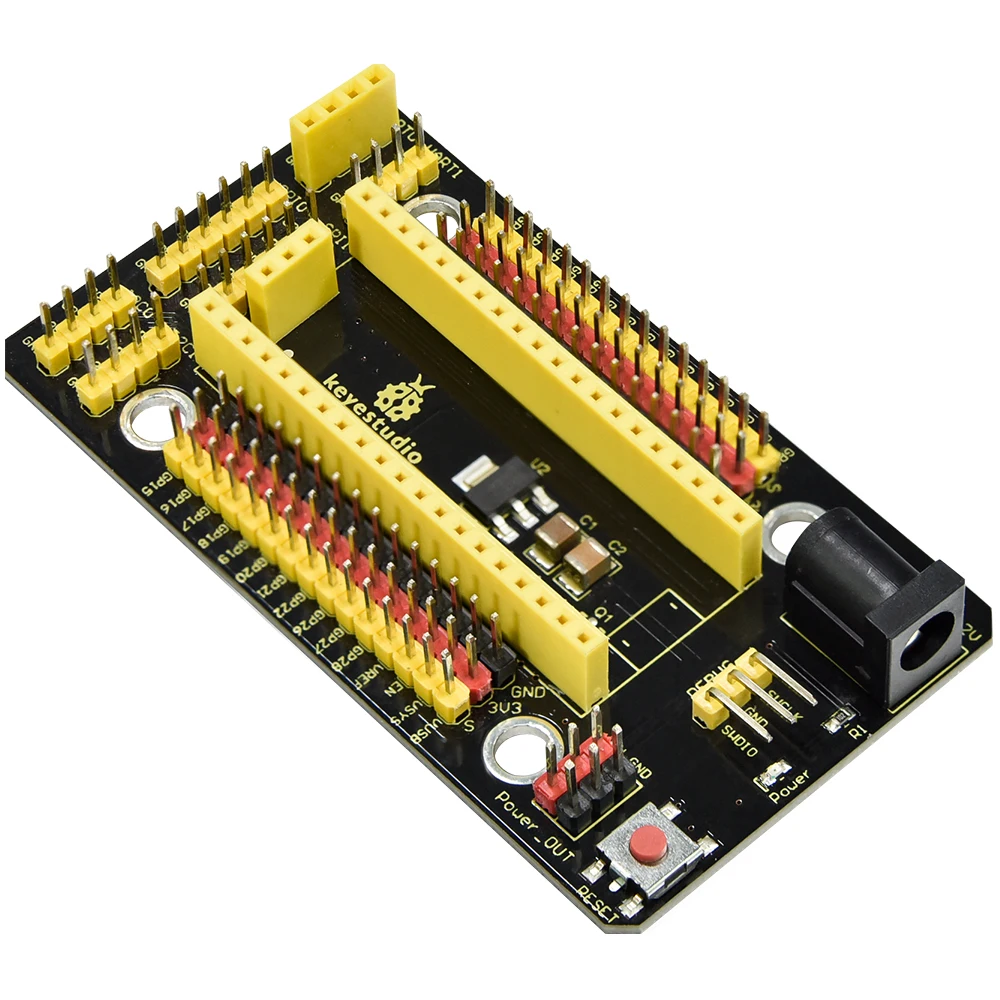

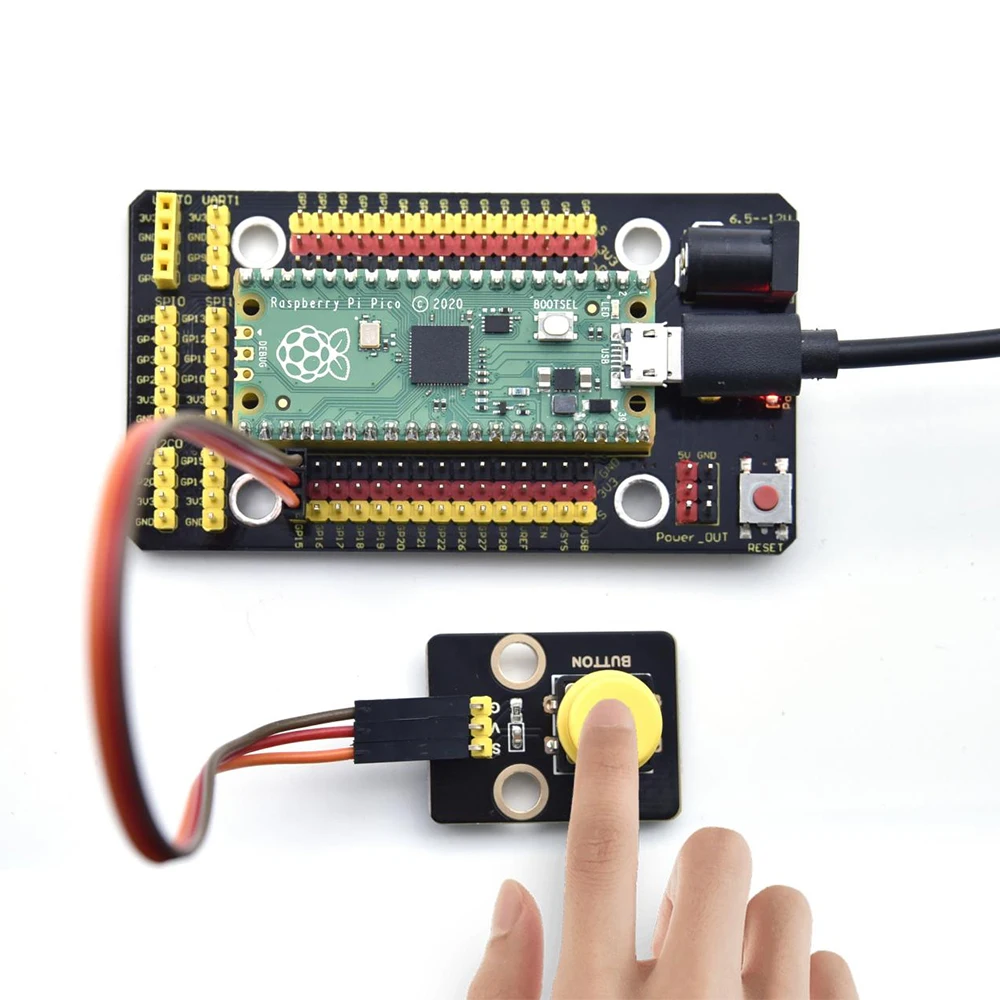

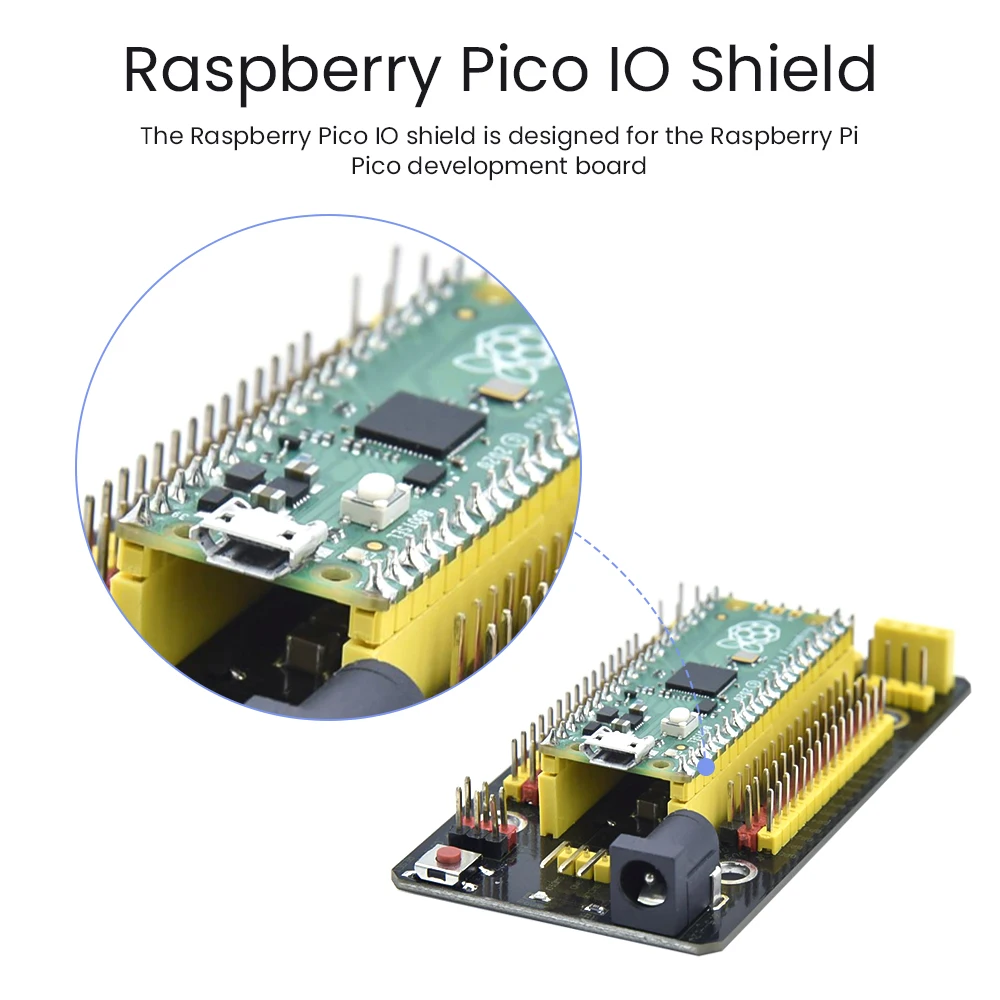

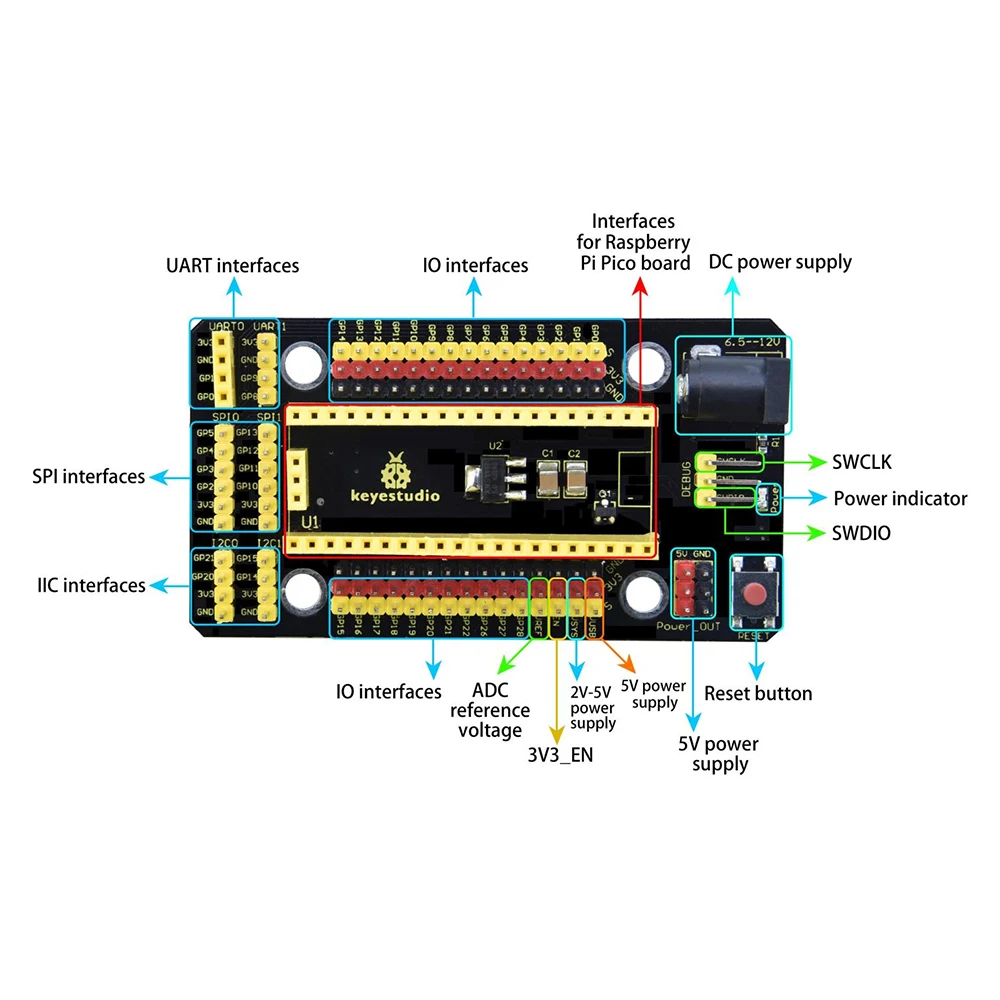

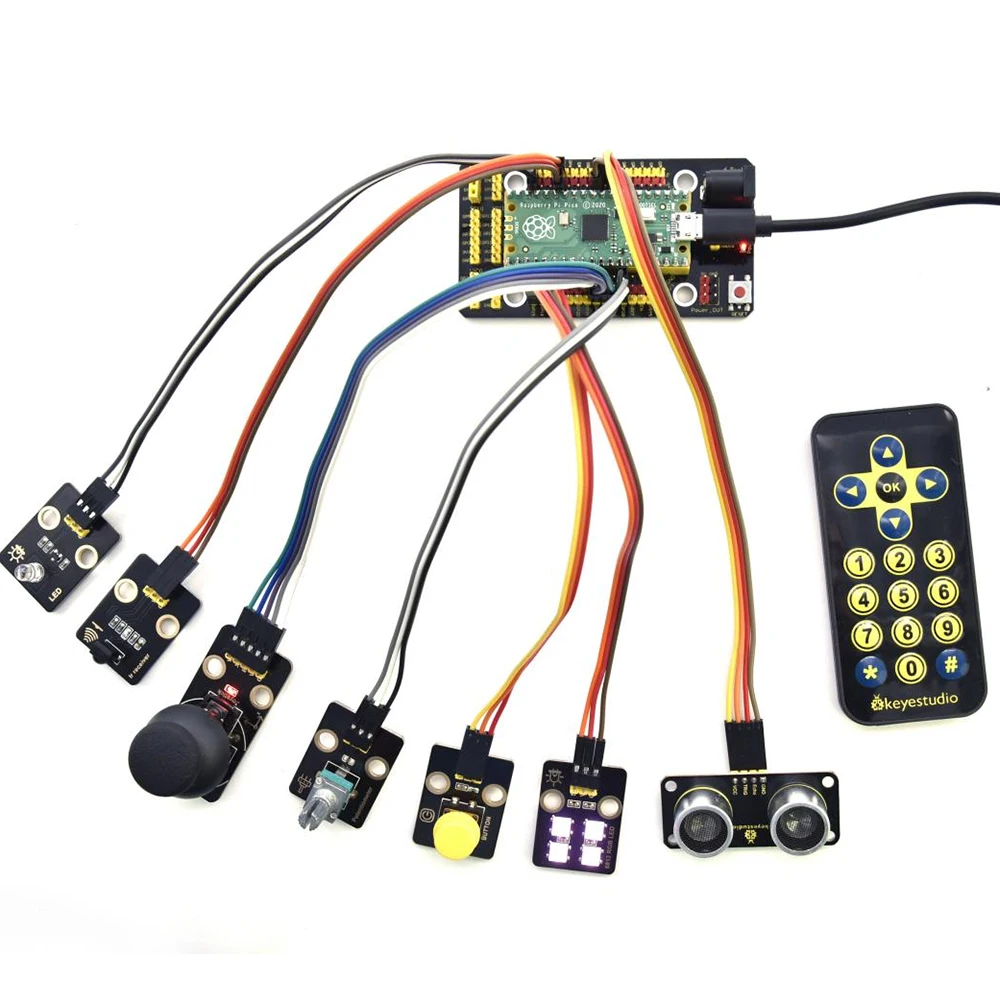

Raspberry Pico IO shield предназначен для макетной платы Raspberry Pi Pico, без пайки. Он также включает порты связей как 2 x I2C, 2 x UART, 2 x SPI, 3 x аналогового ввода/вывода и 13 x цифрового ввода-вывода, а также 6,5-12V интерфейс питания. Встроенные отверстия в положении Lego могут помочь подключить несколько датчиков или модулей, что значительно увеличивает количество функций.

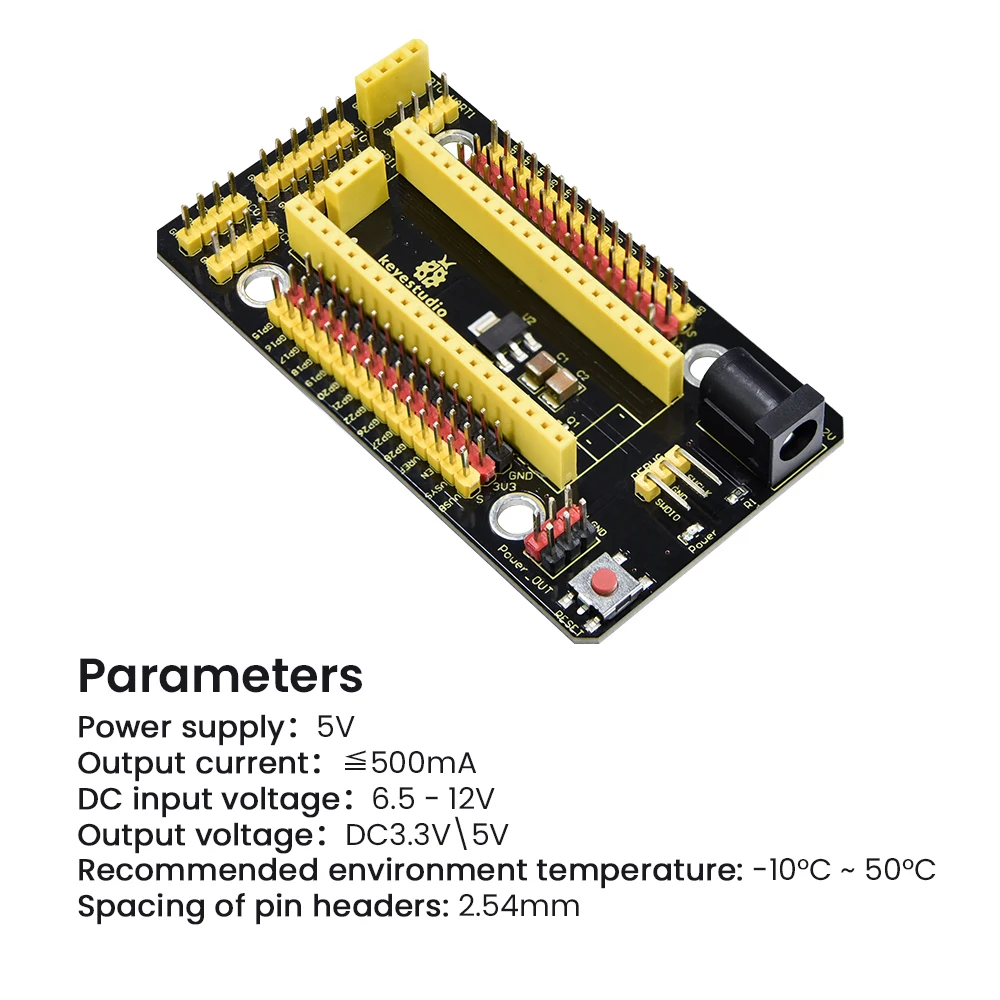

Параметры

Источник питания: 5 В

Выходной ток: ≦ 500 мА

Входное напряжение постоянного тока: 6,5-12V

Выходное напряжение: DC3.3V/5V

Рекомендуемая температура окружающей среды: -10 °C ~ 50 °C

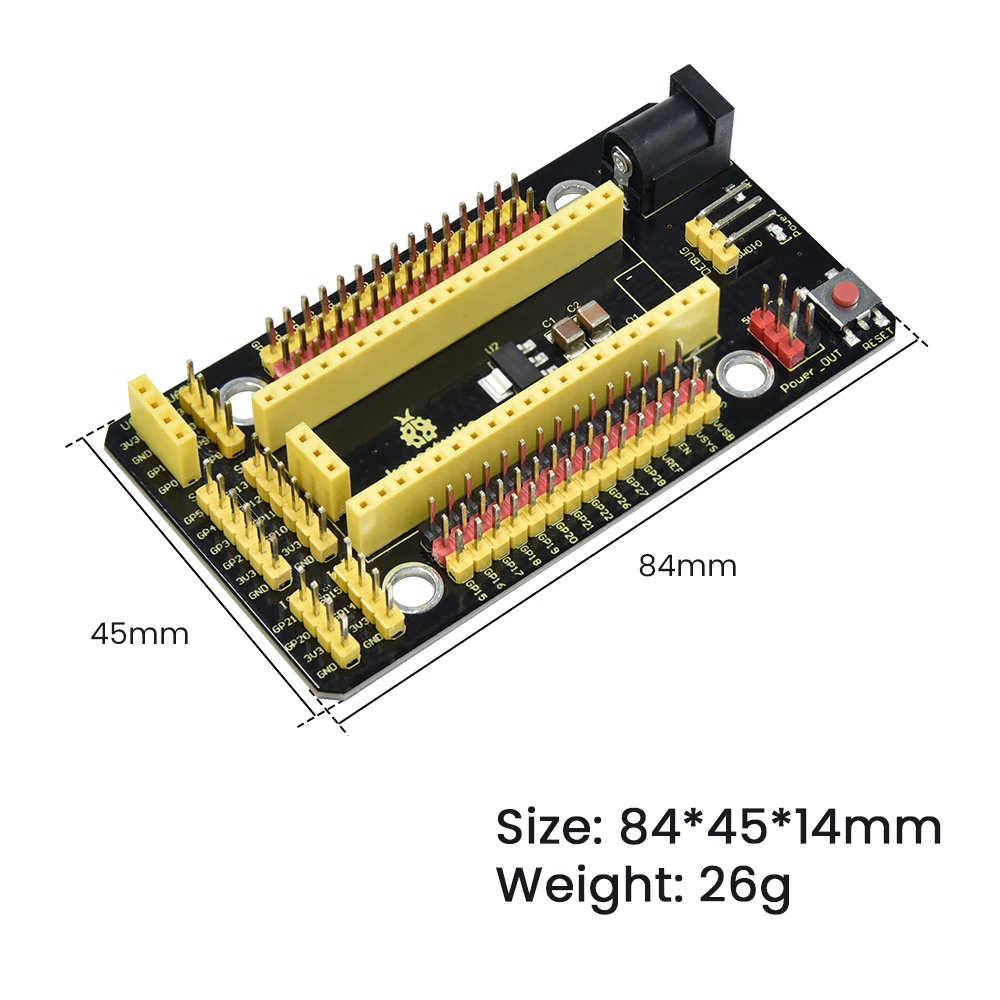

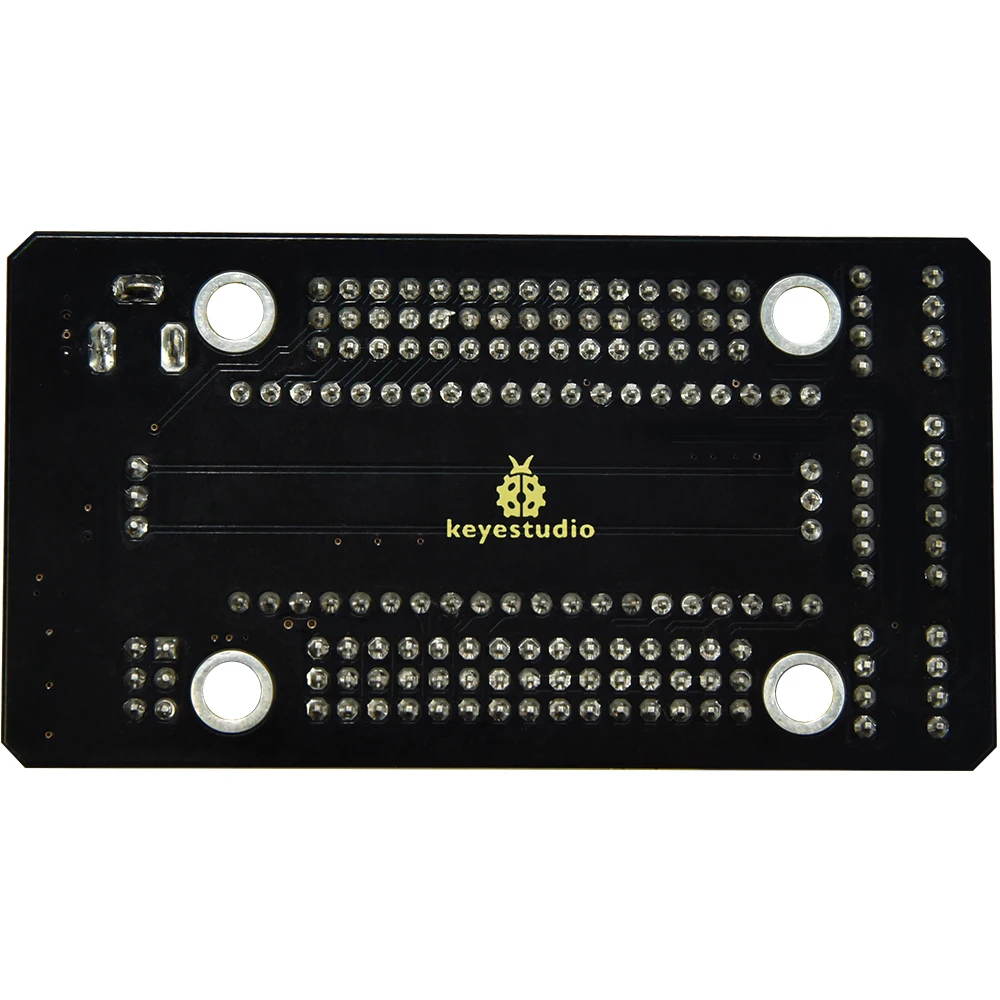

Размер: 45,33 мм * 83,61 мм

Расстояние штыревые разъемы: 2,54 мм

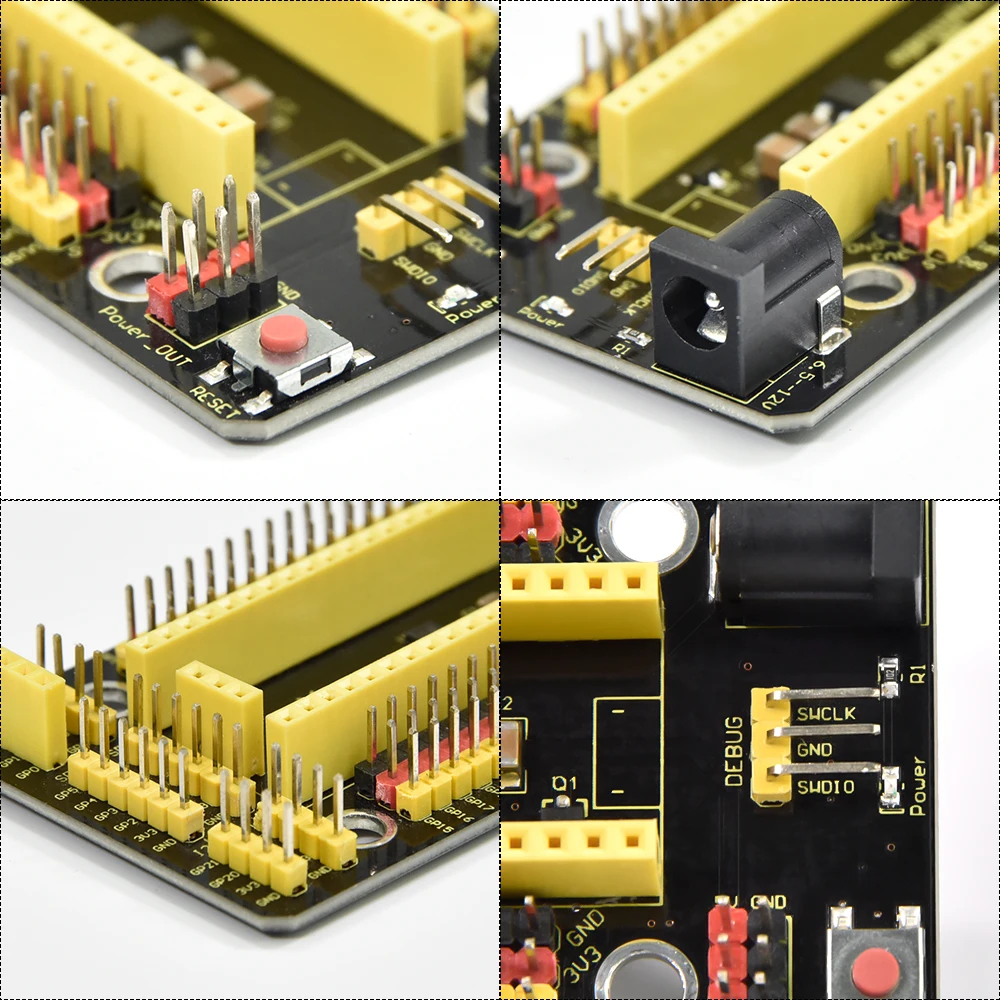

Инструкции по штифту:

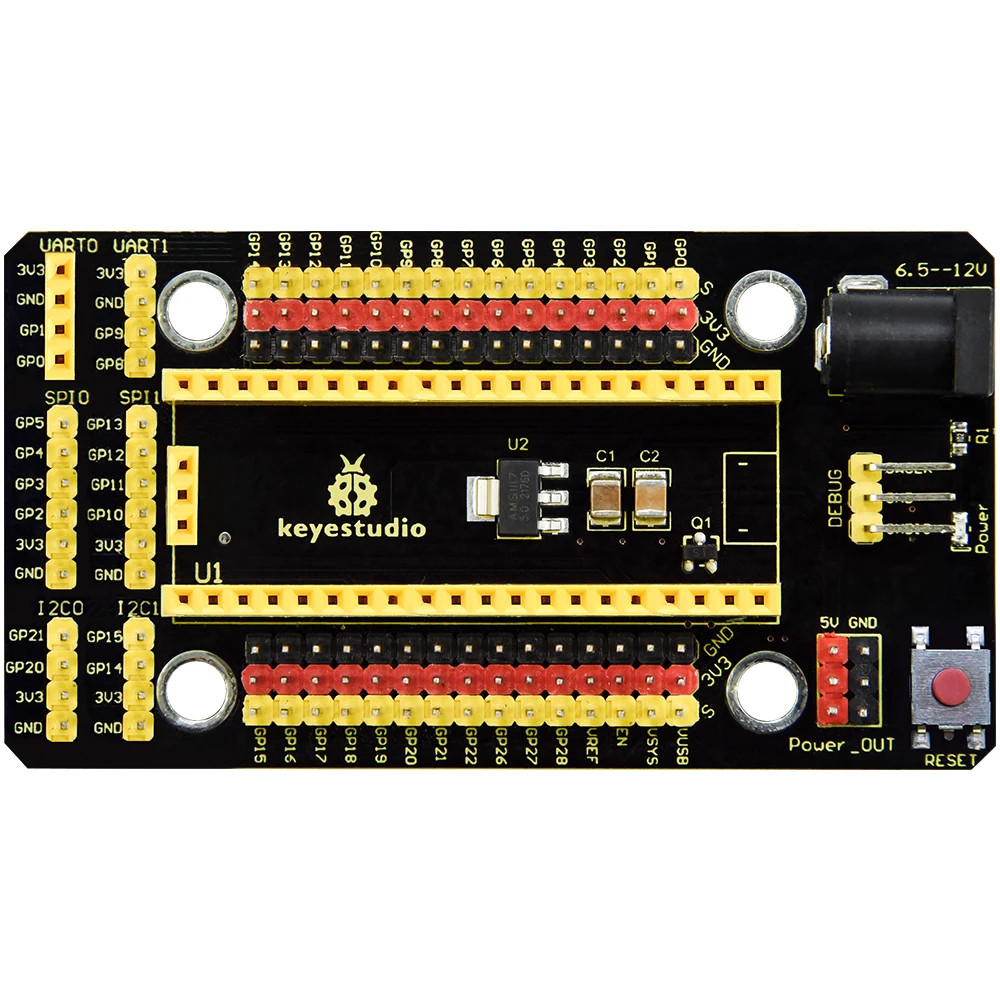

Цифровой IO x 13:GP2, GP3, GP12 ~ GP22

Аналоговый IO x 3: GP26, GP27, GP28

UART x 2: UART0, UART1

I2C x 2: I2C0, I2C1

SPI x 2: SPI0, SPI1

Мощность интерфейс: 6,5 V - 12V

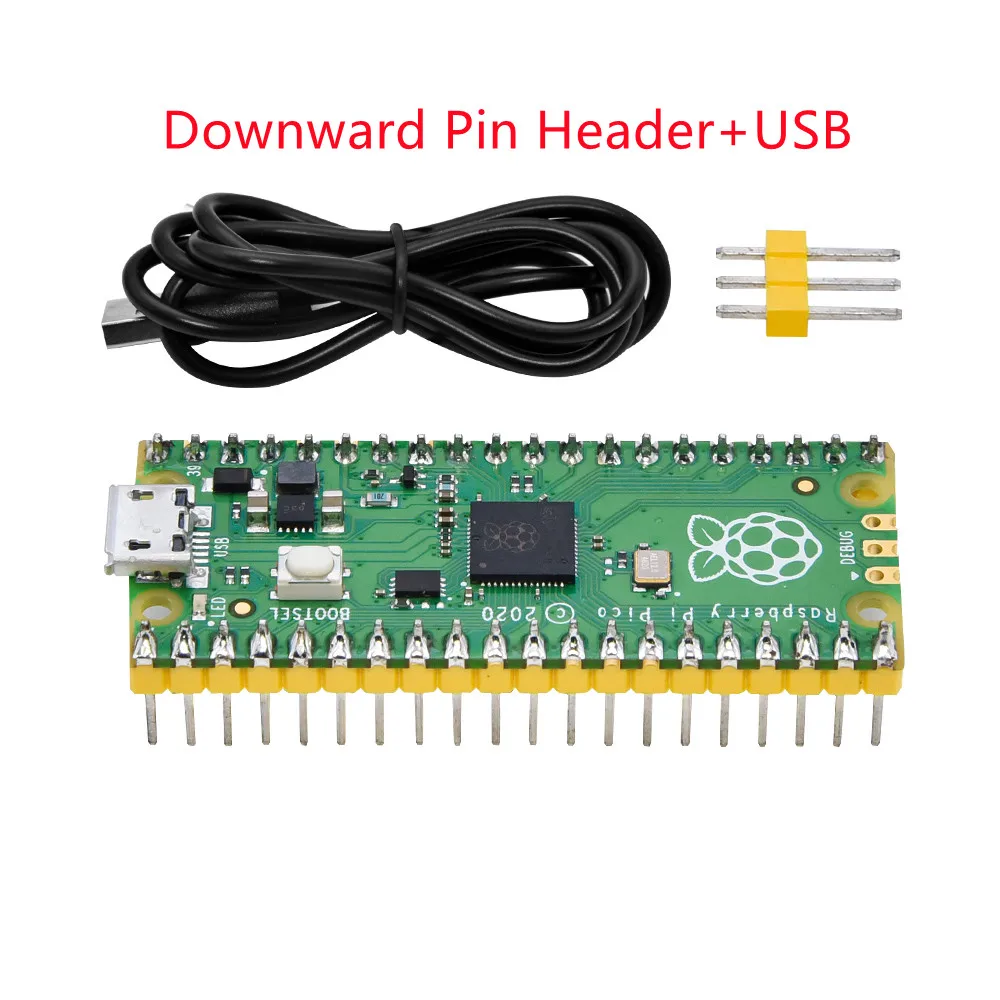

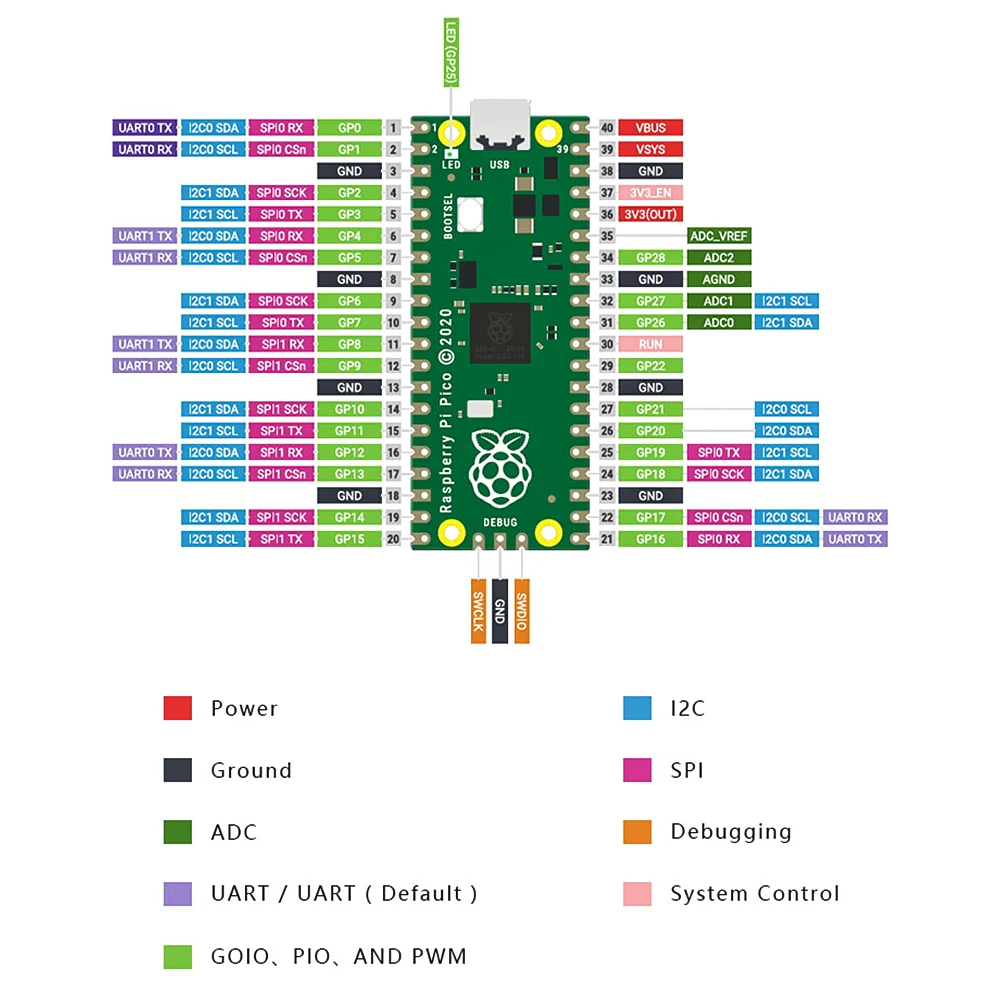

GPIO pins, используются для чипа RP2040 платы разработки Pico, как показано ниже;

GPIO29: для ADC mode(ADC3) измеряет VSYS/3

GPIO25: подключен к светодиодам пользователей

GPIO24: VBUS зондирования-если VBUS существует, это высокий уровень, в отличие от, это ow уровень

GPIO23: Встроенный SMPS чип контрольный штифт

В дополнение к 26 контактам GPIO (GP0 ~ GP22, GP26_A0, GP27_A1, GP28_A2) и 7 контактам GND, Pico board имеет 7 физических контактов следующим образом

PIN40: VBUS(5 В)

PIN39: VSYS(2 ~ 5 В)

PIN37: 3V3_EN (встроенный SMPS чип включен)

PIN36: 3V3 (3,3 V)

PIN35: ADC_VREF(ADC)

PIN33: AGND (аналог)

PIN30: RUN(boot/forbid Pico)
