Фильтр постоянного тока для подавления электромагнитных помех в автомобильном аудио - купить

Купить Фильтр низких частот DC LC электромагнитные помехи ЭМС автомобильное аудио

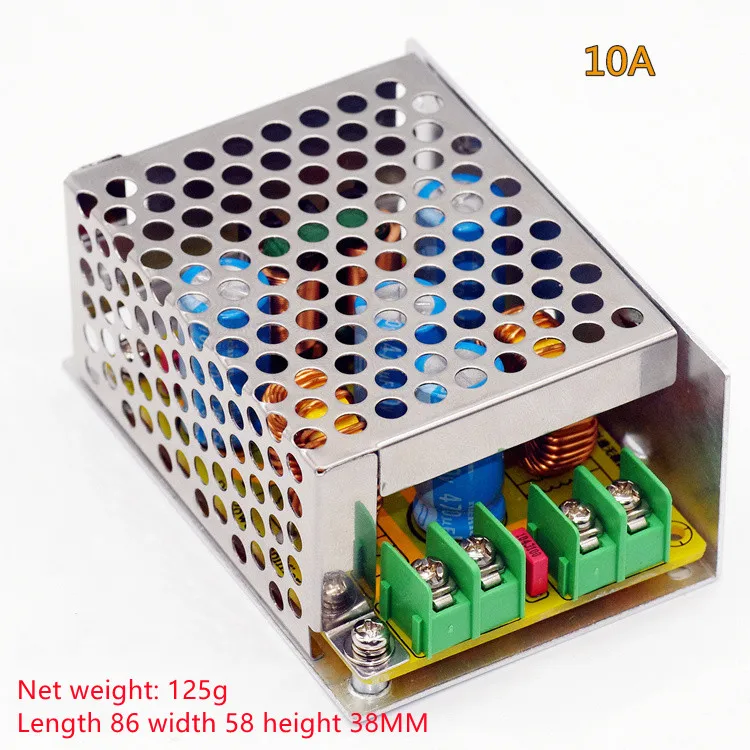

На изображении 10А. Различные материалы для разных токов.

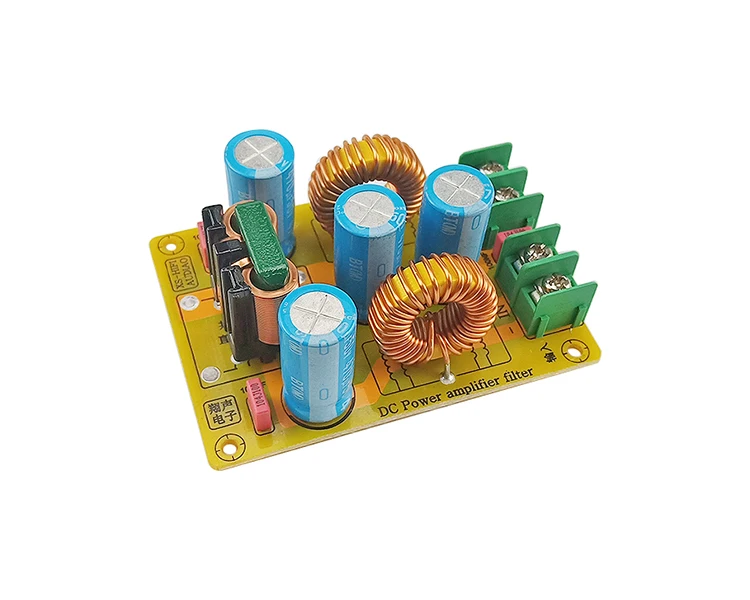

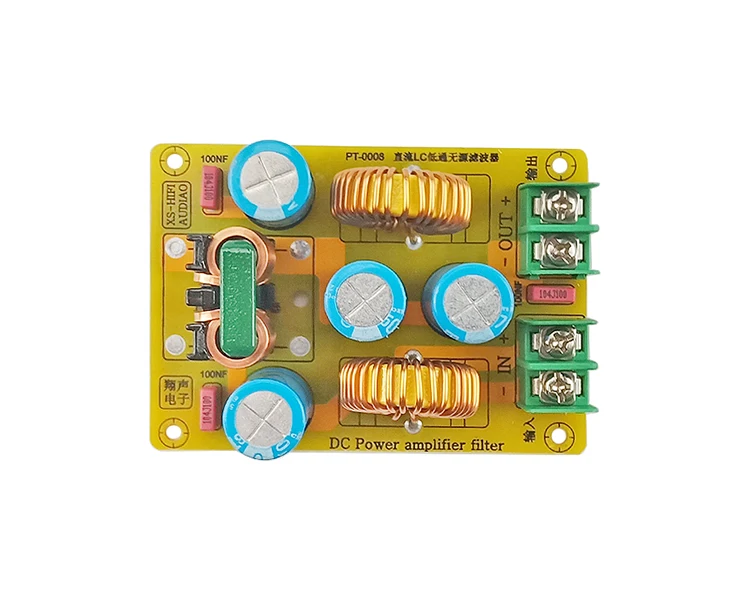

Введение в схему фильтра питания постоянного тока PT-0008: схема состоит из трехступенчатой фильтрации, первая часть-схема фильтра LC, вторая часть-фильтрация EMI в общем режиме, И третья часть-это Двухступенчатая схема фильтра LC.

LC фильтр обычно называется пассивным фильтром. Это традиционное устройство гармонической компенсации мощности постоянного тока, состоящее из индукторов и конденсаторов. Можно несколько раз фильтровать гармоники в источнике питания.

Очистите источник питания постоянного тока и фильтрацию в общем режиме, что может подавить проблему быстрой переходной групповой импульсной интерференции с частотой повторения в несколько килогерц на некоторых сайтах пользователей.

Вход: DC.
Выход: DC.
Напряжение: 50 в (более высокое напряжение может заменить электролитический конденсатор для улучшения)

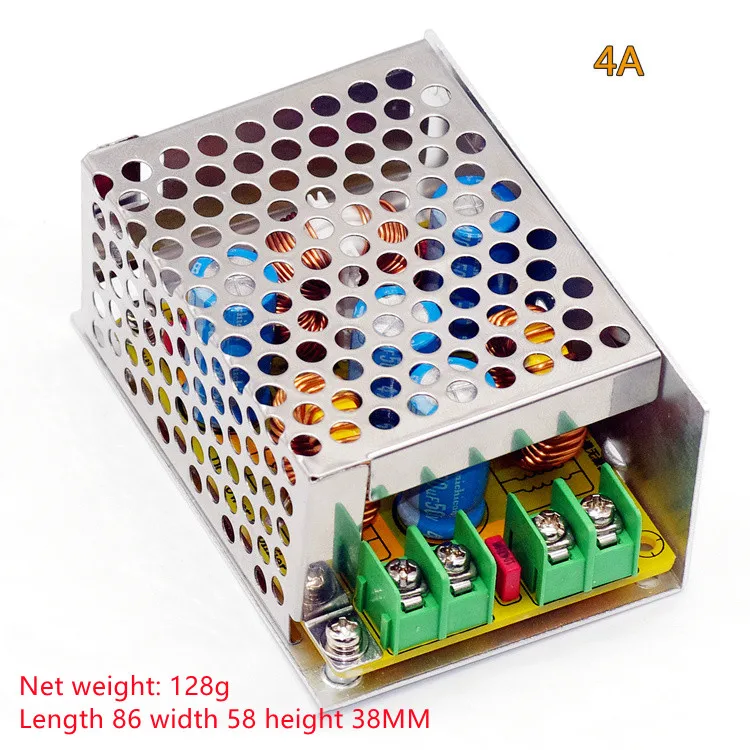

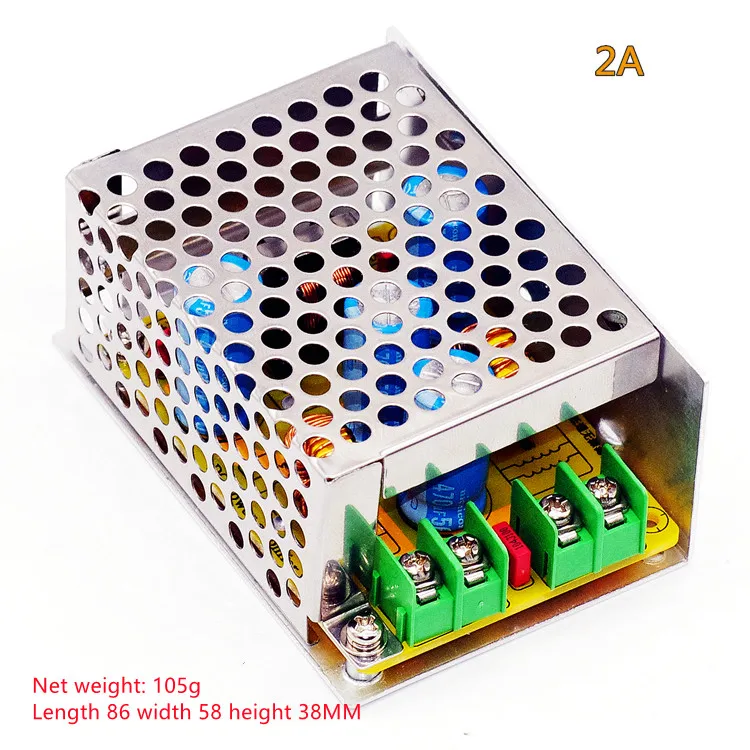

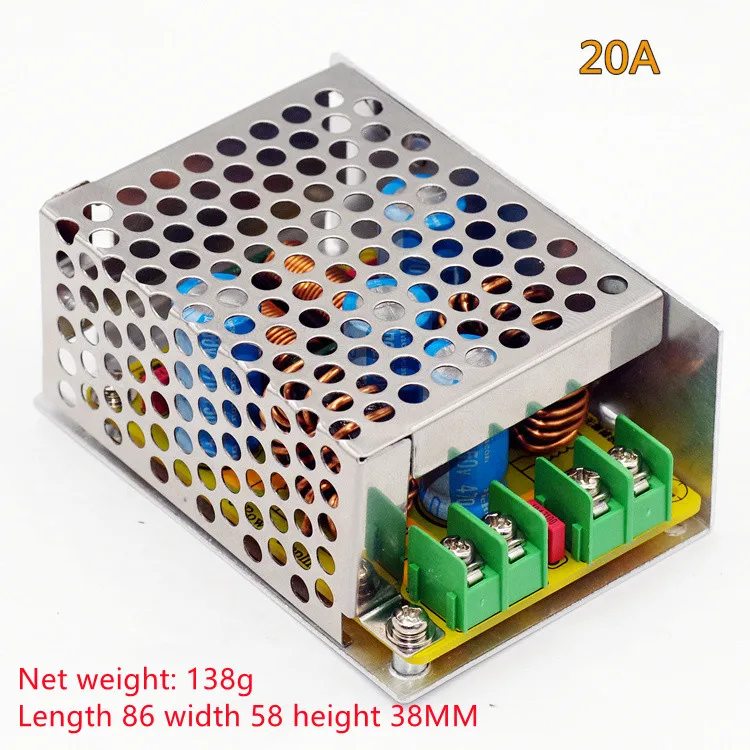

Ток: 2А. 4А. 10А. 20А доступно по запросу
Характеристики основных частей:

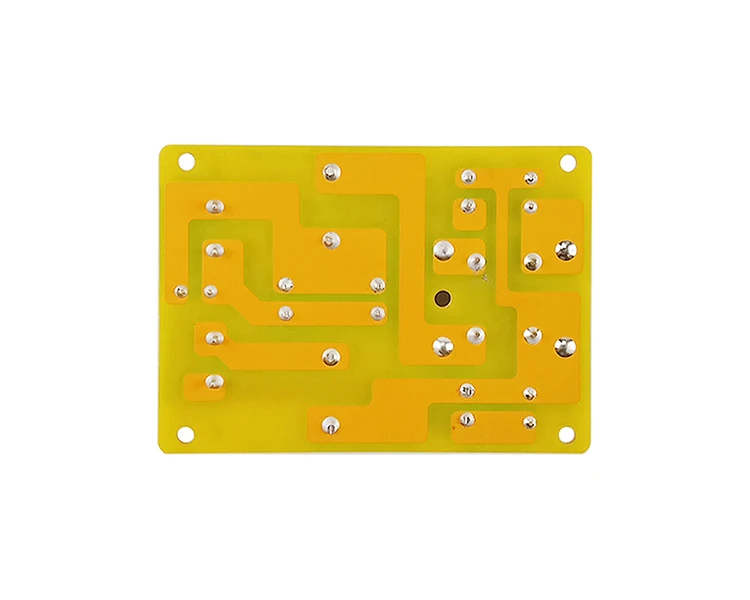

Печатная плата: Двусторонняя Стекловолоконная плата FR4
Электролитический конденсатор: 50 в, 470 мкФ, диаметр 13 мм, дозировка 4 шт.
Пленочный конденсатор: НФ, 3 шт.
Магнитное кольцо самоиндукции: количество 2 шт, (20 а мощный ток потребления),
Индуктивность общего режима; Потребление 1 шт. (большой ток 20 А выбирайте плоскую медную ленту индуктивности)
Разъем: 7,62, 2-контактный разъем, 2 шт.

Этот модуль подходит для исключения использования источника питания постоянного тока с электромагнитными помехами. Его можно применять для фильтров после переключения выхода источника питания, автомобилей, мотоциклов и постоянного тока с сильными электромагнитными помехами.
Схема.
