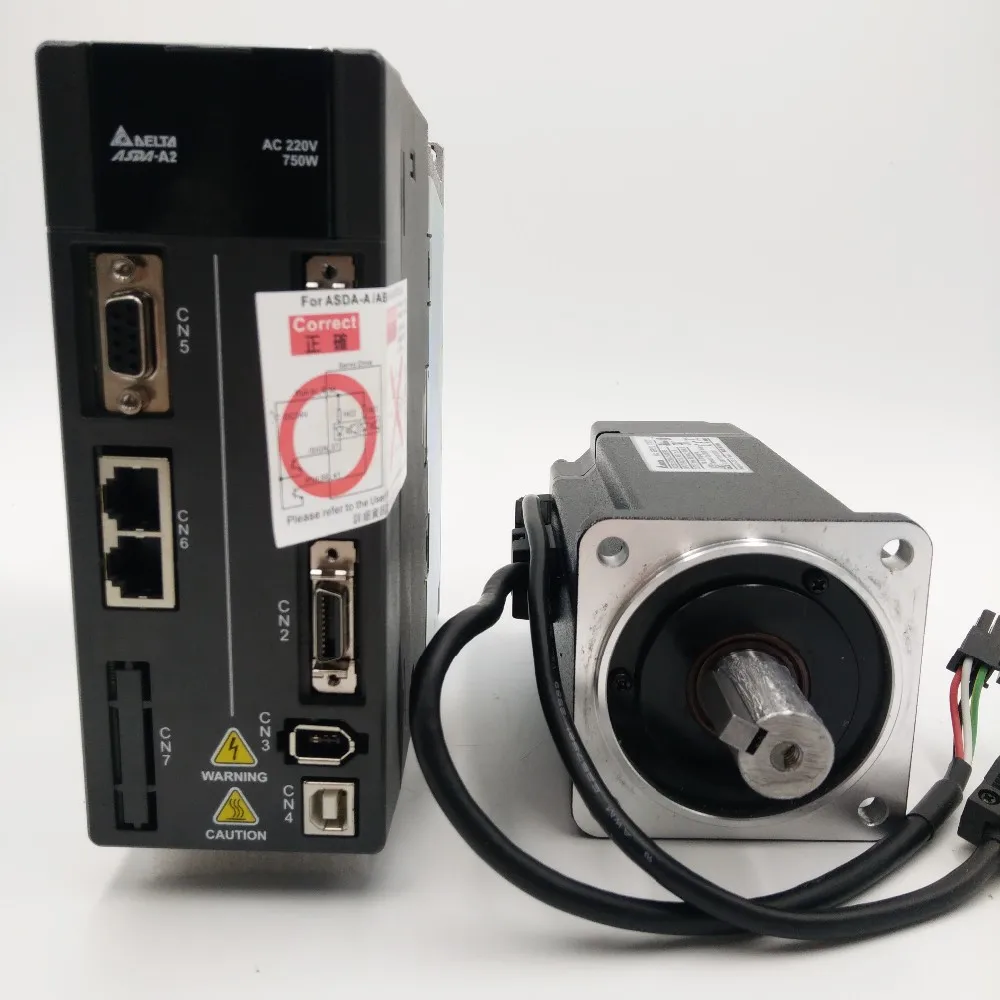

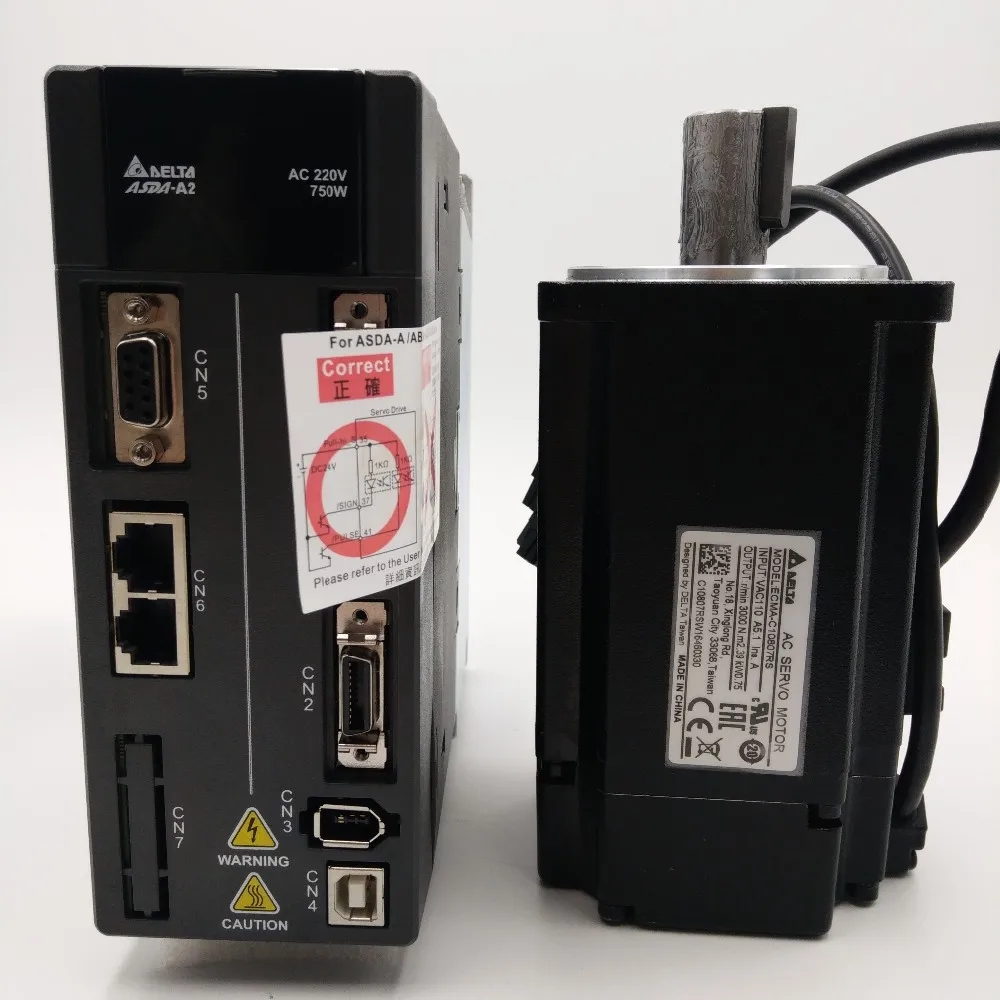

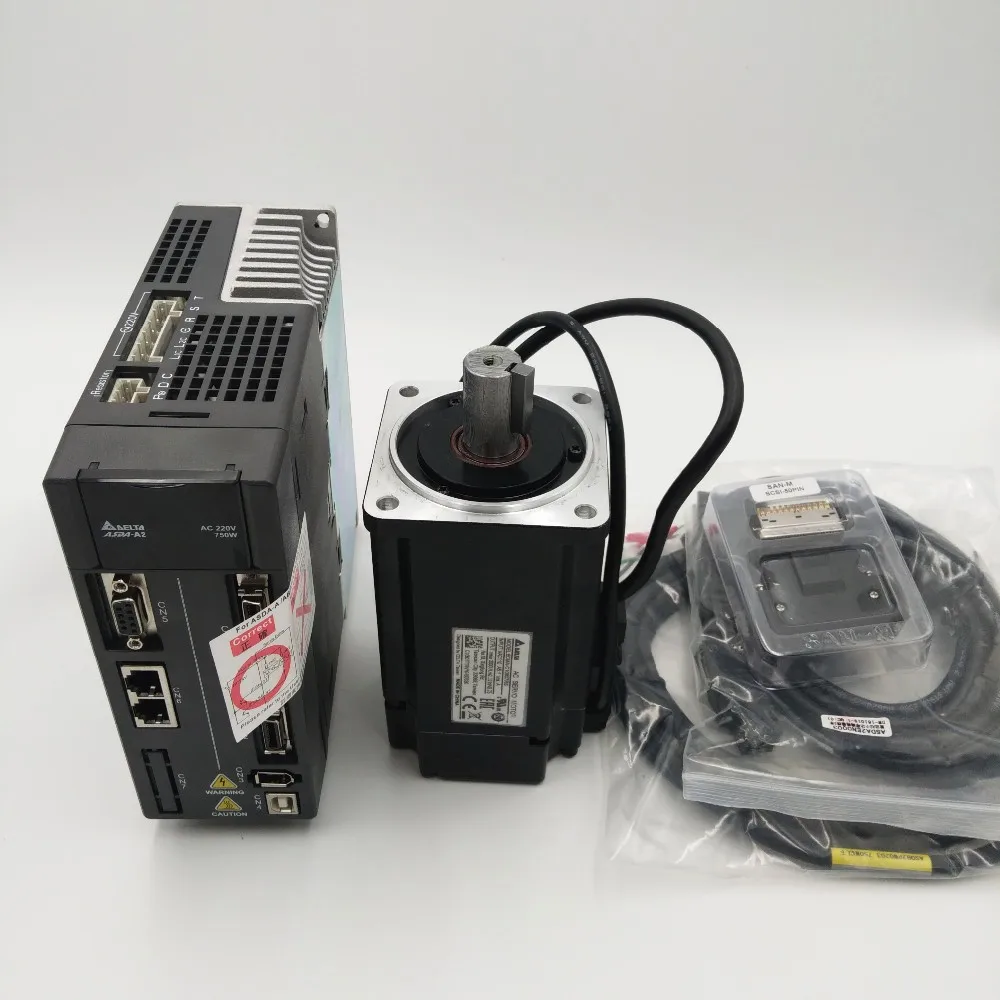

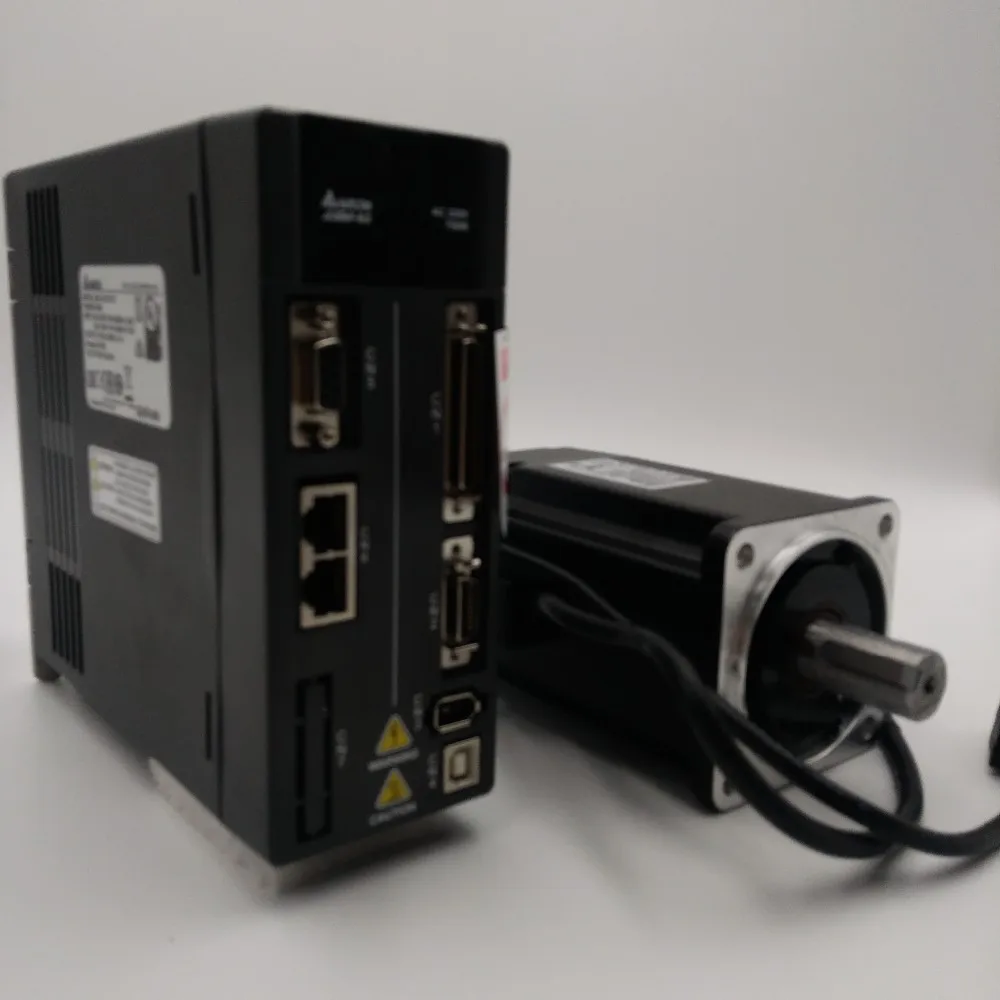

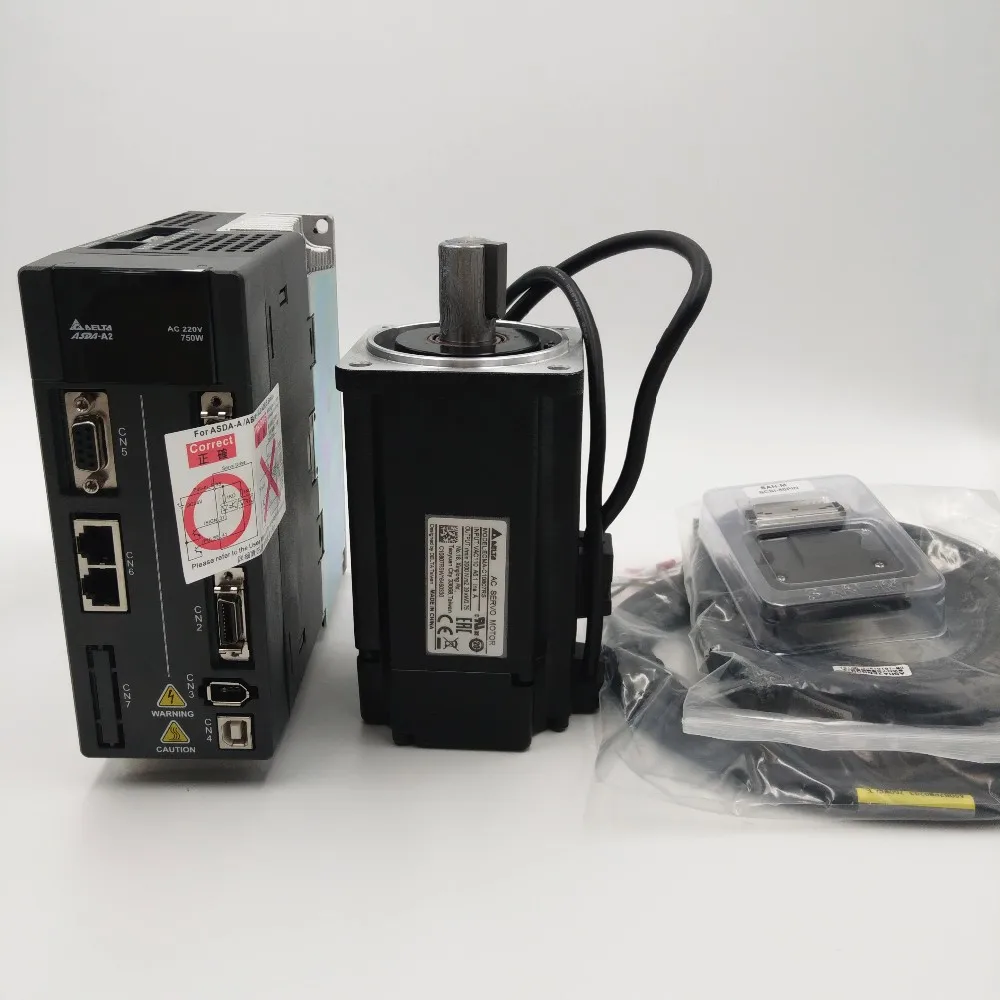

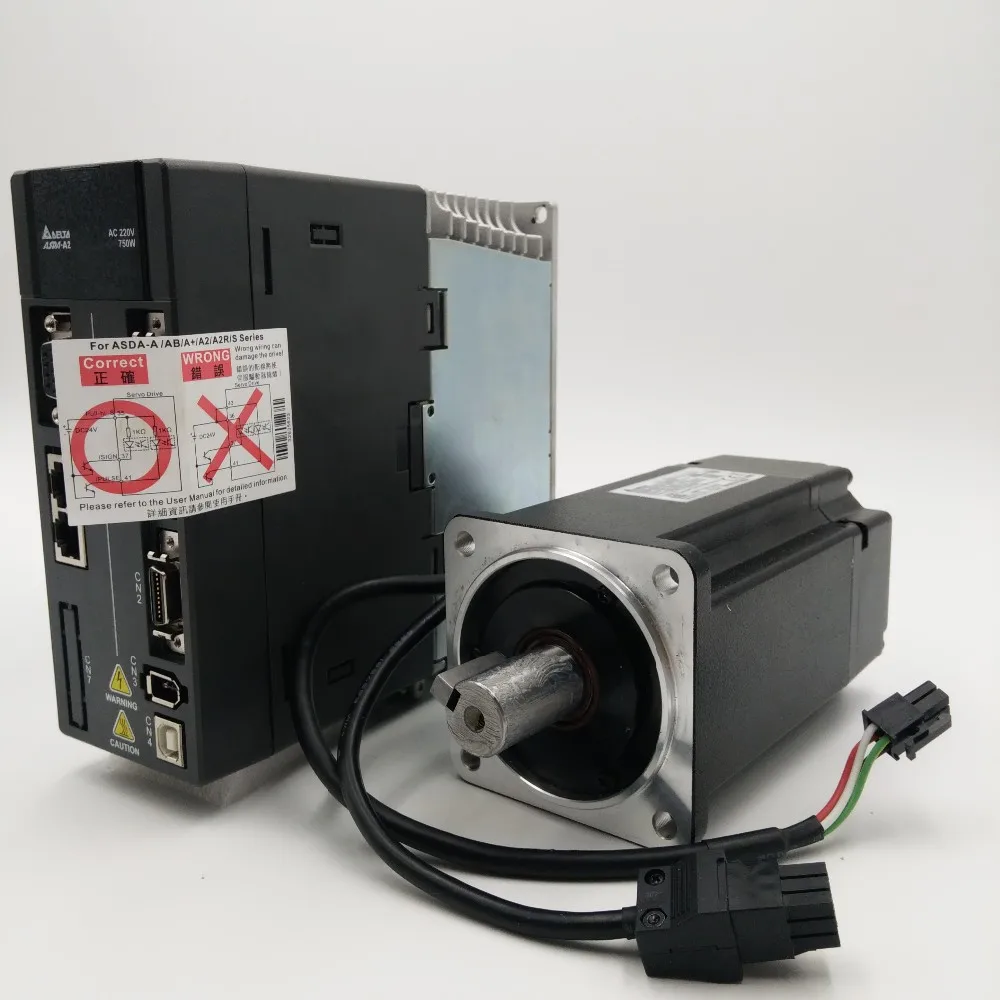

Серводвигатель переменного тока 0 75 кВт 750 Вт комплект серводвигателя с - купить

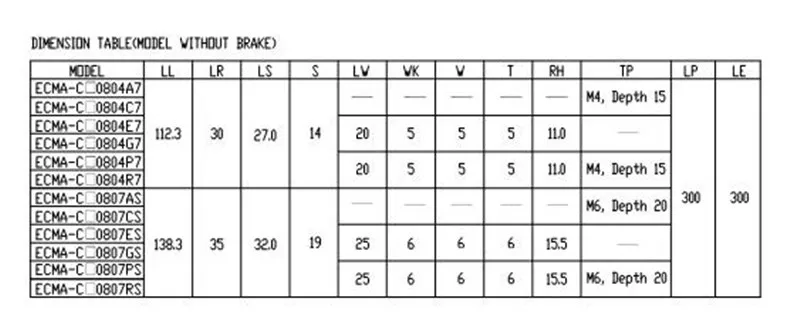

Модель

ECMA-C10807RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220V

Кодер Тип

Инкрементный тип, 20 бит

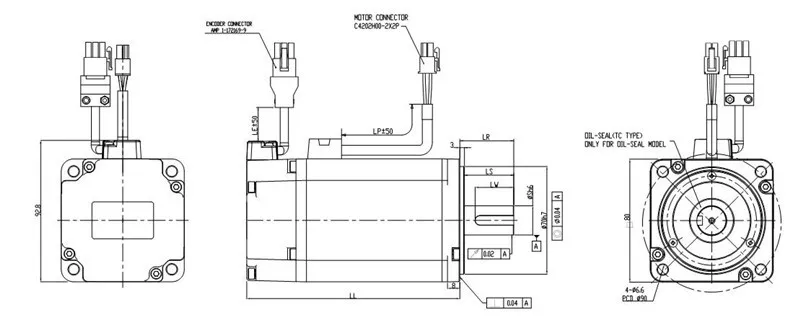

Корпус двигателя Размеры

80 мм

Тип диаметра вала и сальника

Keyway (с фиксированными отверстиями для винтов) w/o тормоз с сальником

Стандартный вал Диаметр

S = 19 мм

Номинальная Мощность Выход

750W

Номинальный крутящий момент (N-m)* 1

2,39

Максимальный крутящий момент (N-m)

7,16

Номинальная Скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (А)

5,10 A

Макс. Мгновенный ток (А)

15,3 A

Номинальная мощность (кВт/с)

50,4

Инерция ротора (× 10-4 кг, м2)

1,13

Механический Постоянный (ms)

0,63

Постоянный крутящий момент-KT (N-m/A)

0,47

Постоянный ток напряжения (МВ/(об/мин)

17,2

Сопротивление арматуры (Ом)

0,42

Индуктивность арматуры (mH)

3,53

Электрическая постоянная (ms)

8,36

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

1,8 k переменного тока 1 сек

Вес (кг) (без тормоза)

3 кг

Радиальная Максимальная нагрузка (N)

245

Макс. нагрузка (N)

98

Номинальная мощность (кВт/с) (с тормозом)

48,4

Инерция ротора (× 10-4 кг, м2) (С тормозом)

1,18

Механический Постоянный (МС) (с тормозом)

0,65

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

От 20% до 90% RH (без конденсатора)

Влажность при хранении

От 20% до 90% RH (без конденсатора)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

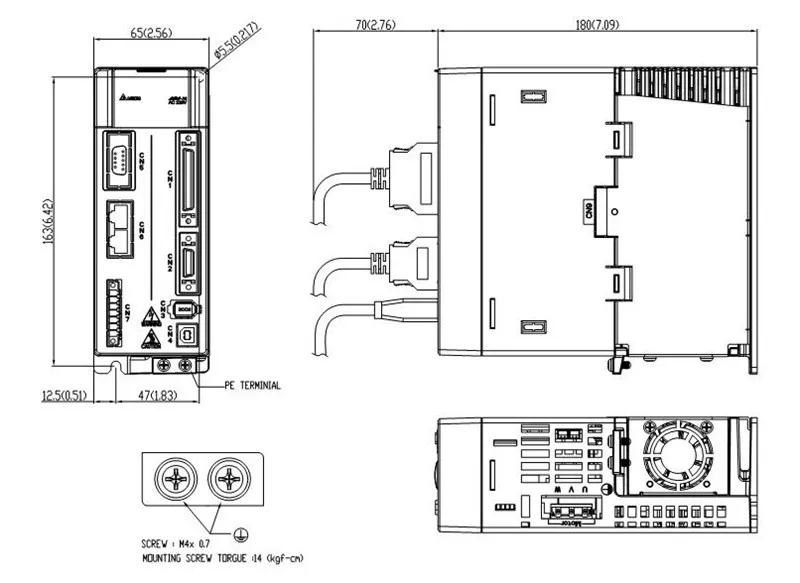

Модель

ASD-A2-0721-M

Название продукта

Сервопривода переменного тока

Серия

A2

Модель Тип

Полностью закрытые CANopen E-CAM

Мощность

Фазы/Напряжение

Трехфазный/однофазный 220 В переменного тока

Допустимая Напряжение

Трехфазный/однофазная 200 ~ 230 В переменного тока-15% ~ 10%

Непрерывная Выход ток

5,1 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение датчика (разрешение сервопривода)

Инкрементный Тип: 20 бит (1280000 p/rev) ; Полный тип: 17 бит (1280000 p/rev)

Основная электроплата Управление

Управление SVPWM (модуляция ширины импульса в космическом векторе)

Режим управления

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Импульсный вход

Частота

Макс. 500Kpps / 4Mpps (линейный драйвер), макс. 200Kpps (открытый коллектор)

Импульсный Тип

Импульсный + направление, A фаза + B фаза, CCW Pulse + CW pulse

Команда источник

Внешний пульс/регистр

Сглаживание стратегии

Фильтр с низким проходом и кривой P

Передаточное число E-gear

Передаточное число N/M, кратное N: 1 ~ 32767, M: 1:32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 вПостоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон* 1

1 : 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким и S-curve

Ограничения крутящего момента

Через параметр или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность* 2

0.01% или менее от 0 до 100% колебания нагрузки

0.01% или менее ± 10% колебание энергии

0.01% или менее на 0-50 градусов по Цельсию, температура окружающей среды колеблется

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 вПостоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким проходом

Скорость предел

Через параметр или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может задать byпараметры (диапазон напряжения на выходе: ± 8 в)

Связь Интерфейс

RS-232 / RS-485 / USB
