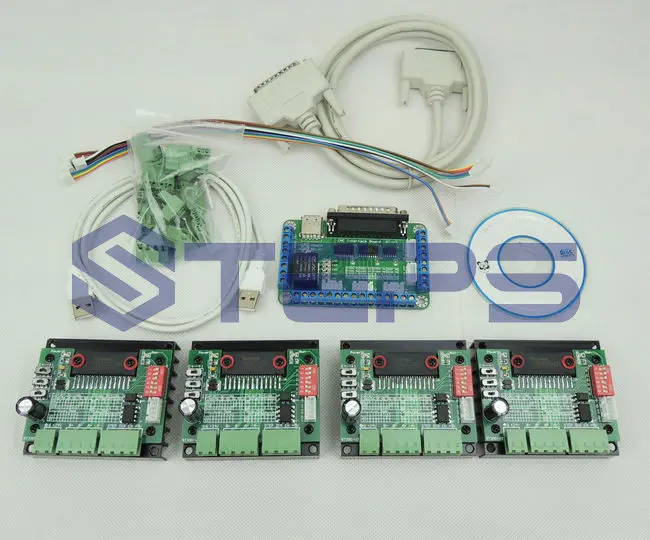

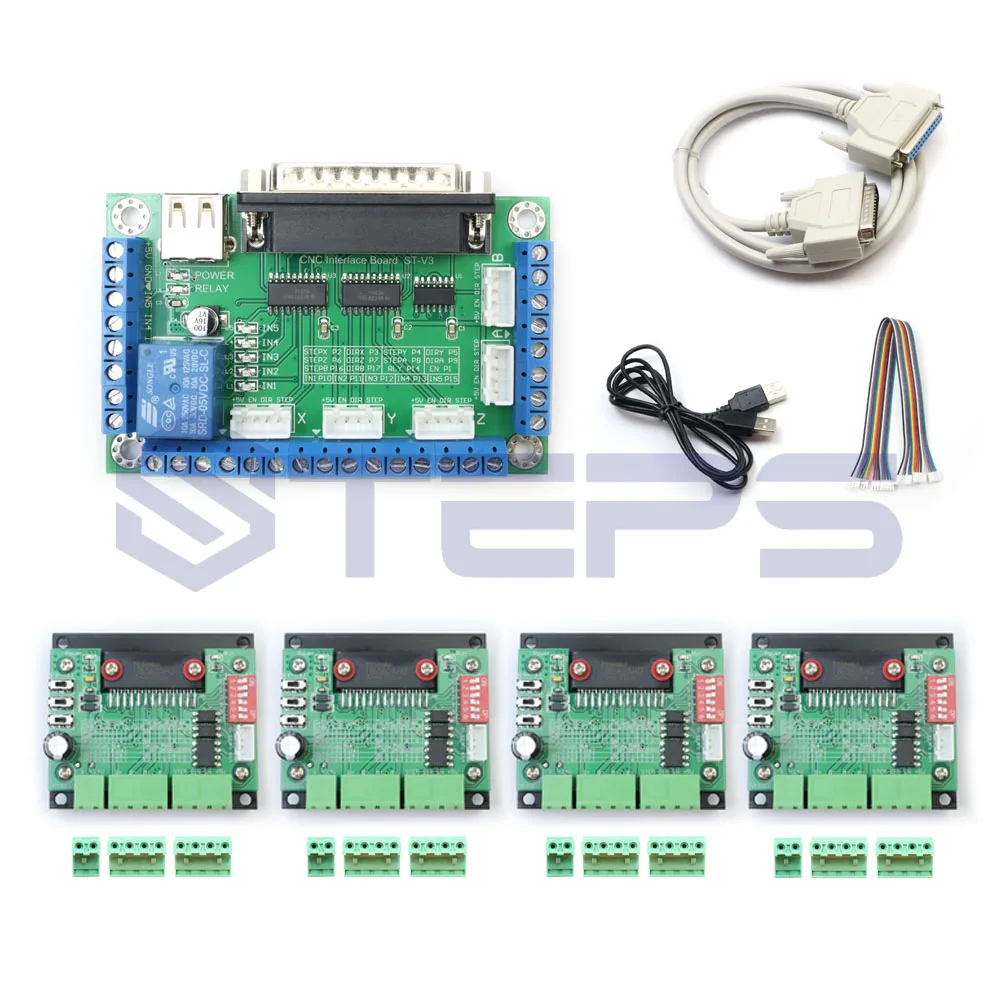

Плата контроллера шагового двигателя TB6560 3.5A 4 оси с ЧПУ axis tb6560 4 axis tb6560tb6560 3.5a - купить

Купить Плата контроллера шагового двигателя TB6560 3.5A 4 оси с ЧПУ|axis tb6560|4 axis tb6560tb6560 3.5a |

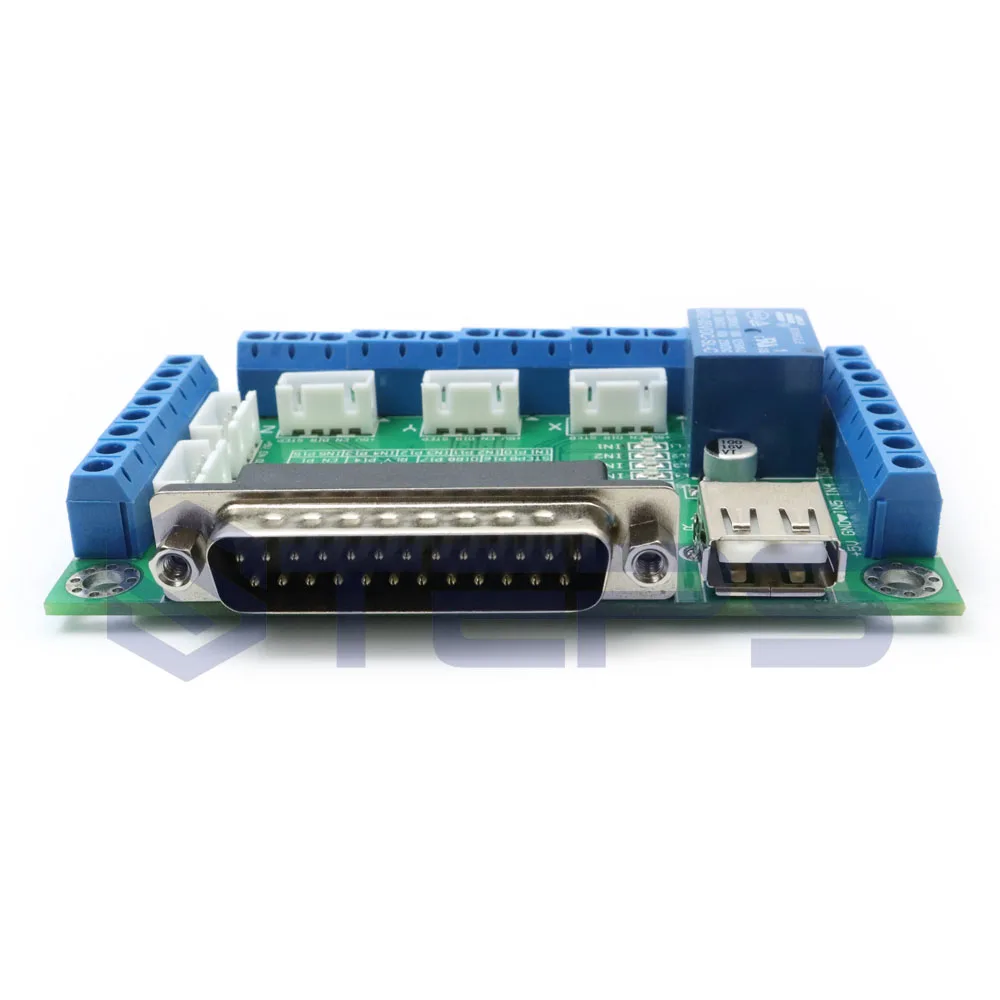

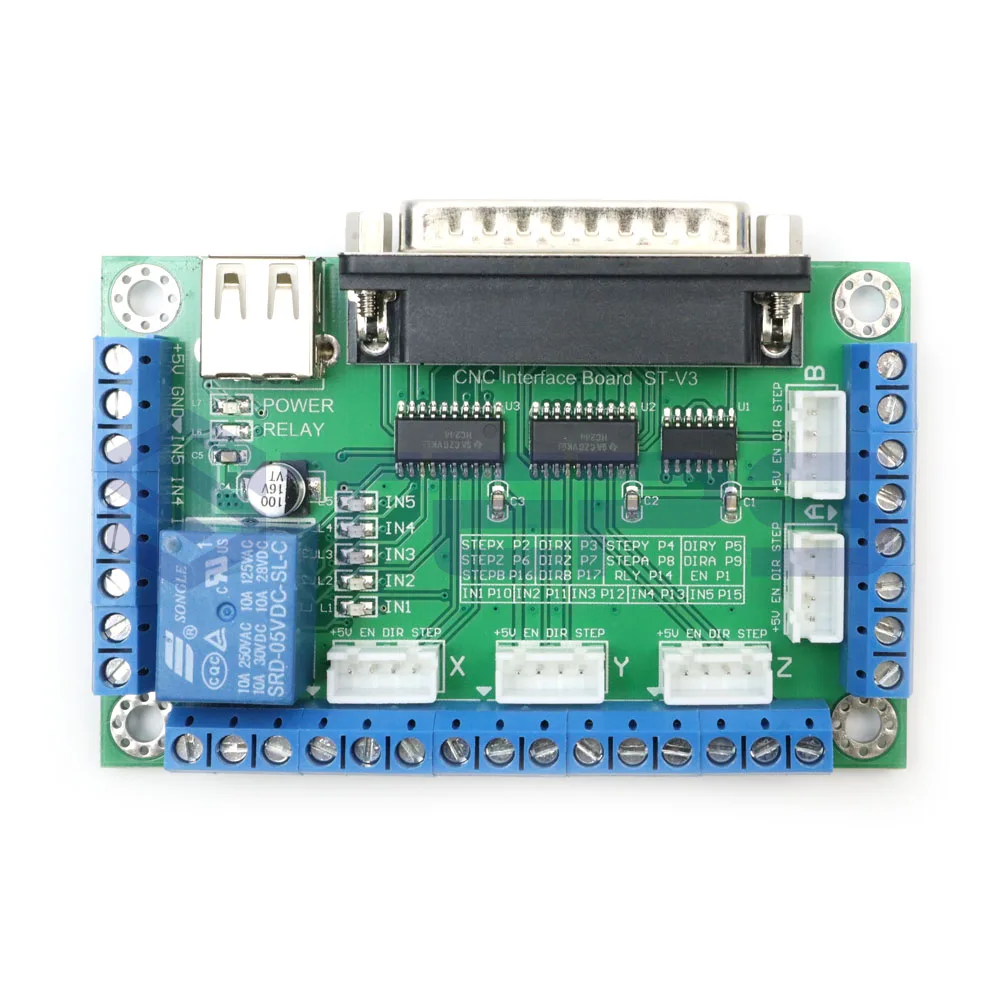

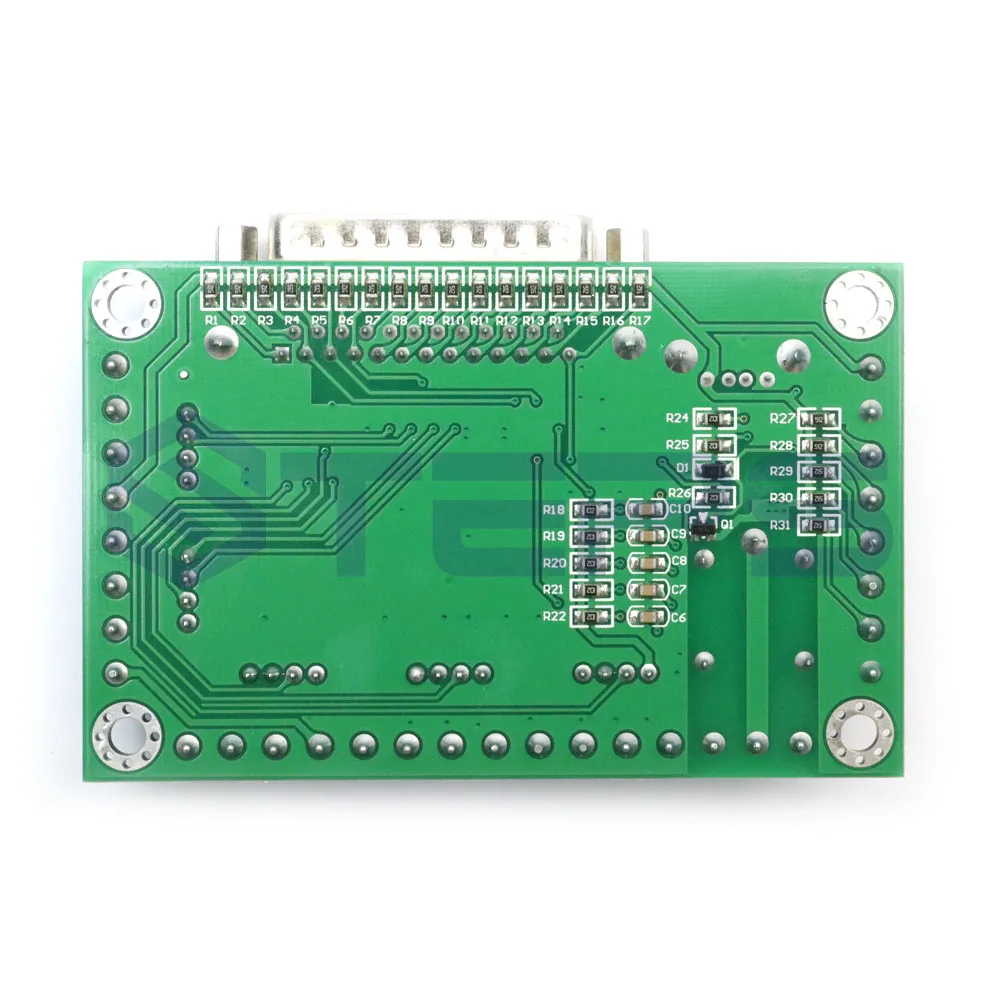

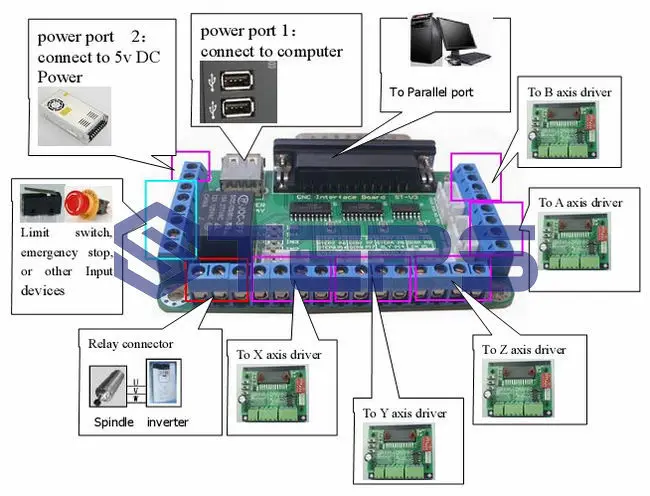

Представление интерфейсной платы:

Электрические Рисунок:

Особенности:

1.Полная поддержка MACH3, KCAM4, EMC2 и поддержка параллельный порт для управления программным обеспечением хоста;

2,5 выходной сигнал, может подключить 5 шаговый драйвер двигателя;

3,5 входной порт, может подключаться к ограниченному переключателю, аварийной остановке или другим входным устройствам, светодиодный индикатор 5 входных сигналов;

4. Одно реле, его можно использовать, чтобы управляющий шпиндель начать и остановить, 1 индикация сигнала Светодиодный рядом с реле;

5.Блок питания имеет 2 варианта, USB блок питания компьютера или внешний блок питания 5 В;

6.Импульсный и направляющий сигнал, улучшенный, скорость передачи данных достигает 10 Мбит/с;

7.Есть 2 вида разъема, 4PIN XH разъем может подключить драйвер удобно и эффективно.

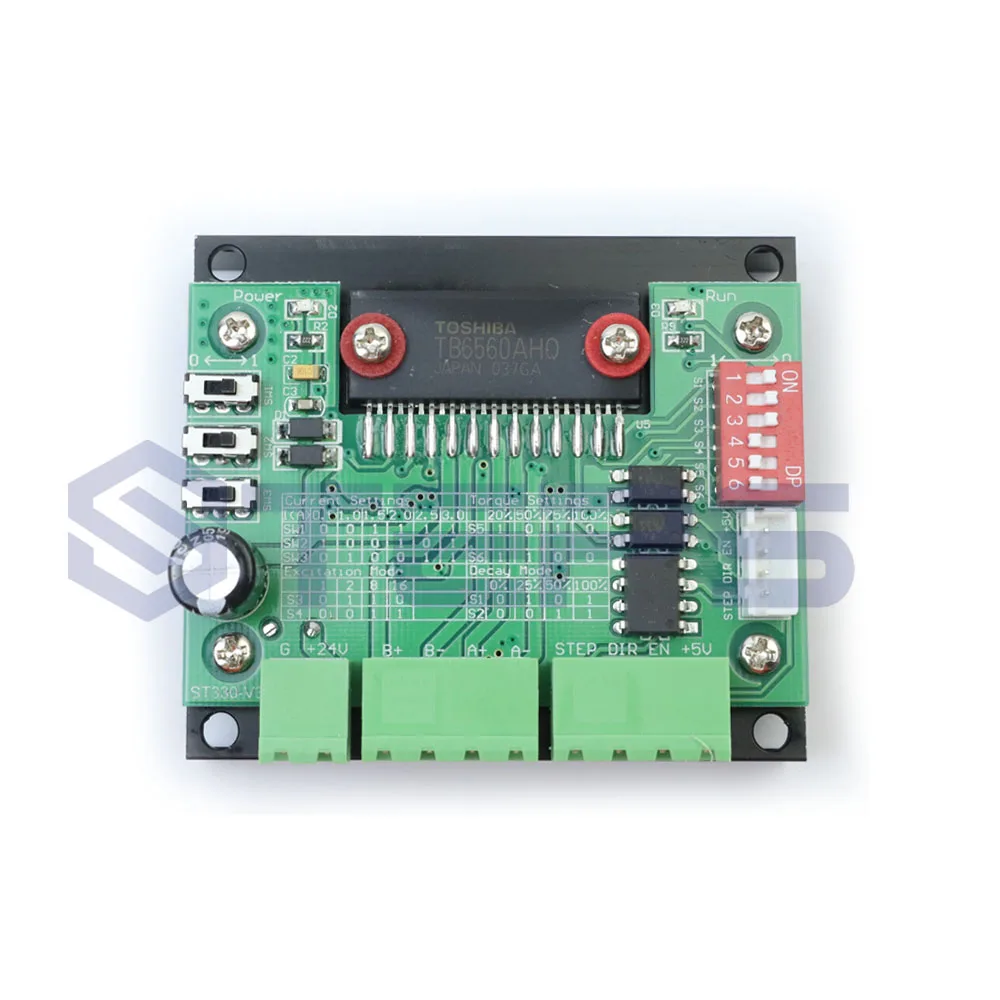

Введение1 Ось TB6560 Драйвер шагового двигателяПроизводительность:

Шаговый двигатель: 57 двухфазный, ниже 3А

* Одночиповый мотор для синусоидального микроступенчатого управления шаговые двигатели

* Включение в индикацию светодиода

* 3Amps-34Volts (напряжение питания: 12-34DC)

* Полный шаг, половина шаг, восемь шаг и шестая шаг (выбор с переключателями)

* Крутящий момент (100%, 75%, 50%, 20%)

* Рабочий ток (выбор 0-3A с SW1/SW2/SW3)

* 4 провода, 6 проводов, 8 проводов шагового двигателя можно использовать

* Двухфазный биполярный драйвер

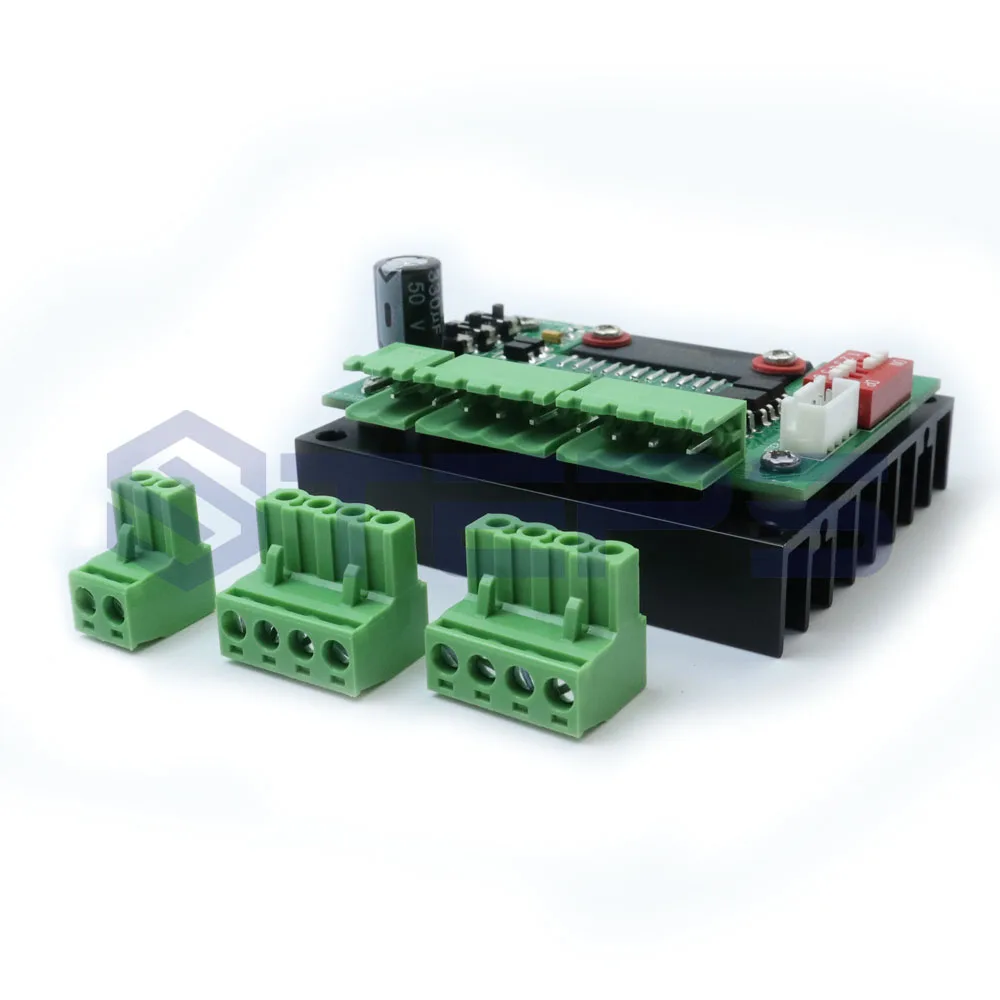

* Простая проводка со стандартными винтовыми клеммами

* Повышающая частота до 100 кГц

* Защита предохранителя на рельсах питания (защищает плату, но также ваш источник питания и двигатель
