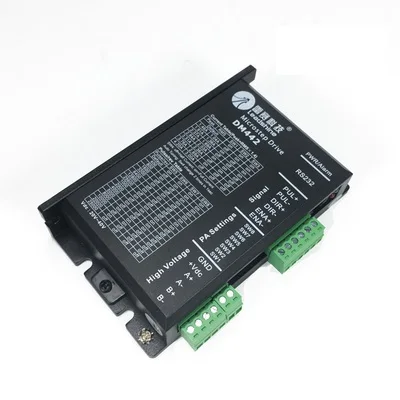

Низкий уровень шума Цифровой Драйвер шагового двигателя Dm442   Обзор продукта
Dm442 является новой Цифровой Драйвер шагового двигателя, использование Новое поступление 32 бит dsp технология, вы можете установить 512 каких-либо и с номинальным током дробить любых действующих в настоящее время, может удовлетворить большинство случаев применения необходимости. Низкая скорость/из-за средне скоростной анти-резонансной технологии, встроенная микро-технология фракционности, даже при низких условиях subdivs, также достигается высокие эффекты subdivs, низкая средняя высокая скорость бега стабильная, уровень шума очень маленький. Привод имеет встроенную функцию автоматической передачи данных, для различных моторных автоматических генераций оптимальных параметров бега, наибольшая производительность двигателя.
С помощью программного обеспечения pc machine protuner отладчики или настройки stu импульсный восходящий край или падающий край эффективный триггер также может быть установлен одиночный импульсный режим или двойной импульсный режим. Двойной импульсный режим, oppositeside сигнал должен держать dbm0 или плату.   Основное применение
Подходит для всех видов оборудования и инструментов для автоматизации малых и средних размеров, таких как: машина, скульптурная машина, машина для резки лазерных фотографий, медицинское, плотторное цифровое управление, автоматическое сборочное оборудование. Пользователь ожидает шума, высокой стационарности, высокой точности оборудования эффект приложения dexigns.   Функция привода

Функция привода	Операция
Отлично задают дробь	Sw5-sw8 четыре дип-переключателя вклюают в себя дисковую ходьбу мелкую фракцию, ее соединение 15 линий, разделяющую фракцию ходьбы, конфигурируемую Пользователем при первой остановке работы накопителя. Номер подделки бетонной дорожки, пожалуйста, пройдите по территории.
Комплект выходной ток	Sw1-sw3 три dip-переключателя включают выходной ток привода, выходной ток 8 линий. Общий конкретный выходной ток, пожалуйста, Управляйте поверхностью, расположенной на территории.
Полу-автоматическая машина «Флоу-функция	Пользователи могут использовать функцию автоматического полупотока sw4. Выключенный заданный токовый набор для динамического тока, на указанном токе и динамическом токе такой же. Общее использование должно быть отключено sw4, сделать двигатель и повысить надежность. Импульсный строку остановить 0,4 около секунд ток autodecremental до около половин часа (действительных значений, 60% ) , caloricty из теории кроя до 36%.
Интерфейс сигнала	Pul + и pul-для контроля импульсного сигнала положительного и отрицательного. Dir + и dir-для сигнала направления положительный и отрицательный. Ena + и ena-для включения положительного и отрицательного.
Интерфейс мотора	А и А + шаговый двигатель-Выберите фазовую обмотку положительного и отрицательного конца. B и b - + шаговый двигатель прививка b фазовая обмотка положительная и отрицательная endianness. Когда a , b двухфазные намотки, когда, может сделать направление двигателя обратным.
Интерфейс питания	Источник питания постоянного тока, диапазон рабочего напряжения для 18-40vdc, источник питания более 100 Вт.
Индикаторная лампа	Привод включает два красных и зеленых индикатора. Один из зеленых ламп для индикатора питания, когда привод питания зеленый свет. Красный свет индикатор неисправности лампы, появляются при перенапряжении и перегрузки по току, когда, неисправность света. Продувка неисправностей, красный свет. Когда привод неисправен, только путем переориентации на электричество и повторного включения, чтобы очистить поломки.
Установка	Управляйте формой измерения для: 116 и раз. 69,2 & раз. 26,5 мм, установка для 109 мм. Шаг может быть горизонтальной и вертикальной установки, рекомендуется использовать вертикальную установку. Установка, должна сделать его цепляет металлические электронные корпуса для термолиза.

Установка

Dm442 управляют использованием восьмизначного набора переключателей циферблата фракционной точности, динамического тока и полуопределенного потока/полного потока. Подробное описание: следующим образом

В настоящее время в комплекте

Максимальный ток на выходе	Выходной ток означает, что	Sw1	Sw2	Sw3	В настоящее время самостоятельной набор
По умолчанию		На	На	На	Когда sw1 , sw2 , sw3 установить как на on when, может через настройки программного обеспечения epigyny для необходимого тока, по умолчанию ipeak для 1.00a, максимум 4.2a, разрешение для 0.1a.
1.46a	1.04a	Off	На	На
1.91a	1.36a	На	Off	На
2.37a	1.69a	Off	Off	На
2.84a	2.03a	На	На	Off
3.31a	2.36a	Off	На	Off
3.76a	2.69a	На	Off	Off
4.20a	3.00a	Off	Off	Off

  Дробить набор

Вывернув наизнанку druation	Sw5	Sw6	Sw7	Sw8	Ходьбы дробить
По умолчанию	На	На	На	На	Когда sw5 , sw6 , sw7 , sw8 оба для включения когда, диск фракционировать принять Диск Внутренний: фракционный номер по умолчанию 1 (синхронизация = 200 шаг/поворот). По protuner debuggers или stu fine fraction set, установка минимум 1, разрешение для 1, максимум 512.
400	Off	На	На	На
800	На	Off	На	На
1600	Off	Off	На	На
3200	На	На	Off	На
6400	Off	На	Off	На
12800	На	Off	Off	На
25600	Off	Off	Off	На
1000	На	На	На	Off
2000	Off	На	На	Off
4000	На	Off	На	Off
5000	Off	Off	На	Off
8000	На	На	Off	Off
10000	Off	На	Off	Off
20000	На	Off	Off	Off
25000	Off	Off	Off	Off

  Установите измерения
