2-канальный 4-8-канальный двунаправленный модуль преобразователя логического - купить

Купить 2-канальный 4-8-канальный двунаправленный модуль преобразователя логического

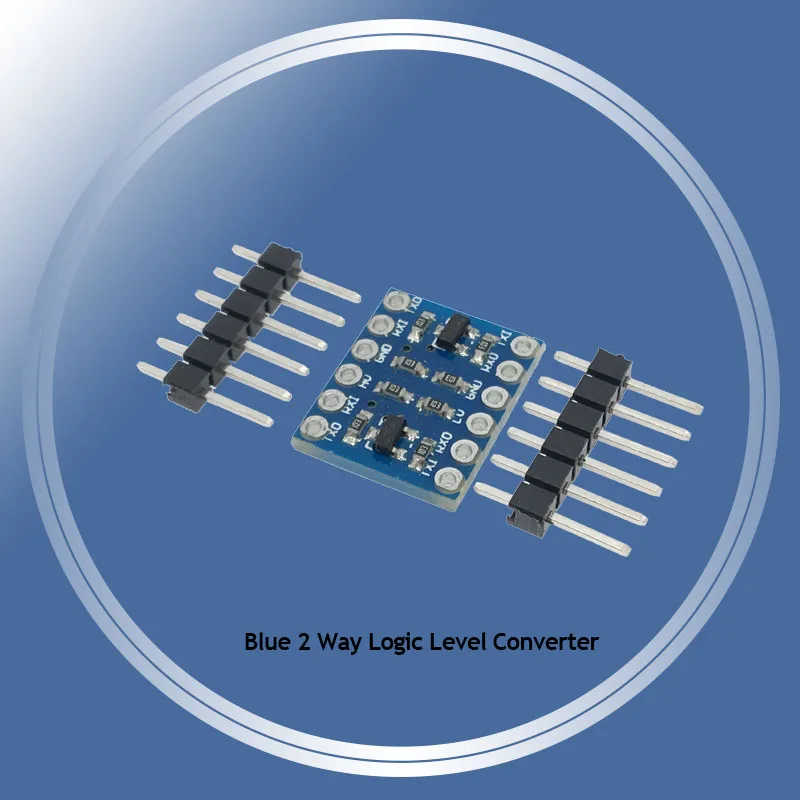

Двухсторонний синий:Название: модуль преобразования уровня IIC I2C, совместимый с системой 5-3 в

Модель: ICC I2C
Источник питания: 5 В-3 в
AVCC подключается к источнику питания системы 5 В
ASCL подключается к системе 5 в SCL
ASDA подключается к системе 5 в SDA
AGND подключается к системе 5 В GND
BVCC подключается к источнику питания системы 3 в
BSCL подключение к системе 3V SCL
BSDA подключается к системам 3 в SDA

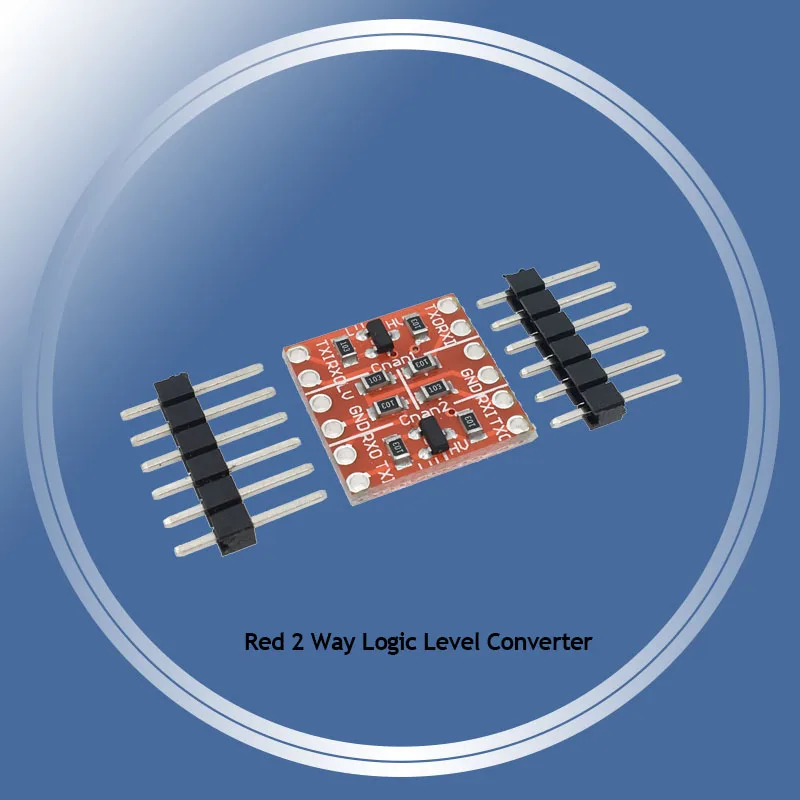

BGND подключается к системе 3V GND 2-сторонний Красный:

  2-канальный двунаправленный логический перевод высокого и низкого напряжения 2,2 канальная логика высокого напряжения низкого напряжения преобразована в однонаправленное преобразование 3, модуль маленький, 1,5 см X 1,5 см 4. Модуль совместим с хлебопечкой, может быть напрямую подключен к макетной плате Инструкция по использованию: [Например, высокое напряжение-5 В, низкое напряжение-3,3 В] Поставка HV 5V LV 3,3 V подключение источника питания GND с отрицательной мощностью, две мощности Вход RXI 5v TTL, в выходе RXO 3,3 v TTL TXI вход и выход 3,3 в TTL, TXO вход и выход 5 в TTL, TXI и TXO bi Huzhuan

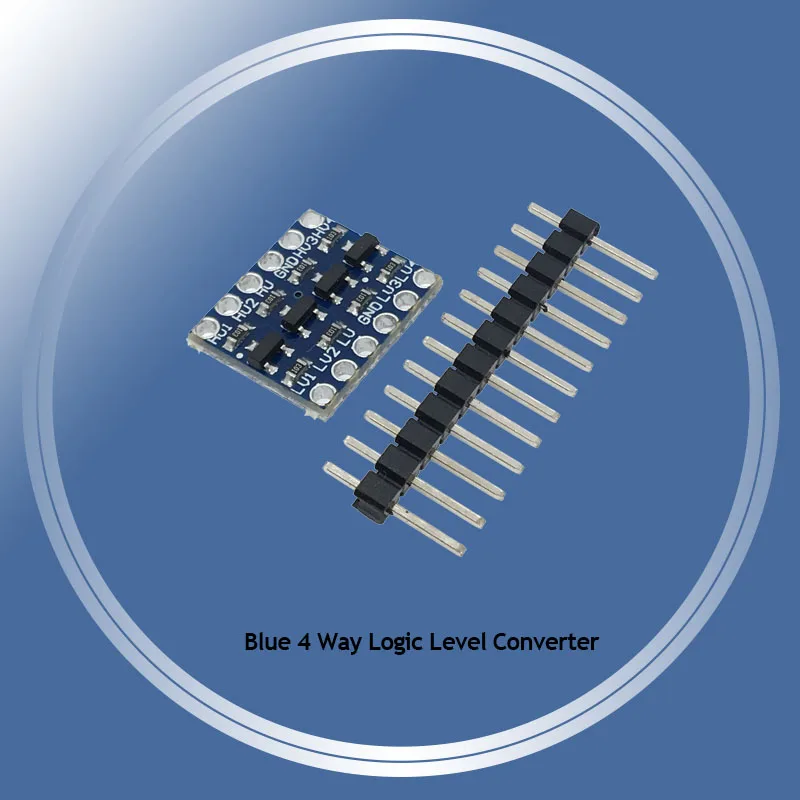

4-сторонний синий:

Если вы когда-либо пытались подключить устройство 3,3 В к системе 5 В, вы знаете, какая проблема может быть. Двунаправленный логический преобразователь уровня-это небольшое устройство, которое безопасно понижает сигнал на 5 В до 3,3 В и одновременно увеличивает напряжение от 3,3 В до 5 В. Этот преобразователь уровня также работает с устройствами 2,8 В и 1,8 в. Что действительно отделяет этот преобразователь логического уровня от наших предыдущих версий, так это то, что вы можете успешно установить высокие и низкие напряжения и безопасно шагать вверх и вниз между ними на одном канале. Каждый преобразователь уровня имеет возможность преобразования 4 контактов на высокой стороне в 4 контакта на низкой стороне с двумя входами и двумя выходами для каждой стороны.

Преобразователь уровня очень прост в использовании. Плата должна питаться от двух источников напряжения (высокого и низкого напряжения), которые использует ваша система. Высокое напряжение (например, 5 В) на вывод HV, низкое напряжение (например, 3,3 В) на LV' и земля от системы к выводу GND.

Размеры: 0,63x0,52 "(16,05x13,33 мм)

Документы:

Схема

Файлы с орлом

Техническое описание (BSS138)

Руководство по подключению

Гитхуб

Видео продукта

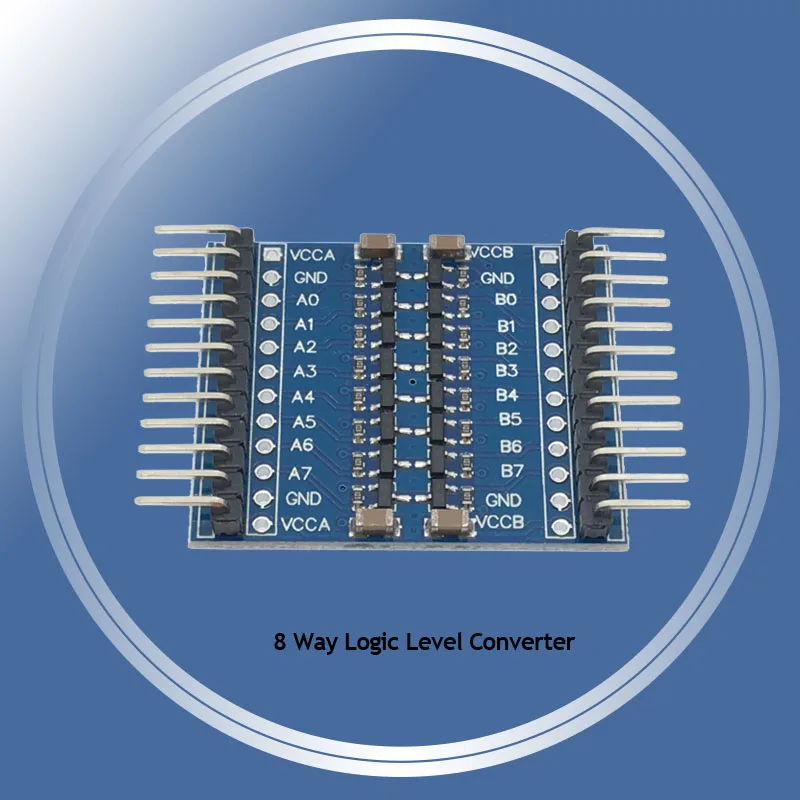

8-сторонний синий: Диапазон уровня преобразования: 1,8 в-6 в

Размер модуля: 28 мм X 27,5 мм

Инструкции:(Например, преобразование системы 3,3 В, 5 В)

VCCA подключается к источнику питания 3,3 В
VCCB подключен к источнику питания 5 В
GND отрицательный один, два источника питания общего заземления
Ax вход 3,3 в TTL уровень, Bx будет выводить 5 в TTL уровень
Ax Вход 5 в TTL уровень, Bx будет выводить 3,3 в TTL уровеньМы также продаем множество видов электронных продуктов, таких как конденсатор, резистор светодиодный, кристалл, IC Разъем
