Бесплатная доставка! 2 шт. ЖК-дисплей Raspberry Pi 1602 желтый и зеленый экран с - купить

Купить Бесплатная доставка! 2 шт. ЖК-дисплей Raspberry Pi 1602 желтый и зеленый экран с

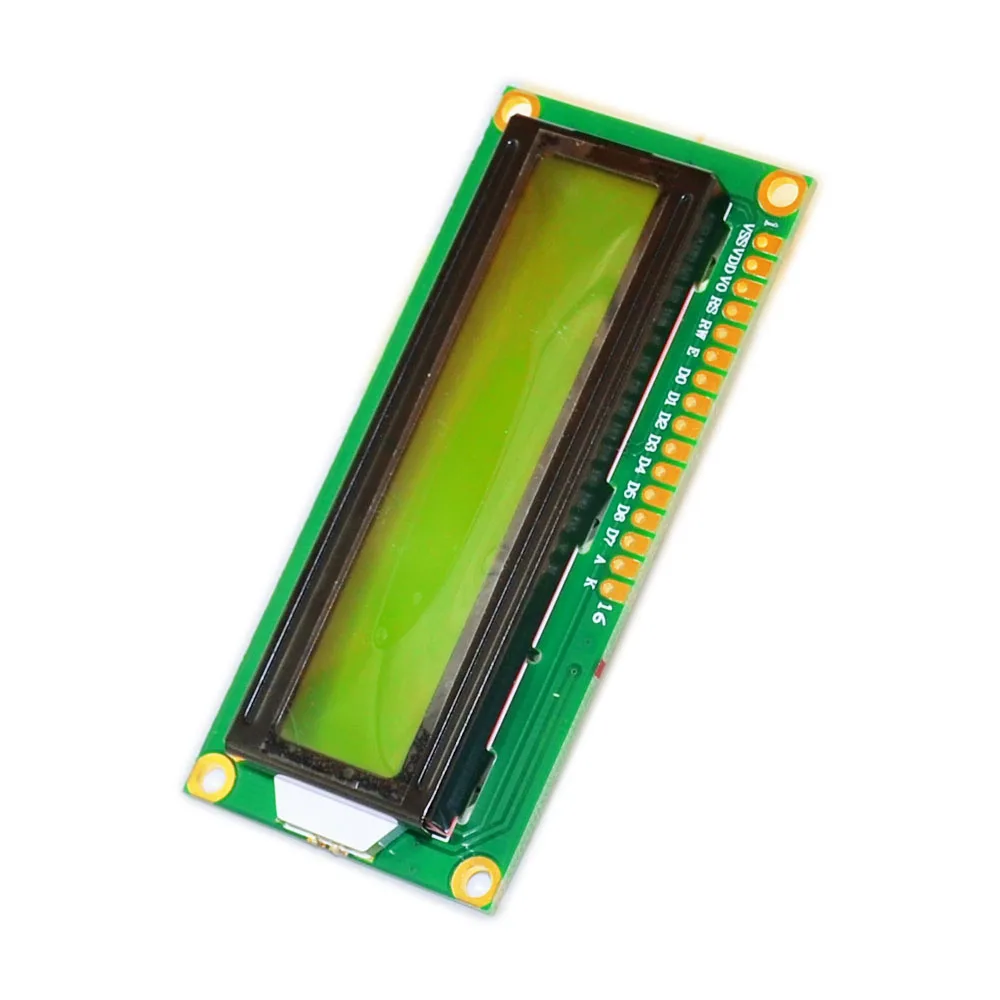

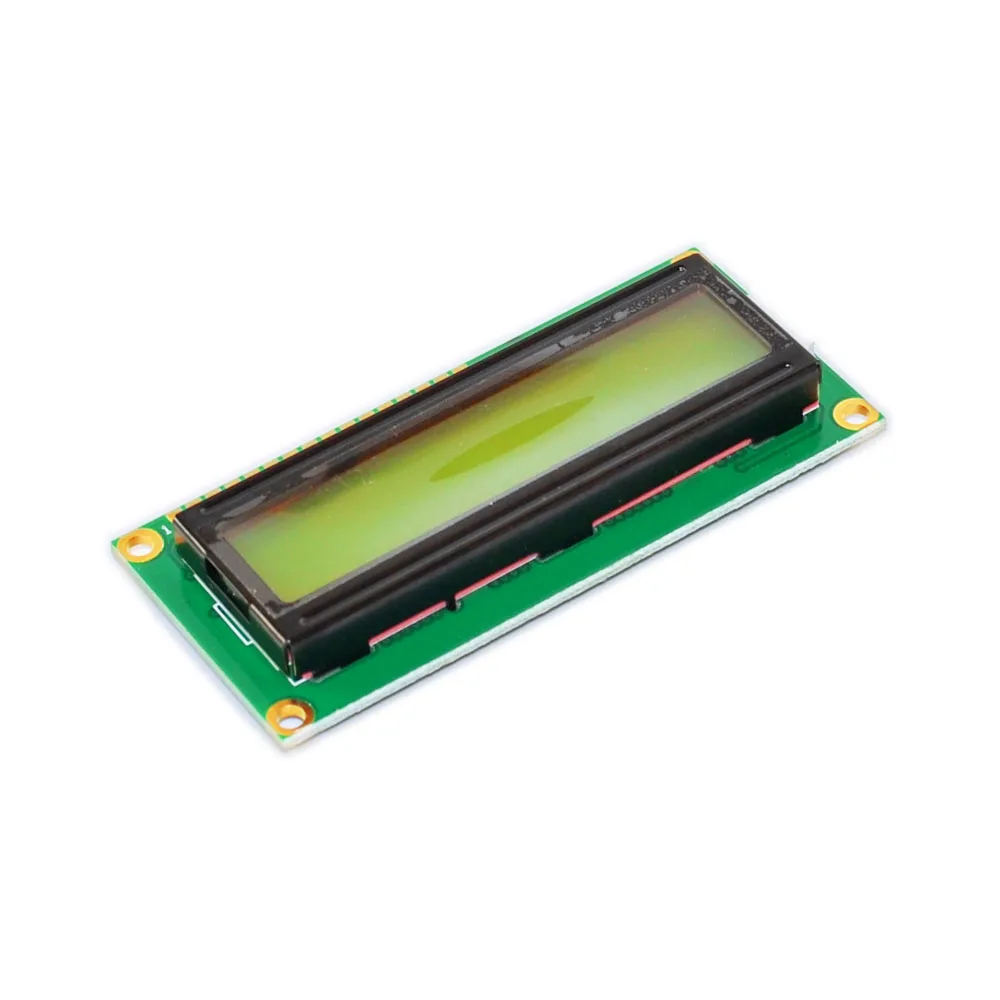

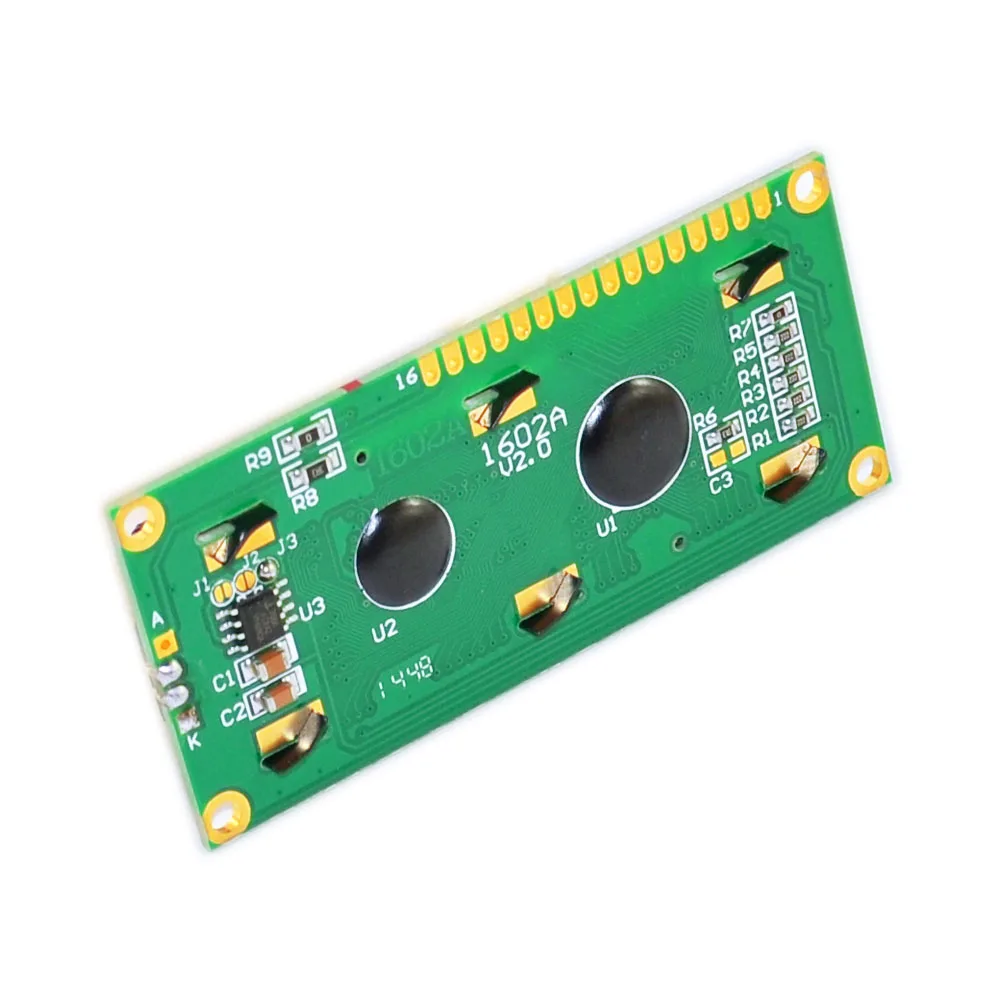

Стандартный модуль жидкокристаллического дисплея 16x2 символов (экран дисплея с желтой и зеленой подсветкой) Стандартный 16-контактный интерфейс 1602: Первый контакт: наземный источник питания VSS Второй контакт: VDD подключает положительную мощность 5 В Третий контакт: V0-это конец регулировки контрастности ЖК-дисплея, это самая слабая степень контрастности при подключении к положительной мощности, самая высокая при подключении к наземному источнику питания, когда степень контраста слишком высока, будет создавать «тень-призрак». Вы можете использовать потенциометр 10K для регулировки степени контрастности. Четвертый контакт: RS для выбора регистра. Выберите регистр данных на высоком электрическом уровне, выберите регистр инструкций на низком электрическом уровне. Пятый контакт: R/W-это сигнальная линия чтения и записи, чтение на высоком электрическом уровне, запись на низком электрическом уровне. Когда RS и RW находятся в низком уровне, могут быть написаны инструкции или адрес дисплея, когда RS находится в низком и RW находится в высоком уровне, может считываться как сигнал активности, когда RS высокий и RW низкий, можно записывать данные. Шестой контакт: E-терминал включен, когда E-терминал становится низким от высокого электрического уровня, ЖК-модуль для выполнения команды. Седьмой ~ четырнадцатый контакт: D0 ~ D7-8-битная двунаправленная линия передачи данных. Пятнадцатый контакт: Положительная мощность подсветки Шестнадцатый контакт: отрицательная мощность подсветки
