Когда ремень 86 Только двигатель 80 мм Фюзеляж ниже тока 4.2A 86 Мотор.

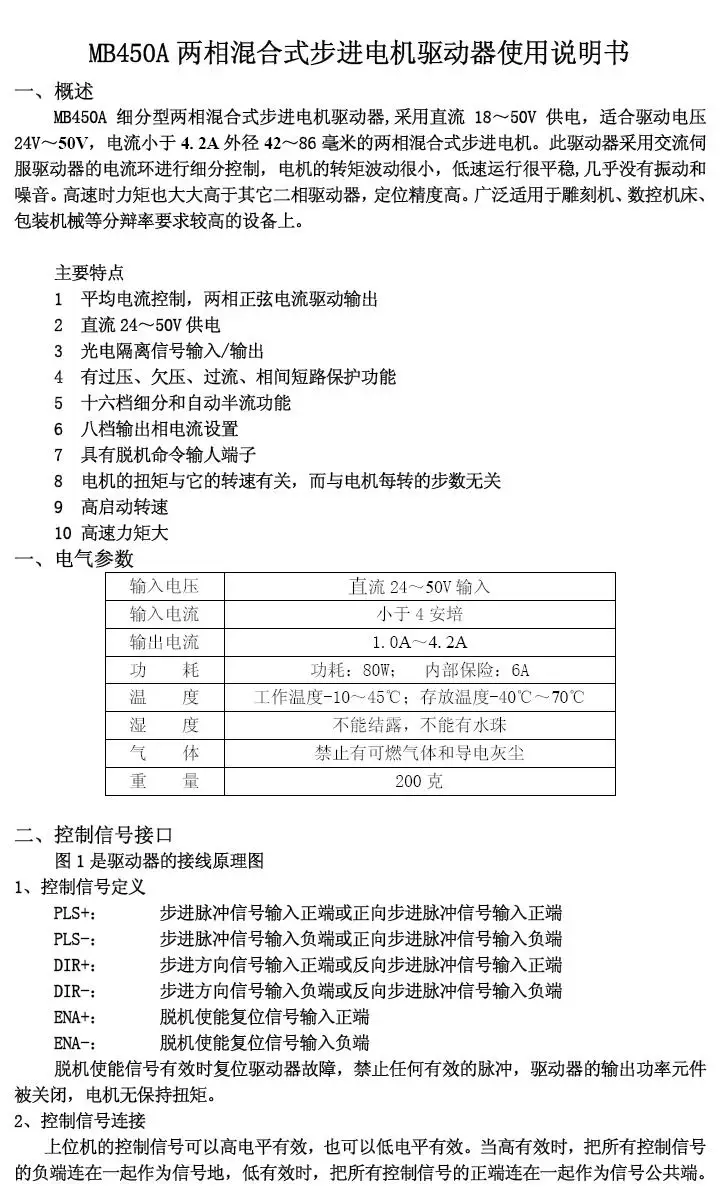

MB450A Двухфазный гибридный шаговый двигатель Руководство пользователя

Обзор:

MB450A Подделка-фазовый гибридный шаговый драйвер двигателя, источник питания постоянного тока 18 ~ 50 В подходит для вождения напряжения 24 В ~ 50 в Ток меньше, чем 4 . 2A Внешний диаметр 42 ~ 86 мм двухфазного гибридного шагового двигателя. Этот привод, использующий текущий цикл управления Сервоприводом переменного тока и колебания крутящего момента двигателя, небольшой, низкая скорость работы очень гладкая, почти без шума и вибрации. Высокая скорость крутящего момента также значительно выше, чем у двух других приводов, высокая точность позиционирования. Широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах и других устройствах с высоким разрешением.

Основные характеристики:

1 Среднее Управление током, двухфазный синусоидальный выходной ток драйвера

2 Источник питания постоянного тока 18 ~ 50 в

3 Опто-изолированный вход/выход

4 Перенапряжение, понижение напряжения, перегрузки по току, защита от короткого замыкания

5 16 сегментов и автоматически половина потоковой передачи

6 Настройка выходного тока

7 С автономными входными клеммами команд

8 Крутящий момент двигателя и его скорость, и не имеет ничего общего с количеством шагов двигателя за оборот

9 Высокая скорость запуска

10 Высокоскоростной Крутящий момент

Электрические параметры:

Примечание: dip переключатель не включается хорошо, никаких действий в реальном времени, помните об этом!

Контрольный разъем сигнала:

Рис. 1 схема проводки привода

Определение контрольного сигнала

Пожалуйста + : Шаг импульсный сигнал входной положительный или положительный Шаг импульсный сигнал входной положительный

Пожалуйста- : Шаг импульсные сигналы введите отрицательный или положительный Шаг импульсный сигнал входной отрицательный терминал

DIR + : Шаг в направлении положительного или отрицательного сигнала шаг Входной импульсный сигнал входной конец

DIR- : Шаг в направлении входного сигнала отрицательного терминала или отрицательного шага импульсного сигнала входного отрицательного терминала

Эна + : Автономное Включение сигнала сброса

Эна- : Автономный включить сброс сигнала входного отрицательного терминала

Автономный Включение сигнала эффективно сбросить сбой привода, и нет эффективного импульса, привод устройства выходной мощности выключен, двигатель держит крутящий момент.

Примечание: VCC до 5 В Ши, r короткое;

VCC Значения для 12 В Ши, r 1 K, больше сопротивления 1/8 Вт;

VCC Для 24 V Shi, r 2 K, больше сопротивления 1/8 W;

R Конец должен быть подключен к сигналам контроллера

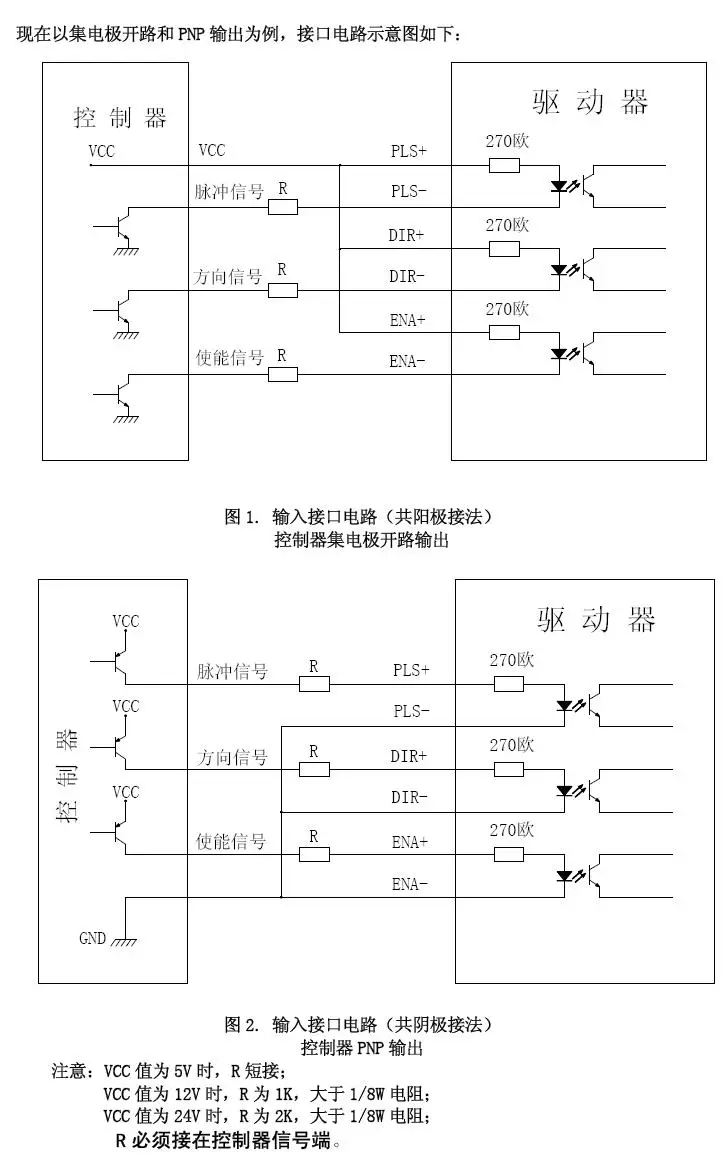

Схема проводки:

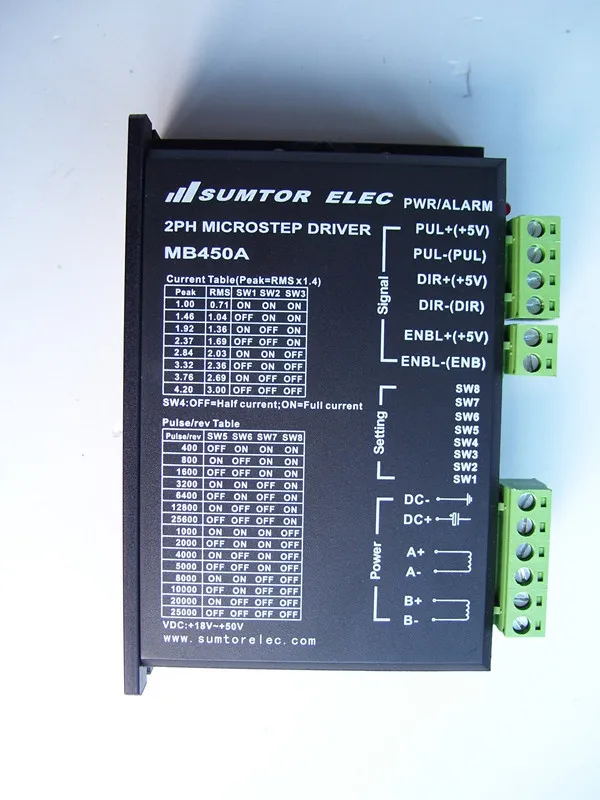

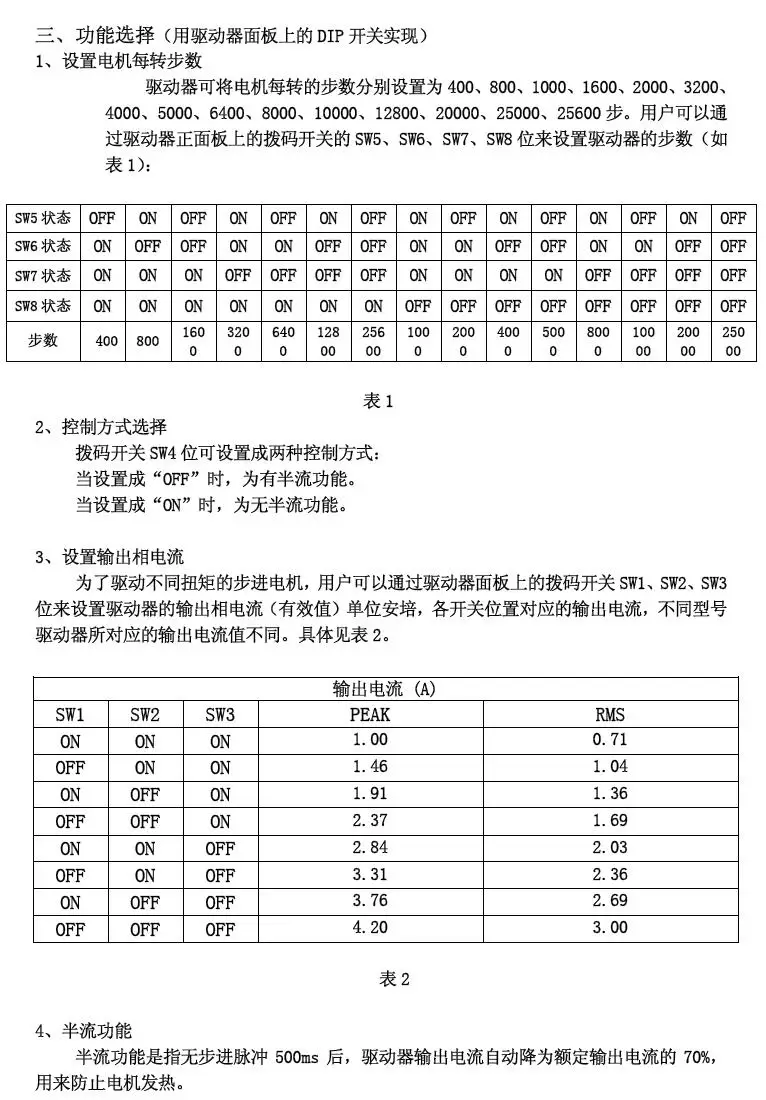

Выбор функций (панель привода на дип-переключателе)

Установите количество шагов двигателя за оборот

Шаги двигателя привода за оборот можно установить отдельно для 400and the800, and1000, and1600, and2000and the3200, and4000, and5000, and6400 и 8000, and10000, and12800, and20000, and25000and the25600 шагов. Пользователи могут управлять передней панелью на dip SW5, andSW6, andSW7, andSW8 для установки количества дисков (таблица 1):

Таблица 1

Выбор режима управления

Dip sw4-разрядный переключатель может быть установлен в двух режимах:

Когда Установите «OFF», когда для половины функции.

При установке в «ON» полусвободная потоковая передача.

Установите выход тока

Различные шаговый двигатель крутящего момента для привода, пользователи могут управлять передней панелью dip переключатели SW1, andSW2, andSW3 для установки выходного тока (RMS) усилителя, положение переключателя соответствует выходному току, выходное значение тока отличается для различных типов дисков. Как показано в таблице 2.

Таблица 2

Половина функции

Половина потока означает отсутствие импульса 500 ms Hou, Номинальный выходной ток привода автоматически снижается до 70% для предотвращения нагрева двигателя.

Интерфейс питания:

+ V И theGND: Подключение привода

+ V : Этап питания постоянного тока, напряжение питания постоянного тока 18 ~ 50 В.

GND : Уровень мощности постоянного тока.

A + A-B + B- : Подключите двухфазный гибридный шаговый двигатель

Двухфазный гибридный шаговый двигатель и привод соединены четырьмя проводами, обмотки двигателя соединены параллельно и последовательные соединения и метод соединения, высокая скорость производительности, но ток привода (для тока обмотки двигателя в 1,73 раз),

Ток привода подключения серии равен току обмотки двигателя.

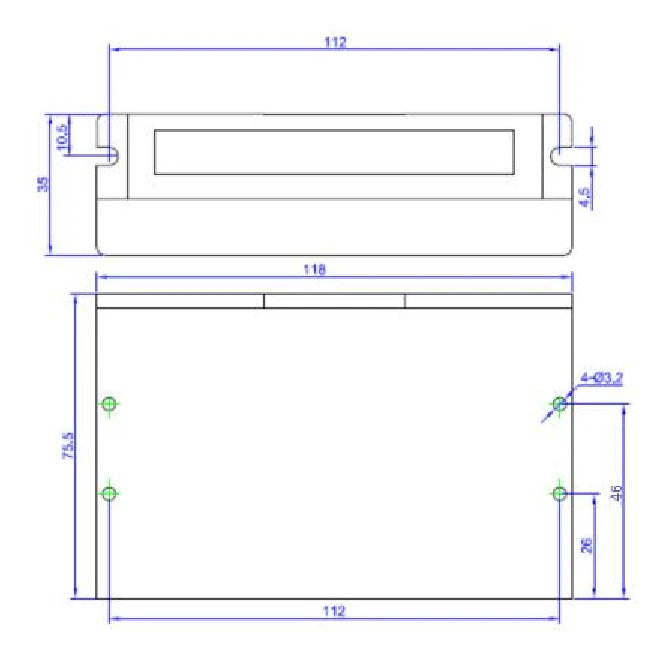

Таблица размеров:

Устранение неполадок:

Индикаторы состояния

Запуск : Зеленый свет работает правильно.

ERR : Красный свет неисправности, короткое замыкание фазы двигателя, перенапряжение и защита под напряжением.

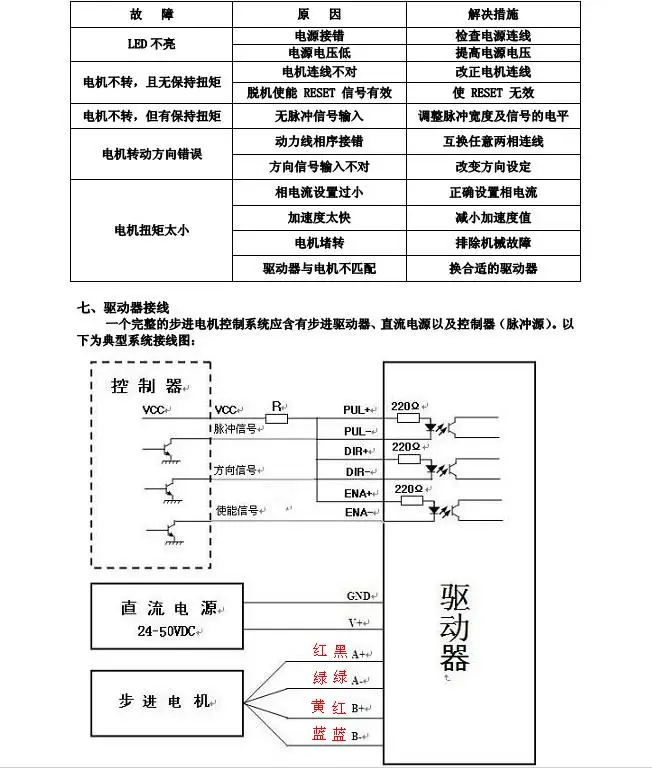

Неисправности и их устранение

42, 57, 86 Привод шагового двигателя MB450A 4.2A/128 Отдел Альтернатива M542/2M542
Шаговый двигатель Вождение Средства 86:
80 мм Длина фюзеляжа Ниже Привод, Двигатель Ток 4.0A Или меньше 86.
Не нужно Вживую Отлаживать любые DIP-переключатель! ! !
О Использование: Неудобно Отключение электроэнергии, Они должны были Регулировка Вал двигателя, Вы можете Рассмотрите Включение;
Включить Эффективный, Свет Ярко-красный, Двигатель Ось is Нет Заблокирован Состояние; Проводка Справочная информация Пульс и Направление Для Конец!
