Плата защиты для 4 упаковок 14 8 V 16 18650 литий-ионная литиевая батарея зарядное - купить

Купить Плата защиты для 4 упаковок 14 8 V 16 18650 литий-ионная литиевая батарея зарядное

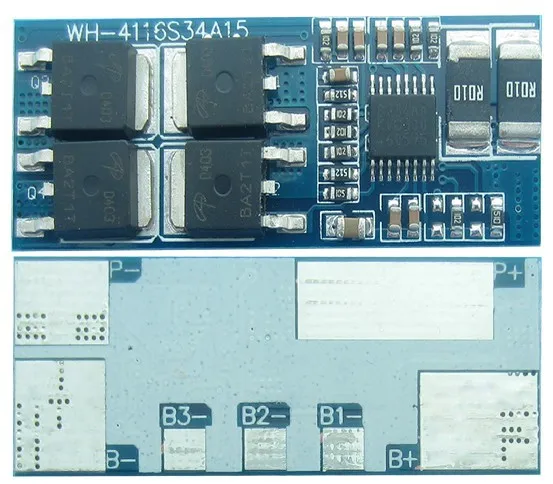

Особенности:

Защитная пластина используется японская seiko литиевая полимерная аккумуляторная батарея защита IC/AO MOS tube

Встроенная высокоточная схема обнаружения напряжения; Подсоединены к выводы зарядного устройства с помощью устройства высокого давления; Встроенная три цепи обнаружения перегрузки по току Через трубку MOS можно управлять зарядкой и разрядкой аккумулятора Низкое потребление тока.





Применение

4 упаковки литий-никелевого марганцевого кобальта 18650, литий-кобальтовой кислоты, литий-ионная аккумуляторная батарея марганцевой кислоты; 4 упаковки литий-полимерных аккумуляторов Параметр

Нет	Тестовый проект	Стандарт
1	Стабилизатор напряжения	Напряжение при зарядке	DC: 18 в CC/CV max 20 в
		Одиночные сотовые балансировки напряжения
2	В настоящее время	Одиночные сотовые балансировки ток
		Одиночные сотовые потребление curren	≤8ua
		Макс ток непрерывного разряда	10A
3	Защита от перезарядки	При зарядке испытательное напряжение	4,35 В ± 0,025 в
		Время задержки обнаружения зарядки	0,5-1,5 S
		При зарядке восстановления напряжения	4.15V ± 0,05 V
4	Защита от разрядки	Защита от разрядки испытательное напряжение	2.7V ± 0,08 V
		Время задержки обнаружения разрядки	В переменного тока, 50-150 ms
		Защита от разрядки восстановления напряжения	3.0V ± 0,1 V
5	Защита от перегрузки по току	Напряжение обнаружения перегрузки по току	200mv±25mv
		Ток обнаружения перегрузки по току	30a±3a
		Время задержки обнаружения перегрузки по току	5-15 г-жа
		Восстановление государства	Автоматическое восстановление
6	Защита от короткого замыкания	Состояние испытания	Наружная защита от короткого замыкания
		Обнаружения задержка выключения	200-500uS
		Восстановление государства	Автоматическое восстановление
7	Внутреннее сопротивление	Схема защиты (MOSPET)	≤30mΩ
8	Температура	Диапазон рабочих температур	-40 ~ + 52°C
		Диапазон температуры хранения	-40 ~ + 125°C

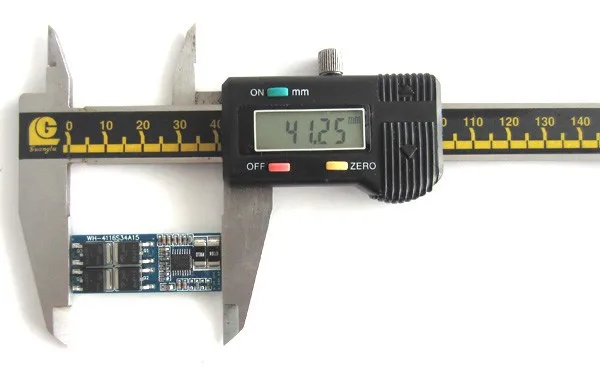

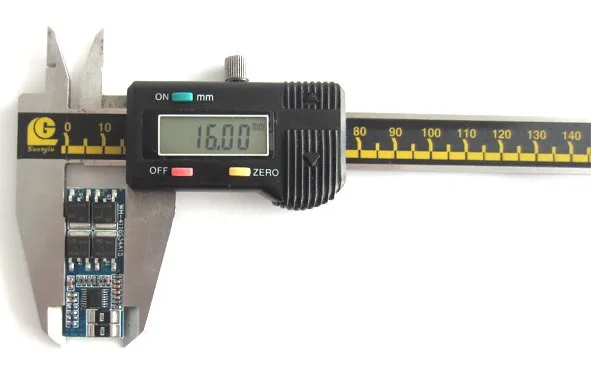

9	Размер печатной платы (Д * Ш * В)	41*16*3,7 мм

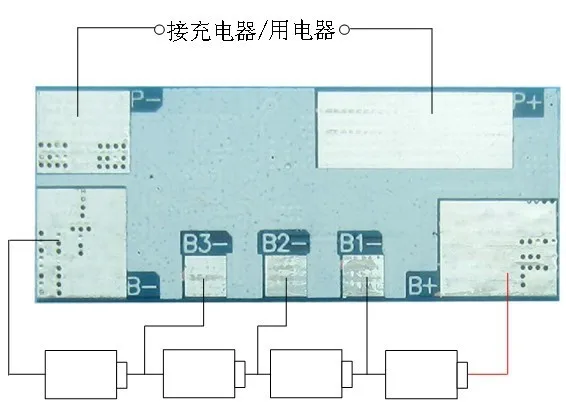

Схема подключения

B +:Батарея V + Положительный B3-: 1-я батарея V-отрицательная и 2-я батарея V + положительная B2-: 2-я батарея V-отрицательная и 3-я батарея V + положительная В1-: 3-я батарея V-отрицательная и 4-я батарея V + положительная B-: 4-я батарея V-отрицательная P +: выход/зарядка V + P-: выход/зарядка V-

Обратите внимание

Обратите внимание, что входное и выходное напряжение, а также условия нагрузки, поэтому плата защиты питания не превышает допустимые характеристики энергопотребления. Ситуация может возникнуть при подключении батареи не может быть разряжена.В этом случае подключение зарядного устройства может быть восстановлено в нормальном рабочем состоянии. При перезарядке и перезарядке батареи будут смешиваться с перезарядкой и переразрядкой состояния, не будут заряжаться и разряжаться Плата защиты, хотя встроенная схема защиты ESD, но, пожалуйста, не применяйте электростатическую защиту от разрядки, производительность цепи защиты над платой защиты.
