Комплект фрезерных станков с ЧПУ 3 оси шт. TB6600 4.5A Драйвер шагового двигателя + Nema23 - купить

Купить Комплект фрезерных станков с ЧПУ 3 оси шт. TB6600 4.5A Драйвер шагового двигателя + Nema23

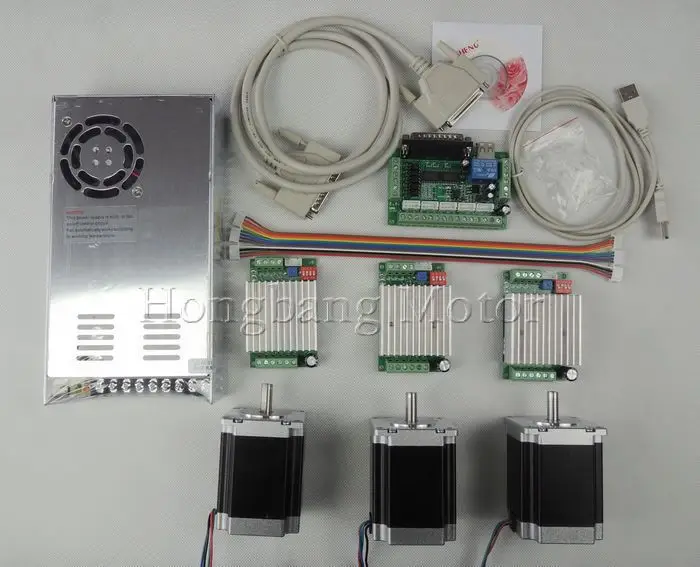

1 х 24V/10A импульсный источник питания светодиодного табло 3x1 оси TB6600 Драйвер шагового двигателя 3x57HS76 3A 270 oz/in шаговый двигатель 1x5 осевая секционная плата Параллельный кабель DB25-1 шт. USB кабель (1 шт.); 3 x сигнальных кабелей Руководство пользователя на английском языке будет отправлено на CD или по электронной почте





5 оси коммутационная плата

1. Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.

2, источник питания USB и периферийные устройства с питанием от фазы разделения для защиты безопасности компьютера.

3. Периферийный широкий вход напряжения, 12-24 В и функция анти-реверса.

4, Все входные сигналы, все световые lotus изолированы, которые могут быть доступны Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель управления шпинделем. Выходной порт P17.

6, весь путь через оптопары изолированный 0-10 в аналоговый выход напряжения можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Порт вывода P1.

7, откройте все 17 портов, которые могут быть доступны с оптопары для езды на автомобиле, 5 с одноосным шаговым двигателем может контролироваться.

8,P1, так как PWM выходы могут управляться с оптомуфтом, входным шпинделем.

9, можно получить доступ с помощью общего катода или общего уровня входного сигнала анода к диску 5 В.

10, выходных контактов с расширением интерфейс может 2,54 мм булавки 2,54 mmxh-Block (цветовой блок);



TB6600 Драйвер шагового двигателя с одной осью

Характеристики:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3.Mircostep:1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель с другой обмоткой

5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 с)

6.CW-: шаговый ввод направления двигателя, уровень напряжения тронут, высокий уровень вперед, низкий уровень обратного хода

7. Эна-: без двигателя

8.+ 5 В: общий терминал сигнала

Шаговый двигатель



Модель	57HS76
Количество фаз	2-фазный
Кол-во линий	4-проводная
Трехфазный стабилизатор напряжения	3,08 V
Фазного тока	3A
Сопротивление	1,1
Индуктивность	3.6mH
Высокий крутящий момент	1.89N.M(270 Oz-in)
Диаметр вала	8 мм
Осевая длина	21 мм
Длина стороны	57 мм
Высокая	76 мм
Вес	1100 г





Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме





Импульсный источник питания светодиодного табло

1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность

3.100% Испытание на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9.Ток на выходе: 10A

10.Выходная мощность: 250 Вт

11. 1 год гарантии

12. Размер: 215*115*50 мм (Д * Ш * В)
