Описание продукта:

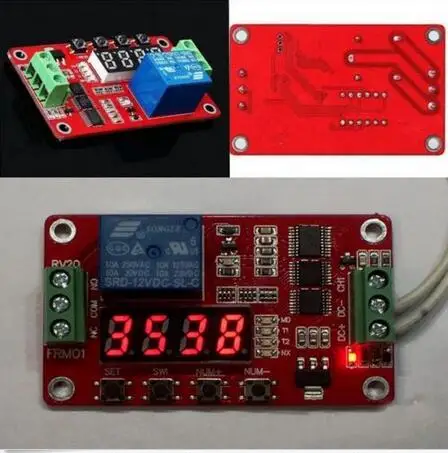

FRM01 Многофункциональное реле Модуль управления, разработанный специально для различных пользователей с различными потребностями, использование микроконтроллера в качестве основного
Блок управления, предустановленный 18 видов функций, и может быть основан на потребности пользователя, настроить и добавить другие конкретные функции.
Оригинальные высококачественные релейные модули питания, высокомощный высоковольтный транзистор, красный, синий сигнальные огни, военный класс двухсторонний
Печатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную производительность, может широко использоваться в различных видах применения для контроля мощности.

Особенности:
1 Новое обновление до версии 2,0, модуль функционирует восемь видов раньше, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений;
2. Повышенная функция защиты от обратного хода, питание не повредит модуль;
3 использует высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильной и надежной;
4 увеличенных 0,1 секунд времени, точность синхронизации от предыдущего 0,1 секунд, обновление до 0,01 секунд;
5 увеличение функции автоматического энергосбережения, пользователи могут самостоятельно установить.

Советы: функция 1-8 на функции самостоятельного запуска питания 9-18 требует высокого импульсного сигнала (высокая длительность меньше 20 мс, далее то же самое) запускает запуск.



Функция 1:
Синхронизации Палочки: после включения питания, время задержки реле тянуть T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс на высокий уровень импульсного сигнала, повторите описанные выше функции;

Функция 2:
Синхронизации: в тех случаях, когда реле мощности, время задержки реле отключен T1, T1 между 0,1 секунд-270 часов регулируется, CH1 интерфейс на высокий уровень импульсного сигнала, повторите описанные выше функции;

Функция 3:

Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунд-270 часов между регулируется, CH1 интерфейс
Высокий импульсный сигнал, повторите вышеуказанные функции;

Функция 4:
Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 час в 0,1 секунд Время задержки между T1 и T2 подгоняются под CH1 интерфейс высокое импульсный сигнал, повторите описанные выше функции;

Функция 5:
Режим бесконечного цикла синхронизации 1: после того, как реле питания не тянет, после задержки T1 достигает реле питания; Потяните реле после того, как время T2 прибывает, и затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, Предоставляя интерфейс CH1 импульсного сигнала высокого уровня, вы можете перезапустить вышеуказанные функции;

Функция 6:
Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунд регулируемый между-270 часов, высокий уровень импульсного сигнала CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции;

Функция 7: пройденное расстояние
Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс высокое импульсный сигнал, выше функции может быть повторно начал;

Функция 8:
Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс высокое импульсный сигнал, выше функции может быть повторно начал;

Функция 9:
Блокировка релейных режимов: CH1 интерфейс для реле импульсного сигнала высокого уровня, реле, отключение высокоимпульсного сигнального реле.

Функция 10:
Режимы пускового реле: интерфейс CH1 к высокому сигнальному реле, реле, высокое исчезновение, реле отключено.

Функция 11:
Триггер синхронизации времени: после реле мощности не действует, высокого уровня интерфейс CH1 импульсный сигнал, время задержки реле T1, T1 между 0,1 секунд-270 часов регулируется, повторение интерфейса высокого уровня к импульсному сигналу CH1, повторение вышеуказанной функции;

Функция 12:
Время запуска: после реле мощности не действует, высокого уровня интерфейс CH1 импульсный сигнал реле, реле задержки времени T1, T1 между 0,1 секунд-270 часов регулируется, повторите к интерфейсу CH1 высокий импульсный сигнал, повторите вышеуказанные функции;

Функция 13:
Потяните время запуска, затем отключите: после того, как реле питания не действует, интерфейс CH1 к высокоуровневому импульсному сигналу, время задержки T1 достигает реле питания; отсоедините реле после времени прибытия T2, время задержки T1 и T2 между 0,1 секундами-270 часами регулировки, Повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите вышеуказанные функции;

Функция 14:
Отсоедините, а затем потяните триггер: после того, как реле питания не действует, интерфейс высокого уровня к импульсному сигналу CH1, немедленно Вытяните реле, реле выключено время задержки T1 после прибытия; t2 поступление после отключения Реле времени, задержки времени между T1 и T2 в 0,1 секунд-270 часов регулируется, Повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите вышеуказанные функции;

Функция 15:
Режим бесконечного цикла синхронизации 1: после того, как реле питания не работает на высокоуровневом интерфейсе CH1 импульсного сигнала, время задержки T1 достигает реле под напряжением; Выключите время прибытия реле T2, И затем повторите вышеуказанное условие, Расширение в тех случаях, когда время между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс на высокий уровень импульсного сигнала, указанные выше функции может быть повторно начал;

Функция 16:
Режим бесконечного цикла синхронизации 2: после выключения реле питания, интерфейс высокого уровня для импульсного сигнала CH1, немедленно Вытяните реле, реле выключено, время задержки T1 после прибытия; время перерыва T2 после достижения реле, затем повторите вышеуказанное состояние, Время задержки между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс на высокий уровень импульсного сигнала, указанные выше функции может быть повторно начал;

Функция 17:
Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс высокое импульсный сигнал, выше функции может быть повторно начал;

Функция 18:
Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс высокое импульсный сигнал, выше функции может быть повторно начал;

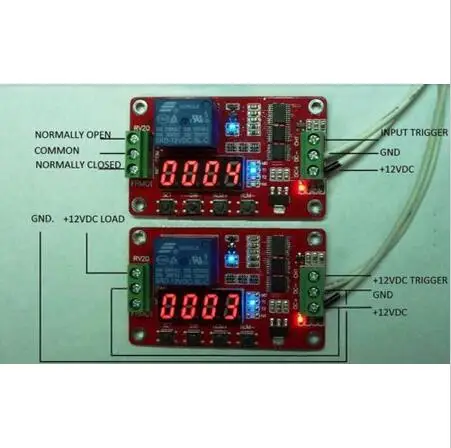

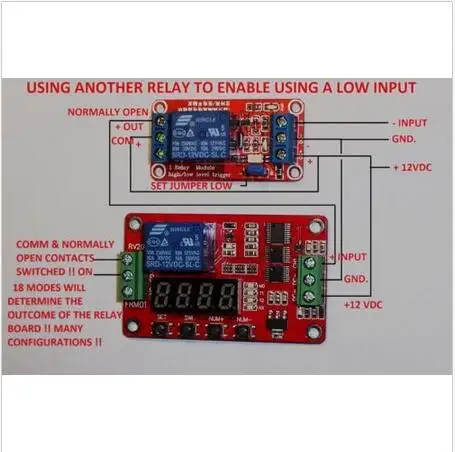

Модуль Интерфейс:

Модуль управления терминал: Есть 3-х проводное интерфейс, все интерфейсы терминала, дружественный
1, DC +: DC power positive (с модулями 5 В, 12 В и 24 В на выбор)
2, постоянный ток-: отрицательный источник питания постоянного тока
3, CH1: входной интерфейс обнаружения, высокая эффективность

Релейные выходы: Есть 3-х проводное интерфейс, все интерфейсы терминалы
1, нет: обычно открытый релейный интерфейс и реле перед свободным после короткого нажатия и COM1
2, COM: реле общего интерфейса
3, NC: Нормально закрытый релейный интерфейс и реле COM1 замыкается до и после пуста
Грузоподъемность: нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10A
NC порт Максимальная грузоподъемность: DC 0-28 в/10A, AC 0-125 В/10A

Посылка включает в себя:


1 шт. 12 В постоянного тока многофункциональный само-замок реле таймер цикла PLC модуль переключатель времени задержки
