Горячая Распродажа 3 оси Nema 34 шаговый двигатель драйвер DM860 амплитудных значений - купить

Купить Горячая Распродажа 3 оси Nema 34 шаговый двигатель драйвер DM860 амплитудных значений

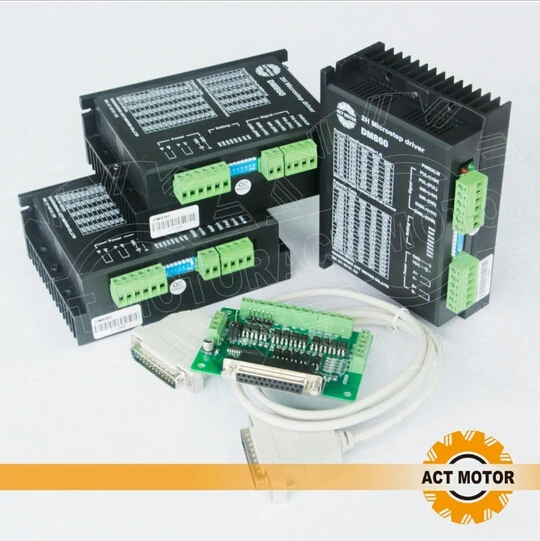

Эта посылка включает в себя:

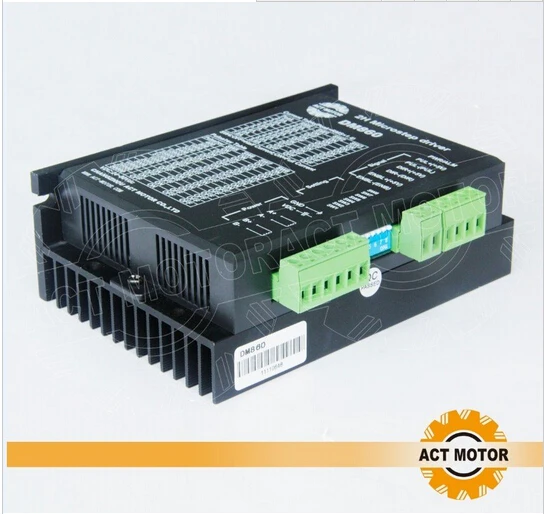

3 шт.Драйвер шагового двигателя пик 7.8A, 24-80VDC, ответ 256 micsteps M860

Поддержка всех nema 34 2 фазы, 4 фазы шагового двигателя

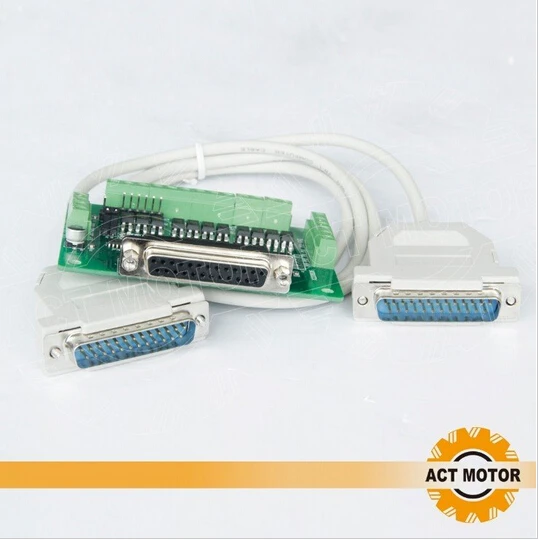

Примечание: купальное полотенце, 1 шт 6 оси коммутационная плата для подарка

]

Введение:

DM860-это двухфазный гибридный шаговый двигатель. Напряжение привода от 24 В постоянного тока до 80 В постоянного тока. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 7.8A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DQ860MA работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 24VDC до 80VDC

L опто-изолированный сигнал I/O

L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания

L 14 каналов деление и автоматическое снижение холостого тока

L 8 каналов выходной фазовый ток

L автономный входной терминал команды

L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

1) конфигурации соединительных штифтов

2) схема подключения контактов:

Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен, все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, все положительные сигналы управления будут соединены вместе с общественным портом. Теперь Приведите два примера (открытый коллектор и PNP), пожалуйста, проверьте их:

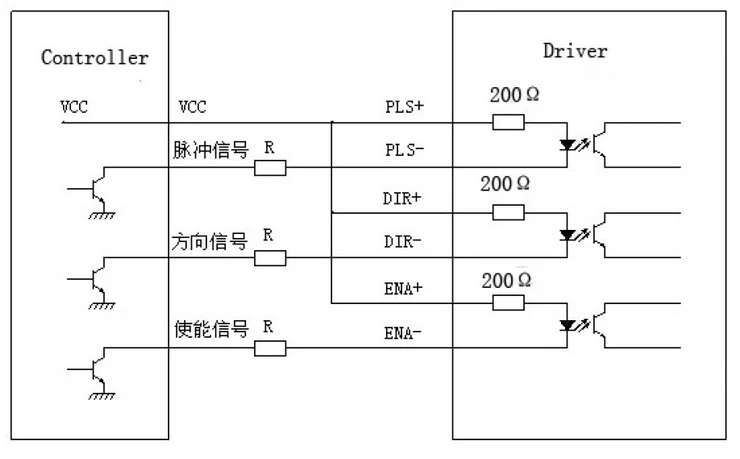

Рис. 1. Схема входного порта (соединение Yang)

Выход открытого разъема ПК

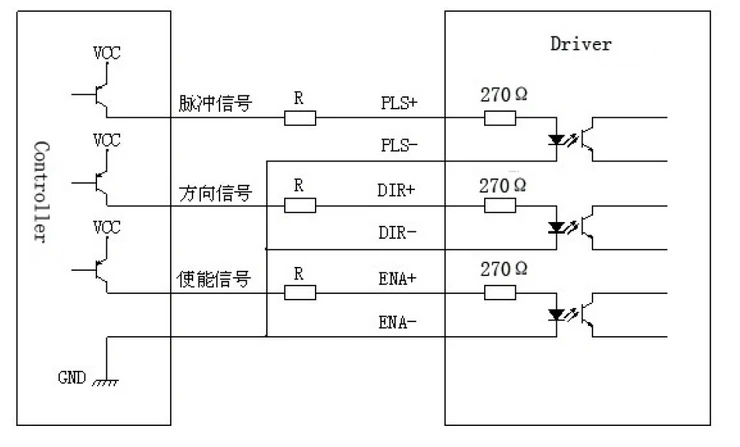

Рис. 2 схема входного порта (подключение Инь)

Выход PNP из поликарбоната

R должен подключаться в части контрольного сигнала.

3. Выбор функций (используя выводы корпуса DIP для достижения этой функции)

1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:

2) Настройка постоянного тока

SW4 используется для этой цели. Выключение означает, что Резервный ток должен быть половиной выбранного динамического тока и значением, что standstill будет таким же, как выбранный динамический ток.

3) Настройка выходного тока:

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки

Ближе всего к требуемому току вашего двигателя

4) функция полупотока:

Функция полупотока заключается в том, что после 200 мс импульса не происходит, выходной ток драйвера автоматически снижается до 40% от номинального выходного тока, который используется для предотвращения нагрева двигателя.

4. Контакты двигателя и мощности:

5. Механические характеристики:

Чтобы иметь Пространство около 20 мм, нельзя размещать рядом с другими нагревательными устройствами. Более того, Избегайте пыли, масляного тумана, коррозионного газа, повышенной влажности и высокой вибрации. (Единица = мм)

6. Настройка устранения неполадок

1) , статус на светильник
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.

2) проблемы

7. Проводка драйвера

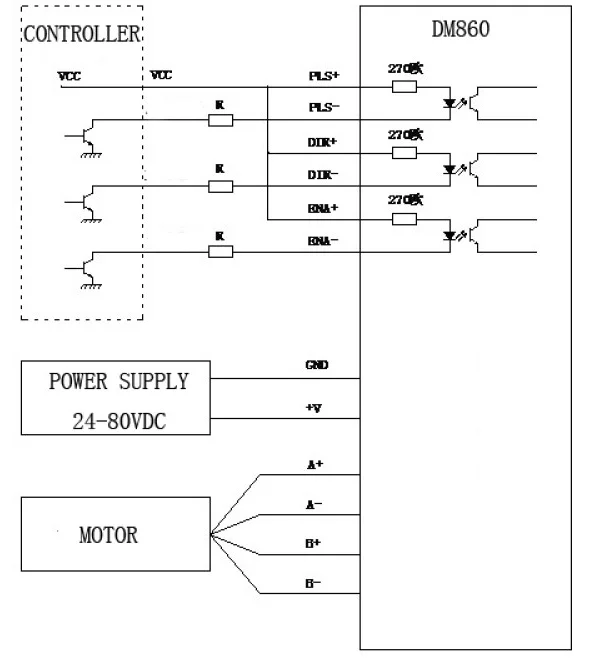

Полная система управления шаговым двигателем должна содержать шаговые диски, источник питания постоянного тока и контроллер (импульсный источник). Ниже приводится типичная схема проводки системы
