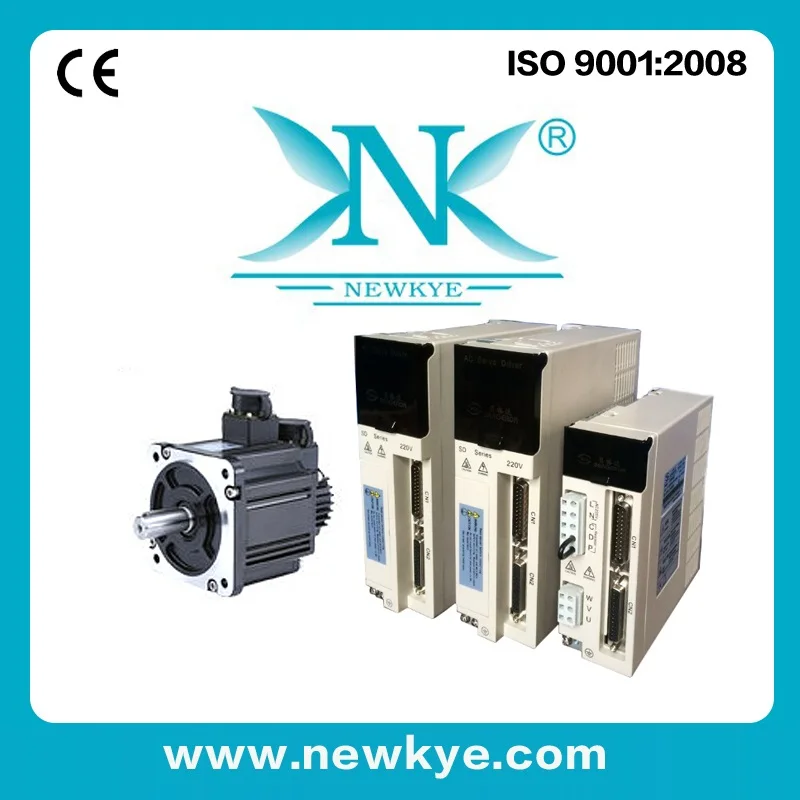

Упаковка: 2500 кВт 5 нм об/мин Серводвигатель и серводвигатель SDI13 для токарного - купить

Обмотки провода

U

V

W

PE

Номер сокета

2

3

4

-1 шт.

Сигнальных кабелей

5V

GND

A +

Модель B +

Z +

A-

В в-режиме

В виде буквы Z

PE

Номер сокета

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Сигнальных кабелей

5V

С напряжением 0 В

A +

Модель B +

Z +

A-

В в-режиме

В виде буквы Z

U +

V +

W +

U-образный

V-образный вырез

W-

PE

Номер сокета

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Сигнальных кабелей

GND

VB

Sd-карт

С напряжением 0 В

SD +

+ 5В

PE

Номер сокета

2

3

4

5

6

7

-1 шт.

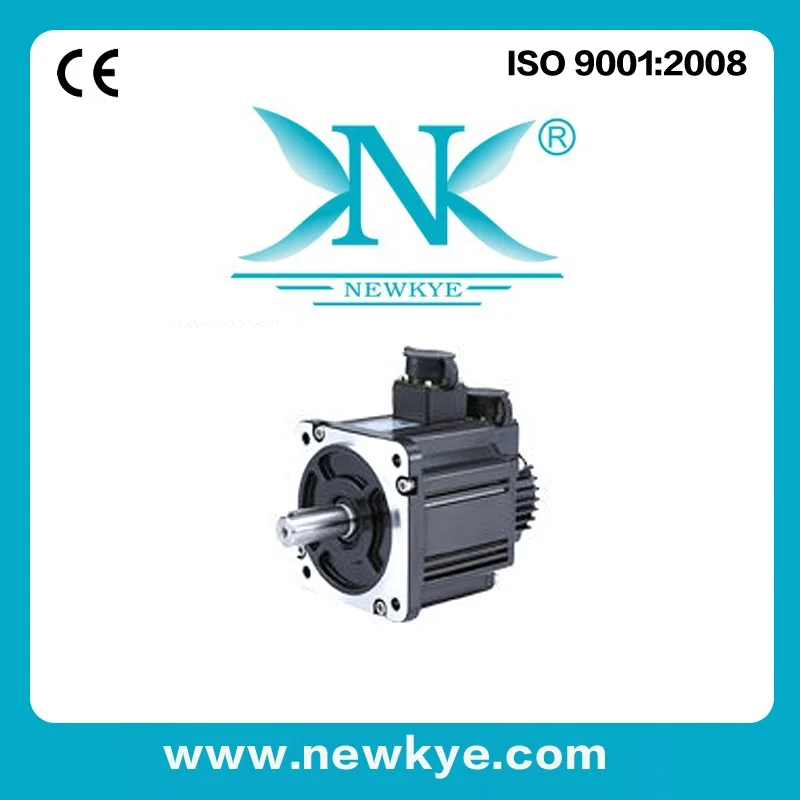

Модель двигателя

130ST-IM04025

130ST-IM05025

130ST-IM06025

130ST-IM07725

Номинальная мощность (кВт)

1,0

1,3

1,5

2,0

Номинальное напряжение (В)

220

220

220

220

Номинальный ток (А)

4,0

5,0

6,0

7,5

Номинальная скорость (об/мин)

2500

2500

2500

2500

Номинальный крутящий момент (N.m)

4

5,0

6

7,7

Пиковый крутящий момент (N.m)

12

15

18

22

Напряжение постоянного

(V/1000r/min)

72

68

65

68

Коэффициент крутящего момента

(N.m/A)

1,0

1,0

1,0

1,03

Инерция ротора (кг. м2)

0,85 × 10-3

1,06 × 10-3

1,26 × 10-3

1,53 × 10-3

Сопротивление линии (Ω)

2,76

1,84

1,21

1,01

Индуктивность линии (mH)

6,42

4,9

3,87

2,94

Постоянное электрическое время (мс)

2,32

2,66

3,26

3,8

Вес (кг)

6,2

6,6

7,4

8,3

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Клаcс безопасности

IP65

Окружающая среда

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Модель двигателя

130ST-IM10010

130ST-IM10015

130ST-IM10025

130ST-IM15015

130ST-IM15025

Номинальная мощность (кВт)

1,0

1,5

2,6

2,3

3,8

Номинальное напряжение (В)

220

220

220

220

220

Номинальный ток (А)

4,5

6,0

10

9,5

13,5

Номинальная скорость (об/мин)

1000

1500

2500

1500

2500

Номинальный крутящий момент (N.m)

10

10

10

15

15

Пиковый крутящий момент (N.m)

20

25

25

30

30

Напряжение постоянного

(V/1000r/min)

140

103

70

114

67

Коэффициент крутящего момента

(N.m/A)

2,2

1,67

1,0

1,58

1,11

Инерция ротора (кг. м2)

1,94 × 10-3

1,94 × 10-3

1,94 × 10-3

2,77 × 10-3

2,77 × 10-3

Сопротивление линии (Ω)

2,7

1,5

0,73

1,1

0,49

Индуктивность линии (mH)

8,8

4,37

2,45

4,45

1,68

Постоянное электрическое время (мс)

3,26

2,91

3,36

4,05

3,43

Вес (кг)

10,2

10,2

9,8

12,6

11,7

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Клаcс безопасности

IP65

Окружающая среда

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Номинальный крутящий момент (N.m)

4 Н. М

5 Н. М

6 Н. М

7.7N. М

10N. М

15N. М

1000/1500 об/мин

2500 об/мин

1500 об/мин

2500 об/мин

Без размера тормоза (L)

166

171

179

192

213

209

241

231

С электромагнитным тормозом (L)

223

228

236

249

294

290

322

312

С постоянным магнитом размер тормоза (L)

236

241

249

262

283

279

311

301

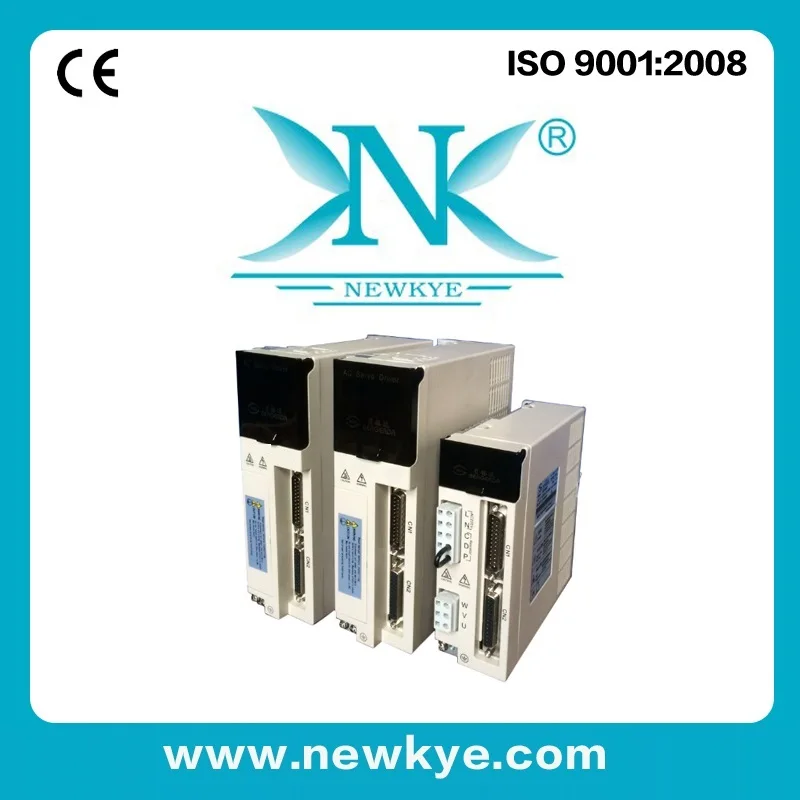

Основные технические характеристики

Модель

SD * 08

SD * 13

SD * 20

SD * 50

Текущий рейтинг (A)

4,5

5,5

9,5

18,0

Входная мощность

Однофазный или трехфазный AC170 ~ 253V

50/60Hz

Метод охлаждения

Естественное охлаждение

Метод управления

Svpwmcontrol

Кодировщик

Инкрементный

Внутренние Функции

Светодиодный дисплей и эксплуатации

Шесть семи сегментных светодиодных дисплеев: четыре функциональных клавиши

Режим управления

Контроль положения/аналоговый контроль скорости напряжения/пробный бег скорости/пробный Пробный запуск

Функция торможения

Внутренне установленный

Функция защиты от перегрузки

Понижение напряжения, перенапряжение, избыточная нагрузка, избыточный ток, исключением кодера, торможение, ошибка положения и т. Д.

Позиция режим управления

Инструкция режим управления

Внешний импульсный

Позиция режим управления

Инструкция режим управления

Внешний импульсный

Внешняя команда импульсный вход

Форма

Пульс + directiondipulse Ортогональный пульс

Максимальная частота

Дифференциальное движение: 500 кГц открытый коллектор: 200 кГц

Электронные передаточное число

1-32767/1-32767

Инструкция плавно

Время сглаживания постоянное 0-2 сек

Режим управления скоростью

Внешний аналоговое напряжение

Диапазон напряжения

± 10V

Входной импеданс

10K

Диапазон регулировки скорости

Коэффициент скорости: 1:5000

Скорость rage перемен

Скорость колебания соотношение по уровню поверхности:<± 0,03 (нагрузки 0-100%).<± 0,05 (power-15%-+ 10%)

Инструкция плавно

1 мс-10000 мс (0r/min & larr;& rarr;1000r/min)

Частотная характеристика

300 Гц

Вход/выход сигнала

Расположение выходного сигнала

Тип выходного сигнала

ABZ линейный привод выход/Z открытый коллектор выход

Деления частоты соотношение

1/255/-1

Входной сигнал

4 фотоэлектрический изолированный входной сигнал

1)servo enable2) сигнал тревоги 3) счетчик отклонений сброс/скорость option1 4) команда импульса запрещена/Скорость вариант 2

Выходной сигнал

4 открытых коллектор

1) расположение/скорость достижения 2) Серводвигатель сигнала 3) выход сигнала Z 4) Выход тормоза

Высокая температура использования

Эксплуатация: 0-55 градусов Хранение:-20-80 градусов
