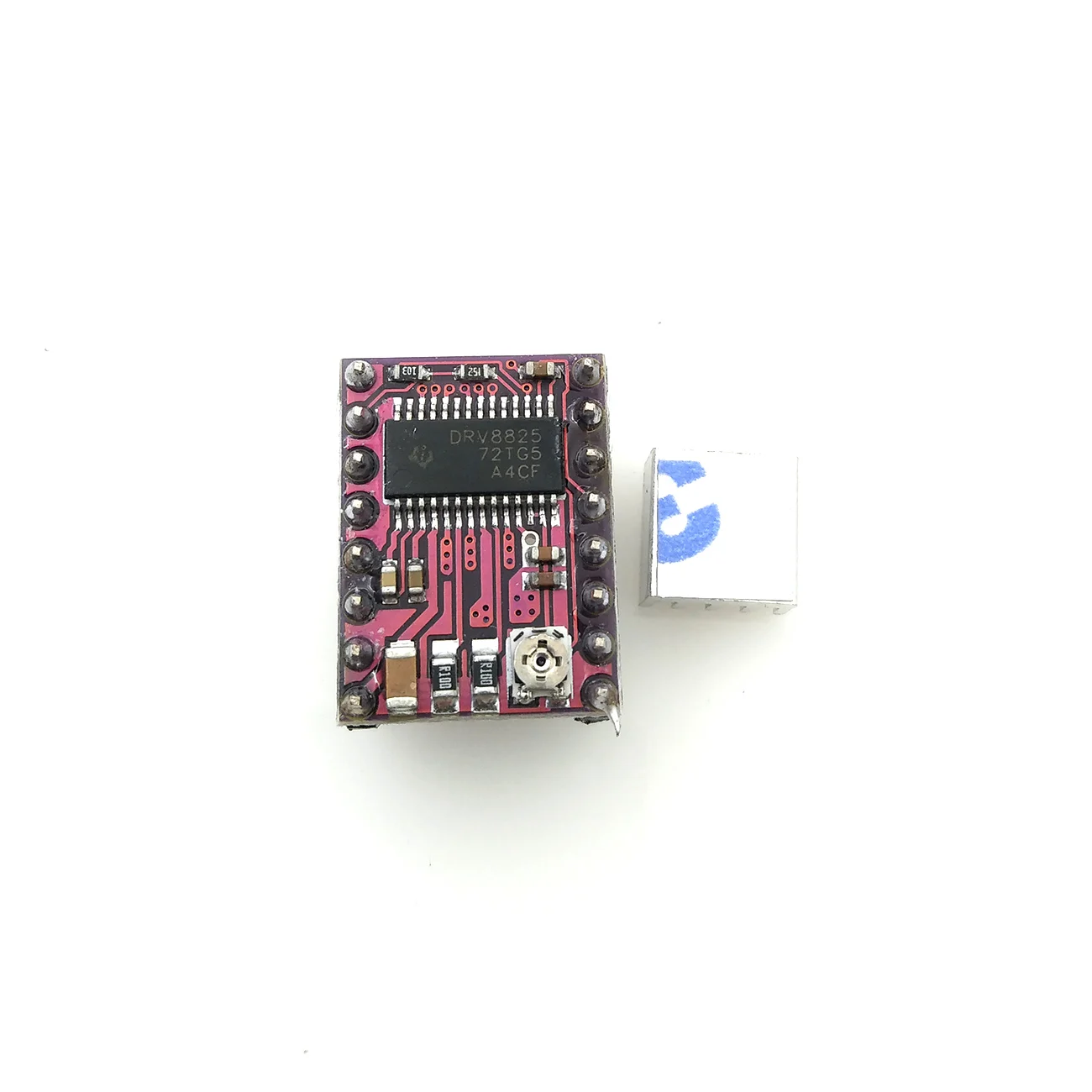

Драйвер шагового двигателя DRV8825-это Интерфейсная плата для микрошагового двухполярного шагового двигателя TI DRV8825.

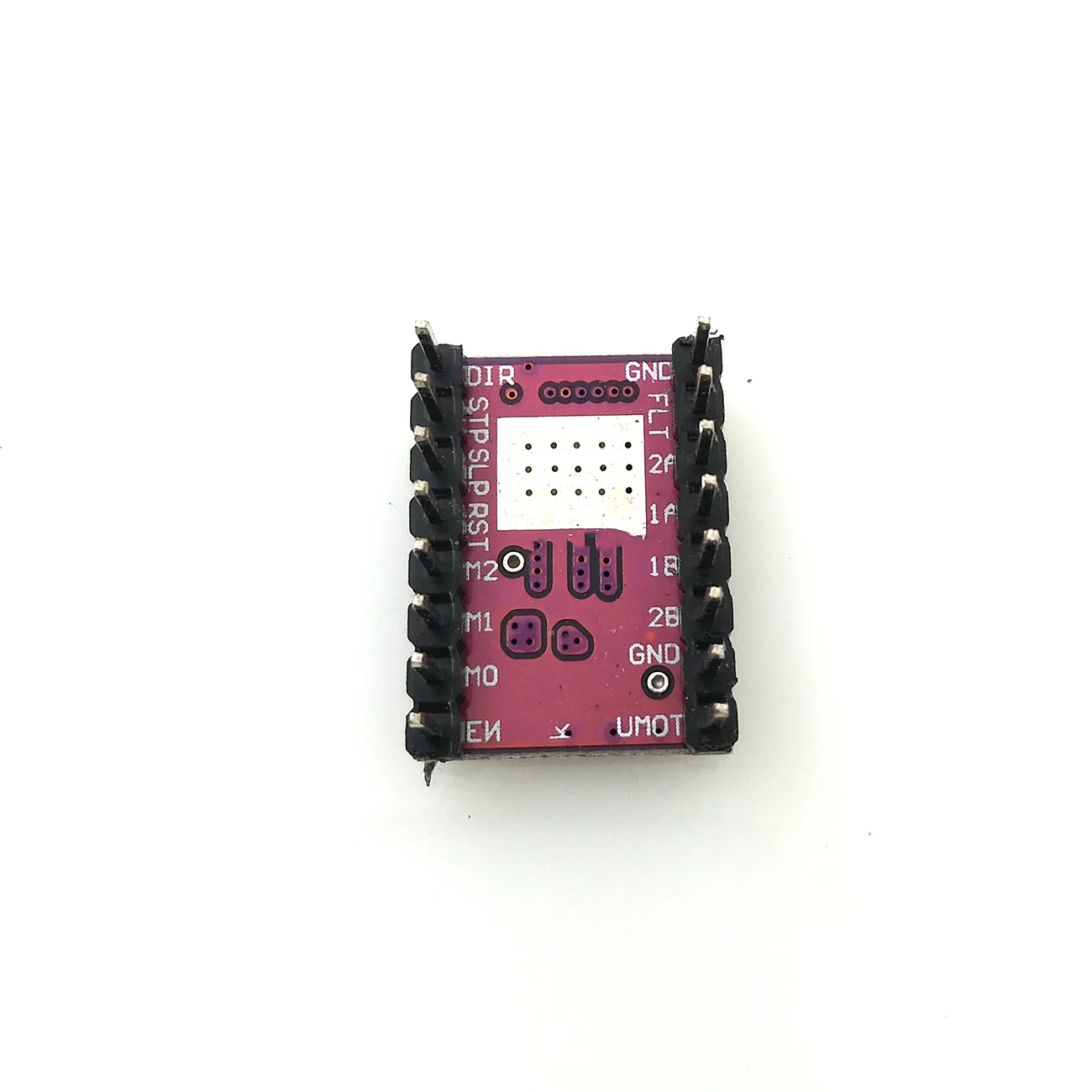

Pinout и интерфейс модуля почти идентичны нашему оператору шагового двигателя A4988, поэтому он может быть прямой заменой для более высокой производительности этих плат во многих приложениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и 6 микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2 до 45 V и обеспечивает до примерно 1,5 каждого этапа, что избавляет от необходимости для радиаторов или форсированного дизеля воздушного (до 2,2 для каждой катушки и в достаточном количестве дополнительные охлаждения).
Характеристика:

1. Простой интерфейс управления шагами и направлением

2. Шесть различных шагов разрешения: полный шаг, половина шага, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг

3. Может напрямую подключаться к 3,3 V и 5 V системы

4. Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением

5. Короткое заземление и защита от короткого замыкания

6. 4-секционный измельчитель для специй, 2 унции меди PCB для Улучшенные тепловые характеристики

7. Solderable наземная прокладка под PCB нижний Драйвер IC

8. Регулируемое Управление током позволяет установить максимальный выходной ток с помощью потенциометра, что позволяет достичь более высоких ступеней с использованием напряжений выше номинального напряжения шагового двигателя

9. Интеллектуальное управление измельчителем, автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)

10. Максимальное напряжение источника питания составляет 45 В.

11. Встроенный регулятор напряжения (не требуется внешний логический источник питания)

Есть наклейка на радиатор

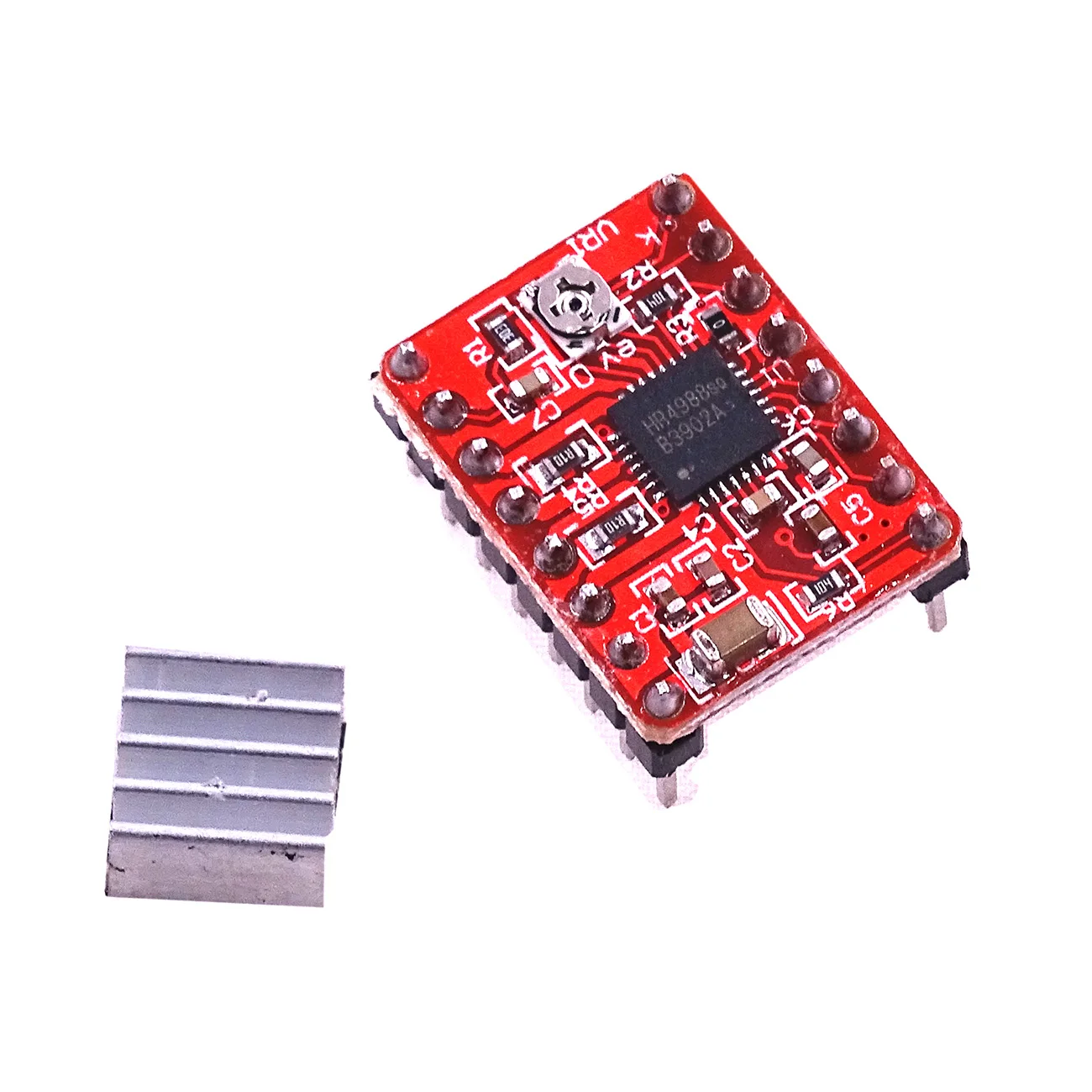

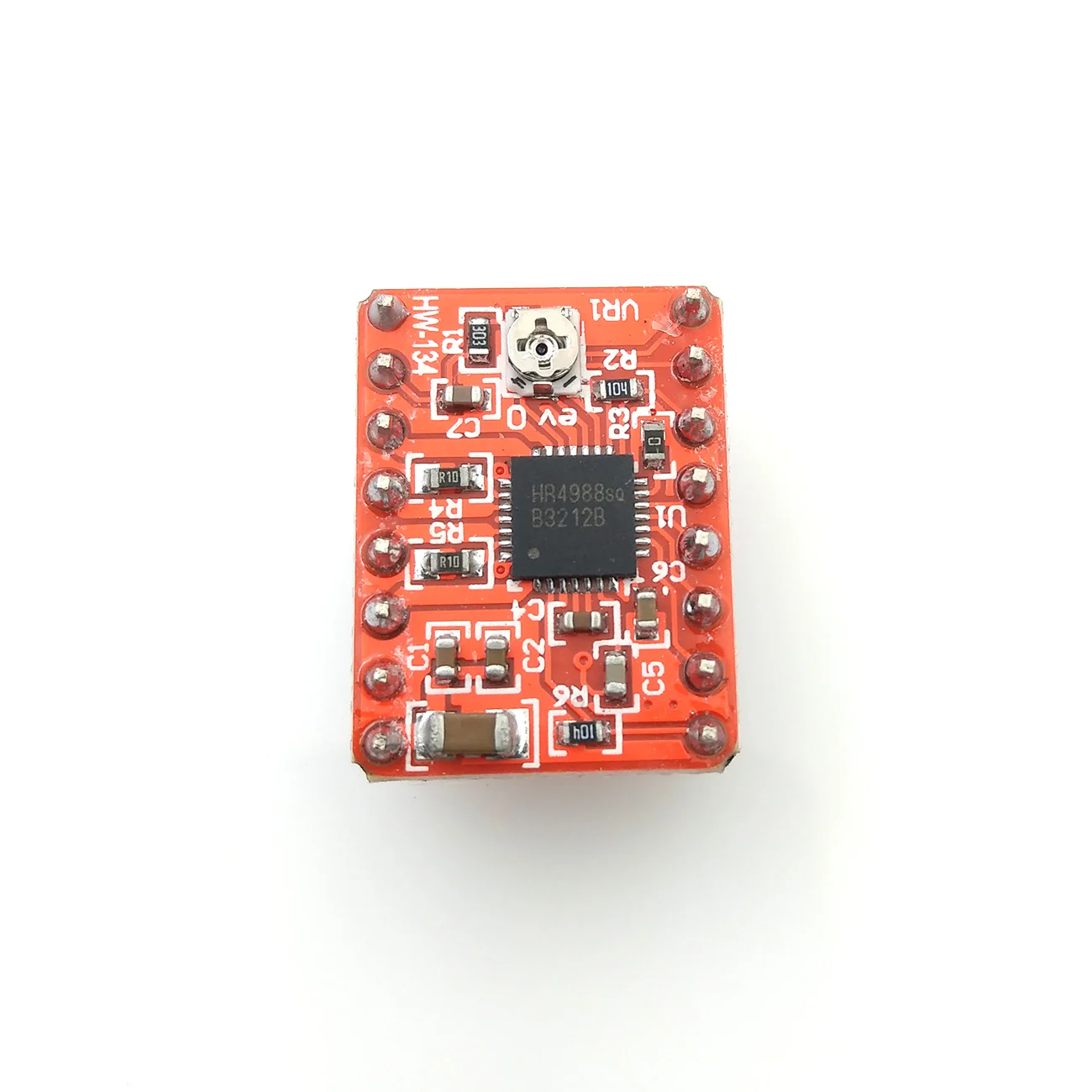

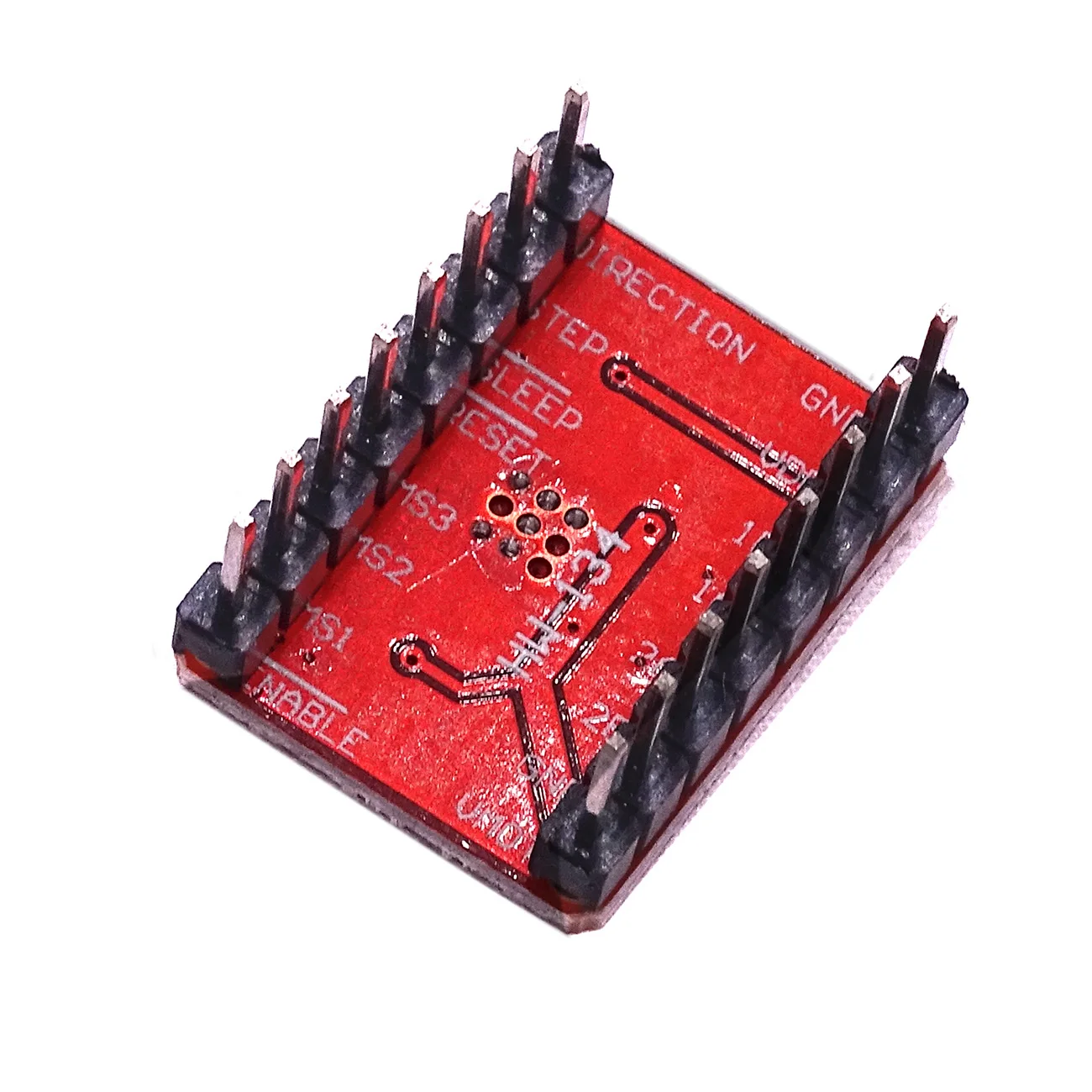

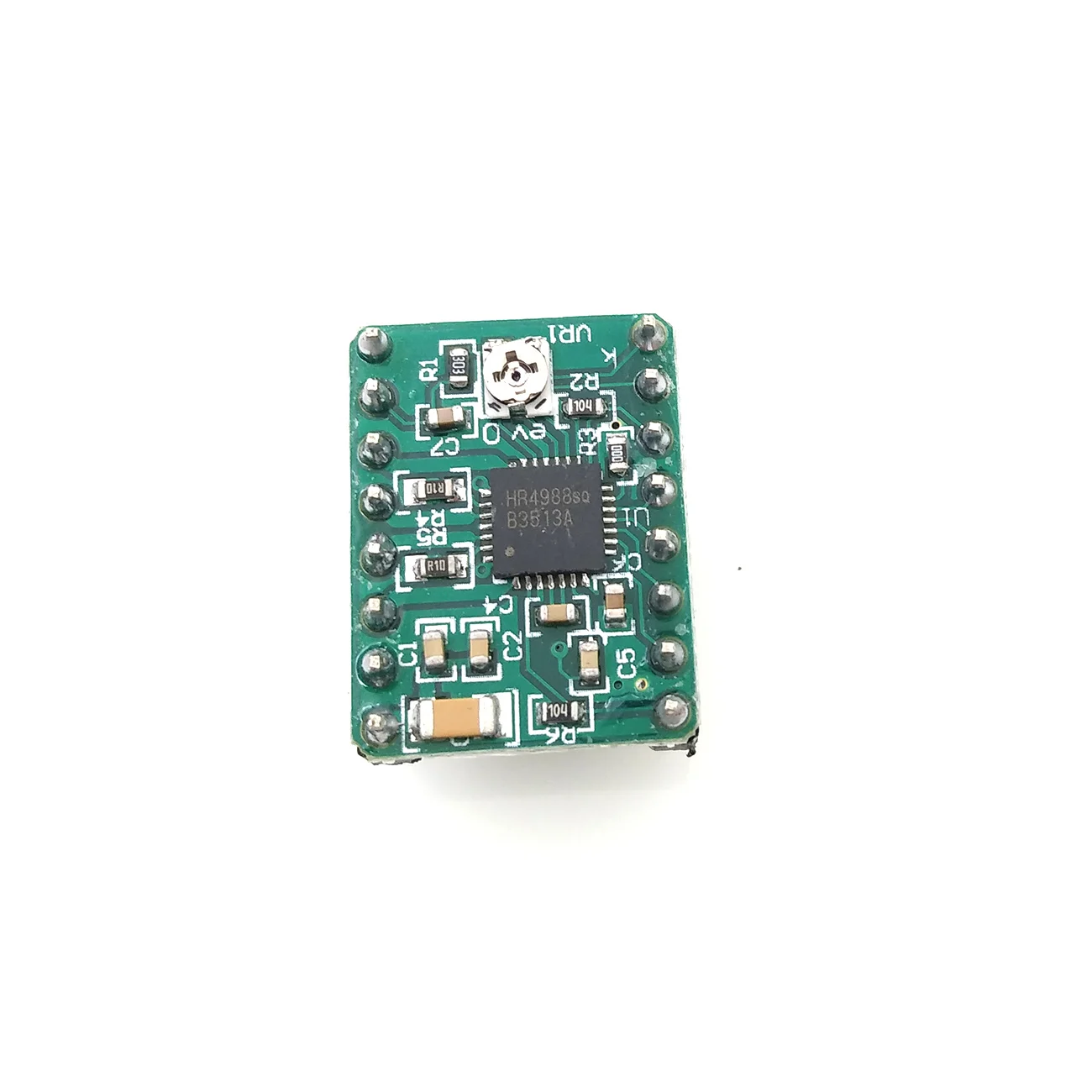

A4988-это полный драйвер микрошагового двигателя со встроенным преобразователем для удобства эксплуатации. Продукт доступен в полном объеме, средней длины, 1 / 4, 1 / 8 и 1/16 шага режимы, готовыми к биполярный шаговый двигатель с Выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор находится в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. Просто введите Пульс ввода «шаг» для управления двигателем микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов программирования. Интерфейс A4988 идеально подходит для сложных микропроцессоров, которые либо недоступны, либо перегружены.
При работе с микрошагами управление измельчителем A4988 автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя для быстрого распада, а затем на остальную часть медленного спада. Гибридные схемы регулирования тока затухания уменьшают звуковой шум двигателя, повышают точность шага и уменьшают энергопотребление. Внутренняя схема управления синхронным выпрямлением предусмотрена для улучшения энергопотребления импульсной широтной модуляции (PWM). Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту поперечного тока. Специальная настройка мощности.
Посылка QFN (ES) с поверхностным креплением A4988 измеряет 5 мм x 5 мм и имеет номинальную общую высоту посылка 0,90 мм с открытой прокладкой для повышения тепловой производительности. Посылка Pb (suffix-T) с 100% матовым Оловянным покрытием свинцовой рамы.
Особенности и преимущества
· Низкий выход RDS (on)
· Автоматическое обнаружение/Выбор режима распада тока
· Смешанный режим замедления тока
· Синхронное выпрямление для низкого энергопотребления
· Внутренний UVLO
· Защита от перекрестного тока
· 3,3 и 5V совместимый материнскую плату источника питания
· Тепловая схема отключения
· Защита от заземления
· Защита от короткого замыкания
· Дополнительный шаг пять режимов: полная/1 / 2, 1 / 4, 1 / 8 и 1/16
