IP2X зонд доступа соединенный накатанный тестовый палец

С 50 мм круглой перегородкой

Артикул №.BND-BG

СтандартыIEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

Параметры
Knurled Диаметр пальца: 12 мм

Длина накатанного пальца: 80 мм

Диаметр перегородки: 50 мм

Длина перегородки: 100 мм

Применение

1. Соединительные части тестового пальца не могут касаться живых частей или опасных частей, а перегородочная пластина 50-20 мм не может войти.

2. В соответствии с требованиями к испытанию, предотвращающим приближение к опасным частям, зонд B должен иметь 10 ± 3N тяги. Продукт без силы должен использоваться с нажимными динамометрами.

3. При тестировании на удар электрическим током, требуется электропроводка, конфигурация и мощность и указывающее устройство. Включите мощность испытанного образца и приложите соответствующую силу, чтобы определить, соединена ли линия заземления (3 вставки).

4. Оба соединения должны обеспечивать движение в одной плоскости и в одном направлении под углом 90 ° с допуском от 0 до + 10 °

Примечание:Этот зонд предназначен для проверки основной защиты от доступа к опасным частям. Он также используется для проверки защиты от доступа пальцем.

Допуск на размерыЕсли не указан конкретный Допуск:
-Углы: 0-10 °
-Линейные Размеры: до 25 мм: 0-0,05 мм; Более 25 мм: ± 0,2 мм.

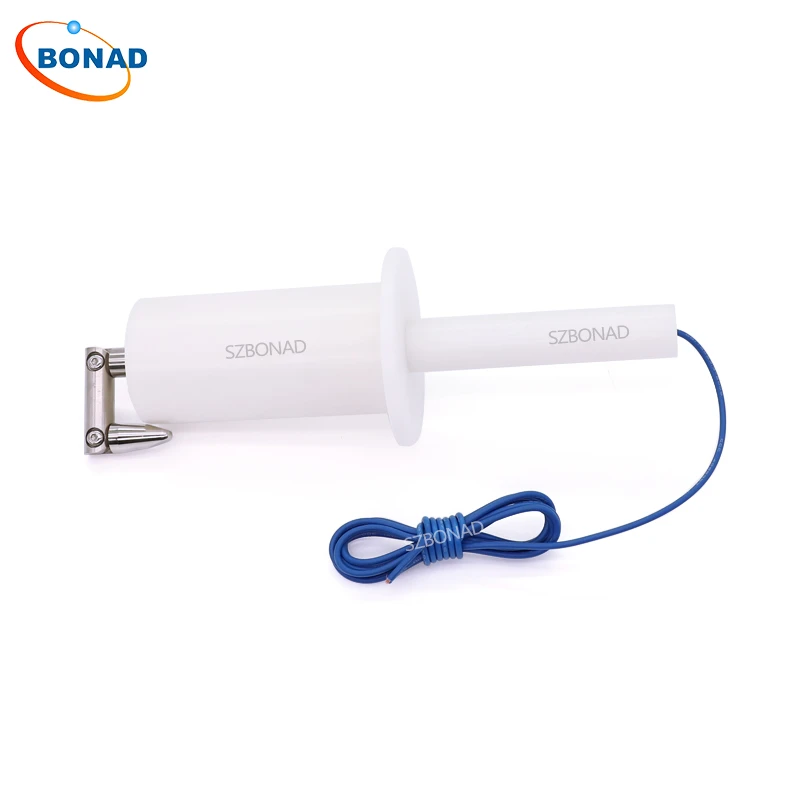

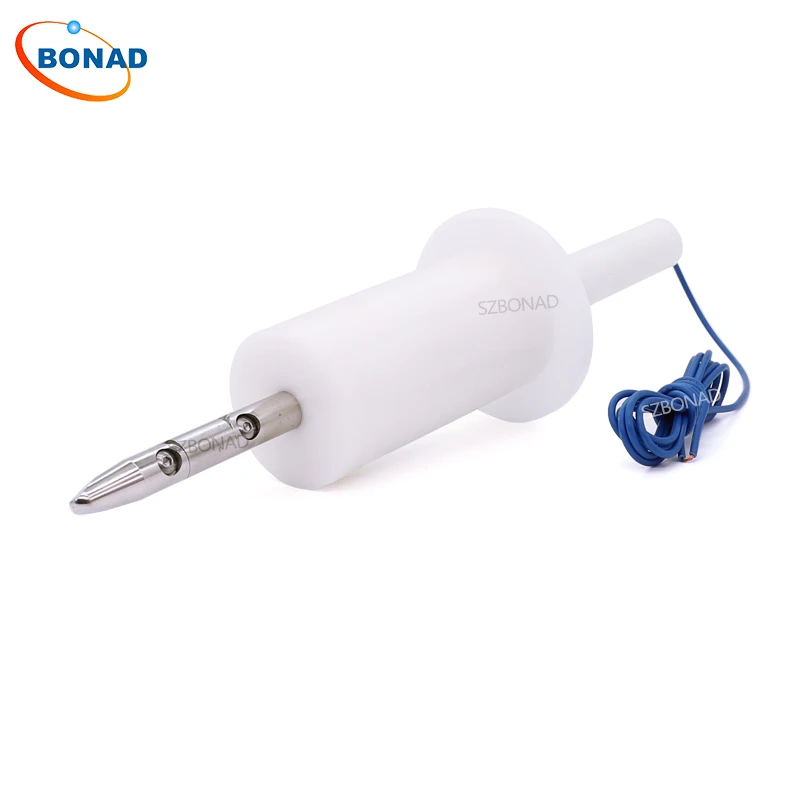

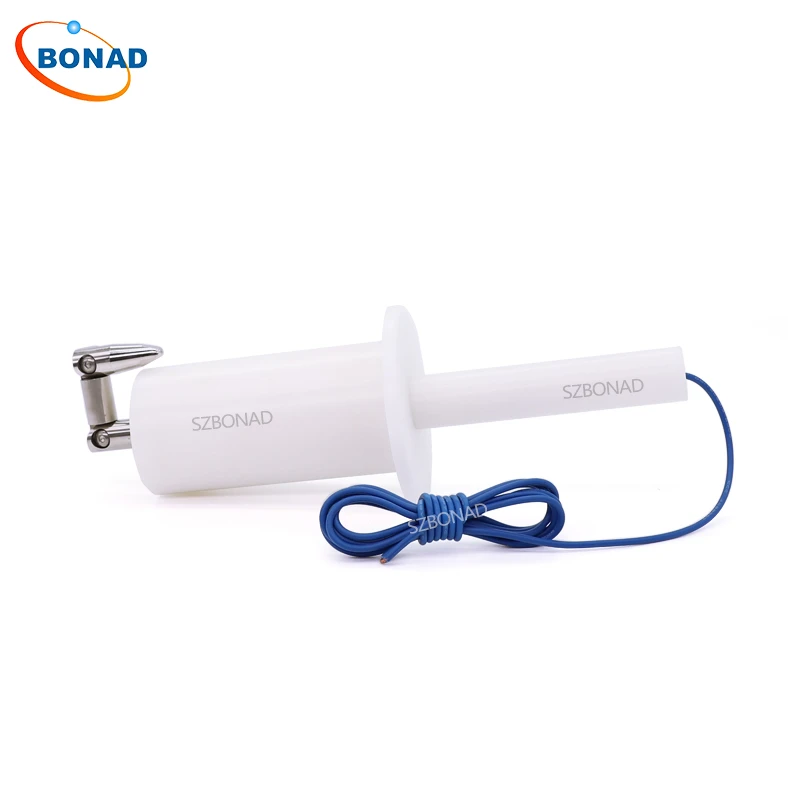

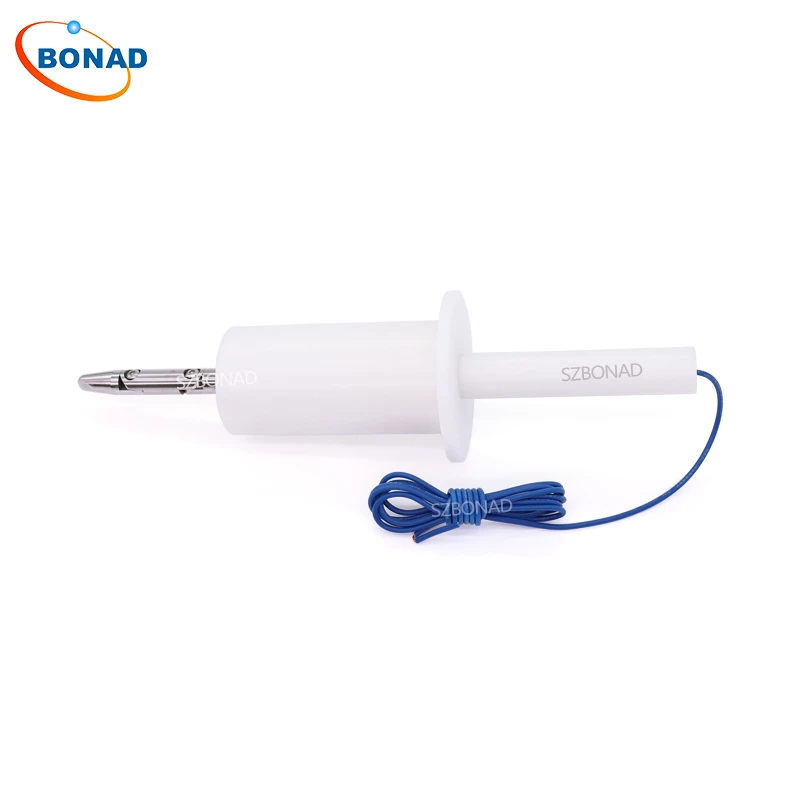

Изображение продукта
