Описание продукции
TTS RJ45 1000 м шесть витых пар Ethernet Защита от перенапряжения передачи данных

Применяется к интерфейсу разделения lightning region LPZ1-LPZ2, обеспечивая полную защиту 8. TTS-RJ45-E1000/8 S может защитить стандартный кабель с витой парой 1000 м Ethernet, RJ45-8E, 16E, 24E, соответственно, защита 8, 16 и 24 витой пары Ethernet Стандартный шестисторонний 1000 м

Тип продукции
TTS-RJ45-E1000/8 S TTS-RJ45-16E-1000M TTS-RJ45-24E-1000M

Представление продукции

TTS RJ45 E1000/8 S шесть Ethernet данных линии защиты от перенапряжения согласно TIA/EIA 568B-2.1 и ISO/IEC 11801 стандартный дизайн, e-Class-это шесть кабелей или Ethernet-кабелей, структурированных кабельных систем и других аналогичных приложений, которые идеально подходят для защиты от перенапряжения. Универсальный Соединительный порт RJ45, продукт может быть легко подключен перед защищенным оборудованием; качество, высокая разрядная емкость устройств защиты от перенапряжения и низкая емкость, сверхбыстрое восстановление диодной матричной структуры, которая обеспечивает высокую защиту уровня энергии для линий передачи данных грубой низкой энергии и тонкой защиты, Который эффективно поглощает и передает энергию, генерируемую молниями, импульсным ударом и энергией через заземляющий Кабель в землю, и в конечном итоге Защищает чувствительное электронное оборудование от повреждений. Продукты с хорошими частотными характеристиками передачи, высокоскоростным потоком и быстрой скоростью отклика, могут широко использоваться в офисных и промышленных помещениях, сетевых кабелей и аналогичных систем передачи данных, таких как Ethernet 1000 м, ATM, ISDN, VoIP сеть, PoE системы.

Особенности продукта:

1 ядро устройства, выбранное международным брендом, 8-проводная полная защита, высокая производительность, быстрая реакция, может эффективно предотвратить различные частоты молнии

2 многоуровневая защита, молниеносные токи могут бороться с 5kA, и после тестирования, в соответствии с международными и отечественными стандартами

3. Потеря вставки, когда 1000 м меньше 0,3 дБ, гарантированно достигает скорости 1000 м

4 изготовления, легко установить, может быть подключен к стандартной железнодорожной карте, простота обслуживания и управления

TTS-RJ45-E1000/8 S схемы

Таблица размеров

Применение

TTS-RJ45-E1000/8 S в основном для одного Гигабитного порта Ethernet для защиты от перенапряжения, подходит для защиты одного компьютера или сервера, RJ45-8E/16E/24E соответственно 8, 16 и 24 Gigabit Ethernet Стандарт сети витая пара кабелей стандарты применимы к lightning шесть систем переключатель, концентратор, маршрутизатор и компьютерное сетевое оборудование, или другой защиты от перенапряжения

Установка продукта

Интерфейс LPZOB-1 или более высокий интерфейс может быть установлен район защиты lightning, защищая при этом весь путь или гигабитную сетевую линию. При установке проводки данные сигнала защищены линией должен быть конец всплеска тока кабеля и заземляющий провод Незащищенный загрязненный; заземляющий провод должен быть заземлен с помощью кратчайшей длины пути не более 1,5 метров; радиус изгиба кабеля передачи данных не менее 35 мм.

Обратите внимание на направление кабеля из установки, есть знак «IN» и «out». «IN» всегда является незащищенной стороной, и Укажите направление напряжения, которое может возникнуть над защитной стороной «вне» точек на защищенную область или проводник заземления оборудования с помощью эквивалентных потенциальных соединений должен быть установлен так близко к оборудованию, которое должно быть защищено. TTS-RJ45-E1000/8 S может быть легко установлен на 15/35 мм стандартный рельс, RJ45-8E, 16E, 24E продукт только один вертикальный блок высоты (1U), занимает меньше места, И через 90 °, 180 ° и 270 ° вращающийся кронштейн поддерживает различные Горизонтальные и вертикальные установки, особенно подходит для установки в 19" Стойка. Внимание из кабеля защиты от перенапряжения при установке проводки должны быть разделены, чтобы избежать появления вторичного всплеска соединения.

Обслуживание продукта

При рутинном обслуживании и капитальном ремонте продукта Измерьте Сопротивление между каждой парой, скрученная при сопротивлении megohms, на порядок, что означает, что продукт является нормальным; когда сопротивление всего несколько в Европе, что означает, что продукт был поврежден, необходимо немедленно заменить.

Схема проводки RJ45-E1000/8 S

TTS-RJ45-8E/16E/24E сетевая защита от перенапряжения 19-дюймовая схема установки стойки

Dn Telecom Защита линии передачи данных: RJ45-DDN/4S

1000 м Ethernet защита витой пары: RJ45-E1000/8 S

16/24 порт 10/100 м Ethernet защита переключателя: RJ45-16E, RJ45-24E

Однопортовая 10/100 м Сетевая защита Ethernet: RJ45-E100/4S

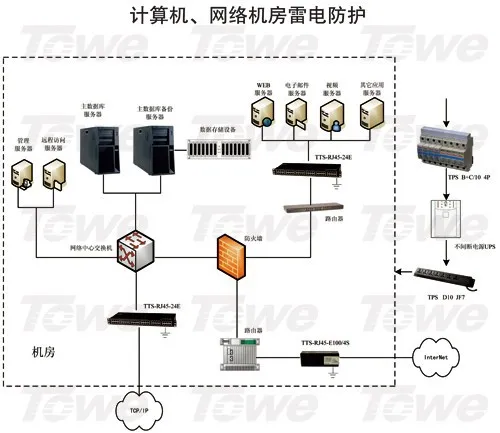

Центр обработки данных/центральный офис сетевая коммуникационная схема защиты

Совет: витая пара Ethernet Защита от перенапряжения, как правило, сетевые переключатели и сервера расположены в одной комнате, и близость, она обычно устанавливается в входной конец концентратора сетевой шахты, таким образом, вы можете защитить коммутатор и сервер. Если Защита от перенапряжения только для NIC Сервера, сервер может защитить только коммутатор, это все еще опасное вторжение от перенапряжения молнии. Для возможности максимального удара по накладным линиям lightning, этот чехол должен быть Отдельно установлен сетевой фильтр в домашней сети на обоих концах.

Информация о заказе
