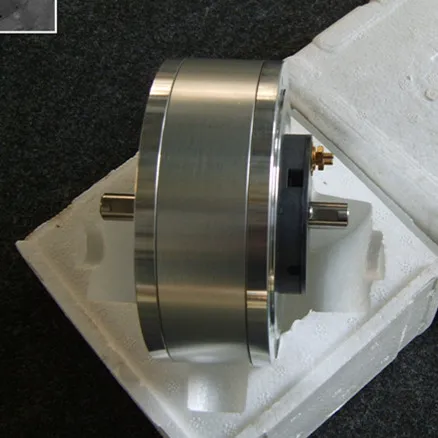

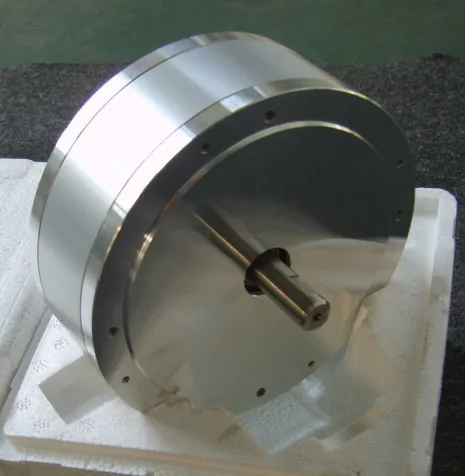

AI запчасти, универсальная автоматическая машина вставки X Y мотор, U12M4/U12DA, 40051001/40051002

Мы предлагаем китайский новый мотор для продажи.

Назначение:

Цель этого документа-описать, как поддерживать моторы серии «золото», тип PMI U12M4 и U12M4H (номер детали UIC 11467000, 13570000, 40051001 и 40051002, эта процедура должна проводиться каждые шесть месяцев, или чаще, если это необходимо, до ноября 1995 года.

Требуются инструменты для установки:

Гаечные ключи, дюймовый стандарт

Отвертка (ширина от 5 до 6 мм)

Отвертка, маленькое лезвие (от 2,5 до 3 мм в ширину)

Разводной ключ

Необходимое условие:

Кнопка аварийной остановки, нажмите в машине

Выключить силу машины

Процесс производства:

1. Обратите внимание, к какой клемме двигателя прилагаются провода. Используя Регулируемый гайковерт, извлеките провода из Клеммы двигателя.

2. Выньте мотор из машины

3. Удалите кисти с двигателя

4. Минимальная полезная длина углерода части кисти. 240 дюйма (6,1 мм). Если длина кистей составляет менее 240 дюймов, то проводы двигателя могут быть повреждены электрической дугой.

Таким образом, кисти не будут носить до менее 240 дюймов, мы рекомендуем заменить их, когда они превращаются. Длина 300 дюймов (7,62 мм). Универсальный Номер детали для набора из четырех (4) кистей для этих двигателей-B26100021.

5. Убедитесь, что вал двигателя плавно поворачивается. Если нет, то подшипники повреждены, и двигатель должен быть отброшен.

6. Используя чистый, сухой, сжатый воздух, выдуйте углеродную пыль из двигателя.

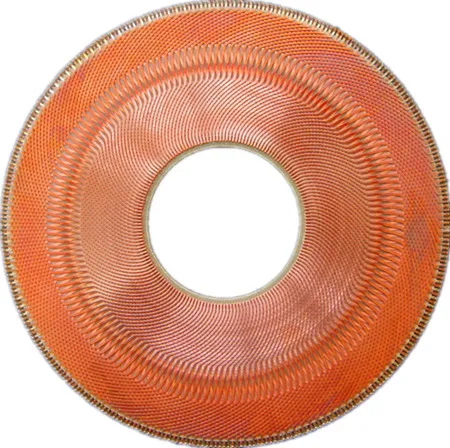

7. Обратите внимание: с помощью кисти отверстия и проверяем состояние комутатор провода, в то время как токарная обработка вала двигателя. Если есть какие-либо сгоревшие или поврежденные провода, двигатель должен быть отброшен.

8. Чтобы установить кисти в двигатель, поместите углеродный блок в отверстие кисти.

9. Используя небольшую отвертку, аккуратно вставьте пружину в отверстие кисти. Это будет нужно переместить лезвие отвертка несколько раз в катушки, с принтом букв, для весны, для того, чтобы сделать Весна идут в отверстие.

10. Возможно, необходимо нажать на металлическую застежку на боковой стороне кисти, чтобы сделать ее погруженной в отверстие кисти.

11. После того, как металлические вкладки пройдут в отверстие, используйте отвертку, чтобы удержать контакт кисти в отверстии кисти.

12. Выньте лезвие небольшого винта, перемещая винт на место. Будьте уверены в том, что контакт щеток для вкладки не поставляются полностью из кисти отверстие в тех случаях, когда делаете это. Вставьте винт в резьбовое отверстие, поворачивая его по часовой стрелке пальцами. Если он не будет легко поворачиваться, удалите его и повторите шаг 11. Затем аккуратно затяните винт, используя большой винт-драйвер.

13. Установите все (4) щетки в двигатель. Снова установите двигатель на машину. Прикрепите провода к нужным клеммам двигателя.

Контроль оси машины, режим мгновенной диагностики *

* Это общий обзор для тренировочных целей. Фактические оси на станке могут немного отличаться от этого обзора.
