DSO3064 4 канальный автомобильный диагностический осциллограф Kit5 te oscilloscope kit oscilloscope - купить

Вертикальный

Аналоговые каналы

4

Полоса пропускания

60 МГц (-3 дБ)

Время подъема

5.8ns

Входное сопротивление

Сопротивление: 1 м?; Емкость: 25 ПФ

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

AC/DC/GND

Вертикальное разрешение

8 бит

Глубина памяти

10K-16M/CH

Максимальный вход

300 В (пик постоянного тока + переменного тока)

Горизонтальный

Частота выборки в реальном времени

200 мс/с

Диапазон временных рамок

5ns/div до 1000s/div(1-2-5 последовательностей)

Точность временной базы

± 50ppm

Триггер

Источник

CH1, CH2,CH3,CH4,EXT

Режим

Край, пульс, Видо, альтернатива

Режим X-Y

Вход оси X

CH1

Входной сигнал оси Y

CH2

Фраза сдвиг

Макс. 3 градусов

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Автоматический набор

Да

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

1V до 500V/div @ x 100 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

Диапазон тока

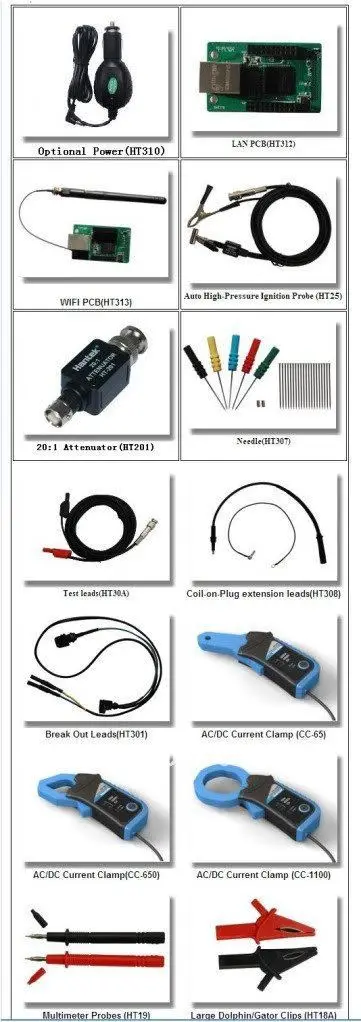

CC65(20A),CC65(60A),CC650,CC1100

Корсор

Разница во времени/частоте, разница в напряжении

FFT

Прямоугольная, Hanning,Hamming,Blackman Window

Математика

Adition, вычитание, умножение, деление

Интерфейс

USB 2,0 (Lan ,WIFI опционально)

Источник питания

8-36 в широкий диапазон входного напряжения, подходит для тестирования мощности транспортного средства

Механика

Размеры

255x190x45 (мм)

Вес

1 кг

AC/DC/GND
