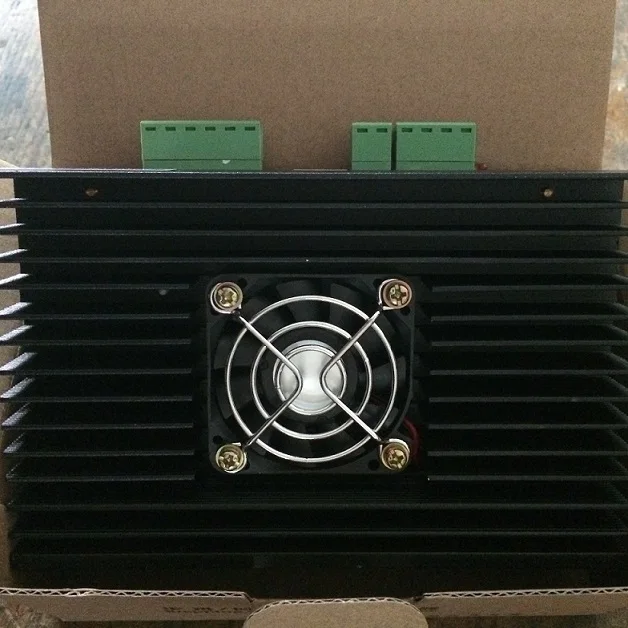

Драйвер контроллера шагового двигателя с ЧПУ Leadshine MA860H peak 7.2A leadshine ma860h cnc stepper motor - купить
Специальная цена от 4 904,85 руб.*
Категория товара: Драйвер двигателя
История изменения цены
*Внимание! Указанная цена 4 904,85 руб. уже могла изменится, перед тем как купить данный товар перейдите на страницу продавца и проверьте актуальную стоимость.
| Месяц | Мин. | Макс. | Цена |
|---|---|---|---|
| 12.06.2026 | 5836.81 | 6128.2 | 5982 руб. |
| 12.05.2026 | 5787.29 | 6076.29 | 5931.5 руб. |
| 12.04.2026 | 4855.79 | 5098.78 | 4976.5 руб. |
| 12.03.2026 | 5689.38 | 5973.31 | 5831 руб. |
| 12.02.2026 | 4953.78 | 5201.38 | 5077 руб. |
| 12.01.2026 | 5591.52 | 5871.23 | 5731 руб. |
| 12.12.2025 | 5542.45 | 5819.27 | 5680.5 руб. |
| 12.11.2025 | 5492.72 | 5767.80 | 5629.5 руб. |
| 12.10.2025 | 5443.25 | 5715.72 | 5579 руб. |
Купить Драйвер контроллера шагового двигателя с ЧПУ Leadshine MA860H peak 7.2A|leadshine ma860h|cnc stepper motor
Описание:
MA860H-это высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели.
Характеристика:
Чрезвычайно экономичныйХорошая высокая скорость работыНапряжение питания до 80 В переменного тока или + 110 В постоянного токаВыходной ток до 7,2 АТехнология саморегулировкиТехнология контроля чистого синусоидального токаЧастота импульсного ввода до 300 кГцTTL совместимый и оптически изолированный входАвтоматическое снижение холостого тока16 Выбор разрешения в десятичном и бинарном, до 51200 шагов/оборотовПодходит для детей в возрасте от 2-phase и 4-фазамиПоддержка режимов PUL/DIR и CW/CCWЗащита от короткого напряжения, перенапряжения, перегрузки по току и короткого замыканияТехнические характеристики
Параметры | MA860H | |||
Мин | Типичный | Макс. | Блок | |
Выходной ток | 1,8 | - | 7,2 (5,1 RMS) | A |
Напряжение питания | 36 | 48 | 80 | Переменный ток |
+ 50 | + 68 | + 110 | VDC | |
Ток логического сигнала | 7 | 10 | 16 | Ма |
Частота импульсного ввода | 0 | - | 300 | КГц |
Сопротивление изоляции | 500 | МО | ||

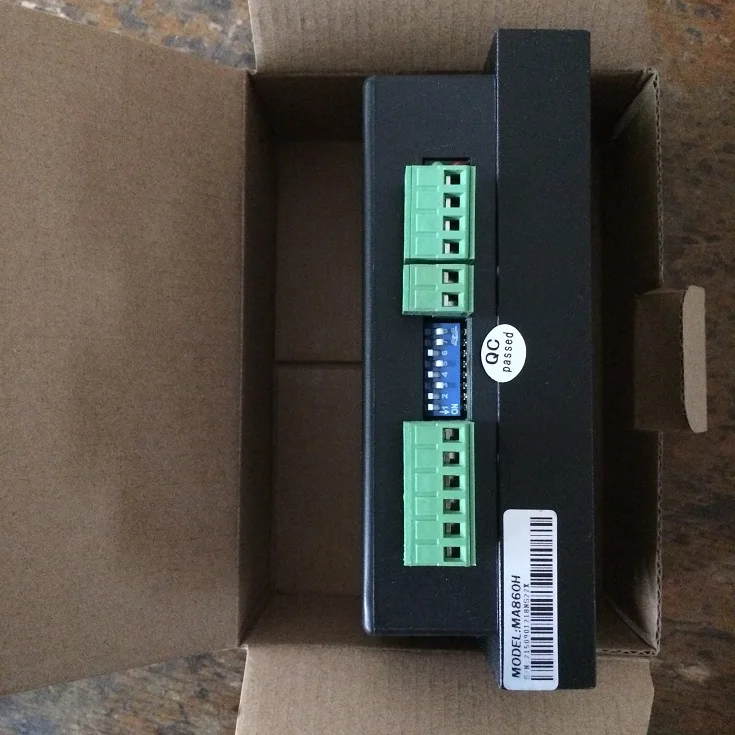

Конфигурации разъема P1
Функция штыря | Подробная информация |
Пул + | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, активный при каждом подъеме или падении края (устанавливается внутри перемычки J3); 4-5 В при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный) этот вход представляет собой импульсный сигнал по часовой стрелке (CW), активный на высоком или низком уровне (устанавливается на внутренней перемычке J3). Для надежного отклика ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. |
PUL- | |
DIR + | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (устанавливается внутри jumper J1), этот сигнал-импульсный счетчик часов (CCW), активный на высоком или низком уровне (устанавливается внутри jumper J3). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление движения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения. |
DIR- | |
Эна + | Включение сигнала:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен). |
Эна- |
Конфигурации разъема P2
Функция штыря | Подробная информация |
VDC | Источник питания, 36 ~ 80 В переменного тока или 50 ~ 110 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность заземления. |
A +, A- | Фаза двигателя A |
B +, B- | Фаза двигателя B |
Этот диск используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Выбор разрешения микрошага
Разрешение микрошага устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
| Микрошаг | Steps/rev.(для 1,8ОДвигатель) | SW5 | SW6 | SW7 | SW8 |
| 2. | 400 | На | На | На | На |
| 4. | 800 | Скидка | На | На | На |
| 6 | 1600 | На | Скидка | На | На |
| 16 | 3200 | Скидка | Скидка | На | На |
| 32 | 6400 | На | На | Скидка | На |
| 64 | 12800 | Скидка | На | Скидка | На |
| 128 | 25600 | На | Скидка | Скидка | На |
| 256 | 51200 | Скидка | Скидка | Скидка | На |
| 5 | 1000 | На | На | На | Скидка |
| 10 | 2000 | Скидка | На | На | Скидка |
| 20 | 4000 | На | Скидка | На | Скидка |
| 25 | 5000 | Скидка | Скидка | На | Скидка |
| 40 | 8000 | На | На | Скидка | Скидка |
| 50 | 10000 | Скидка | На | Скидка | Скидка |
| 100 | 20000 | На | Скидка | Скидка | Скидка |
| 200 | 40000 | Скидка | Скидка | Скидка | Скидка |
Настройки тока
Первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Ток REF | Пиковый ток | SW1 | SW2 | SW3 |
2.00A | 2.40A | На | На | На |
2.57A | 3.08A | Скидка | На | На |
3.14A | 3.77A | На | Скидка | На |
3.71A | 4.45A | Скидка | Скидка | На |
4.28A | 5.14A | На | На | Скидка |
4.86A | 5.83A | Скидка | На | Скидка |
5.43A | 6.52A | На | Скидка | Скидка |
6.00A | 7.20A | Скидка | Скидка | Скидка |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Посылка:
1 x leadsgine MA860H2/4 фазный шаговый драйвер
