Описание:

ENC28J60 представляет собой 10BASE-T автономный модуля локальной сети "Ethernet с on board MAC и PHY, 8 КБ буфера Оперативная память и в последовательный интерфейс SPI для 3,3 V 5V логики. С небольшим размером модуль ENC28J60 минимизирует сложность, площадь платы и стоимость. Целевые приложения включают VoIP, промышленную автоматизацию, автоматизацию зданий, домашний контроль, безопасность и приборы.

Работает со всеми AVR(Arduino) STM, ARMДоски.

Подключение:

* На нижней стороне платы есть описание для подключения модуля.

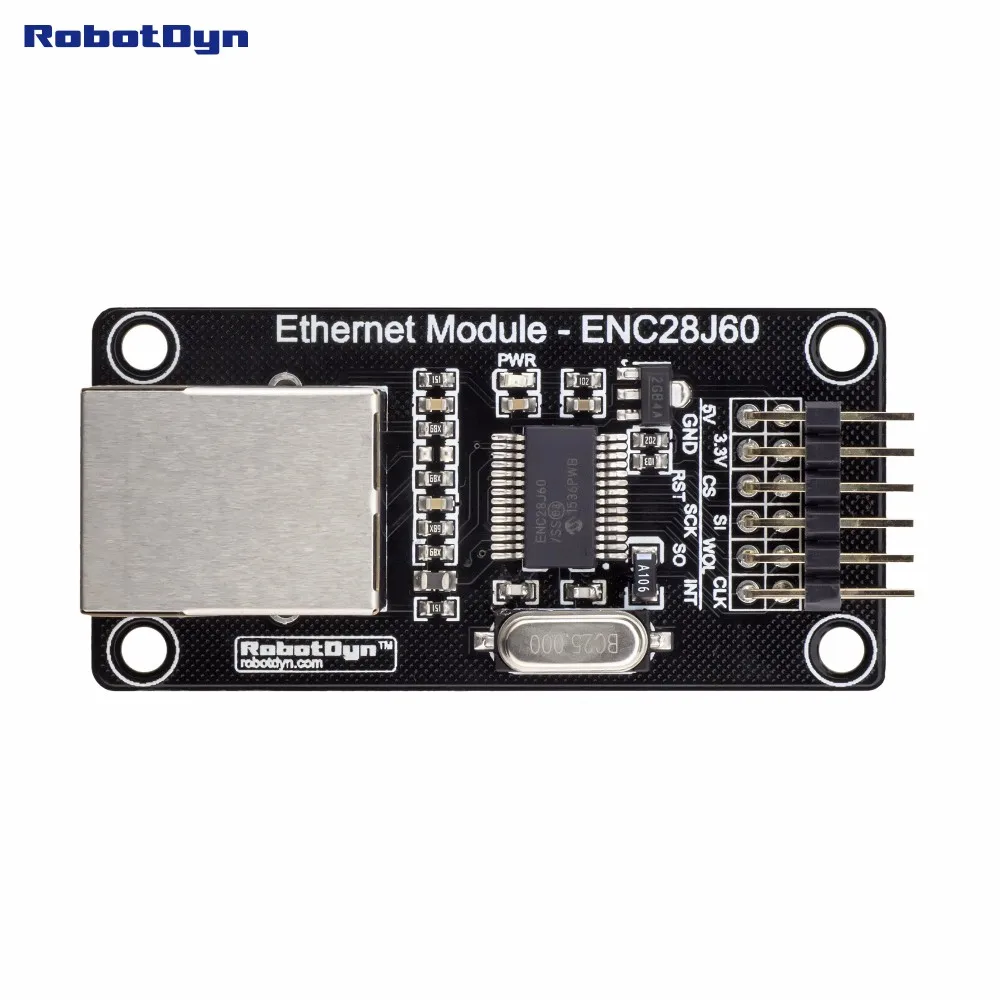

Фото:

Эскиз для Arduino:/SCK--13, MISO--12, MOSI--11, RST--RST, CS--10# Включая <EtherCard.h>Статический байт mymac[] = {0xDD,0xDD,0xDD,0x00,0x00,0x01};Байт Ethernet: буфер [700];   Настройка пустоты () {   Серийный. Старт (57600);Serial.println("DHCP Demo");   Если (!ether.begin (размер Ethernet: buffer, mymac, 10)Serial.println( "не удалось получить доступ к контроллеру Ethernet");ЕщеSerial.println("Ethernet контроллер инициализирован");   Если (!ether.dhcpSetup()Serial.println («не удалось получить конфигурацию от DHCP»);ЕщеSerial.println("DHCP configuration done");   Ether. printIp("IP адрес:", ether.myip);Ether. printIp («Сетчатая Маска:», маска ether.net);Ether. printIp («шлюз: \ t», ether.gwip);}   Пустая петля () {   Эфир. Петля (эфир. Пакетик ();} Документы

Документы (инструкции, схемы и т. Д.), ссылки:

Флуоресцентный-Международный; Флуоресцентный-Русский.
