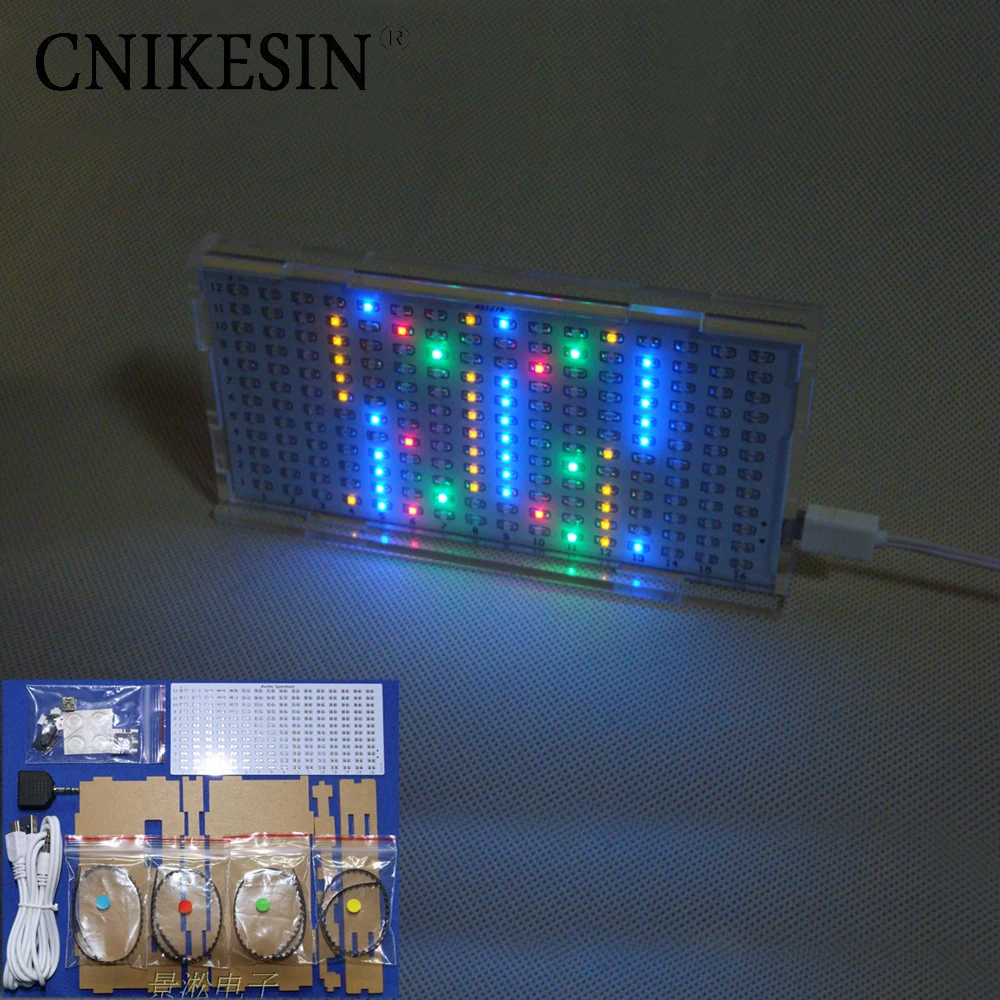

Cnikesin AS1216 Crystal Castles светодио дный музыка отображения спектра уровня индикатор DIY - купить

Купить Cnikesin AS1216 Crystal Castles светодио дный музыка отображения спектра уровня индикатор DIY

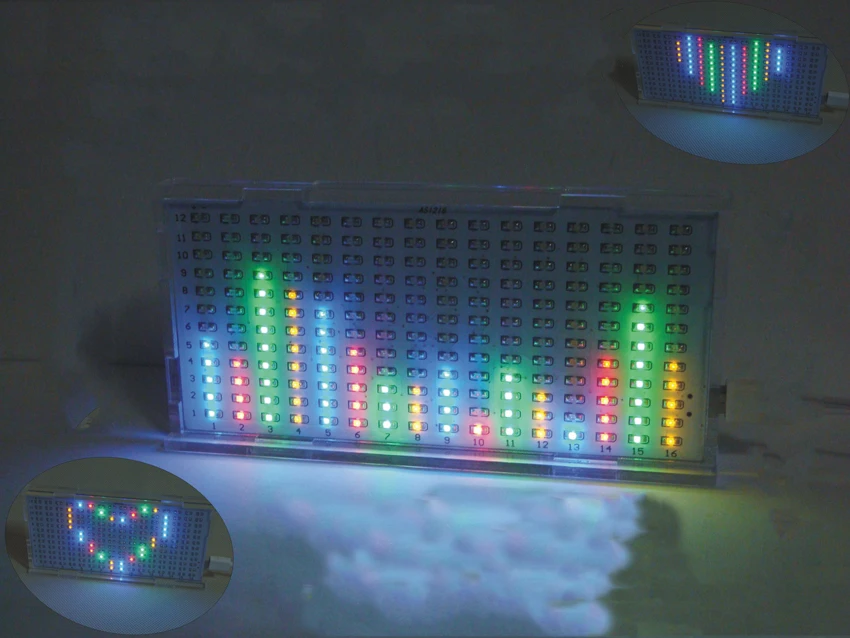

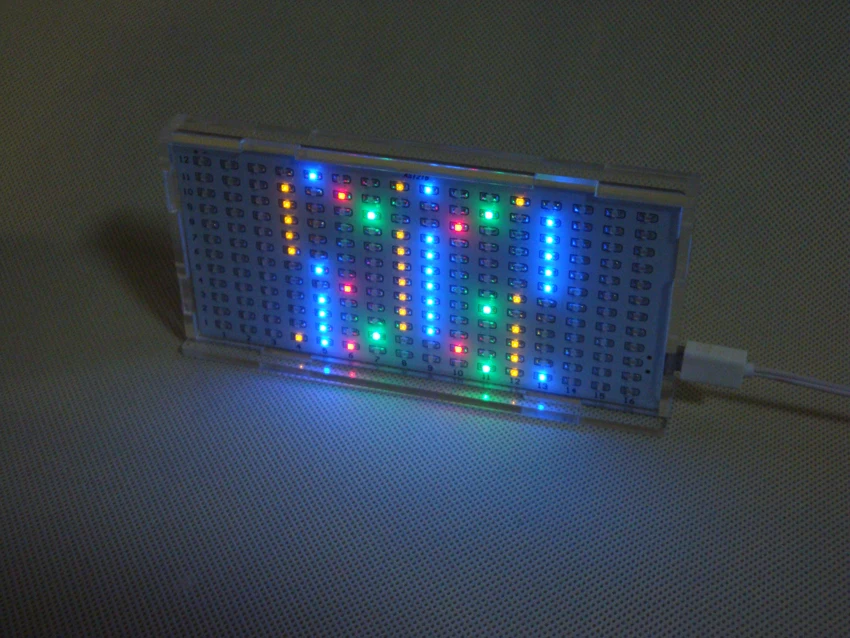

Использование: сварка и отладка успешно завершены, интерфейс питания USB в интерфейс USB компьютера и аудио вход конец через устройство для связывания подключен к компьютеру до мм 3,5 мм порт для наушников. В Тихий компьютер введена функция встряхивания, затем спектр, показанный в форме сердца, и бабочка, вы волны спектра, изменит узор, и сердце бьется, Бабочка, летающая анимация, снятие памяти. (функция shake действует только при отключении звука)


Специальное примечание: (если вам не нравится дизайн, тихие функции дизайна дисплея могут быть закрыты. Тихий пух, встряхнуть, встряхнуть нижнюю линию, была отключена функция рисунка)

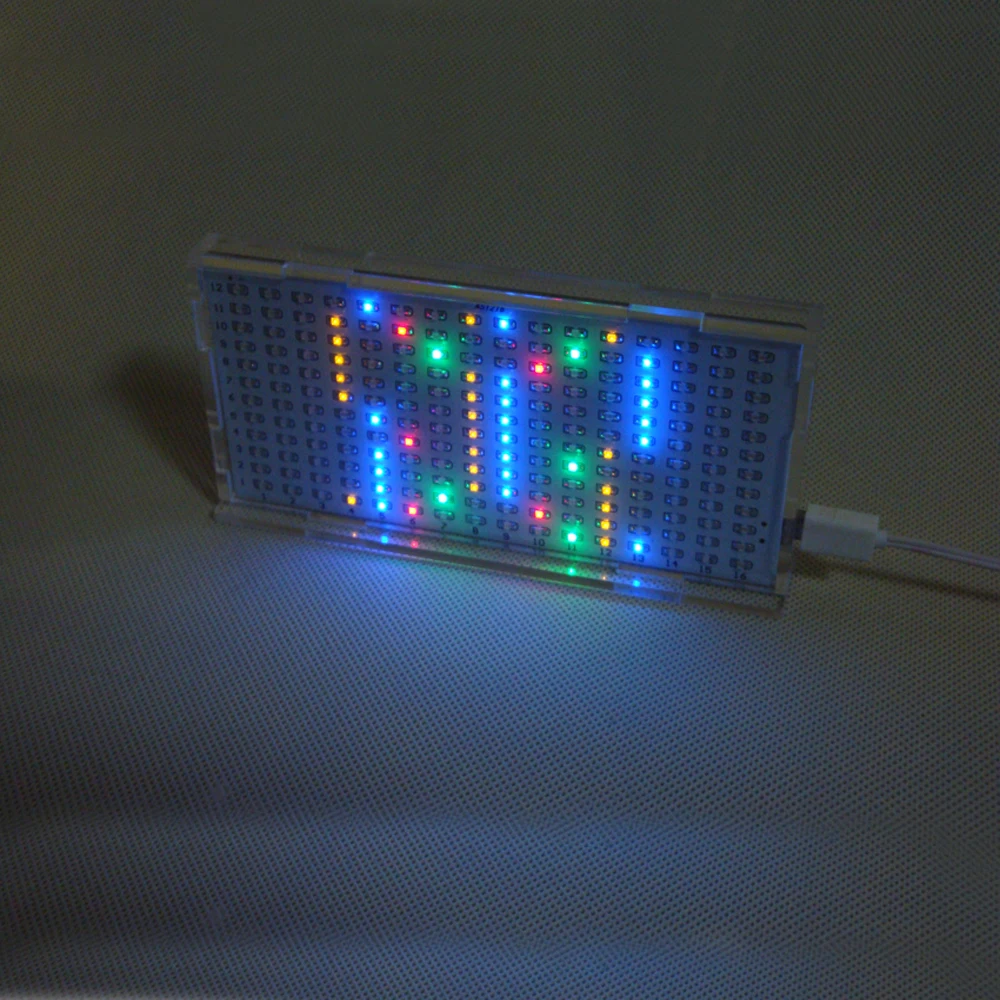

AS1216 с до семи спектральная узоры, 20 уровней яркости, цифровой дисплей, с индукционной Гравитация, закрытая, без пыли. Профессионально оформленный дизайн, соотношение длины и ширины координации, внешний вид изысканный, 12*16 точка, профессионально программное обеспечение, яркость, четкость и согласованность. Вокруг вас не нужно работать светодио дный не виртуальный свет, самый простой DIY, цена максимального спектра. Подарите вам беспрецедентное удовольствие от прослушивания!



AS1216 кристалл замок, чтобы оптимизировать дизайн, с наименьшим количеством периферийных компонентов, но имеет лучший эффект спектра. Проблема сварки очень низкая. Этот спектр использует общий интерфейс USB, источник питания dc 5 В, все имеет usb-интерфейсное оборудование может дать спектр питания, включая компьютеры, зарядное устройство для мобильного телефона, мобильный источник питания и т. д.

Основные характеристики:

1, наш оригинальный программный алгоритм, эффект спектра лучше всего

2, автоматическое изменение гравитации, как смартфон, тот же дисплей преобразования

3,7 вид классического режима можно регулировать, цифровой дисплей, с отключением питания памяти

Регулировка яркости 4,20, цифровой дисплей, с функцией отключения питания

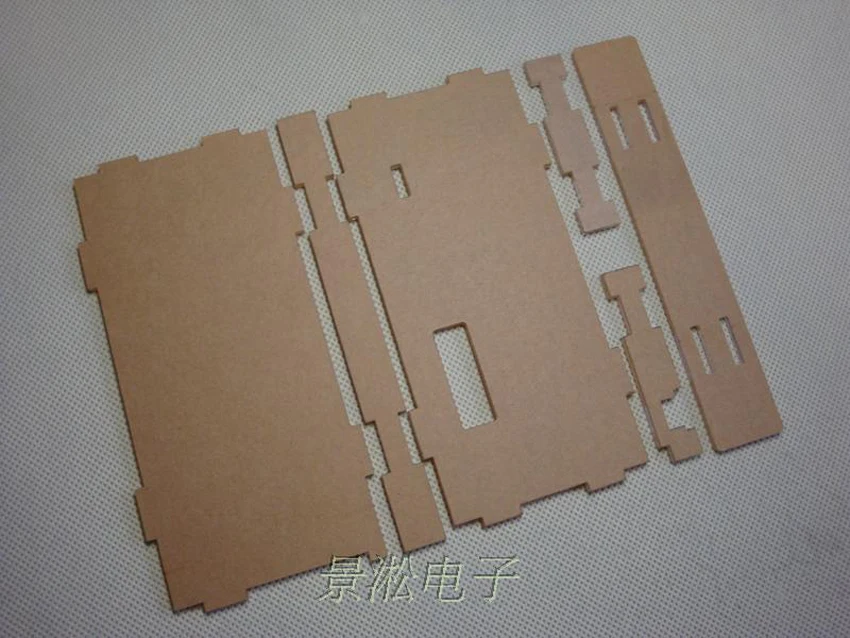

5, полностью закрытый органический стеклянный корпус

6, двухканальная стерео коллекция, интеграция программного обеспечения, реальный стерео спектр

7, средняя школа Низкая три усиления регулируемый

Ключевые функции: (регулирование с цифровым дисплеем, простое и четкое)

Режим: короткое нажатие-регулировка режима 1-7, длинное нажатие-L (низкий) M (средний) H (высокий) три регулировки усиления (с отключением питания памяти)

Яркость: короткое нажатие-регулировка яркости 1-20 (с отключенной памятью)

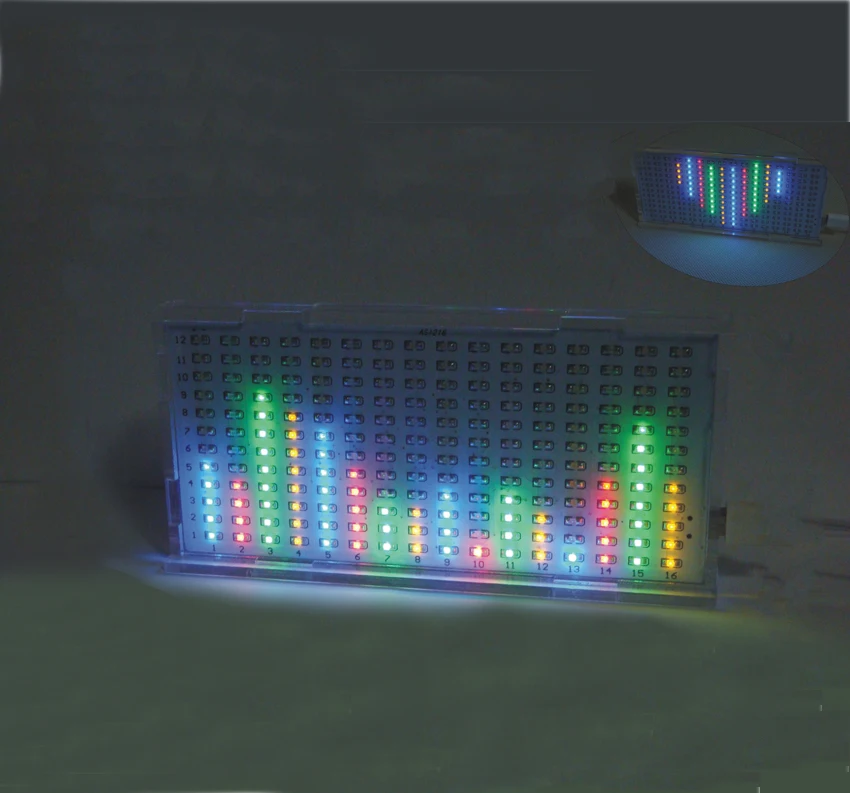

1, спектр показан более пуховым, не будет никакого пика, чувствительность и ритм лучше, спектр как пламя,Визуальный эффект более красивый.

2, улучшить другой низкочастотный спектр слишком богатый, явление недостаточное в высокой частоте, более динамичный эффект.

3, рисунок и контроль яркости для увеличения функции цифрового дисплея, сделать работу более удобной.

4, высокая, средняя и низкая регулировка усиления, с наушниками также может наслаждаться спектром, не беспокойтесь, голос нужен отличный источник для более широкого диапазона.

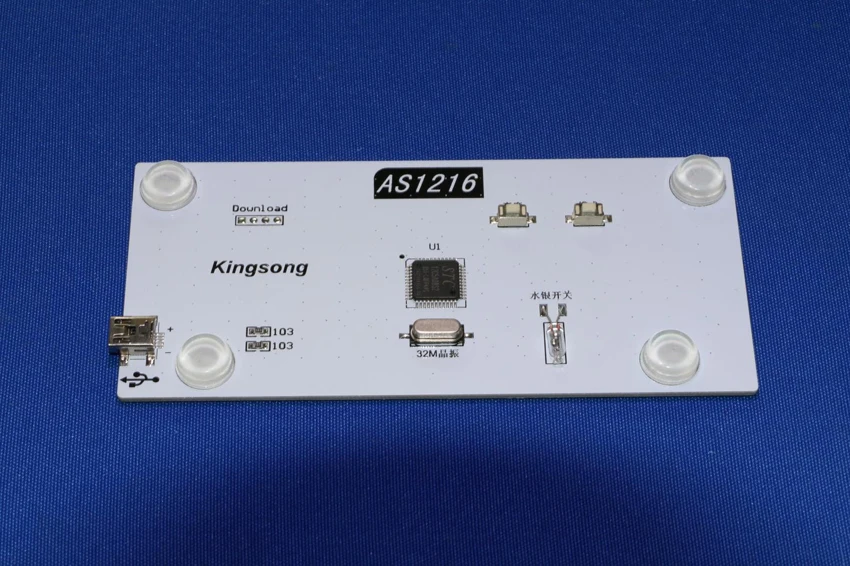

Специальное примечание: один чип микрокомпьютер направление должно быть сварено!

Способ 1: самая маленькая одночиповая точка на зазоре печати (новая одночиповая точка 2-3, из которых самая маленькая точка или точка)

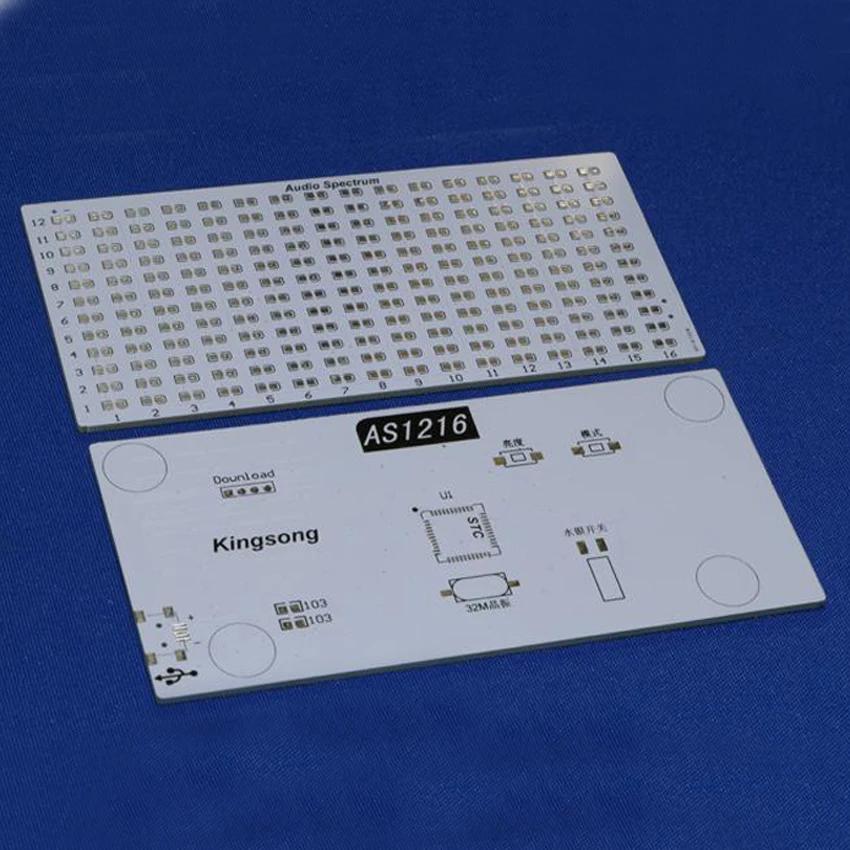

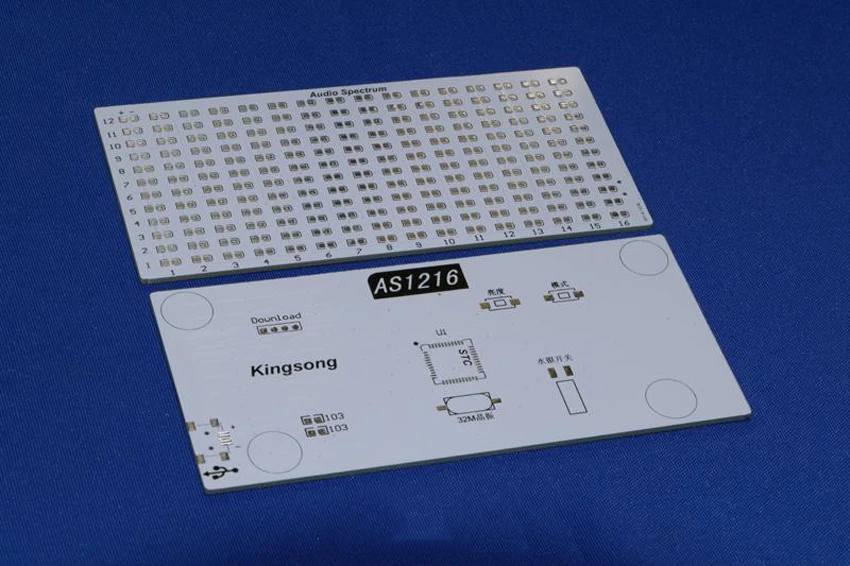

Метод 2: на "на STC микроконтроллер логотип с PCB" на STC "слово в том же направлении

Детали сварки и ввода в эксплуатацию:

Пожалуйста, не используйте паяльную пасту сварки, потому что паяльная паста проводимости, это трудно очистить, утечки остатков, вызванные MCU не может работать нормально или даже повреждения. Это явление не подлежит ремонту. Пожалуйста, используйте обычный метод, электрическое железо и паяльная проволока для сварки. Если вы мастер и можете очистить, кроме!Сварочных работ:

(Только нужно различать MCU и направление сварки SMD светодио дный, другие устройства: кристаллы, кнопки, направление ртутного переключателя), красный, желтый светодио дный не может с синим, зеленым, том же столбце(-За ного светодио дный ное напряжение не то же самое)

Лучше всего тот же цвет, что и в той же колонке, я цвет слева направо, синий, красный, зеленый, заказ, красный, желтый и синий зеленый пошатнутый относительно хорошо.

1, пожалуйста, обратитесь к приведенной выше картинке;

2, светодио дный теперь точки 4 вида цвета, каждый цвет, 48, в общей сложности 192 (каждый цвет светодио дный даст)

Светодио дный должен различать положительный и отрицательный, 3 способа: (вы можете увидеть видео)

Положительная одна или две зеленые точки для катода;

В нижней части треугольника, указывающей на катод;

& Потраченные (3) Если у вас есть мультиметр, с помощью диода можно напрямую протестировать;

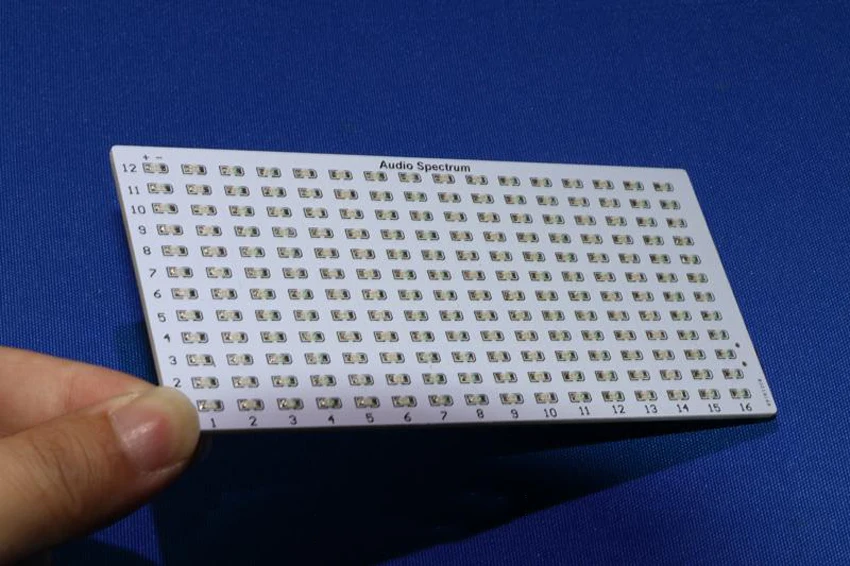

Справа соответствует версии PCB, верхний левый угол четкий-+ Аннотация, угол отрицательный

Для отладки:

Люкс будет бесплатным с мм 3,5 мм разъем для гарнитуры аудио разделен на две ветви, один конец подключен к звуку, один конец подключен к спектру.

AS1216 создано USB5V, рабочий ток только о 30mA, не только может быть вставлен в компьютер USB интерфейс, пока 5 В является зарядное устройство мобильного телефона, мобильных устройств может быть предоставлен.

Примечание: При использовании громкости компьютера предполагает, что открыт для лучшего эффекта 50%-60%, если использование мобильных телефонов или планшетных компьютеров, вы, если тест наушников, из-за слабой способности привода мобильного телефона гарнитура отличается низким сопротивлением к низкому напряжению, Тогда, пожалуйста, откроет большой объем нормального спектра через внешние активные динамики использования.

Специальные инструкции:

1, музыкальный спектр используется с внешними динамиками или активным звуком вместе.

2 и спектр является обычным аудиовыходом компьютера в качестве эталона для отладки, из-за низкого выходного напряжения наушников мобильного телефона, тест на мобильный телефон, пожалуйста, включите громкость, из-за рынка некоторые из интерфейса мобильного телефона не являются одинаковыми, Если обнаружено, что не отображать спектр, Пожалуйста, для тестирования используются выходные порты для компьютерных наушников.

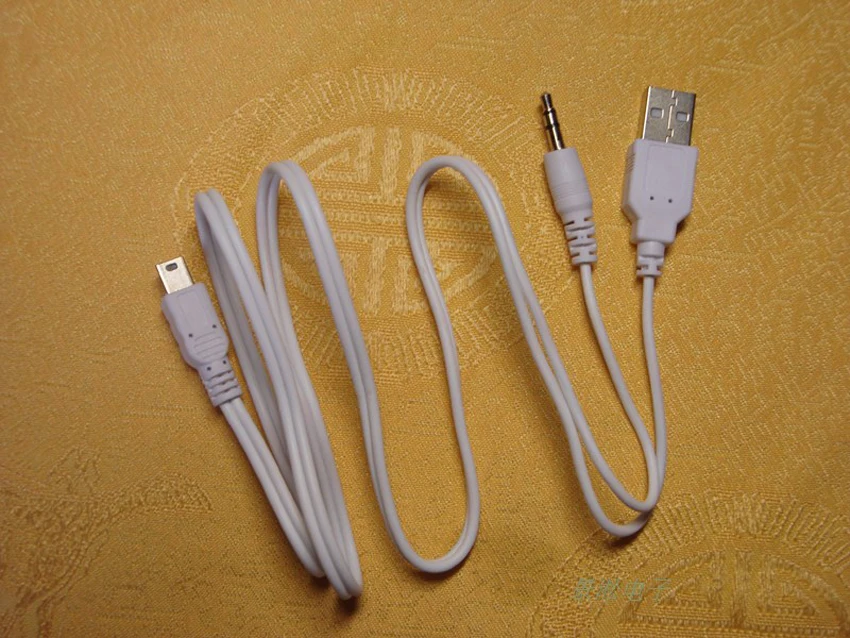

1, продукт, прикрепленный ко второй линии, один конец-это usb-источник питания, вставьте usb-интерфейс компьютера или с usb-интерфейсом зарядного устройства, конец для аудиовхода мм 3,5 мм jack, первый поставляемый аудио сплиттер в компьютеры или другие мм с 3,5 мм наушником аудио выходной интерфейс, А затем ветвь соединяется с одним концом спектра, одним подключенным аудиооборудованием (до тех пор, пока наушники могут управлять спектром);

2 когда разъем inusbблок питания, не в аудио сторону, аудио вход конец спектра будет приостановлен из спектра неправильного избиения является нормальным, потому что вход оставлен плавающим будет иметь сигнал ощущения, 3,5 mmHeadphone вход в отверстие для компьютерной гарнитуры является нормальным;

После 3, вставьте аудио, аудио оборудование отключение звука, спектр показывает нижнюю линию, тогда будет форма сердца (если все еще бьется, пожалуйста, проверьте, хорошо ли аудио разъем и ответвление контакта, тихий, если есть Звук шума, Пожалуйста, проверьте ветку и наушники подключены к концу) для воспроизведения музыки, спектр будет бить с музыкой, если маленький или прыгающий, пожалуйста, отрегулируйте громкость, если спектр прост в полноэкранном дисплее, уменьшите громкость компьютера или увеличите до L, Общий объем компьютера переносится на 50-60%.

4, высокий, средний и низкий уровень усиления регулируется, с помощью мобильного телефона, планшета и наушников пробный может получить селектор к m или h, с компьютерами и внешним подключением акустического использования можно регулировать к L.

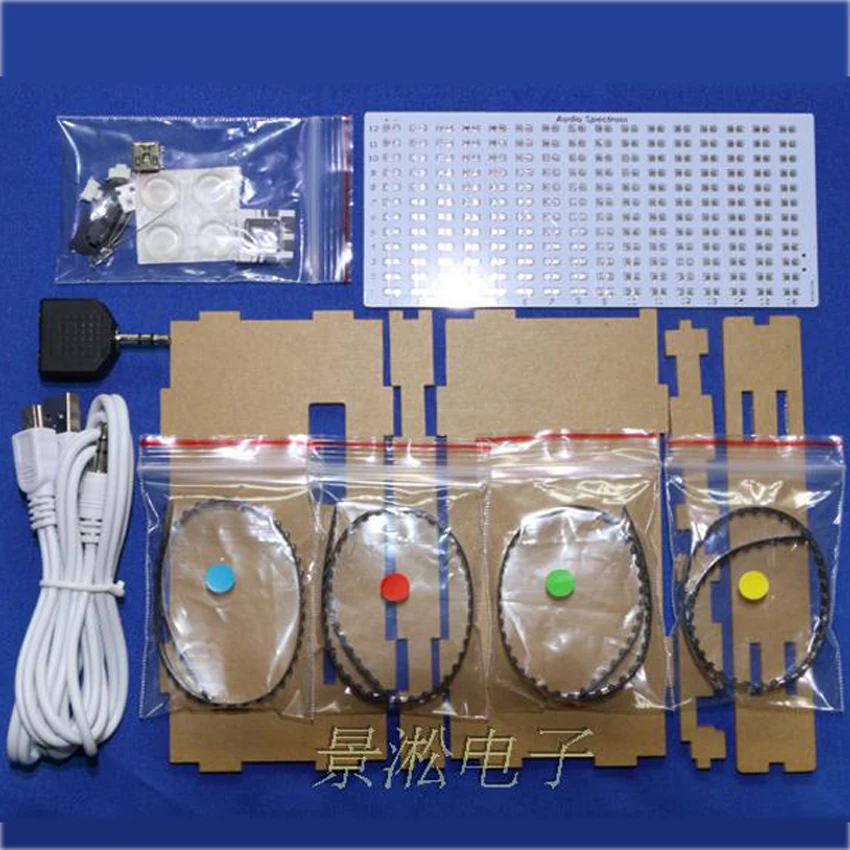

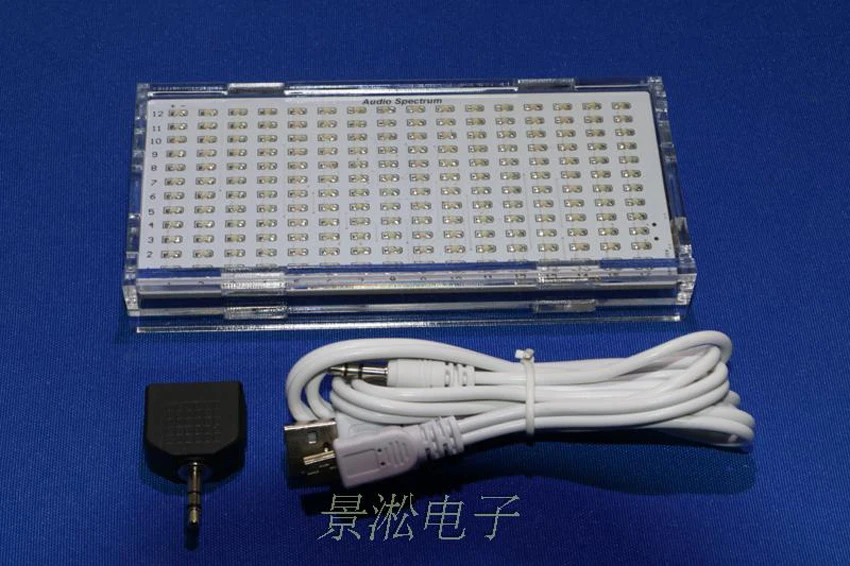

Набор будет свободен с разъемом мм для наушников 3,5 мм аудио одна точка две ветви, один конец аудио, один конец спектра.

AS1216 USB5V источника питания, рабочий ток только около 30 мА, не только может подключить компьютер USB интерфейс, пока это 5 В зарядное устройство для мобильного телефона, мобильный источник питания может источника питания.

Примечание: При использовании громкости компьютера лучше всего предложить 50% 60%, не следует включать при полной громкости на компьютере, через активный динамик регулятор громкости для регулировки громкости звука.
