ЧПУ Мельница Машина 3-оси TB6560AHQ Шаговый Драйвер Плата Контроллера 0.5A-3A - купить

Купить ЧПУ Мельница Машина 3-оси TB6560AHQ Шаговый Драйвер Плата Контроллера 0.5A-3A |

Последнейшая и Революционная TB6560 3 Оси Панель Шагового Драйвера

Описания

Эта панель контроллера драйвера является микрошаговой панелем драйвера с высоким свойством, которая основается на последнейшем оригинальном TOSHIBA TB6560AHQ IC высокой эффективности.  Этот TB6560  применяет однокристальный ШИЙ биполярный синусоидальный измельчитель, чтобы обеспечить низкую вибрацию и эффективность. Кроме того, новый дизайн с 30V технологическом процессом на чипсете тоже обеспечивает максимальный выходной ток 3.0A. Следовательно, до тех пор, диапазон тока шагового двигателя находится в пределах 0,5-3,0 амперов, все 3 Фазы или 4 Фазы Nema17, Nema23 шаговые двигатели будет работать отлично с этой TB6560 Панелью Шагового Драйвера TB6560 Нового Типа.

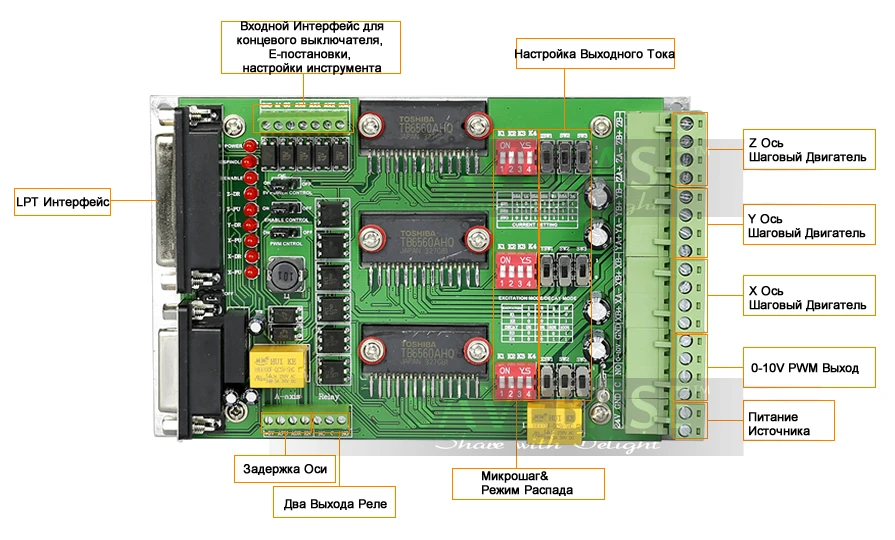

Особенности

Высокое свойство, эффективная стоимость. Поддержать расширять A ось. Добавлять чипа сигнального буфера для усиления внешнего сигнала и затем увеличить точности импульсного сигнала. Крупногабаритная раковина алюминиевого тепла в низу. Напряжение питания до 30V DC. Выходной ток до 3.0A. Подходящий для 2-фазы и 4-фазы двигателей. Высоковольтной вход сигнала оптоэлектронной развязки. Однокристальный ШИЙ биполярный синусоидальный измельчитель, чтобы обеспечить низкую вибрацию и эффективность. 1, 2, 8, 16 регулируемые микрошаговые управления заставляет движении двигатели более точными и гладкими. Защита от перегрузки, перегрузки по току, перегрева, перенапряжения и минимального напряжения во избежание повреждения вашего компьютера и устройств. С одным 0 ~ 10V PWM потром выхода сигнала для регулирования скорости шпинделя и двуими портами выхода Реле. 15 интерфейсных входа для чтобы установить Ограничение, Экстренная-Остановка, Выравнивание по центру, Резак и так далее..

Применения

Подходить к любым мальным и средным автоматическим оборудованиям с ЧПУ контроллером, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины. Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, т.д... Для обработки различных формы моделя.

DIP Настройки Переключателя

Выходной Ток(A) SW1 SW2 SW3 0.5 ON OFF OFF 1 OFF ON OFF 1.5 OFF OFF ON 1.8 ON ON OFF 2 ON OFF ON 2.5 OFF ON ON 3 ON ON ON

Режим Микрашага SW1 SW2 Режим Распада SW3 SW4 1 OFF OFF 0% OFF OFF 2 ON OFF 25% ON OFF 8 ON ON 50% OFF ON 16 OFF ON 100% ON ON

Выбор Питания Источника Выбор Напряжения 12-24V DC питание источника для Nema 17 шаговых двигателей . 24-30V DC питание источника для Nema 23 шаговых двигателей . (Высокое напряжение будет сжигать эти чипы или шаговых двигателей.) Выбор Тока Выходной ток питания источника может рассчитаться по следующей формуле Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A Если мощность блока питания является не достаточным для драйвера, оно будет легко согревать устройства.   Пожалуйста ВЫКЛЮЧИТЕ питание источника перед подключением или отключением разъемов, чтобы избежать перегорения платы.

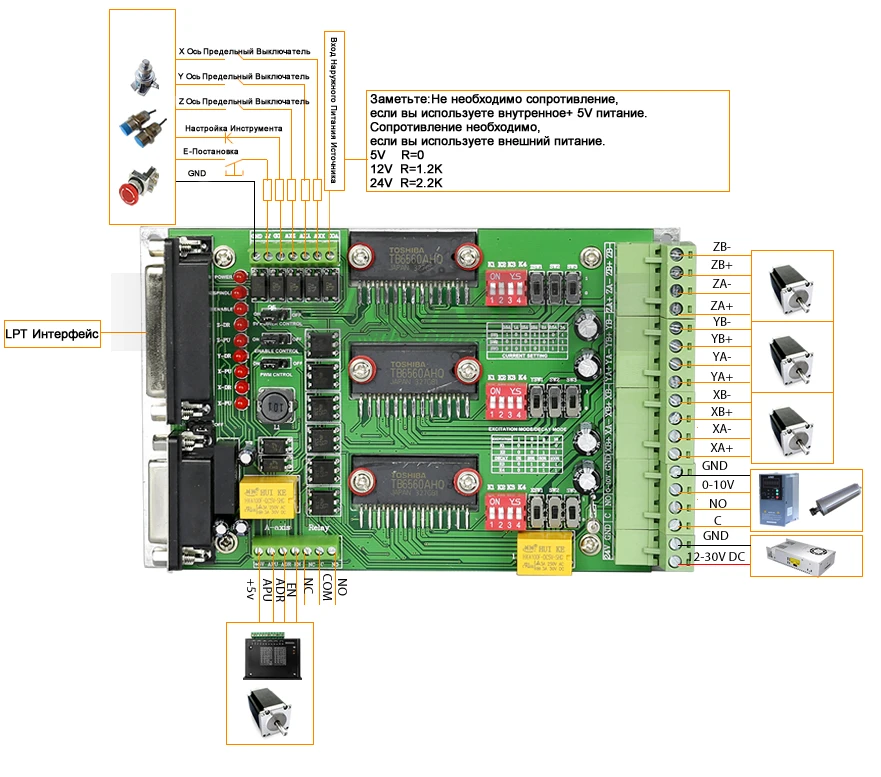

Схема Подключения

Электрические Характеристики
Входное Напряжение	12V ~ 30V(Пик) DC
Выходной Ток	0.5A ~ 3.5A (Пик)
Тип Драйвера	Импульс + Направление + Включение сигнальное управление(Выход биполярного постоянного тока PWM)
Подходящий Двигатель	Nema17, Nema23
Операционная Среда & Другие Характеристики
Охлаждение	Естественное охлаждение или Принудительное Охлаждение Вентилятором
Операционая Среда	Среда Избегайте пыли, масляного тумана, агрессивных газов Температура окружающей среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Операционная Температура 70°C (158°F) Maкс
Температура Хранения	-20 °C ~ 65°C (-4°F ~ 149°F)
Общий вес	Около. 305g
Размер драйвера	158*100*38mm

1 x 3 Оси TB6560 Панель Шагового Драйвера 1 x LPT Параллельная Кабель 1 x CD
