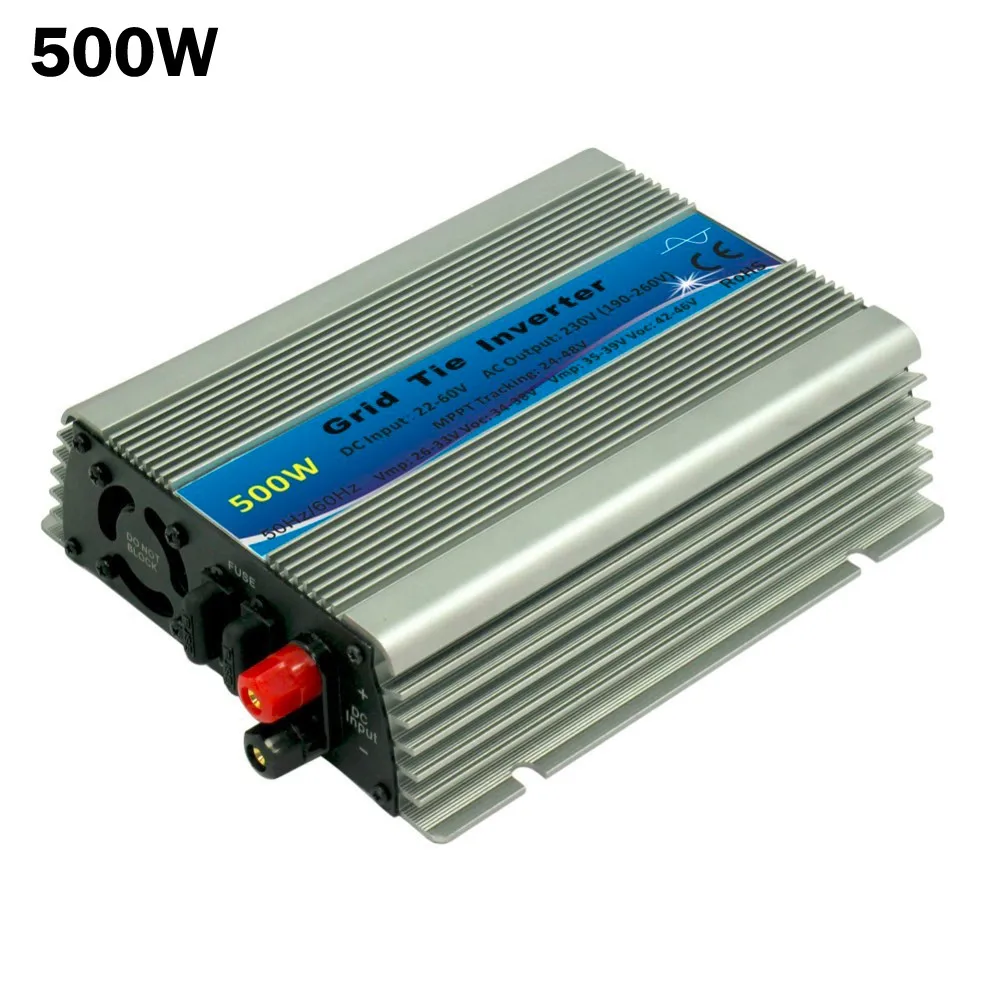

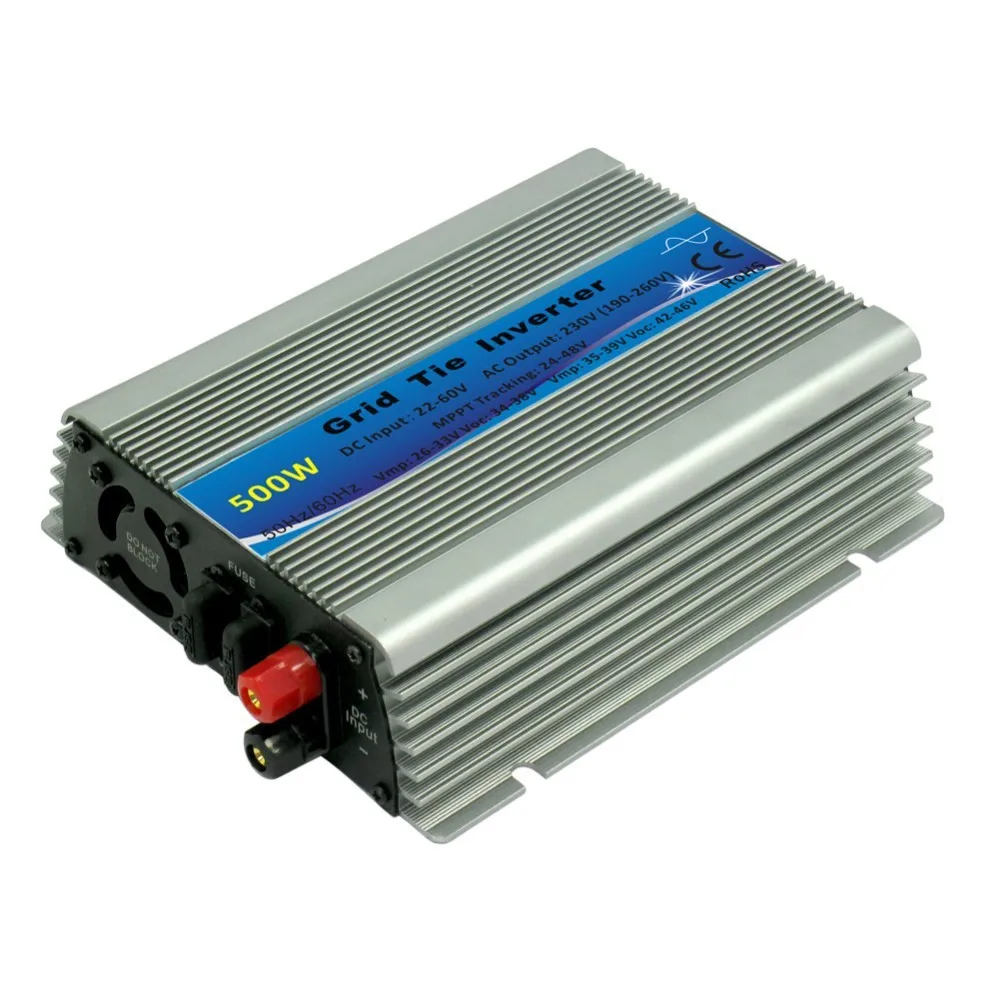

500 Вт сетевой инвертор MPPT функция 22-60VDC вход в 110В или 230VAC Чистая синусоида Инвертор 500 Вт солнечная энергия инвертор

Смарт сетки галстук микроинвертор технические параметры

(Подходит для 60 ячеек солнечной панели, которая Vmp 26-30 в, а также Voc 34-38 в.)

(Подходит для 72 солнечных батарей, которые Vmp 35-37 в, а также Voc 44-46 в.)

Мощность	200 Вт	300 Вт	400 Вт	500 Вт	600 Вт
Солнечные панели	≥ 200 Вт	≥ 300 Вт	≥ 400 Вт	≥ 500 Вт	≥ 600 Вт
Диапазон входного сигнала постоянного тока	22-60VDC
MPPT напряжение	24-48 в
Максимальный ток постоянного тока	15а	20А	30A	45А	50A
Максимальная выходная мощность переменного тока	230 Вт	330 Вт	430 Вт	550 Вт	650 Вт
Диапазон выхода переменного тока	120VAC (90-140VAC) или 230VAC (190-260VAC)
Частотный диапазон	50 Гц/60 Гц (автоматическое управление)
Коэффициент мощности	> 97.5%
THD	<5%
Фазовый сдвиг	<2%
Максимальная эффективность/110 В	> 88%	> 88%	> 86%	> 85%	> 85%
Стабильная эффективность/110 В	> 86%	> 86%	> 85%	> 84%	> 83%
Максимальная эффективность/220 В	> 90%	> 90%	> 88%	> 88%	> 85%
Стабильная эффективность/220 В	> 88%	> 88%	> 86%	> 86%	> 84%
Защита	Islanding; короткое замыкание; конверсионное соединение; низкое напряжение; перенапряжение; защита от перегрева
Рабочая температура	-25-65
Рабочая влажность	0% ~ 90% RH без конденсации
Класс водонепроницаемости	Внутренний дизайн
Показать	Светодиод
Охлаждение	Вентилятор
Автономный источник питания	2-3 Вт
EMC	EN61000-6-3: 2007 EN61000-6-1: 2007
Нарушение сетки	EN 50178 + EN 62109-1 + VDE0126-1-12
Обнаружение сетки	DIN VDE 1026 UL1741
Сертификат	CE
Размер крепления	16*13 см



Установка



1. Diagrammatize DC вход и AC выход терминалы,



2. Прикрепите умный микро инвертор к стеллажу или закрепите на стене,

3. Правильно Подключите положительную и отрицательную панель солнечных батарей и умный микро-инвертор,



4. Кабель питания переменного тока подключается к интеллектуальному микроинвертору и жилой электросети, которая относится к низкому напряжению гражданского однофазной электросети.

5. Включите сетку питания после проверки правильности входных и выходных соединений, а затем включите умный микро-инвертор. В такое время светодиодный индикатор загорается слева направо, он работает для проверки светодиодных индикаторов. Затем операция войдет в диапазон напряжения постоянного тока, проверяя в соответствии с контрольной линией 4 раздела введения светодиодных индикаторов. После такой проверки светодиод будет выключен справа налево, а затем в режиме ожидания. При правильном подключении к сети постоянного и переменного тока светодиод переменного тока и светодиод частоты переменного тока будут освещаться соответственно. И затем красный светодиод выключен, синий светодиод ST и выходной дисплей питания красный светодиодный свет и вспышка. Это означает, что инвертор работает. Когда светодиод мигает медленно, это означает, что MPPT работает. Когда синий светодиодный длинный свет и это означает, что MPPT запирается. В то же время, дисплей на выходе питания, красные светодиодные индикаторы начинают работать снизу вверх в соответствии с линией отсчета 5Секции

Введение светодиодных индикаторов.



Показания состояния светодиода

1. Красный светодиод

1,1 красный светодиодный индикатор неисправности загорается при любых условиях, перечисленных ниже:

A) защита от низкого напряжения (входное напряжение постоянного тока ниже 22 в мин. входное напряжение инверторов)

B) Защита от перенапряжения (входное напряжение постоянного тока выше 60 В Макс. Входное напряжение инверторов

C) защита от перегрева (инверторы будут отключены для выходной мощности, когда

Температура тела инверторов выше 60-65.) И инвертор будет автоматически

Перезапуск при температуре корпуса инвертора до 40-50

D) защита от неисправностей электросети (при отключении электропитания 110VAC или 220VAC и/или отключении

E) Islanding защита: инвертор будет автоматически отключен для выходной мощности при отключении с электросеткой

1,2 красный низкий индикатор: входное напряжение постоянного тока ниже 37VDC

1,3 Красный Высокий индикатор: входное напряжение постоянного тока выше 37VDC

1,4 красный светодиодный индикатор питания: запуск постоянного тока проверка напряжения и выходная мощность светодиодный индикатор состояния

2.Синий светодиод ST

A) Синяя светодиодная вспышка: Регулировка на выходную мощность, MPPT работает для отслеживания

B) синий светодиодный длинный свет: означает, что инвертор фиксируется в макс.. Состояние работы выходной мощности

1.Зеленый светодиод

A) индикаторы 120 В переменного тока/230 В переменного тока: соответствующие Светодиодные индикаторы при запуске для определения напряжения электросети

B) 50/60 Гц индикаторы: соответствующие Светодиодные индикаторы при запуске для определения частоты

2.Индикатор обнаружения напряжения постоянного тока (дисплей вывода питания)

A) в пределах 10-20 В постоянного тока Диапазон входного напряжения, один светодиодный индикатор мигает

B) в пределах 20-30 В постоянного тока Диапазон входного напряжения, два светодиодных индикатора мигают

C) в пределах 20-30 В постоянного тока Диапазон входного напряжения, два светодиодных индикатора вспышки

D) в пределах 40-50 В постоянного тока Диапазон входного напряжения, четыре светодиодных индикатора мигают

E) в пределах 50-60 В постоянного тока Диапазон входного напряжения, пять светодиодных индикаторов вспышки

Примечание: Светодиодные индикаторы работают снизу вверх и мигают, и время обнаружения составляет 10 раз, 0. 5S/раз

3. Светодиодные индикаторы выходной мощности (дисплей выходной мощности)

A) Выходная мощность в пределах 10-100 Вт, один светодиодный индикатор мигает

B) Выходная мощность в пределах 100-200 Вт, два светодиодных индикатора мигают

C) Выходная мощность в пределах 200-300 Вт, три светодиодных индикатора мигают

D) Выходная мощность в пределах 300-400 Вт, четыре светодиодных индикатора мигают

E) Выходная мощность в пределах 400-500 Вт, пять светодиодных индикаторов вспышки

Примечание: Светодиодные индикаторы работают снизу вверх и мигают.

4. Обратите внимание, что вышеуказанные операции выполняются только при подключении к сети.
