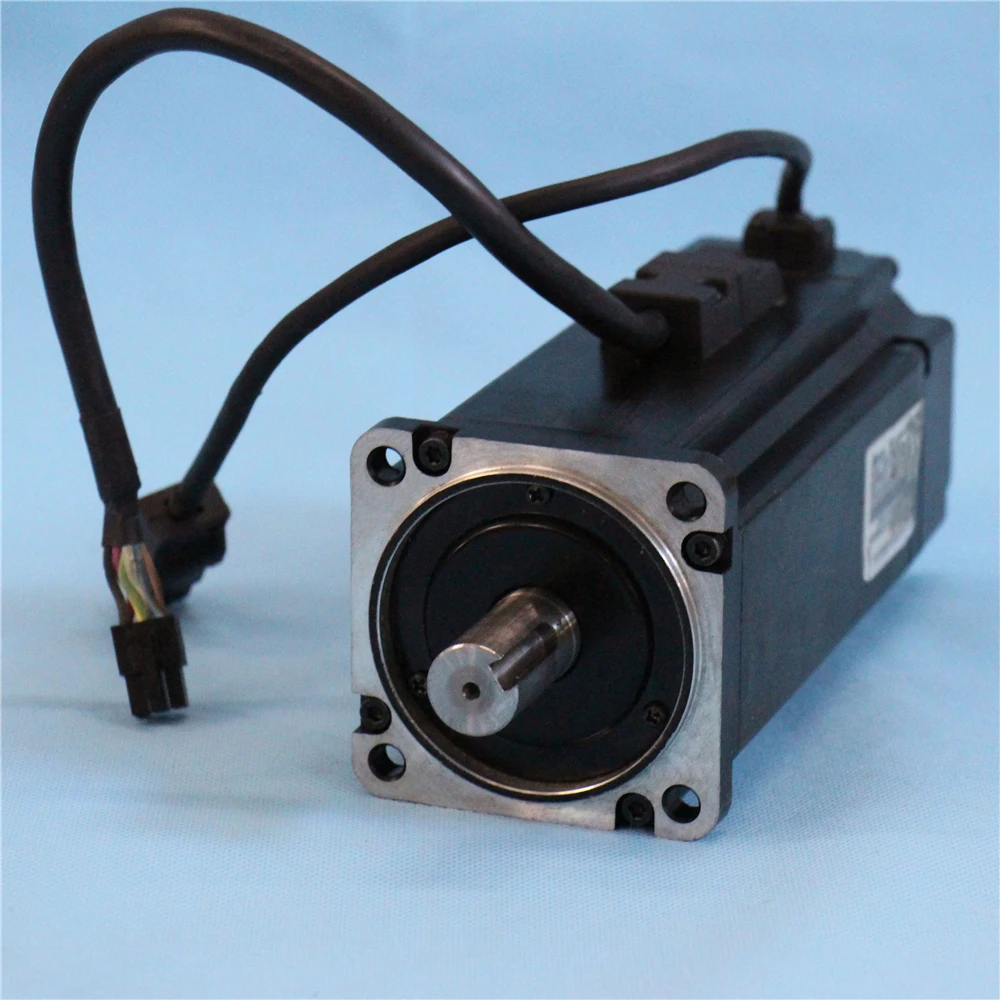

ЧПУ 100 Вт серводвигатель переменного тока Привод комплекты Системы 220V 0.32NM 40 мм - купить

Модель

ECMA-C20401HS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

B2

Номинальная Напряжение

220 V

Кодер Тип

Инкрементный, 17 бит

Корпус двигателя Размеры

40 мм

Тип диаметра вала и сальника

Шпатель с тормозом с сальником

Вал Диаметр

S = 8 мм

Номинальная Мощность Выход

100 W

Номинальный крутящий момент (Н-М)* 1

0,32

Максимальный крутящий момент (Н-М)

0,96

Номинальная Скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (A)

0,90

Макс. Ток (А)

2,70

Постоянный крутящий момент-KT (N-m/A)

0,36

Постоянное напряжение-Кэ (МВ/(об/мин)

13,6

Сопротивление арматуры (Ом)

9,30

Арматура индуктивности (mH)

24,0

Электрическое время постоянного (мс)

2,58

Класс изоляции

Класс А (UL), класс В (CE)

Сопротивление изоляции

> 100 м ом, DC 500 в

Прочность изоляции

Переменный ток 1500 В, 60 сек

Вес (кг) (с тормозом)

0,8 кг

Максимальная нагрузка на радиальный вал (N)

78,4

Макс. Нагрузка на упорный вал (N)

39,2

Номинальная мощность (кВт/с) (с тормозом)

25,6

Инерция ротора (× 10-4Кг. М2) (С тормозом)

0,04

Механическая постоянная (МС) (с тормозом)

0,81

Тормозной удерживающий момент [НТ-м (мин)]

0,3

Тормозной Потребляемая мощность (под углом 20 °C) [W]

7,2

Время срабатывания тормоза [мс (макс)]

5

Время тяги тормоза [мс (макс)]

25

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

От 20% до 90% относительной влажности (без конденсации)

Влажность при хранении

От 20% до 90% относительной влажности (без конденсации)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

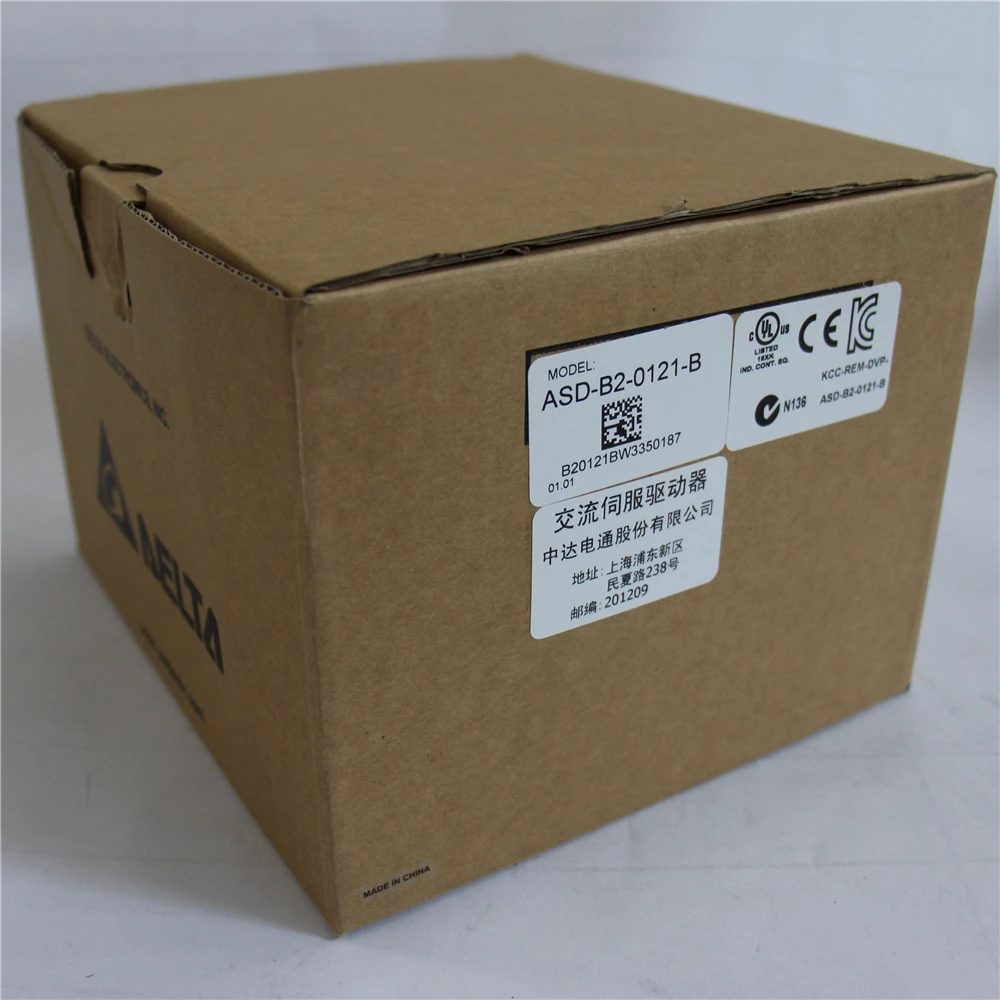

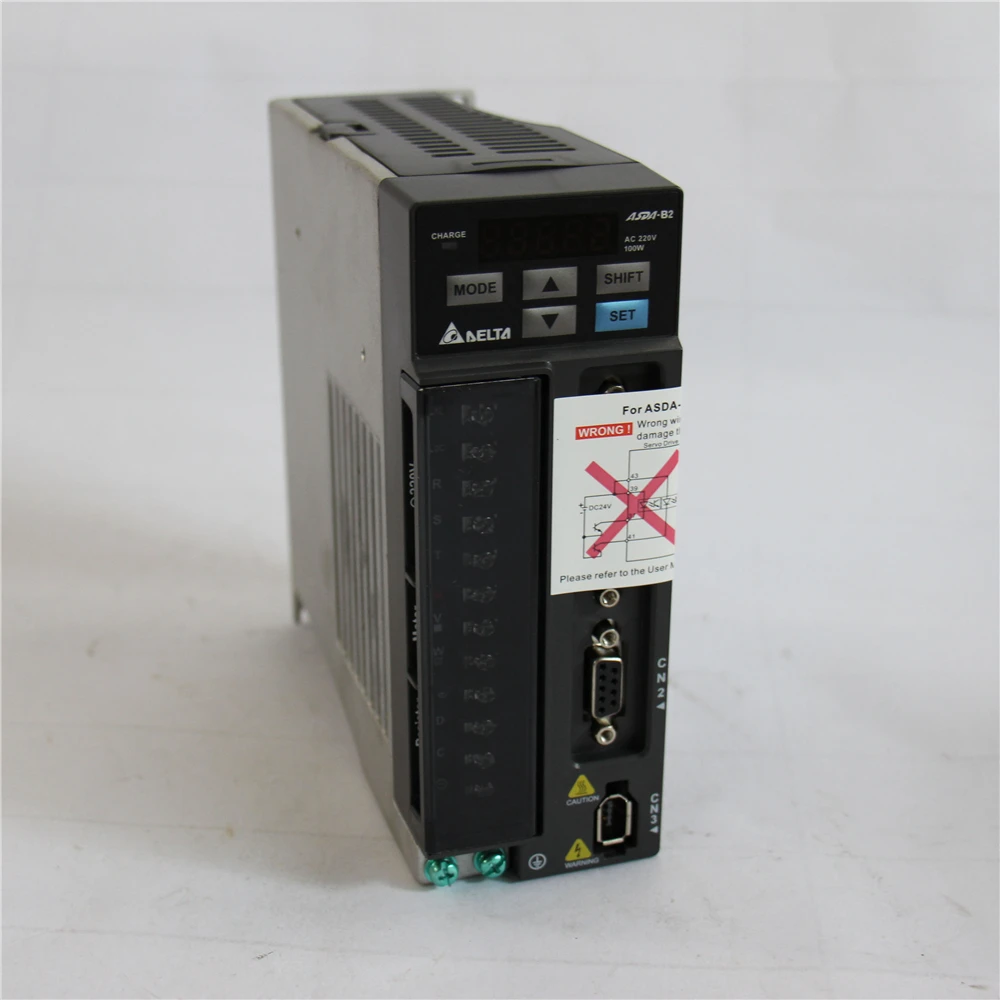

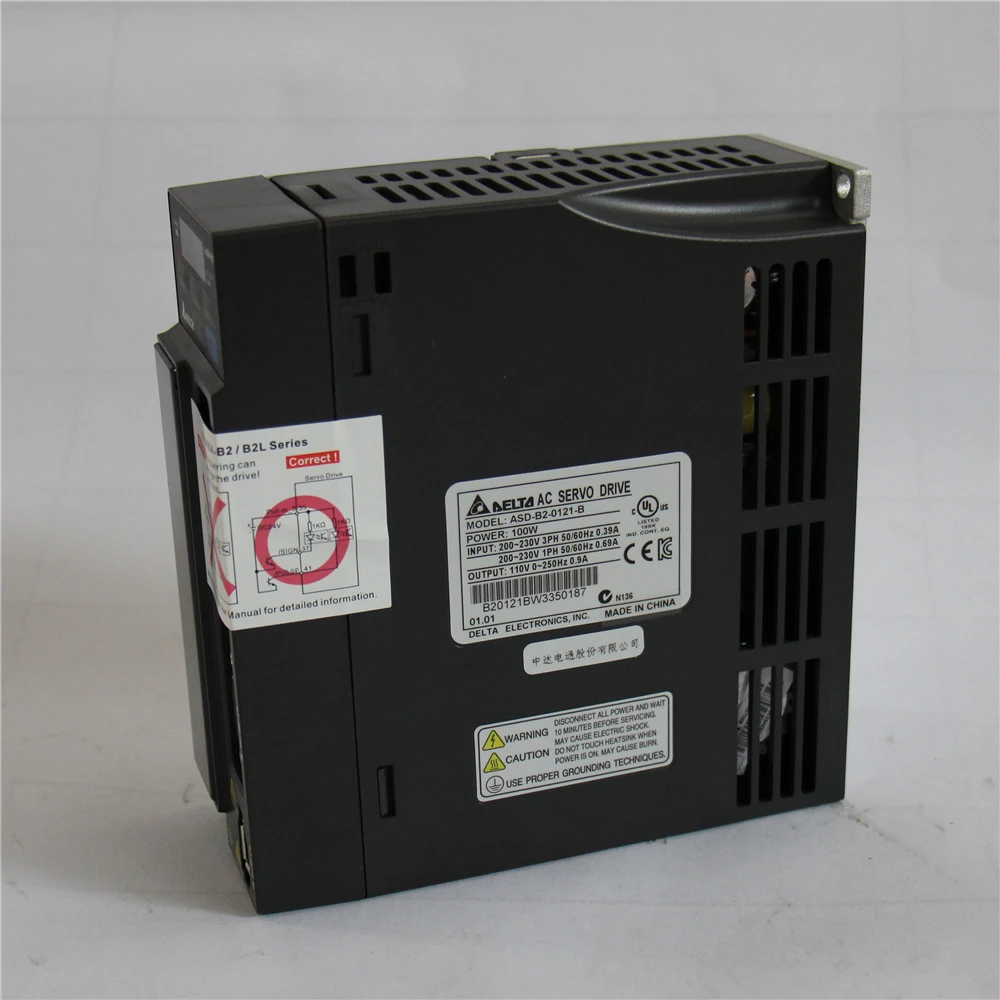

Модель

ASD-B2-0121-B

Название продукта

Сервопривода переменного тока

Серия

B2

Модель Тип

B

Мощность

Поставка

Фазы/Напряжение

Трехфазный: 170 ~ 255VAC В переменного тока, 50/60 Гц ± 5%

Однофазный: 200 ~ 255VAC В переменного тока, 50/60 Гц ± 5%

Непрерывная Выход ток

0,9 руки

Метод охлаждения

Естественная циркуляция воздуха

Разрешение кодировщика отзывы

17 бит (160000 p/rev)

Основная электроплата Управление

SVPWM Управление

Настройки режима

Авто/источник света

Динамический тормоз

-

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Линейный драйвер: Макс. 500 Kpps (низкая скорость)/Макс. 4 MPPS (высокая скорость) открытый коллектор: Макс. 200 Kpps

Импульсный Тип

Пульс + направление, фаза + B фаза, импульсы CCW + CW пульс

Команда источник

Внешний импульсов

Сглаживание стратегии

Фильтром нижних частот

Электронный Шестерни

Электронная передача N/M несколько N: 1 ~ (2 26-1)/M: 1 ~ (2 31-1)

1/50 <Н/м <25600

Ограничения крутящего момента Управление

Набор по параметрам

Feed Forward компенсация

Набор по параметрам

Скорость

Управление

Режим

Аналоговый

Вход

Команда

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон* 1

1: 5000

Команда источник

Внешний аналоговый сигнал/внутренние параметры

Сглаживание стратегии

Фильтр низких частот и s-образной кривой

Ограничения крутящего момента Управление

Установка по параметрам или через аналоговый вход

Отзывчивость

Характеристика

Максимальная 550 Гц

Скорость колебания скорости* 2(На номинальной скорости)

0.01% или менее при колебании нагрузки от 0 до 100%

0.01% или менее при колебании мощности ± 10%

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешний аналоговый сигнал/внутренние параметры

Сглаживание стратегии

Фильтром нижних частот

Скорость предел Управление

Настройка параметров или через аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232/RS-485
