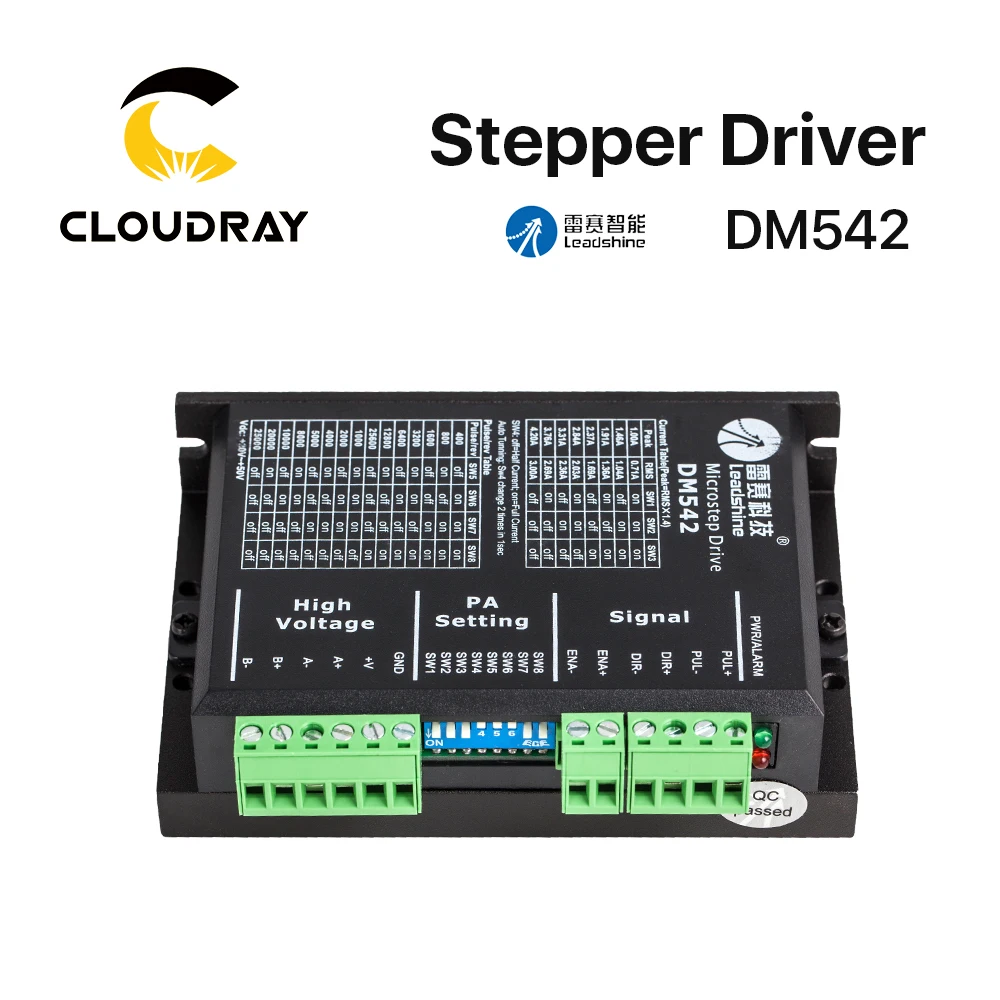

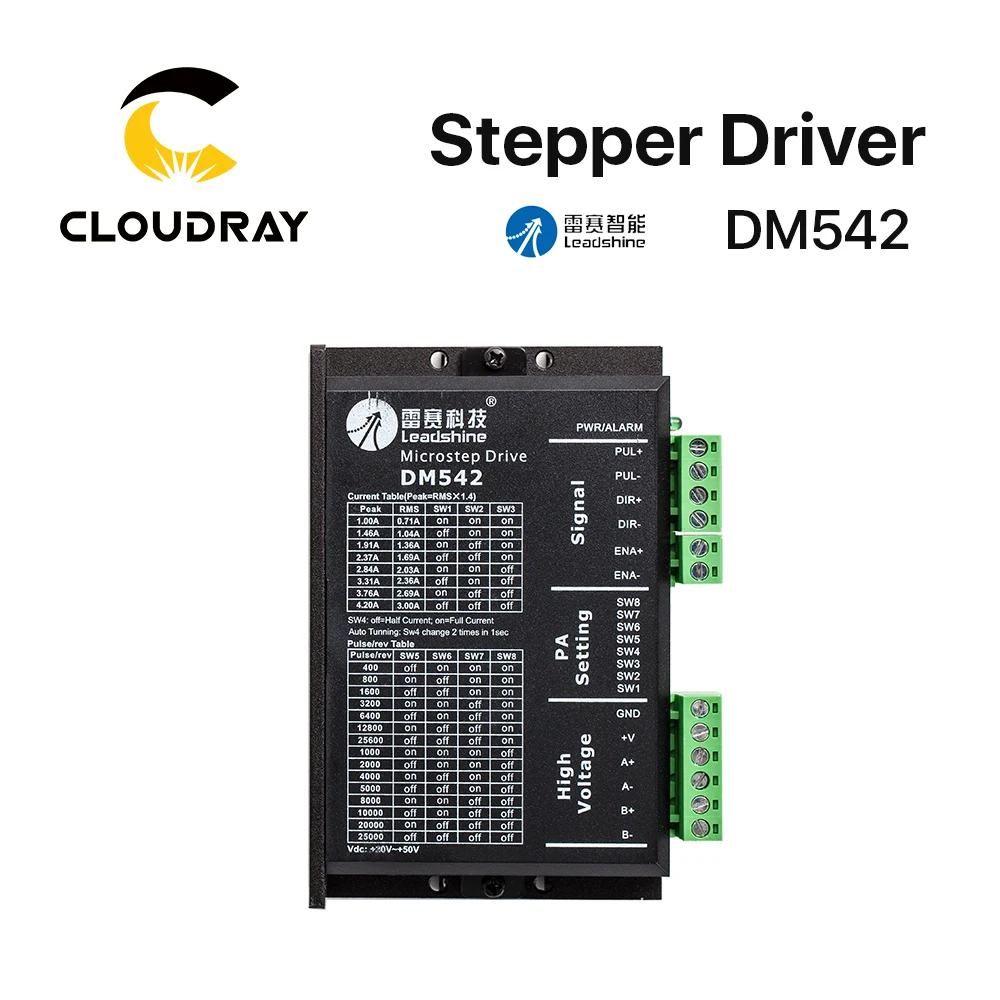

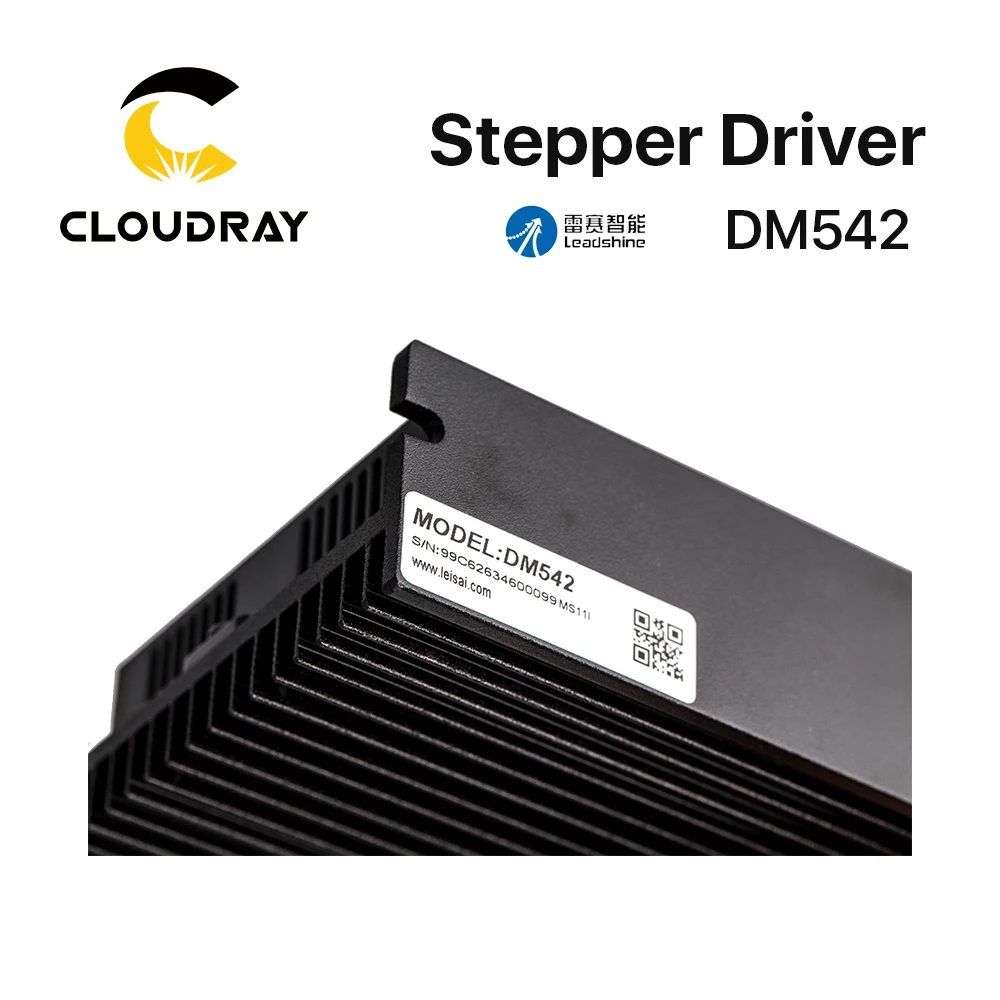

Двухфазный шаговый драйвер Cloudray Leadshine DM542 20 50 В переменного тока 1 0 а stepper driver leadshine - купить

Параметры

DM542

Мин

Типичное

Макс

Блок

Выход ток

1,0

-

4,2 (3,0 RMS)

А

Поставка Напряжение

20VAC

24-48VAC

50VAC

V

Логический сигнал ток

7

10

16

MA

Импульсный Вход частоты

0

-

200

КГц

Шаг революция

400

25600

Pulse/Rev

Сопротивление изоляции

500

МОм

Подходит шаговые двигатели

(Национальная ассоциация владельцев электротехнических 16,17,23

P1 Функция

DM542 детали

Пуль

Импульсный сигнал: Импульсный активный на подъем края; 4-5 в тех случаях, когда PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. Минимальная ширина импульса 2.5мкс. Добавьте резистор для ограничения тока при + 12 В или + 24 В Входное логическое напряжение (1K для + 12 В, 2k для + 24 В). Такие же, как сигналы DIR и ENA.

Дир

Сигнал DIR: этот сигнал имеет низковольтные/высоковольтные уровни, чтобы представить два направления вращения двигателя .. Минимальное время установки направления 5 МКС. Также замена подключения двух проводов катушки (например, g. a + и A-) К ПРИВОДУ обратное направление двигателя.

Ена

Включение сигнала: этот сигнал используется для включения/отключения диска. Высокий уровень + 5 В (сигнал управления NPN) для включения привода и низкого уровня для отключения диска. PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения. По умолчанию он остается неподключенным (включен).

P2 Функция

DM542 детали

+ Постоянного тока

Положительное подключение источника питания. Предлагаем 24-48VDC напряжение питания

GND

Мощность местах.

A +, A-

Двигателя двигателем постоянного тока однофазный A

B +, B-

Двигателя двигателем постоянного тока однофазный B
