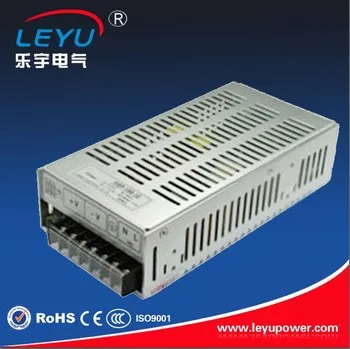

Горячая продажа полный диапазон входного SP-100-13.5V AC DC одиночный выход импульсный - купить

Технические характеристики

Выход

Модель

SP-100-5

SP-100-7.5

SP-100-12

SP-100-13.5

SP-100-15

SP-100-24

SP-100-27

SP-100-48

Напряжение постоянного тока

5 В

7,5 В

12 В

13,5 В

15 в

24 В

27 в

48 В

Номинальный ток

20А

13.5A

8.5A

7.5A

6.7A

4.2A

3.8A

2.1A

Диапазон тока

0-20 А

0-13.5a

0-8.5A

0-7.5a

0-6.7a

0-4.2a

0-3.8A

0-2.1A

Номинальная мощность

100 Вт

101,25 Вт

102 Вт

101,25 Вт

100,5 Вт

100,8 Вт

102,6 Вт

100,8 Вт

Пульсация и шум

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

150mVp-p

150mVp-p

250mVp-p

Диапазон регулировки постоянного тока

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

Допуск напряжения

± 2%

± 2%

± 2%

± 2%

± 2%

± 1%

± 1%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, подъем, время ожидания

600 мс, 30 мс, 20 мс при полной нагрузке

Вход

Диапазон напряжения

85~264 VAC47-63Hz 120~370VDC

Ток переменного тока

1.7A/115 VAC0.8A/230VAC

Коэффициент мощности

PF> 0,93/230VAC, PF> 0,98/115VAC при полной нагрузке

Эффективность

70%

76%

78%

80%

80%

82%

84%

83%

Пусковой ток

Холодный запуск 40A/230VAC

Ток утечки

<2ма/240В переменного тока

Защита

Перегрузка

105%-150%

Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности

Перенапряжение

110% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Перегрев.

TSW1 (транзистор питания) при температуре. В 95 ± 5 C выключение o/p напряжение, температура. <95 ± 5 CO/I автоматическое восстановление.

Окружающая среда

Рабочая температура. Влажность

-10C ~ + 50C; 20% ~ 90% RH

Температура хранения. Влажность

-20C ~ + 85C; 10% ~ 95% RH

Температура. Коэффициент

± 0.03%/C (0 ~ 50C)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей

Безопасность

Выдерживает напряжение

I/P-O/P: 3 KVAC I/P-O/P: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока

Стандарт

Стандарт безопасности

Дизайн относится к UL1950, TUV EN60950

Стандарт EMC

Дизайн относится к EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11; ENV50204, EN55024

Другие

Размеры

179*99*45 мм (Д * Ш * В)

Вес

0,6 кг/шт.

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25С температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 & Prime; витая пара-провод прерывается с 0.1μ & 47μ параллельным конденсатором.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
